AMC-MECANOCAUCHO® PRESENTA LOS NUEVOS SOPORTES ANTIVIBRATORIOS SANDWICH

Nuevo soporte antivibratorio, tipo Sándwich

Nuevo soporte antivibratorio, tipo Sándwich

Gracias al diseño específico de estos soportes antivibratorios, se pueden conseguir altos niveles de aislamiento en maquinaria móvil o estática de diferentes dimensiones y formas.

05/08/2020

Los soportes antivibratorios tipo Sándwich de AMC-MECANOCAUCHO® son ideales para aplicaciones estáticas o móviles para cargas que oscilan entre los 50 y los 1500 kg. Los soportes anti vibraciones de Sándwich constan de tres placas de metal unidas por dos bloques de goma. Esto es particularmente interesante para aplicaciones móviles donde el movimiento vertical tiene que ser controlado.

CARACTERÍSTICAS TÉCNICAS


Los soportes antivibratorios tipo Sándwich de AMC-MECANOCAUCHO® se fabrican en 3 durezas de goma estándar para adaptarse a rangos de carga desde los 50 a los 1500 kg. Las partes metálicas de la placa base están recubiertas con fosfato para soportar entornos corrosivos arduos.

Este soporte antivibratorio está diseñado para tener diferentes niveles de rigidez en direcciones verticales y horizontales, siendo mucho más rígido en su dirección vertical, y puede trabajar en una posición inclinada. Esto permite colocarlos de manera que su eje de compresión coincida con el centro de gravedad del sistema cambiando su inclinación, haciendo así que el sistema sea lo más estable posible, e inclinarlos para obtener la rigidez requerida en la dirección vertical del sistema.


PROPIEDADES ELÁSTICAS

Los siguientes gráficos muestran las diferentes propiedades elásticas del soporte antivibratorio. El Gráfico #1 muestra la deformación del soporte antivibratorio frente a cargas verticales, el Gráfico #2 muestra la deformación frente a cargas horizontales y el Gráfico #3 muestra la frecuencia natural del soporte frente a diferentes niveles de carga.

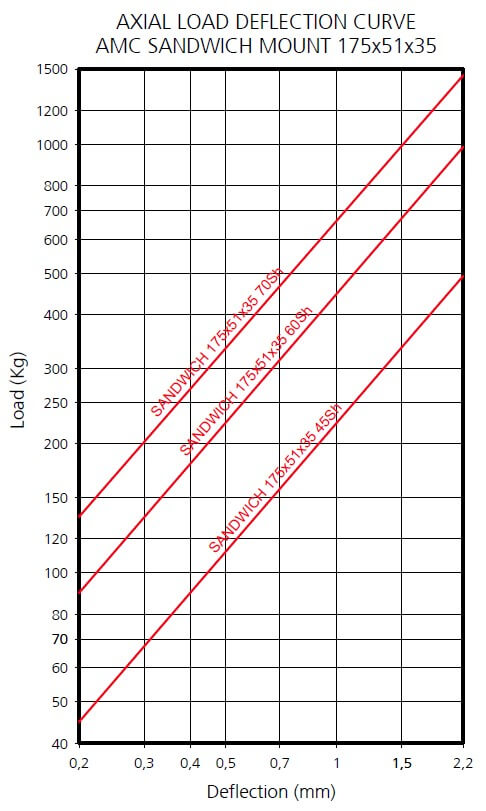

Gráfico #1

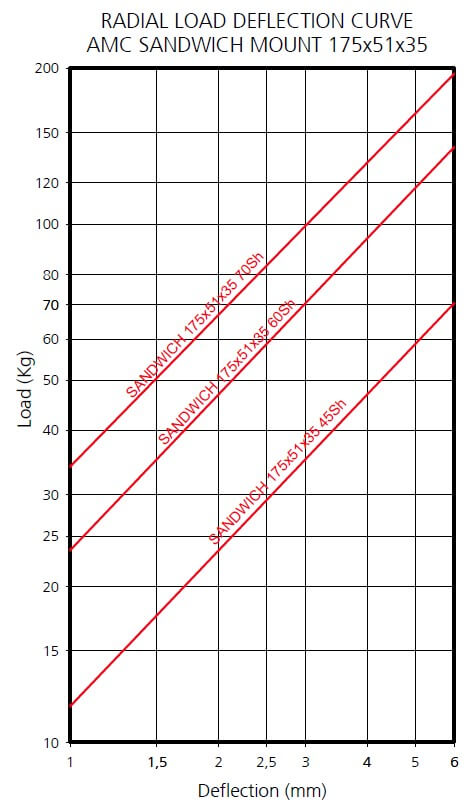

Gráfico #2

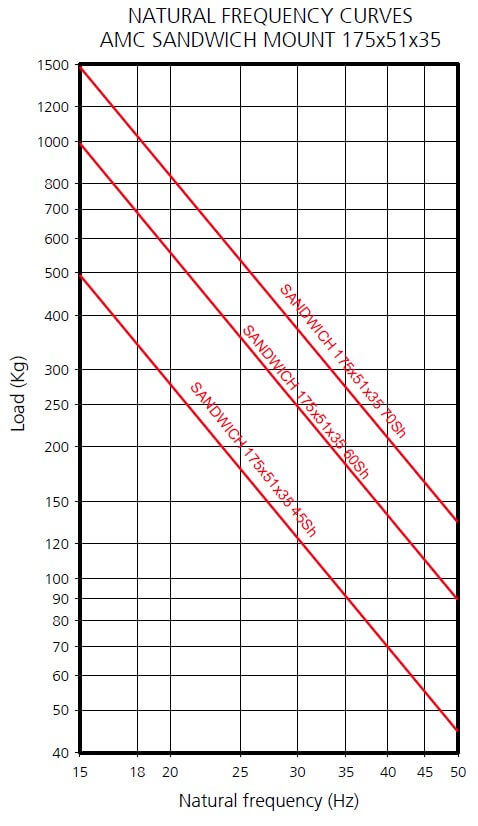

Gráfico #3

APLICACIONES

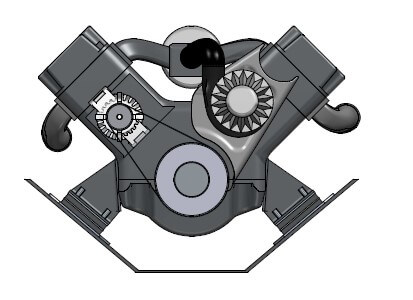

Los soportes antivibratorios tipo Sándwich de AMC-MECANOCAUCHO® se utilizan en aplicaciones estáticas o móviles donde existe una limitación de espacio y un peso ligero del elemento suspendido. Debido a este hecho, los soportes antivibratorios deben ser capaces de controlar el movimiento vertical del sistema. Las aplicaciones típicas que cumplen con este requisito son, por ejemplo, pequeños motores de 6 cilindros, donde el espacio para los soportes en su parte delantera es limitado.


No dude en ponerse en contacto con nuestros ingenieros de aplicaciones para obtener más información sobre este producto.
