ISOLATION VIBRATOIRE D’UNE STRUCTURE EN BOIS POUR LES BUREAUX DU SIÈGE D’ACCIONA À MADRID

Vue extérieure du siège d’Acciona sur la rue Ombú à Madrid.

Le bâtiment est situé sur une propriété qui est proche des chemins de fer de train de banlieue de surface et d’une ligne de métro souterraine qui transmet des vibrations au bâtiment.

HISTOIRE DU BÂTIMENT

Ce bâtiment industriel historique a été conçu par Luis de Landecho et a été construit en 1905 pour une utilisation originale en tant que salle des machines de la société de gazéification industrielle Cerro de la Plata.

Il est situé dans la rue Ombú à Madrid, à proximité de la rue Méndez Álvaro et en face du centre commercial ´´Corte Inglés``.

INFORMATION DU PROJET

Acciona a acquis ce bâtiment en désuétude de Naturgy en 2017 pour mener à bien un projet de construction durable qui sera son propre siège social avec plus de 10 000 m2 de nouveaux bureaux.

Le projet durable se compose d’ éléments suivants:

• Préservation de plus de 10 000 tonnes de briques de la structure extérieure.

• Réhabilitation de l’enveloppe du bâtiment.

• Construction d’une structure intérieure durable en bois provenant des forêts locales, qui permettra d’économiser plus de 1 000 tonnes de CO2 et qui est recyclable et amovible.

• Un puits de lumière central qui apporte de la lumière naturelle à l’intérieur et incorpore des plaques de silicium qui génèrent de l’électricité.

• Un parc de 10 000 m2 bordant ce bâtiment de 300 arbres d’espèces locales avec des espaces de travail extérieurs et des espaces de rencontre informels.

Ce bâtiment est situé sur une propriété qui est proche des trains de banlieue de surface et d’une ligne de métro souterraine qui transmet des vibrations au bâtiment.

La Margarida Acoustic Engineering a mesuré ces vibrations à l’intérieur du bâtiment et bien que le niveau maximal d’émission de vibrations soit de 79dB soit donc conforme au décret royal 1367/2007 qui définit un maximum de 84 dB dans les bureaux, le constructeur a décidé d’isoler la structure en bois à l’intérieur du bâtiment pour assurer un bon confort aux utilisateurs de bureaux.

AMC-MECANOCAUCHO®, en collaboration avec la société VSL, réalise une étude basée sur les charges et la surface de support de la structure en bois utilisée sur le Studio d’Architecture, en tenant compte de la mesure des vibrations fournie par l’Ingénierie Acoustique mentionnée précédemment.

• Premièrement, des calculs ont été réalisés pour déterminer la densité Sylomer/Sylodyn qui convient le mieux à la charge de chaque support.

• Deuxièmement, l’épaisseur de Sylomer/Sylodyn requise à chaque support est déterminée pour fournir les performances d’isolation vibratoire correctes.





• En conséquence, on estime un niveau maximal d’émission de vibrations résiduelles de 67 dB, équivalent à 12 dB d’isolation.

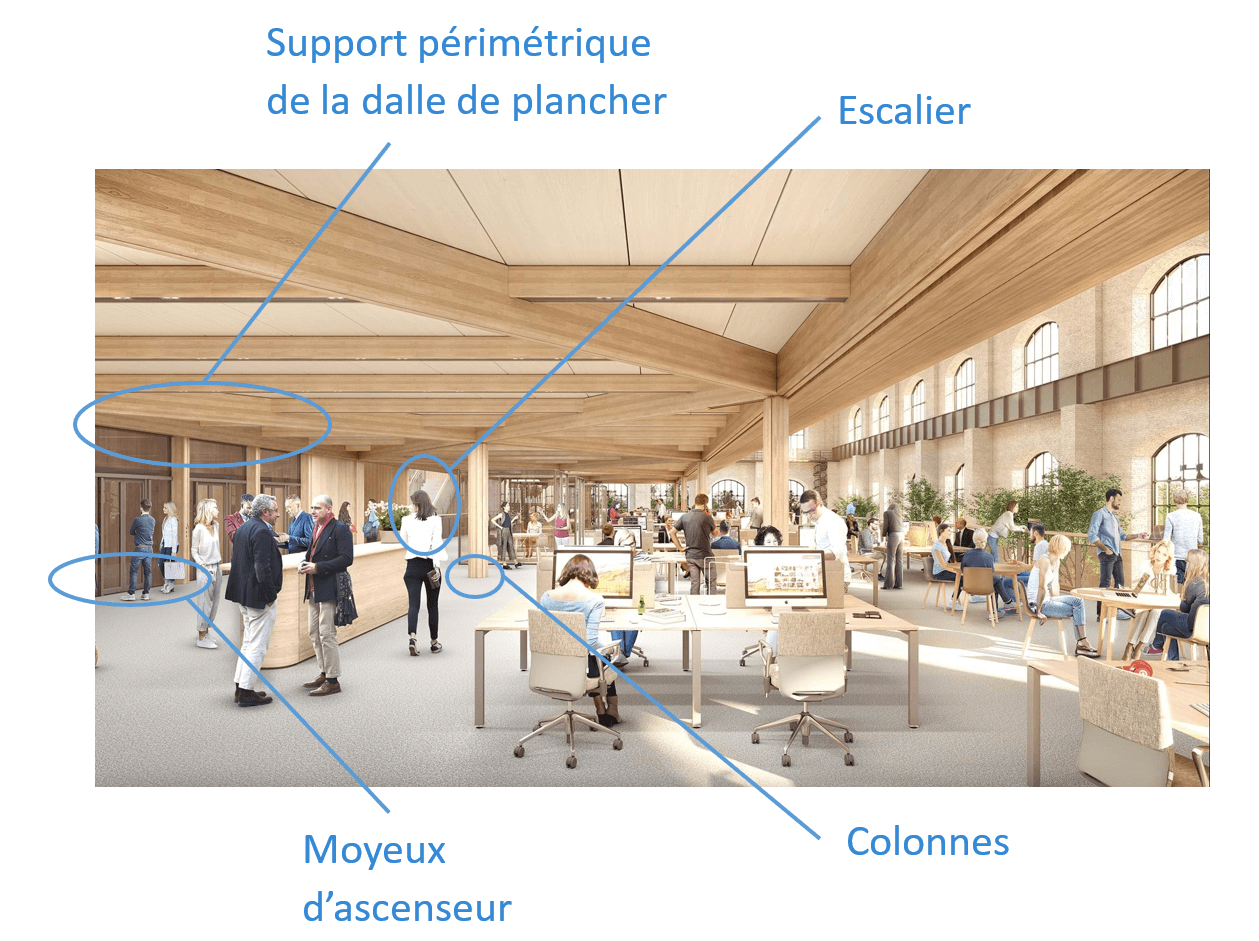

DOMAINES D’ACTION

AMC-MECANOCAUCHO® identifie chaque tampon et chaque bande de Sylomer/Sylodyn un par un et les met en groupes en fonction de la zone d’action, afin d’améliorer la simple installation de chaque élément à son emplacement correct in situ.

Moyeux d’ascenseur

Escaliers

Colonnes

Support périmétrique de la dalle de plancher

AMC-MECANOCAUCHO® produit des supports antivibratoires et dispose d’une équipe d’ingénieurs d’application pour vous aider avec vos besoins d’installation, alors n’hésitez pas à contacter notre département technique si vous voudriez de l’aide sur ce sujet.
