ISOLATION D’UN EQUIPMENT HVAC AVEC PLOTS RESSORTS VIBRABSORBER+SYLOMER, LA MARSEILLAISE SKYSCRAPER.

Vue de l'équipement HVAC isolé sur des supports antivibratoires ressorts Vibrabsorber + Sylomer sur le gratte-ciel «la Marseillaise» à Marseille. Architecte: Jean Nouvel. Consultant acoustique: Avel Acoustique.

AMC-MECANOCAUCHO VSH VIBRABSORBER + SYLOMER SPRING MOUNTS sont des supports antivibratoires à faibles rigidités qui intègrent une couche de Sylomer® qui permet l'isolement des hautes fréquences pouvant passer par les ressorts hélicoïdaux en acier.

Les machines vibrantes excentriques posent des problèmes d'installation sur les bâtiments. Les niveaux de vibrations perturbent les bâtiments / voisins adjacents, provoquant des plaintes concernant le bruit.

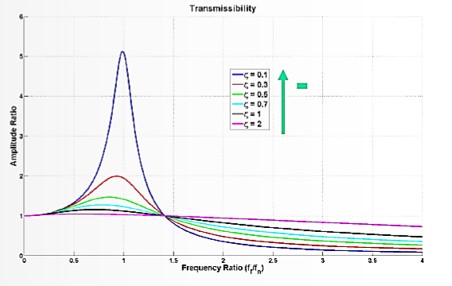

Afin de réduire le niveau de vibrations sur la machine, il est conseillé d'installer la machine avec des supports antivibratoires qui ont une fréquence naturelle suffisamment basse, de sorte qu'un haut degré d'isolement soit atteint. Les machines excentriques qui tournent à basse fréquence nécessitent des supports antivibratoires à fréquence naturelle basse afin d’obtenir des valeurs d'isolements de vibrations correctes. Pour cela, une faible rigidité est requise.

8 centres de traitement de l'air différents ont été isolés sur des supports antivibratoires ressort Vibrabsorber + Sylomer. La marque de l'équipement était CIAT et avec des poids proches de 3100 kg chacun.

Suite aux exigences du consultant acoustique AVEL ACOUSTIQUE dont le siège est à Paris, la fréquence naturelle de la suspension devait être suffisamment basse pour atteindre un isolement vibratoire de 98% à 1450 tr / min.

En raison de ces exigences, des ressorts à fréquence naturelle basse sont utilisés pour atteindre des fréquences naturelles inférieures à 3 Hz. Le plot ressort Vibrabsorber + Sylomer sélectionné est le modèle 4 VSH. Plus d'informations:
LINK

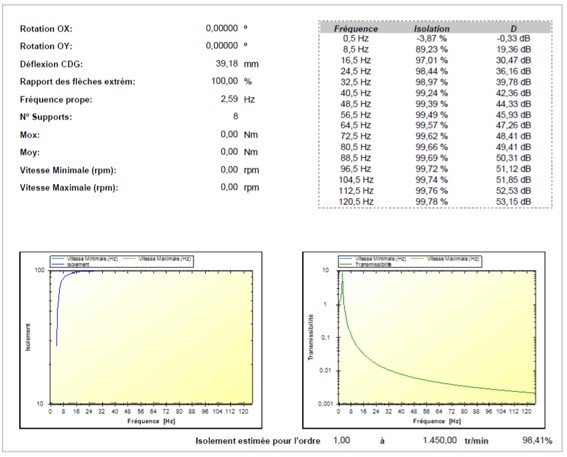

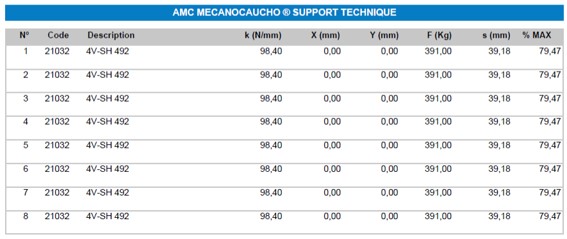

Le rapport de calcul ci-dessous montre les résultats du CTA 02 BB-B avec une déflexion de 39,18 mm par support, fournissant une fréquence naturelle de 2,59 Hz.

Les travaux ont été suivis par notre partenaire technique à Marseille, qui a assisté l'installateur des équipements HVAC et contrôlé la bonne installation de nos supports à ressorts Vibrabsorber + Sylomer® 4VSH. Les photos pendant le travail sont présentées ci-dessous.

AMC-MECANOCAUCHO, cherche à fournir un service complet aux ingénieurs acousticiens, installateurs HVAC et entrepreneurs, avec la compréhension des exigences des consultants acoustiques, la sélection correcte des produits d'isolation acoustique et leur installation correcte.

N'hésitez pas à contacter nos ingénieurs d'application pour plus d'informations sur ce produit.
