CONSIGLI PER L'INSTALLAZIONE DEI SUPPORTI MARINI
La posizione corretta dei supporti antivibranti può variare i modi di vibrazione e ridurre le frequenze naturali dell'elemento sospeso, aumentando così l'isolamento delle vibrazioni.
I fattori chiave da considerare sono:
- Tutti i supporti dovrebbero sopportare un carico statico simile. In direzione longitudinale, i supporti dovrebbero essere installati simmetricamente al centro di gravità totale (CdG).
- Per ottenere le frequenze naturali più basse possibili e migliorare la distribuzione del carico dinamico, i supporti dovrebbero essere installati anche simmetricamente al CdG totale in direzione trasversale.

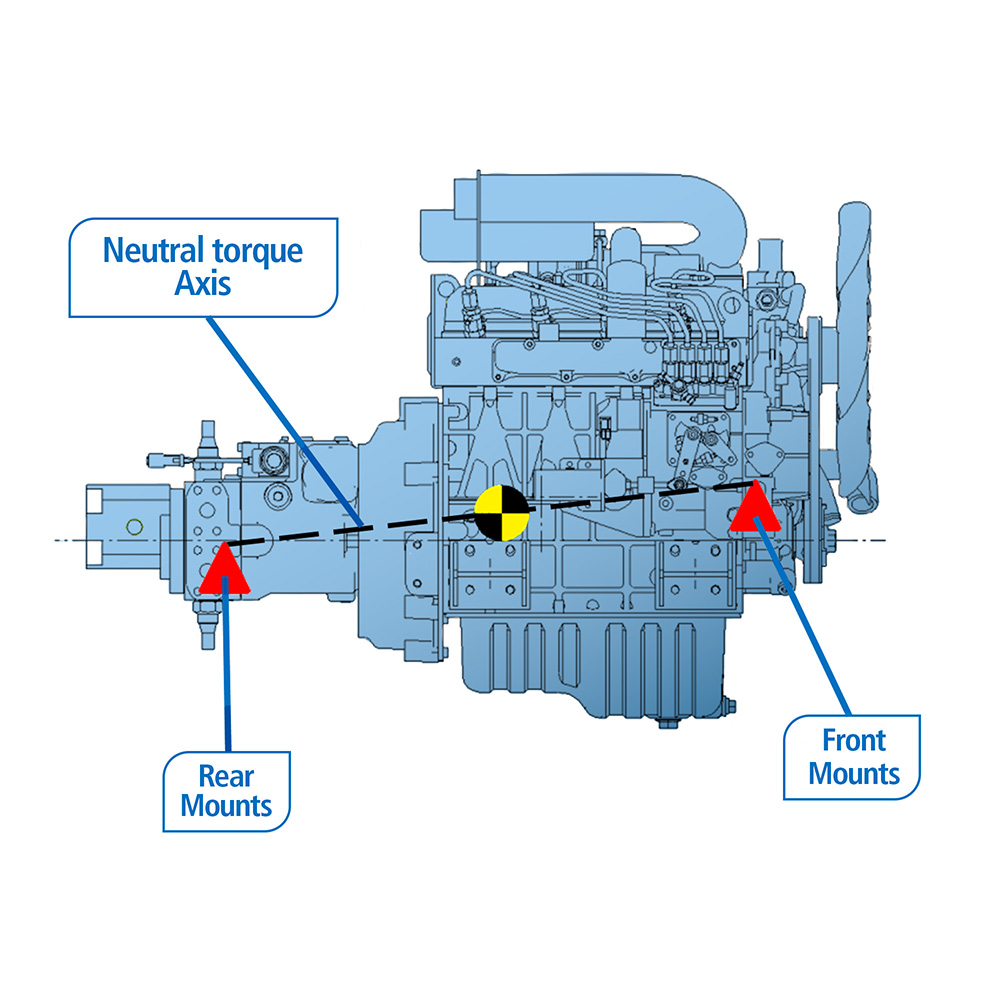

- Per ridurre al minimo le forze dinamiche trasmesse dai supporti, si raccomanda di installare i supporti sull'asse immaginario NTA, che collega i supporti anteriori e posteriori con il centro di gravità totale.
- Se i supporti sono morbidi (per minimizzare le forze trasmesse) e vengono installati nel NTA, le forze dinamiche possono essere efficacemente isolate.
SOLUZIONI

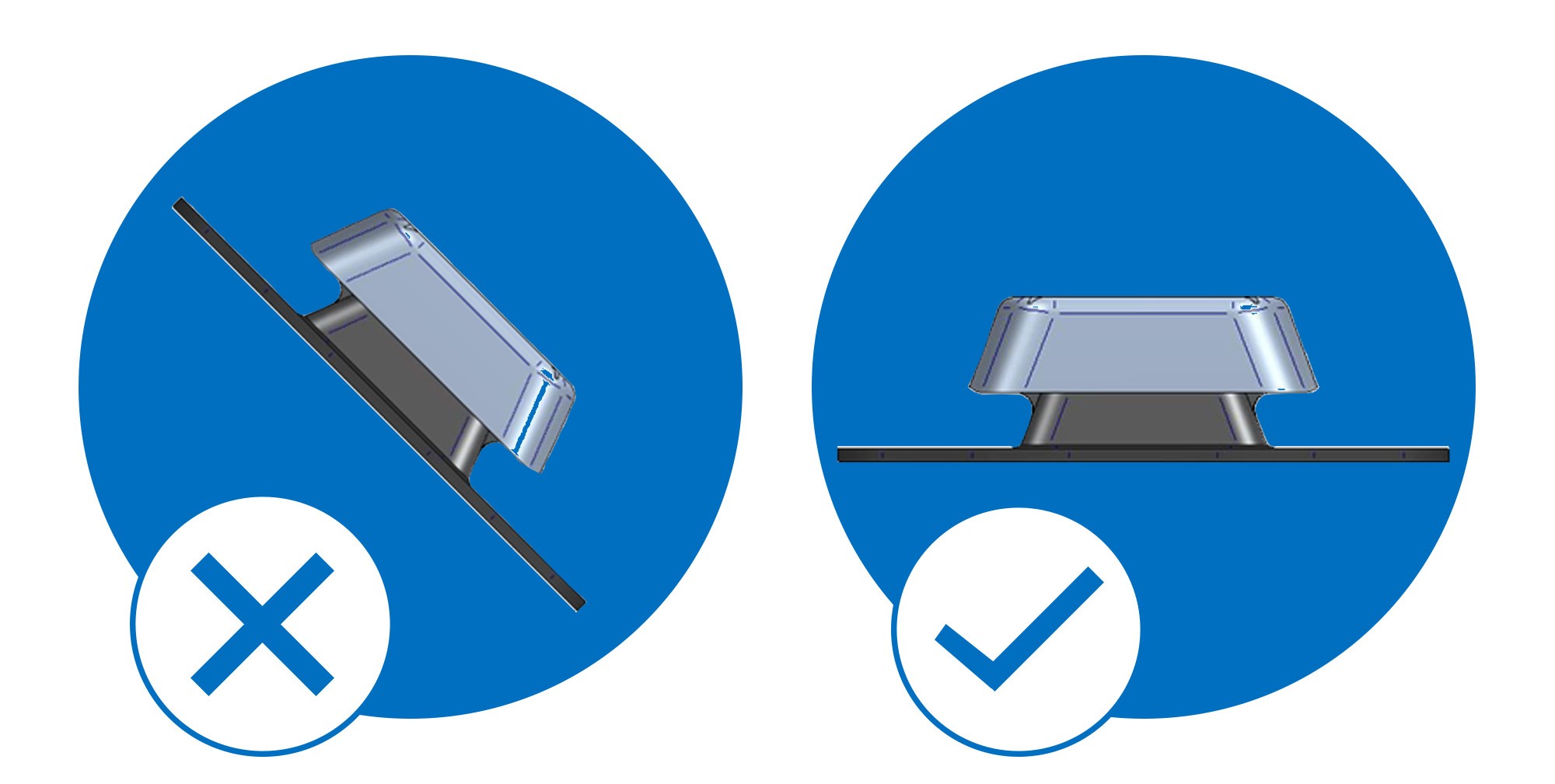

I supporti marini sono concepiti per essere installati in posizione verticale. Se vengono installati in posizione angolare, il peso dell'apparecchiatura sospesa potrebbe creare carichi statici radiali, che potrebbero portare la parte interna a fine corsa, aumentando drasticamente la sua rigidità e riducendo quindi l'isolamento dalle vibrazioni.
Per questo motivo, AMC raccomanda di installare i supporti marini in posizione verticale, in modo che il peso del sistema sospeso agisca nella direzione assiale dei supporti.
È importante installare i supporti marini in posizione verticale:

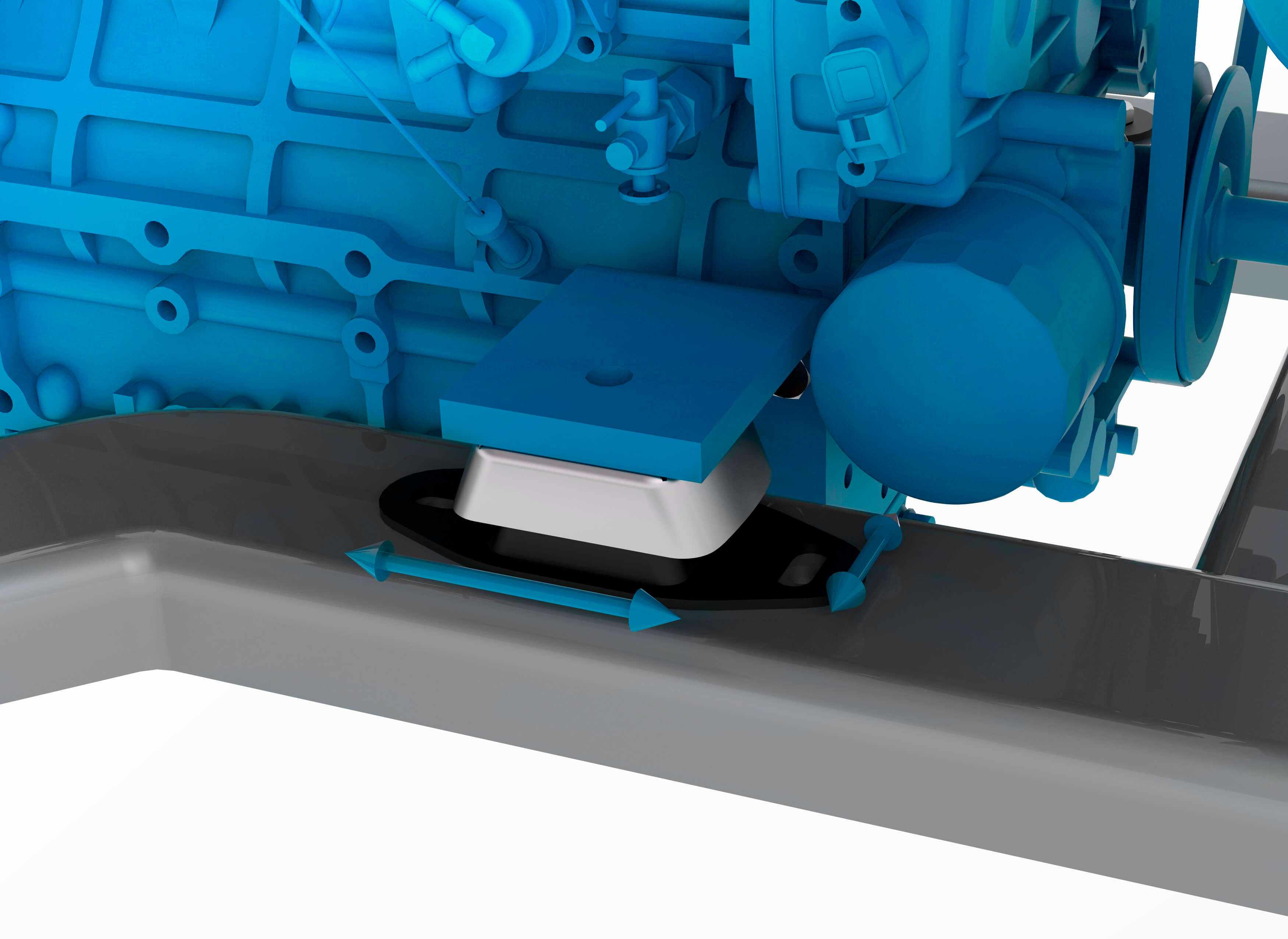

- Posizionare l’elemento sospeso sui supporti, cercando di mantenere l'allineamento tra il supporto antivibrante e le staffe di fissaggio.
- Il fissaggio dei supporti non allineati può aumentare notevolmente la rigidità del supporto e ridurre l'isolamento dalle vibrazioni. Può anche produrre un effetto martellante se la parte interna arriva a fine corsa.
- Inoltre, il disallineamento creerebbe ulteriori sollecitazioni sull'elastomero, riducendone potenzialmente la durata.

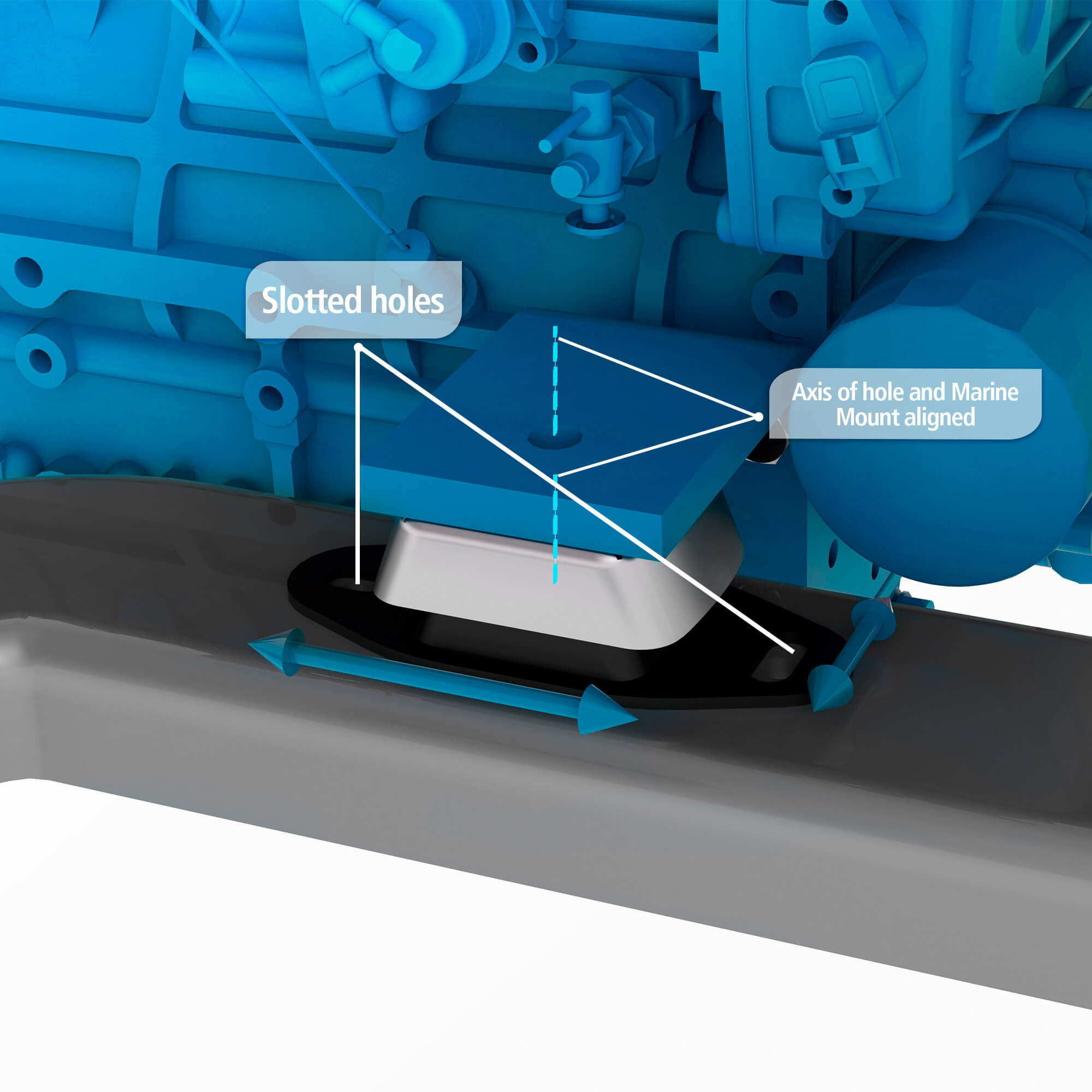

- I fori scanalati aiutano ad adattare la posizione dei supporti marini per mantenere l'allineamento.
Una volta allineati, è possibile fissare la piastra dei supporti marini:

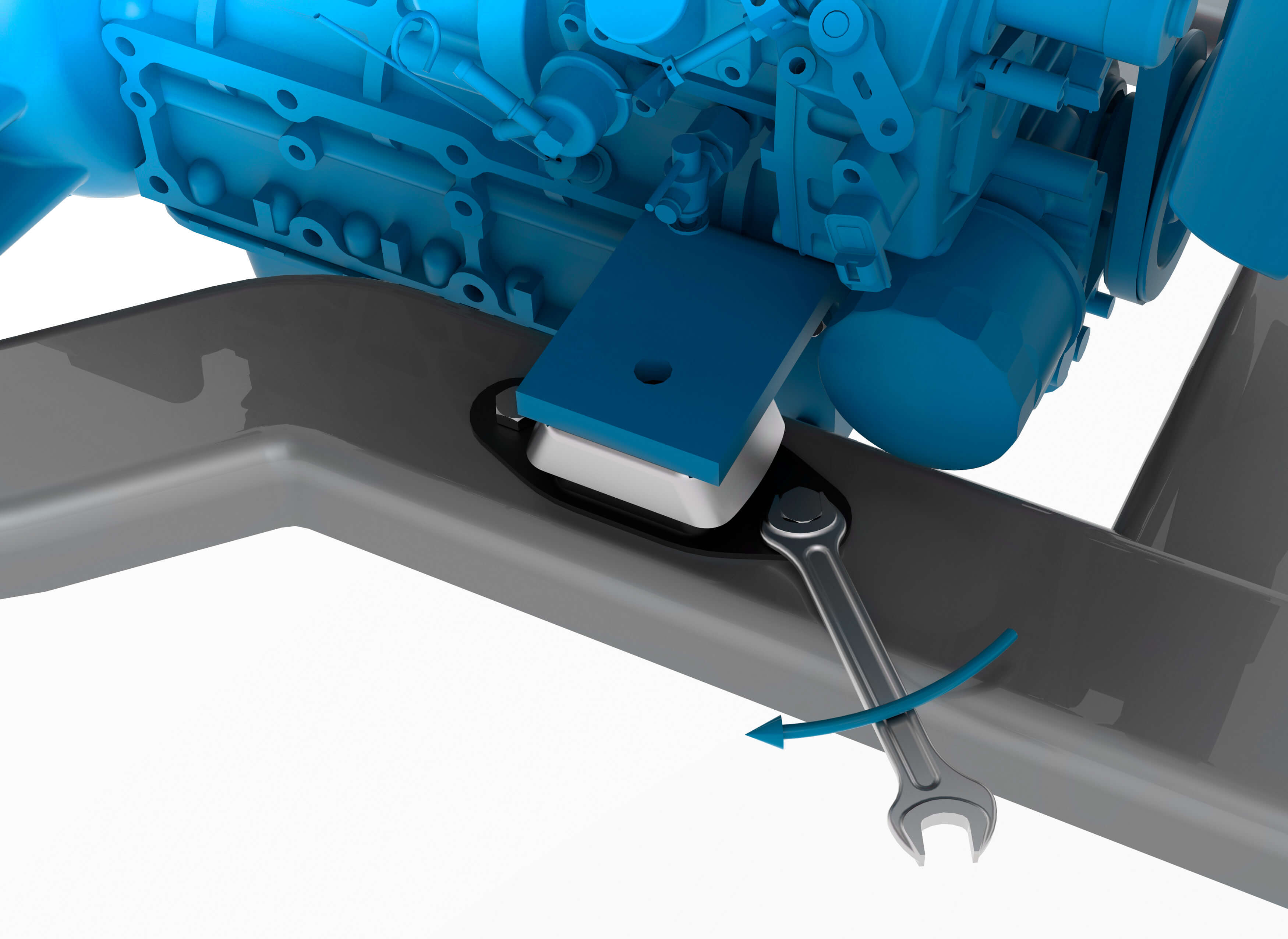

Durante il fissaggio della vite superiore, è importante non torcere la gomma. La torsione della gomma aumenta inutilmente le sollecitazioni sulla gomma e sulle superfici di incollaggio, che potrebbero portare alla comparsa prematura di crepe o al cedimento prematuro dell'adesione tra la gomma e la piastra di base.
Per evitare la torsione della gomma, esistono diversi metodi:
- A volte l'attrito tra le superfici è sufficiente per evitare la torsione della gomma.

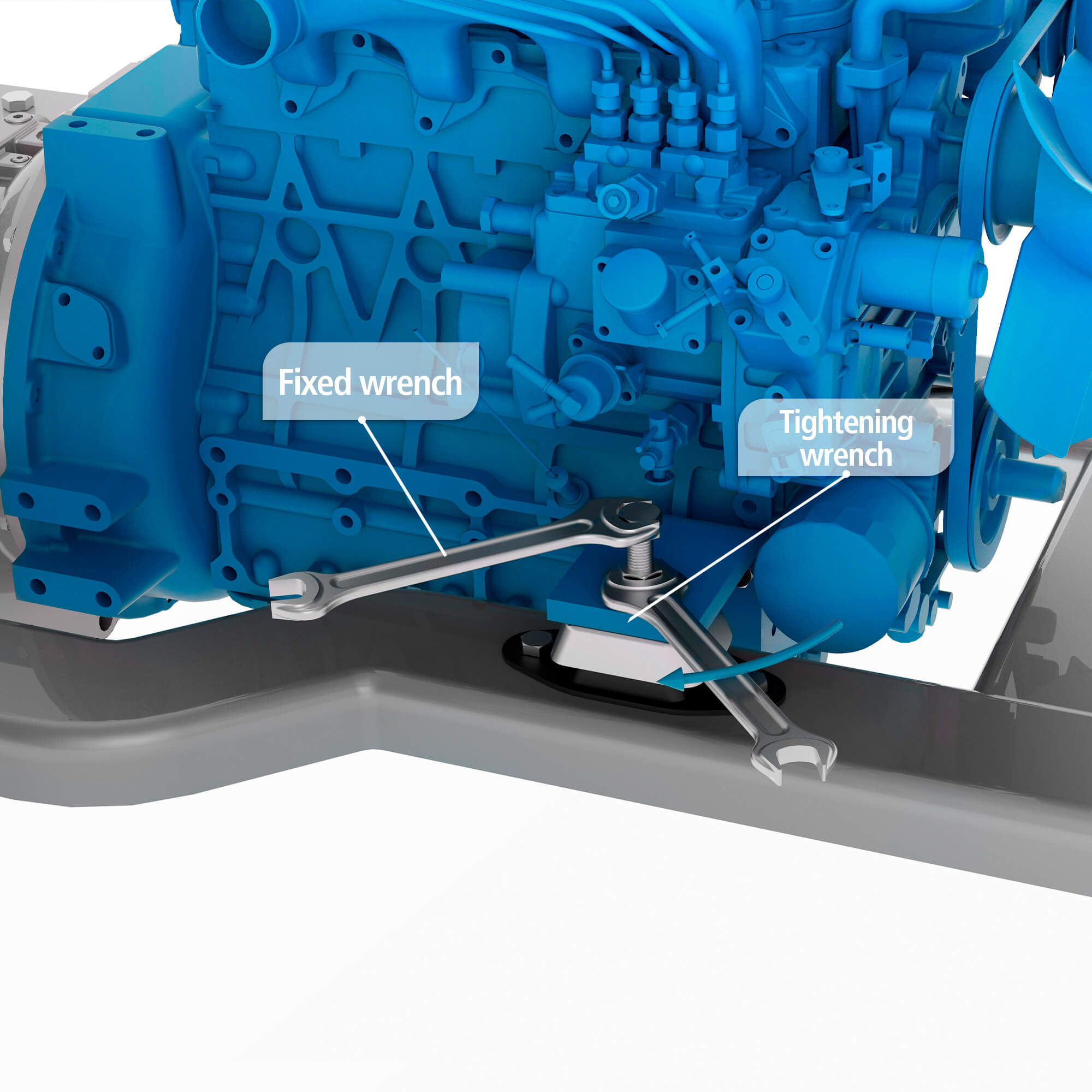

- Avvitare la vite superiore utilizzando una coppia di bullone e dado. Mentre una chiave tiene fermo il bullone, l'altra può stringere il dado.
Non esitate a contattare i nostri Ingegneri applicativi per ulteriori informazioni sull'installazione dei supporti marini.
