I TEST RECENTI EFFETTUATI IN IFT ROSENHEIM, DIMOSTRANO L’ELEVATO LIVELLO DI ISOLAMENTO DEL RUMORE A BASSE FREQUENZE, OTTENUTO MEDIANTE L’UTILIZZO DEI SUPPORTI ACUSTICI AKUSTIK + SYLOMER®

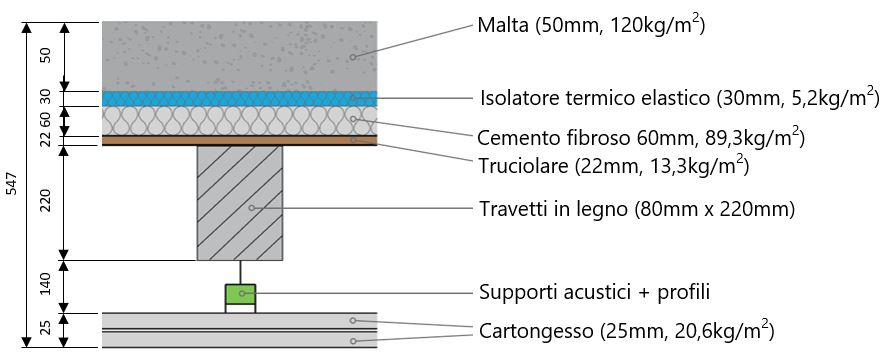

Il test (test X37) è stato eseguito in un soffitto composto dai seguenti elementi:

• Malta da 50 mm con un peso di 120 kg / m2
• Isolatore termico elastico da 30 mm con una rigidezza di 30MN / m3 e un peso di 5,2 kg / m2
• 2 strati di cemento fibroso da 30 mm con un peso di 89,3 kg / m2
• Truciolare da 22 mm da 13,3 kg / m2
• Travetti in legno di dimensioni 80mm x 220mm
• Spazio plenum di 140 mm
• Supporti acustici
• Profili CD incrociati
• 2x lastre in cartongesso da 12,5 mm per un peso totale di 20,6 kg / m2

Di seguito la curva del rumore da impatto dei supporti acustici Akustik Super T-60 + Sylomer® 30 tipo A secondo DIN EN ISO 10140-3.

Differenti supporti acustici sono stati studiati nelle stesse condizioni, cambiando solamente i supporti e in alcuni casi il numero e lo spessore dei pannelli in cartongesso. I risultati sono riassunti di seguito:

Confrontando i valori di Ln,w, si può notare che con la terza soluzione si ottengono 29 dB, il valore più basso di tutti. L'influenza delle basse frequenze e i coefficienti di correzione che devono essere considerati per una corretta valutazione del rumore da impatto saranno discussi in seguito.

Un'altra considerazione da fare è che la massa sospesa è del 44% più alta nella soluzione 3 rispetto alle altre, che hanno uno spessore inferiore di cartongesso e quindi una massa inferiore.

I risultati sono mostrati nel grafico sottostante:

Confrontando i valori Ln,w, la soluzione 3 sembra essere la migliore per frequenze da 100 Hz a 3150 Hz, ma il coefficiente correttivo per le basse frequenze CI, 50-2500 mostra importanti differenze tra le soluzioni.

I supporti acustici Akustik + Sylomer® hanno prestazioni particolarmente buone alle basse frequenze.

Considerando il reale livello di rumore da impatto (comprese le basse frequenze) la soluzione migliore è di gran lunga quella con i supporti Akustik + Sylomer® con 40dB, che è 4dB minore rispetto alla terza soluzione (la quale era la migliore senza considerare le basse frequenze).

È importante considerare il livello di rumore da impatto alle basse frequenze da 50 Hz?

Andreas Rabold della IFT Rosenheim ha condotto uno studio chiamato "Trittschalldämmung richtig bewerten" per valutare la correlazione tra il valore di Ln,w secondo DIN EN ISO 717-2 e la percezione soggettiva del rumore da impatto in soffitti in legno.

Per fare questo è stata confrontata una misurazione eseguita mediante l’utilizzo del generatore di rumore da impatto standard (tapping machine) secondo DIN EN ISO 140-6 e una misurazione della trasmissione del rumore da impatto quando si cammina sopra il soffitto, come mostrato negli schemi seguenti:

L'eccitazione da misurare LAF max,n è generata da persone con determinate caratteristiche che camminano in un certo modo. Il valore LAF max,n è il livello massimo misurato con risposta in frequenza ponderata A e costante di tempo veloce.

Il seguente grafico mostra i valori di ciascun test (Ln,w in asse orizzontale e LAF max,n in asse verticale) in ogni tipologia di controsoffitto. Ogni punto rappresenta i risultati per ciascuna struttura del soffitto.

Come si può notare, la correlazione tra i vari tipi di test è debole poiché idealmente tutti i punti dovrebbero essere posizionati su una linea che rappresenta una buona correlazione tra i due test. Inoltre, la percezione soggettiva del rumore è nella maggior parte dei casi inferiore al valore di Ln,w ottenuto secondo DIN EN ISO 717-2.

Per risolvere questo problema, il coefficiente di correzione CI,50-2500 è stato stabilito secondo DIN EN ISO 717-2.

L’utilizzo di questo coefficiente mostra una correlazione molto migliore delle stesse strutture di soffitti tra la percezione soggettiva LAF max,n e Ln,w + CI,50-2500:

Questo fattore di correzione consente di utilizzare il livello di percezione soggettiva per determinare i valori target per un buon isolamento del rumore da impatto, con una differenza tra entrambi i valori di circa 16 dB (A). Mostra anche l'importanza di prendere in considerazione le basse frequenze per misurare il livello di isolamento del rumore da impatto nei soffitti in legno.

Per quanto riguarda l'isolamento del rumore aereo, i supporti acustici Akustik + Sylomer® sono stati testati in due differenti strutture di soffitto. Nella prima (test X38) la struttura del soffitto era la medesima descritta sopra, mentre nell'altra (test X40) la malta è sostituita con un pannello di fibre con un peso di 30,4 kg / m2 e solo uno strato di fibrocemento 1x 30 mm invece di due. Le curve ottenute in questi test sono mostrate di seguito:

I valori di Rw (Indice ponderato di riduzione del suono) ottenuti in ciascun test sono riepilogati nella tabella seguente:

I report originali sopra menzionati possono essere scaricati ai seguenti link:
