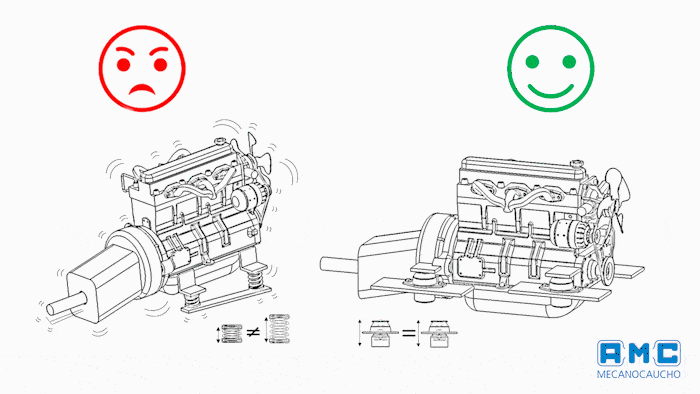

Supporti antivibranti, Consigli della settimana: Supporti antivibranti equidistanti dal centro di gravità e installati all'altezza dell'albero motore.
I supporti antivibranti vengono spesso installati sulle staffe del motore e sotto l'albero motore. Sebbene questo possa essere un modo pratico e veloce di fissare i supporti antivibranti, è necessario prestare particolare attenzione affinché sia garantita la stabilità della sospensione.
Un modo semplice per ottenere questo è posizionare i supporti antivibranti all'altezza dell'albero motore ed equidistanti dal baricentro. In questo modo assicureremo stabilità all'elemento sospeso, il quale non interferirà con la propria frequenza naturale.
|
|
|

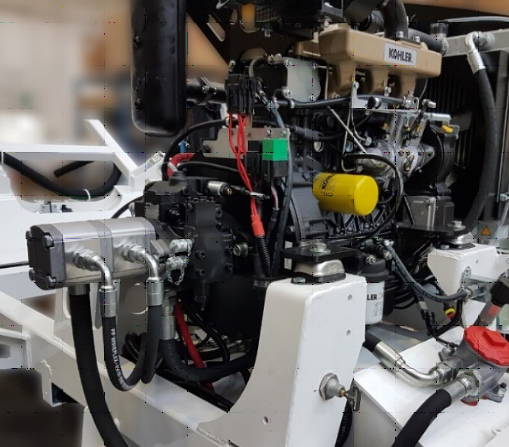

Alzare i supporti all'altezza dell'albero motore migliora la stabilità e l'isolamento delle vibrazioni. |

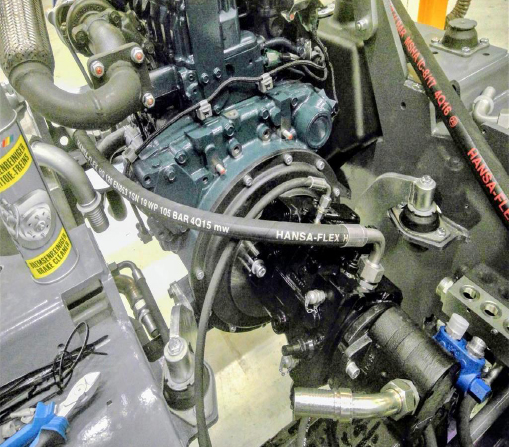

Staffe che consentono ai supporti antivibranti di ricevere lo stesso carico aiutano gli elementi sospesi ad essere più stabili. |
Gli Ingegneri Applicativi AMC-MECANOCAUCHO possono aiutarvi eseguendo calcoli in 6 gradi di libertà tramite i quali è possibile trovare la posizione ottimale dei supporti e stimare gli schiacciamenti di questi ultimi.
| Frequenze naturali e modi di vibrazione. | Reazione agli urti nel dominio dello spostamento o del carico. |
Per effettuare questi calcoli serviranno le seguenti informazioni:
-
1. Disegno 3D
-
2. Carico totale.
-
3. Posizione dei baricentri.
-
4. Possibile posizione dei supporti.
-
5. Frequenza eccitante
-
6. Entità, durata e direzione dello shock.
Se interessati a questo argomento, non esitate a contattare i nostri Ingegneri Applicativi, saranno in grado di aiutarvi e darvi input. Modulo di contatto Ingegneri Applicativi AMC-MECANOCAUCHO®.
