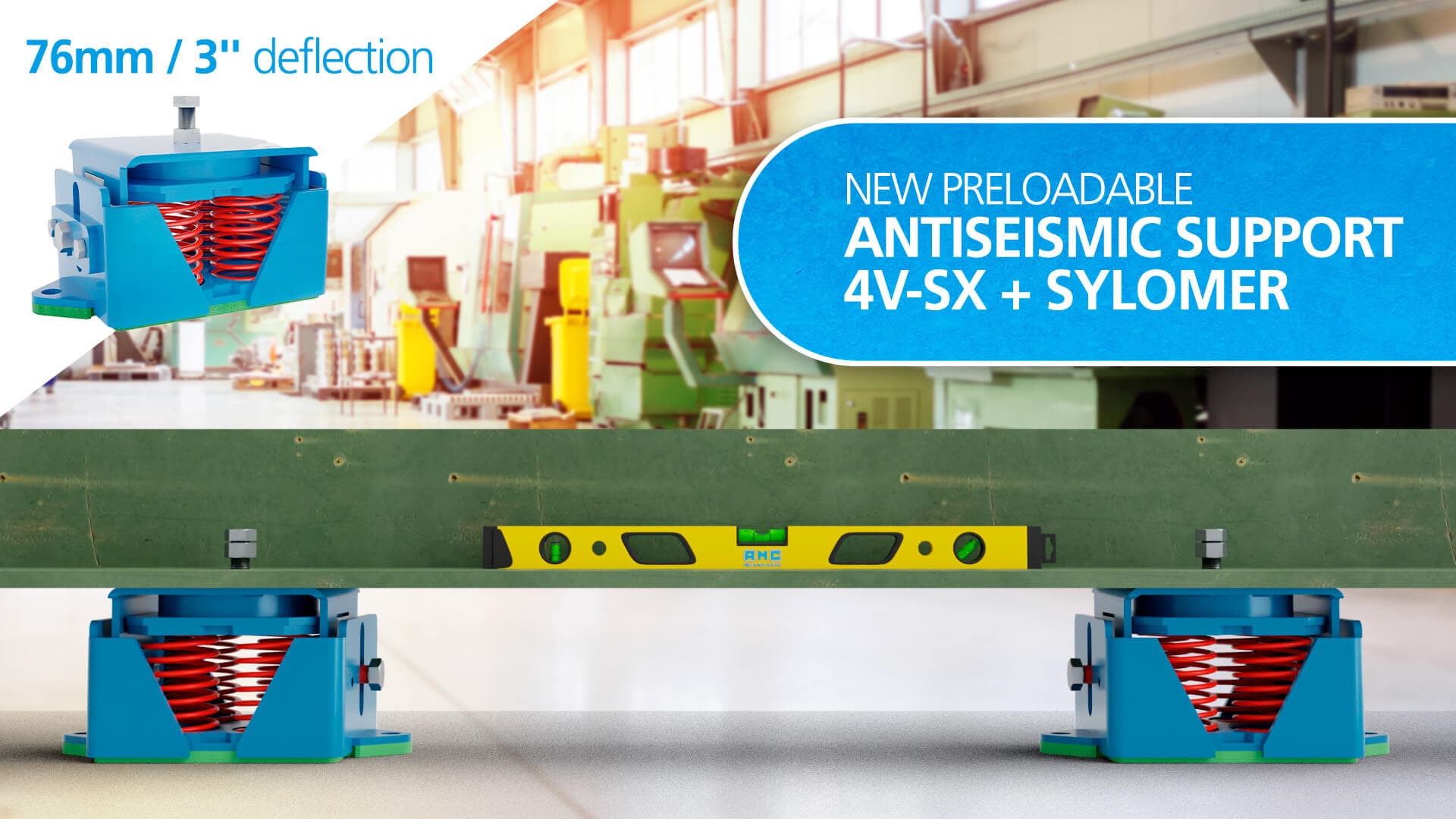

NUOVO SUPPORTO ANTISISMICO PRECARICABILE DA 76 mm/3" DIFLESSIONE 4V-SX + SYLOMER® CHE CONSENTE DI RAGGIUNGERE FREQUENZE NATURALI FINO A 2 HZ.
I supporti antisismici precaricabili V-SX sono supporti antivibranti a molla che offrono una rigidità molto bassa con deflessioni fino a 76 mm e frequenze fino a 2 Hz.
Inoltre, incorporano un sistema di precarico per i casi in cui il supporto debba essere installato precompresso.
Il design specifico dei supporti antivibranti antisismici precaricabili V-SX consente a questi supporti di offrire un eccellente isolamento dalle vibrazioni nelle aree sismiche.
CARATTERISTICHE TECNICHE
Seguendo il design attuale del resto dei supporti antivibranti antisismici AMC MECANOCAUCHO® , il rinforzo esterno è dotato di fermi elastomerici per evitare il contatto metallo-metallo che potrebbe verificarsi in caso di collisioni laterali.
I supporti sono inoltre dotati di viti anti-trazione che impediscono lo smontaggio del supporto in caso di forze di trazione quando la macchina viene trasportata con i supporti integrati.
I supporti sono inoltre dotati di una base in Sylomer®, che consente di isolare le frequenze medie e alte che vengono trasmesse attraverso le spire della molla metallica stessa.
Inoltre, questo nuovo supporto incorpora un sistema di precarico per i casi in cui l'altezza è un problema durante l'installazione di attrezzature sospese. Il sistema di precarico consente di pre-compattare le molle, riducendo così l'altezza totale del supporto.
APPLICAZIONI
I supporti antivibranti antisismici precaricabili V-SX sono utilizzati in applicazioni nelle quali la frequenza di eccitazione è molto bassa o è richiesto un elevato livello di isolamento dalle vibrazioni in zone sismiche. Le applicazioni tipiche possono essere apparecchiature HVAC, gruppi elettrogeni, sistemi di ventilazione o pompe.
La corretta installazione di questi supporti antivibranti ottimizzerà i risultati anche dell'insonorizzazione.
GAMMA DEL NUOVO SUPPORTO ANTISISMICO PRECARICABILE 4V-SX + SYLOMER®
| CODICE | DESCRIZIONE | CARICO MASSIMO (kg) | K (N/mm) | |
|---|---|---|---|---|
| 20802 | 4V-SX 407 PRECARICABILE ANTISISMICI+ SYLOMER® | 407 | 53,6 | |
| 20803 | 4V-SX 578 PRECARICABILE ANTISISMICO + SYLOMER® | 578 | 74,4 | |
| 20804 | 4V-SX 748 PRECARICABILE ANTISISMICA + SYLOMER® | 748 | 99,6 | |
| 20805 | 4V-SX 1052 PRÉCONTRAINTS ANTISISMIQUE + SYLOMER® | 1052 | 138,4 | |
| 20806 | 4V-SX 1356 PRECARICABILE ANTISISMICO + SYLOMER® | 1356 | 172 | |
| 20800 | 4V-SX 2037 PRECARICABILE ANTISISMICA + SYLOMER® | 2037 | 273,6 | |
| 20807 | 4V-SX 2712 PRECARICABILE ANTISISMICA + SYLOMER® | 2712 | 351,2 | |
| 20808 | 4V-SX 4256 PRECARICABILE ANTISISMICO + SYLOMER® | 4256 | 601,2 |
PROPRIETÀ ELASTICHE DEI SUPPORTI ANTISISMICI PRECARICABILI V-SX
Non esitate a contattare i nostri Ingegneri applicativi per ulteriori informazioni su questo prodotto.
