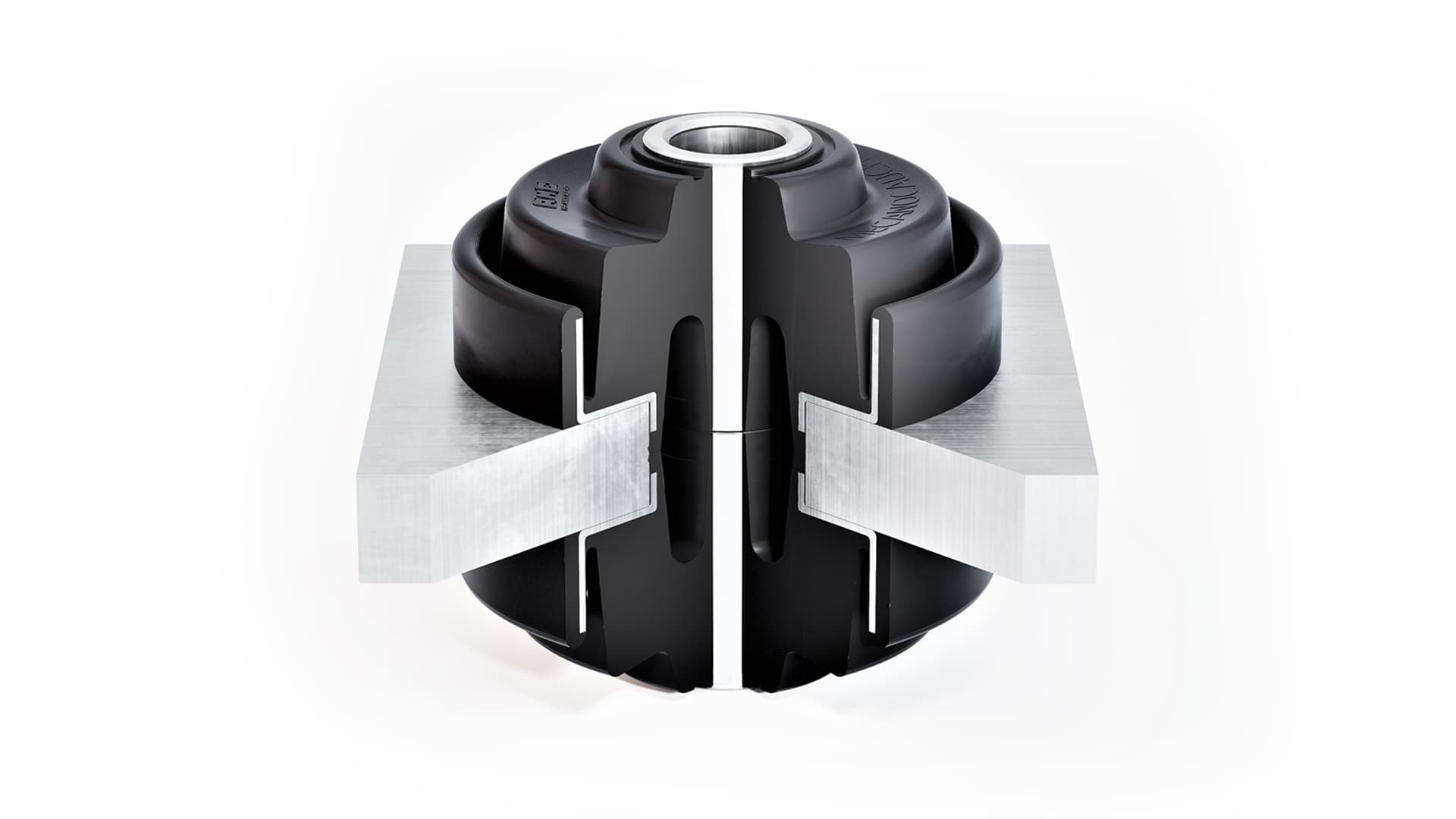

NUOVO SUPPORTO AMC-MECANOCAUCHO® CB 76. UN ANTIVIBRANTI CON RIGIDEZZA SIMMETRICA VERTICALE E SNUBBER MULTIASSIALE.

Il suo design consente di ottenere valori di rigidezza molto simili sia a trazione che a compressione. Questa funzione è particolarmente utile in quelle applicazioni dove le vibrazioni e le forze transitorie provengono da direzioni differenti ed è richiesta una rigidezza naturale costante in tutte le direzioni. Le parti metalliche sono robuste e, inoltre, questo supporto può essere fornito con una rondella che funge da dispositivo di sicurezza per resistere a forze a trazione. Le scanalature vuote presenti nella parte in gomma vengono progettate per consentire di ottenere frequenze naturali più basse riducendo i valori di rigidezza verticale e orizzontale. Dotati di fermi assiali e radiali incorporati, questi supporti antivibranti possono fornire un'elevata stabilità agli elementi sospesi in quanto ne limitano il movimento laterale.

Le parti metalliche del supporto sono trattate con un rivestimento in Zinc Nickel che, in aggiunta alla copertura in gomma che le riveste, consente loro un’elevata protezione alla camera di prova in nebbia salina e le rende in grado di lavorare in un’ampia varietà di ambienti.

CARATTERISTICHE TECNICHE

I supporti antivibranti AMC-MECANOCAUCHO® tipo CB-76 sono caratterizzati da una doppia vulcanizzazione che li rende idonei a resistere ad elevate forze dinamiche. Il design in gomma a forma di cupola, di questo supporto antivibrante, consente una rigidezza progressiva in caso di sovraccarico. Questo consente di limitare il movimento dell'elemento sospeso. La rigidezza simmetrica si ottiene utilizzando 2 supporti installati verticalmente opposti. Uno è installato per sopportare le forze a compressione e l'altro per quelle a trazione.

Il grafico seguente mostra il tipico comportamento di deformazione del supporto sotto carichi a compressione e trazione.

L'immagine seguente mostra, in un modello di elementi finiti, come si comporta il supporto quando viene caricato e viene a contatto con il fermo meccanico.

APPLICAZIONI

I supporti antivibranti AMC-MECANOCAUCHO® tipo CB-76 sono ideali per l’impiego in applicazioni mobili sollecitate con forze di compressione e trazione, ad esempio apparecchiature a bordo di navi, cabine, applicazioni di trasporto via terra come motori, pompe, gruppi elettrogeni.

Grazie al loro design, i supporti antivibranti AMC-MECANOCAUCHO® tipo CB-76 possono anche essere utilizzati per isolare quadri elettrici sospesi, sia come stabilizzatori che lavorano sotto carichi a compressione/tensione o a taglio con una rigidezza duratura e stabile nel tempo.

Non esitate a contattare i nostri Ingegneri Applicativi per ulteriori informazioni su questo prodotto.
