MIGLIORARE IL CAMPUS UNIVERSITARIO, L'UNIVERSITÀ DI DEUSTO

INTRODUZIONE AL PROGETTO

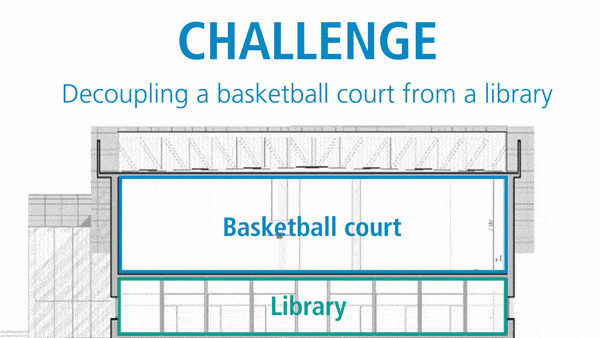

Il progetto consisteva nella progettazione di un edificio polivalente per l'Università di Deusto presso la sede di San Sebastian, che richiedeva i migliori risultati acustici. La necessità era quella di isolare le stanze in cui gli studenti richiedono un ambiente tranquillo dalle stanze in cui gli utenti svolgono le attività sportive. In questo edificio composto da più piani, tra gli altri elementi, era previsto di ospitare una biblioteca per lo studio e, sopra di essa, un campo da basket, compreso di gradinate per il pubblico.

Questo progetto è stato richiesto da una delle più importanti società di Ingegneria acustica della Spagna, la società AAC di Vitoria, con la quale AMC MECANOCAUCHO ha collaborato in diverse occasioni e che ha contattato e richiesto la consulenza di AMC MECANOCAUCHO per abbattere il rumore trasmesso per via strutturale.

Una volta conosciute le specifiche del progetto, il team di AMC MECANOCAUCHO ha effettuato i calcoli e le simulazioni necessarie per ottenere la soluzione con il massimo livello di isolamento acustico possibile.

Come soluzione finale AMC MECANOCAUCHO ha proposto l'utilizzo dei supporti acustici FZH + Sylomer che raggiungono un elevato livello di isolamento acustico in quanto riducono al massimo la trasmissione del rumore grazie all'utilizzo del materiale poliuretanico Sylomer®. Questi supporti sono caratterizzati da eccellenti proprietà acustiche e grazie al loro sistema di livellamento evitano la presenza di ponti acustici che potrebbero ridurre il livello di isolamento acustico generale.

Supporti acustici FZH + Sylomer®

L'isolamento acustico di un pavimento mediante l'utilizzo di supporti per pavimenti flottanti FZH + Sylomer® avviene mediante l'utilizzo di supporti specifici annegati nel calcestruzzo. Questi supporti per pavimenti flottanti vengono posizionati sulla soletta e, successivamente, il calcestruzzo viene versato su tutta la superficie del pavimento. Una volta che la soletta di calcestruzzo è posata, viene livellata mediante i bulloni disponibili nei supporti FZH + Sylomer® e disaccoppiata elasticamente dal resto dell'edificio, creando in questo modo uno strato d'aria tra il piano inferiore e la soletta di calcestruzzo che fornisce un livello di isolamento termico e acustico elevato. Grazie a questo si evitano inoltre eventuali problemi di rumore trasmesso attraverso la struttura.

Inoltre, questo tipo di materiale si distingue per il suo buon comportamento in termini di durata. Test effettuati presso le università di Berlino e Monaco di Baviera hanno dimostrato che le proprietà elastiche del materiale rimangono invariate dopo 40 anni di servizio all'aperto. Questo significa una sospensione elastica con proprietà ottimali durante l’intero arco di vita dei sistemi isolati grazie a questo materiale.

Oltre a tutto questo, il Sylomer® offre una resistenza chimica molto elevata, le sue caratteristiche non variano in presenza dei principali agenti chimici che influenzano le prestazioni e la durata di altri materiali utilizzati per l'isolamento acustico delle strutture.

PROGETTO

Il sistema tra l’aula studio inferiore e il pavimento del campo da gioco è costituito da uno strato di calcestruzzo a compressione su una lastra ad anima cava dove sono stati collocati i supporti acustici FZH + Sylomer®. Una lastra di calcestruzzo, uno strato di isolamento in EPS come isolante termico e un altro strato di calcestruzzo come elemento di livellamento sono stati posati sopra ai supporti acustici prima che venisse posizionato lo strato di pavimento in PVC.

Per evitare l'effetto negativo che si potrebbe produrre a causa dell'aria compressa tra il solaio in calcestruzzo e il solaio dell'edificio, sono state praticate delle aperture nella lana di roccia dei fianchi per garantire il corretto movimento dell'aria. Questa circolazione d'aria evita un comportamento elastico da parte dell'aria stagnante e, quindi, di aumentare la frequenza naturale del sistema quando viene compressa.

Inoltre, è stato utilizzato un sistema laser per garantire il corretto livellamento della lastra e una distribuzione uniforme del carico su tutta la superficie durante il sollevamento della lastra. In questo modo si evita un'eccessiva flessione dei fianchi, che potrebbe compromettere la stabilità del sistema.

Per l'area delle gradinate è stato proposto di utilizzare una soluzione con strisce di Sylomer® sotto la struttura. Una volta calcolato il carico da sostenere con tali supporti, tenendo conto dei carichi totali della struttura e del numero di strisce da utilizzare, è stato dimensionato il materiale fonoassorbente più adatto.

Poiché qualsiasi collegamento rigido tra la stanza e la struttura è un modo per la trasmissione di vibrazioni e rumore, oltre al minor isolamento del solaio flottante, in questa tipologia è fondamentale ottenere una completa separazione della stanza dal resto della struttura di costruzione. Per questo motivo è stato posto un telo elastico su tutto il perimetro del solaio per garantire un giunto ammortizzato tra il solaio e il muro.

Prima di eseguire i lavori, la società Audiotec, azienda di riferimento nazionale nel campo dell'acustica architettonica e utilizzatore abituale dei supporti per pavimenti flottanti della gamma FZH + Sylomer®, ha effettuato un calcolo teorico dell'immissione sonora prevista nell’aula studio sulla base dei normali valori di emissione dei palazzetti dello sport con caratteristiche simili, ottenendo buoni risultati ma sempre in assenza di conferme mediante misurazioni in loco.

Dopo la messa in opera del pavimento con i supporti acustici FZH + Sylomer®, Audiotec ha effettuato un test acustico in loco per conoscere i risultati provvisori di insonorizzazione del sistema, ottenendo buoni valori che hanno fatto presagire un eccellente livello di isolamento una volta terminata l'installazione.

Durante l'installazione, sono stati utilizzati i supporti acustici AMC tipo EP400 per la superficie della parete e supporti acustici tipo EP500 per le zone di collegamento tra la parete e il soffitto e tra la soletta di cemento e la parete stessa.

Quest'ultima parte è molto importante per evitare il collegamento rigido tra il piano superiore e la parete stessa, che ridurrebbe il livello di insonorizzazione della stanza a causa del rumore strutturale che verrebbe trasmesso. I supporti per pareti utilizzati in questo progetto sono realizzati con una base in gomma, anche se sono disponibili anche nella versione più performante in Sylomer®.

Per il posizionamento di questi supporti acustici è stata scelta una distribuzione sfalsata, in quanto un eccesso di supporti aumenterebbe eccessivamente la rigidezza della struttura, riducendo il livello di isolamento acustico.

La distribuzione dei supporti consigliata per questo progetto è quella mostrata nell'immagine seguente.

L'immagine seguente mostra lo schema della costruzione finale del sistema.

Nell'immagine seguente si può vedere in dettaglio l'intersezione tra la parete e il soffitto del campo da gioco.

Mentre nell'immagine seguente si può vedere, più in dettaglio, l'intersezione tra la parete e il pavimento della stessa.

Prima di qualsiasi misurazione, sono stati eseguiti calcoli teorici per stimare il livello di rumore equivalente LAeq e il livello massimo LAFmax durante una partita di basket. Per questo calcolo è stata utilizzata la sorgente di rumore misurata durante una partita di basket in un altro palazzetto dello sport con caratteristiche simili

I risultati di questi calcoli teorici prevedono che il livello di immissione del rumore nella biblioteca sarà inferiore al valore massimo raccomandato di 40dB:

Misure acustiche e confronto con i limiti stabiliti.

risultati ottenuti

Una volta ultimata l'installazione, sono state effettuate diverse misurazioni, sia per quanto riguarda il rumore aereo che per quello da impatto. Per ottenere risultati più realistici, queste durante una partita di basket.

In questo modo, le misurazioni più rilevanti sono state quelle effettuate tra il palazzetto dello sport e la biblioteca. I risultati per quanto riguarda il rumore aereo sono mostrati nell'immagine seguente:

Mentre i risultati per quanto riguarda l'isolamento del rumore da impatto sono mostrati nell'immagine seguente:

I requisiti minimi di isolamento acustico stabiliti nel Decreto 213/2012 del 16 ottobre, inerenti l'inquinamento acustico della Comunità Autonoma dei Paesi Baschi per le attività che sono in grado di trasmettere rumore ai locali vicini per scopi residenziali, amministrativi, sanitari o educativi, sono di 40dB (rumore di impatto) come mostrato nella seguente tabella. Si può notare che i risultati di isolamento acustico offerti dai supporti acustici FZH + Sylomer® sono eccellenti e superiori ai requisiti della norma.

La tabella seguente mostra i limiti di rumore da impatto, si può vedere che i risultati di isolamento acustico offerti dai supporti acustici FZH + Sylomer® sono al di sopra e al di là dei requisiti della norma.

Allo stesso modo, l'isolamento acustico minimo per via aerea per questo tipo di stanza sarebbe il seguente, con il palazzetto dello sport di questo progetto che entra nel primo gruppo:

Il video seguente mostra come è avvenuta l'installazione del pavimento flottante. Come anticipato, si può vedere che il processo di installazione è molto semplice e non richiede una grande infrastruttura o macchinari complicati.

Questo progetto è un chiaro esempio di come si possano combinare due attività diametralmente opposte in uno spazio chiuso, come un campo sportivo e una biblioteca, dove l'impatto del gioco e i tifosi della prima potrebbero interferire con la concentrazione e il silenzio della seconda. Queste soluzioni costruttive possono essere il futuro dell'edilizia in quanto le città hanno sempre meno spazio edificabile. È quindi necessario disporre di supporti acustici della migliore qualità e flessibilità. In questo AMC MECANOCAUCHO continua ad essere un punto di riferimento.

A tal fine, AMC MECANOCAUCHO dispone di un'ampia gamma di supporti antivibranti per pavimenti flottanti FZH + Sylomer® con diverse capacità di carico, che possono essere adattati a differenti applicazioni. Questo si ottiene grazie alla possibilità di utilizzare diverse densità di Sylomer®, ottenendo un range di carico da 140 Kg a 965 Kg per supporto.

AMC MECANOCAUCHO produce supporti antivibranti e dispone di un team di Ingegneri Applicativi in grado di aiutarvi per le vostre esigenze di installazione, quindi, se avete bisogno di aiuto su questo argomento, non esitate a contattare il nostro Ufficio Tecnico.
