CONSIGLI PER PAVIMENTI FLOTTANTI IN TERMINI DI PLANARITA’ E LIVELLAMENTO

INTRODUZIONE

Questo articolo ha lo scopo di informare le persone sull'importanza dei requisiti di planarità e livellamento, principalmente espressi con i valori di FF e FL, per quanto concerne la soletta in cemento del pavimento.

I valori FF e FL sono calcolati in base agli standard ASTM E1155 e l'American Concrete Institute mostra i livelli di intervallo accettabili nella Guide for Concrete Floor and Slab Construction, ACI 302.1.

Ma cosa sono i valori F?

I valori F vengono utilizzati per misurare e migliorare la planarità e il livellamento dei pavimenti in cemento.

• Planarità del pavimento (FF): I valori FF valutano quanto è piatto il pavimento sopra la soletta in cemento. Controllano anche le irregolarità della superficie dei pavimenti, i loro rialzi ed ondulazioni. I valori F vanno da zero in su, quindi più alto è il valore F, più piatto è il pavimento.

• Livellamento del pavimento (FL): I valori FL valutano le differenze di inclinazione lungo una linea di campionamento a brevi intervalli, sia dalla pendenza che da uno specifico punto sulla superficie. Più alto è il numero FL, più piano è il pavimento.

Quando si parla dei valori FF e FL, possono essere forniti due differenti dati: Valori complessivi specificati (SOV) per FF e FL e Valori locali minimi (MLV) per FF e FL.

I Valori Complessivi Specificati si riferiscono all'intera soletta mentre i Valori Locali Minimi si riferiscono a ciascuna sezione della soletta. I criteri del Valore Locale Minimo saranno spesso inferiori ai Valori Complessivi Specificati, consentendo un margine di errore durante il posizionamento del cemento.

Classificazione dei valori di planarità e livellamento nei pavimenti in cemento

In base alla norma ACI 117, i pavimenti in cemento sono classificati come segue:

I pavimenti super piatti, richiedono abilità e attrezzature speciali per raggiungere questi valori e dovrebbero essere utilizzati solo per i pavimenti in cemento più critici.

Valori accettabili per FF e FL

Molti Architetti e costruttori si trovano quotidianamente di fronte alla situazione di dover definire la planarità ed il livellamento delle lastre di cemento nei diversi progetti. Ma che valori tengono in considerazione?

Secondo la norma ACI 302.1 pubblicata dall'American Concrete Institute, sono accettabili i seguenti valori FF e FL.

Problemi con pavimenti flottanti con bassi valori di planarità nella soletta in cemento

Le solette in cemento non piane possono portare a situazioni molto critiche per i pavimenti flottanti. Di seguito sono presentati alcuni casi che possono verificarsi su diverse costruzioni.

Lastre non livellanti

CASO A

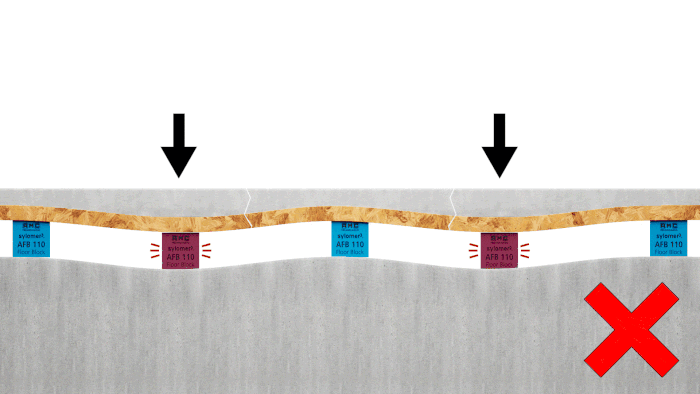

Per lastre non livellanti, con sopra strutture in compensato, i supporti che si trovano a un livello più elevato supportano tutto il carico.

I supporti al livello inferiore funzionerebbero solo quando il peso è applicato al pavimento in legno, che potrebbe portare a possibili fessurazioni del pavimento.

CASO B

Nel caso di una soletta di cemento sopra la struttura in compensato, i supporti al livello inferiore sosterranno un carico maggiore rispetto al resto, portando a sollecitazioni interne e deformazioni sulla lastra isolata e a successive fessurazioni.

Solette livellanti

CASO C

Per le lastre di livellamento, i supporti che si trovano ad un livello più basso portano ad avere un carico maggiore rispetto ai supporti ad un livello più alto. Inoltre, durante il processo di elevazione della soletta in calcestruzzo, è necessario asportare parte del cemento per accedere ai supporti al livello inferiore.

Come nel CASO B, questa situazione può portare a sollecitazioni e deformazioni interne sulla lastra isolata, che possono portare anche a fessurazioni.

SOLUZIONI

Per dare una soluzione a queste situazioni critiche, viene eseguita l'installazione di un composto livellante con un’elevata resistenza alla compressione.

Questa è una soluzione al momento dell'installazione. Tuttavia, è meglio prendersi del tempo prima dell'inizio dei lavori, per assicurarsi che il pavimento strutturale soddisfi tutti i requisiti al fine di garantire una corretta installazione dei diversi sistemi di isolamento.

AMC MECANOCAUCHO® produce supporti antivibranti e dispone di un team di Ingegneri Applicativi disposti ad aiutarvi per ogni vostra esigenza di installazione, non esitate a contattare il nostro ufficio tecnico se avrete bisogno di aiuto su questo argomento.
