DIMOSTRAZIONE DI SMORZAMENTO ATTRAVERSO L’UTILIZZO DI MASSE PESANTI
INDTRODUZIONE
Sicuramente in molti ci siamo interrogati sull'utilizzo di masse pesanti per smorzare le vibrazioni. Bene, in AMC abbiamo eseguito un piccolo esperimento con l'aiuto di uno strumento a percussione chiamato Gong.

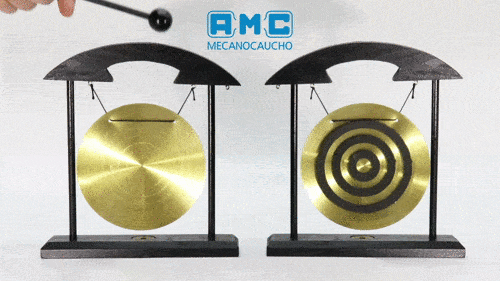

L'esperimento cerca di studiare la differenza in termini acustici tra colpire il Gong libero da qualsiasi oggetto e colpirlo aggiungendo una piccola massa pesante di elastomero al centro di esso come si può vedere nell'immagine seguente.
TEST
Si tratta di un piccolo Gong di 12,5 cm di diametro. Per attenuare il rumore, 3 anelli di diverse dimensioni del nostro materiale MP5 A con uno spessore di 2mm sono stati installati al centro del Gong. Gli oggetti in studio sono presentati di seguito.
| Gong senza massa pesante |
|---|
|
|
MP5 A - 1
Øext: 3cm Øint: 1,5cm |
MP5 A - 2
Øext: 6cm Øint: 4.5cm |
MP5 A - 3
Øext: 9cm Øint: 7,5cm |
|---|---|---|
|
|
|
|
Gong con massa pesante
MP5 A (1) |
Gong con massa pesante
MP5 A (1 + 2) |
Gong con massa pesante
MP5 A (1 + 2 + 3) |
|---|---|---|
|
|
|
Per capire meglio l'oggetto da analizzare, abbiamo prima effettuato uno studio degli elementi finiti con il nostro software FEM per capire i modi vibratori del Gong. Secondo questo studio, il modo vibratorio con la più alta energia è a 1084Hz.
| Modalità di vibrazione - 1084.2Hz | Animazione della modalità di vibrazione |
|---|---|
|
|
Questo modo vibratorio a 1084Hz ottenuto con gli elementi finiti, concorda con lo spettro del rumore che abbiamo ottenuto colpendo il Gong. Si può vedere che quando colpiamo lo strumento in seconda battuta, il modo con la più alta energia appare a livelli vicini al modo vibratorio teorico.
| Spettro del rumore del Gong |
|---|
|
Per confrontare i due casi, abbiamo fatto una misurazione temporanea in dB A colpendo il Gong al secondo 2.
| Misurazione temporanea in dB A |
|---|
|
Come si può vedere, grazie alla prima piccola massa pesante aggiunta al Gong siamo in grado di ridurre il rumore di 10 dBA. Tuttavia, man mano che aggiungiamo altre masse pesanti al sistema la diminuzione è più considerevole, riducendo 20 dBA con le tre masse pesanti. La massa pesante funziona come uno smorzatore di vibrazioni, riducendo notevolmente la sua ampiezza vibratoria, riducendo così il rumore.
VIDEO PROVA
AMC MECANOCAUCHO produce supporti antivibranti e dispone di un team di Ingegneri Applicativi in grado di aiutarvi nelle vostre esigenze di installazione, non esitate quindi a contattare il nostro Ufficio Tecnico se avete bisogno di aiuto su questo argomento.
