INTRODUZIONE

L'area dei carrelli elevatori è una delle zone più problematiche di un supermercato in termini di trasmissione del rumore. Se non viene disaccoppiato elasticamente in modo corretto, l'impatto del carico si trasmette all'intera struttura a cui è collegato il carrello elevatore e anche al sistema idraulico. Questo può avere un impatto negativo sull'intero ambiente del supermercato. Il rumore è un inquinante che può causare danni ed effetti indesiderati all'udito.

Una situazione simile si verifica con le vibrazioni strutturali, che possono causare danni e lesioni o effetti legati al disagio a causa dell'esposizione alle vibrazioni del corpo intero. Negli ultimi anni è stata documentata un'elevata correlazione tra le lesioni muscolo scheletriche, in particolare i dolori lombari e dorsali, nell'area di lavoro dei carrelli elevatori.

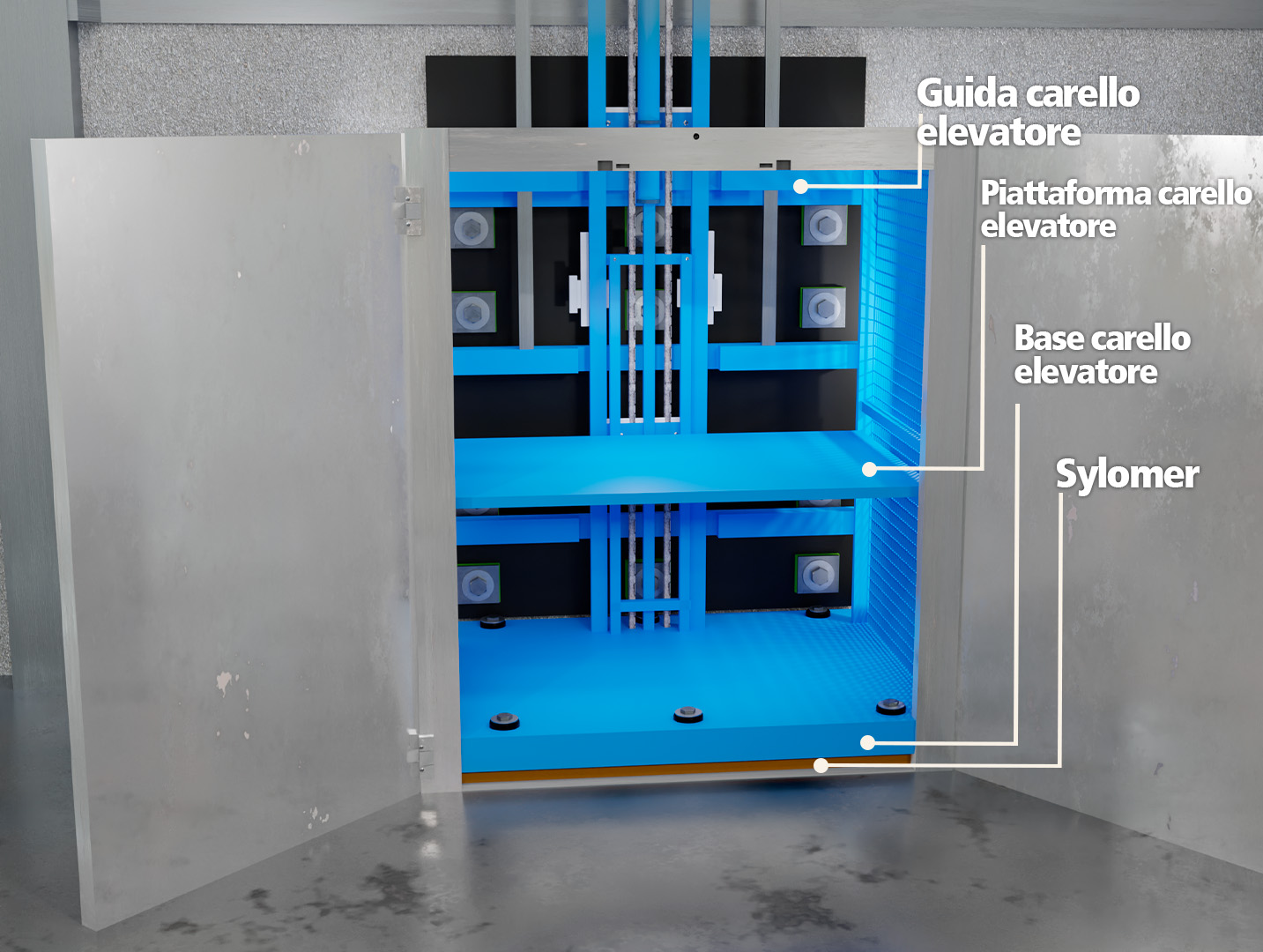

Per questo motivo AMC MECANOCAUCHO® vede la necessità di offrire diverse soluzioni con specialisti delle vibrazioni per questo tipo di applicazione. Una buona soluzione è quella di utilizzare il Sylomer per disaccoppiare elasticamente i carrelli elevatori dei supermercati. Siccome queste macchine hanno diverse parti in contatto con la struttura circostante, di seguito vengono illustrate le soluzioni per ciascuna di esse.

SOLUZIONE PER LA PIASTRA DI BASE

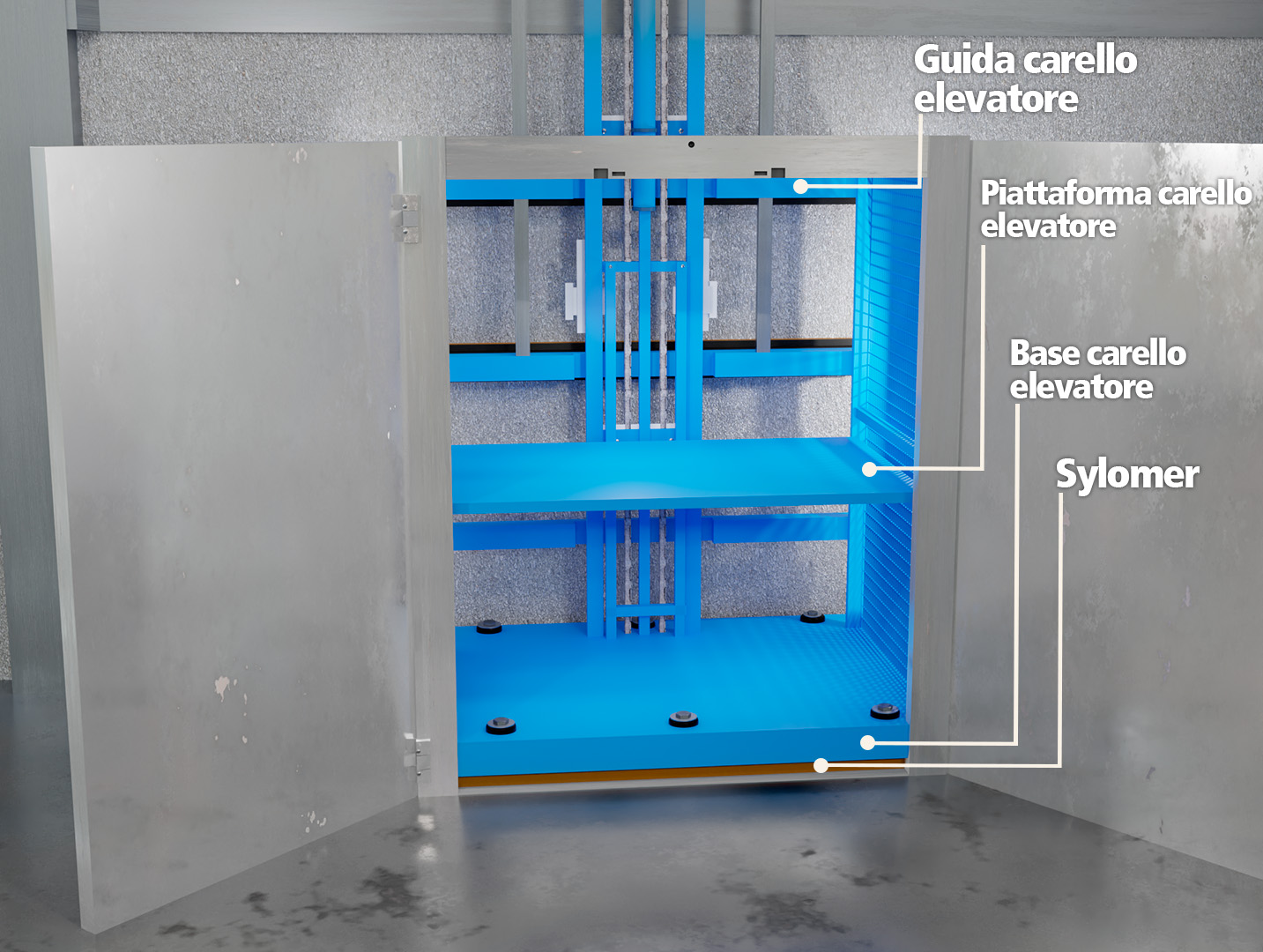

La migliore soluzione e la più semplice per la piastra di base del carrello elevatore è la sospensione su Sylomer.

Per stimare la densità appropriata, è necessario conoscere il peso da sostenere e le dimensioni della piastra di base.

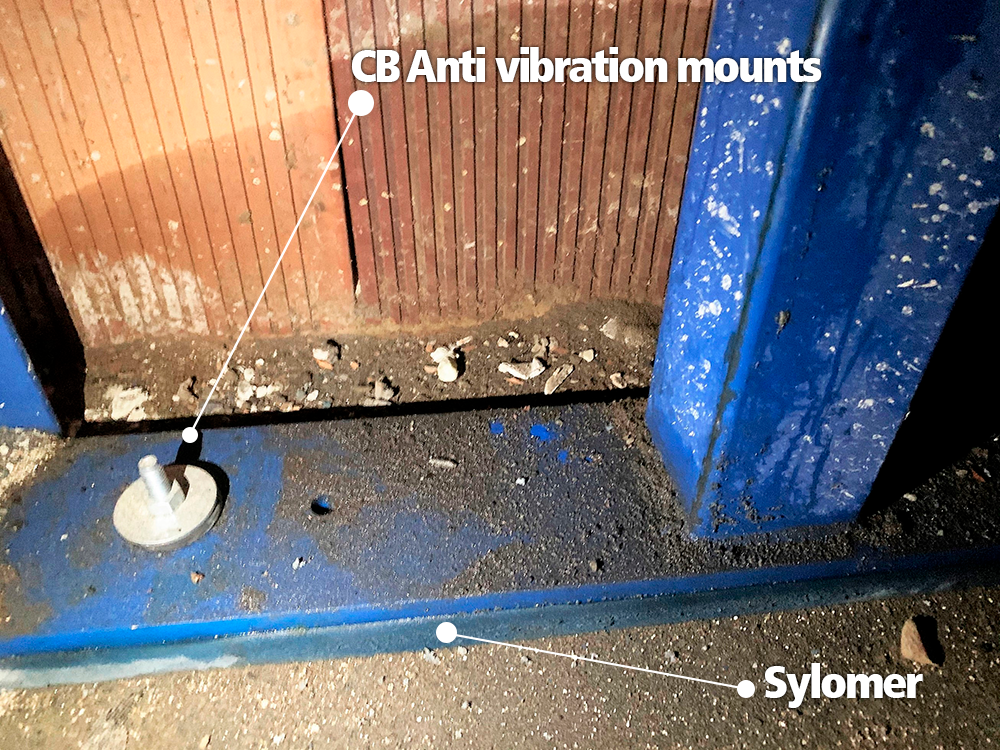

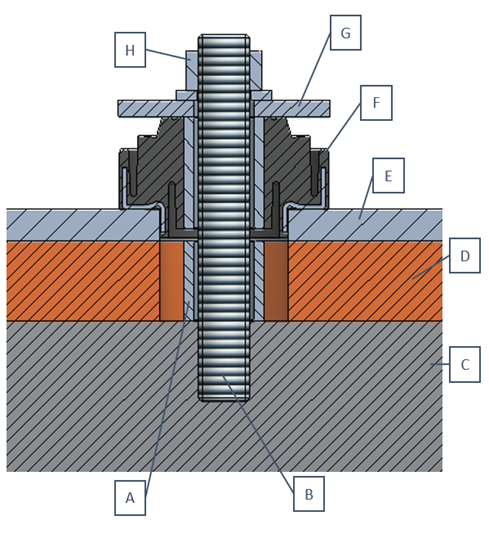

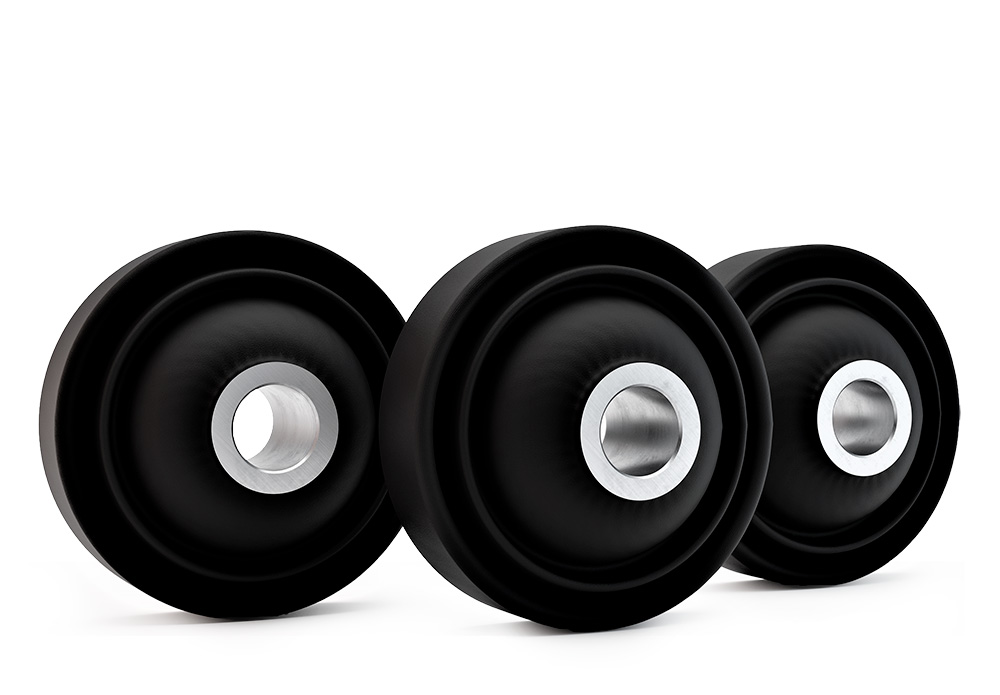

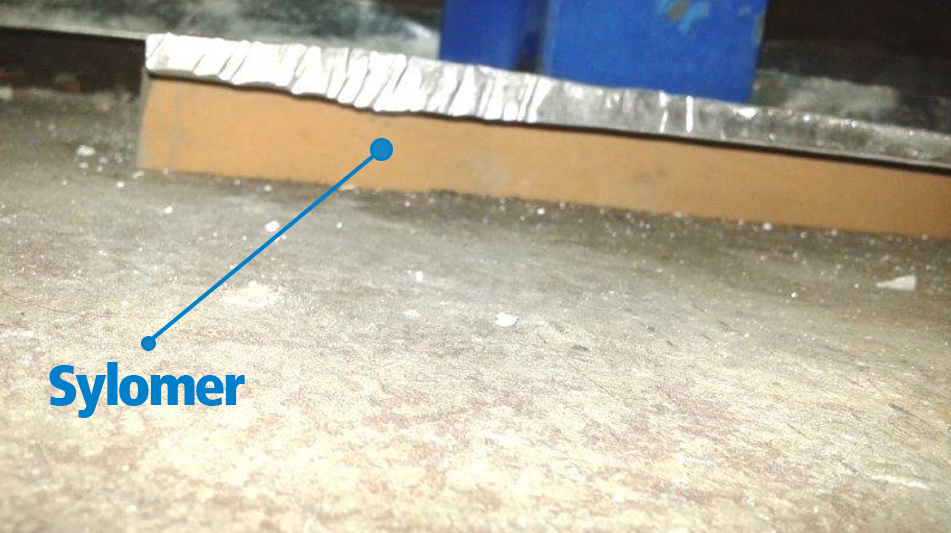

Inoltre, è necesario evitare i ponti acustici. A questo scopo, una delle opzioni è quella di posizionare dei supporti CB dove ci sono i bulloni di fissaggio, come mostrato nelle immagini seguenti.

SOLUZIONE PER LE GUIDE

D'altra parte, altri elementi che possono trasmettere le vibrazioni sono le guide. Il Sylomer può essere utilizzato anche per disaccoppiare elasticamente le guide. AMC MECANOCAUCHO® raccomanda di non comprimere il Sylomer per più di 1 mm in questi casi.

Per quanto riguarda l’esecuzione della struttura, esistono diverse opzioni. Le due opzioni principali consigliate da AMC MECANOCAUCHO® sono:

• 1. Lamiera + Sylomer all’interno e all’esterno della fossa.
• 2. Lamiera + Sylomer  grande per il supporto e piccolo per i bulloni.

OPZIONE 1

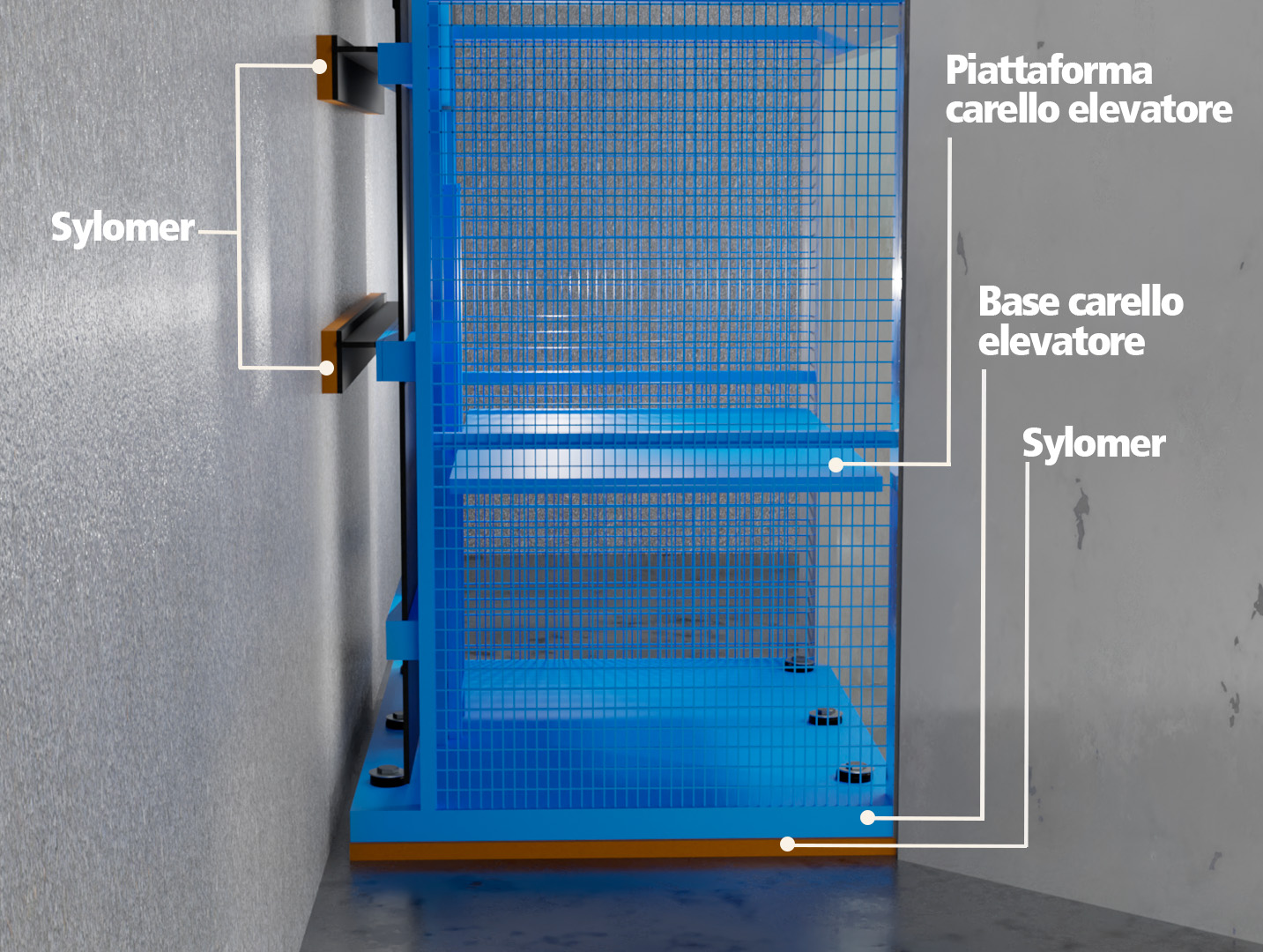

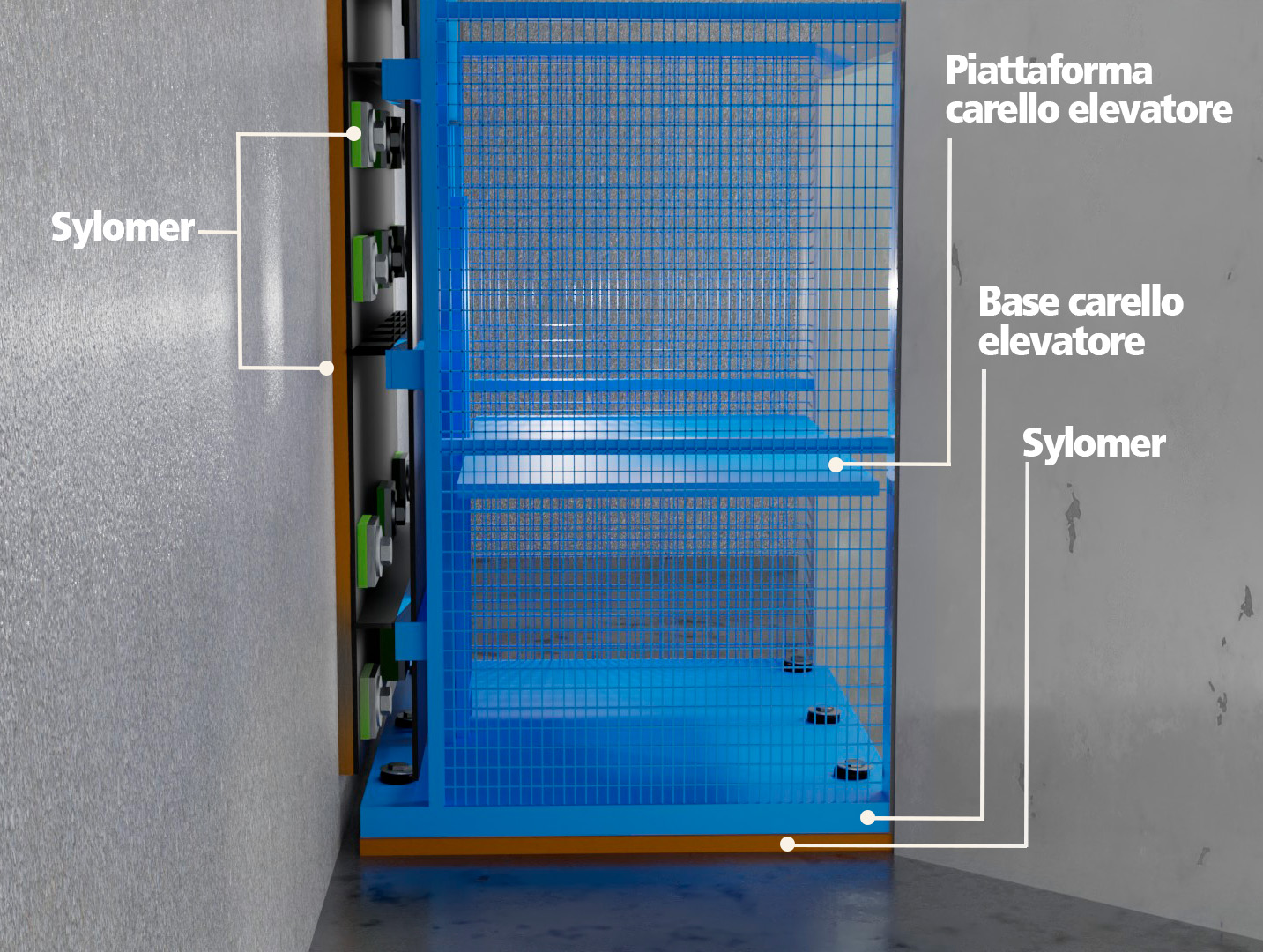

In questa opzione, si utilizzano lastre metalliche su entrambi i lati della parete di supporto per fissare la guida. Per questo motivo, non è necessario utilizzare piastre metalliche di grandi dimensioni per il fissaggio, poiché è sufficiente posizionarne di medie o piccole proprio in corrispondenza dei punti di fissaggio. L'unico inconveniente è la necessità di accedere al lato opposto della parete per effettuare il collegamento. Inoltre, in questo tipo di configurazione il numero di punti di fissaggio è solitamente inferiore. Nell'immagine seguente si può vedere un esempio schematico di come viene eseguito questo montaggio.

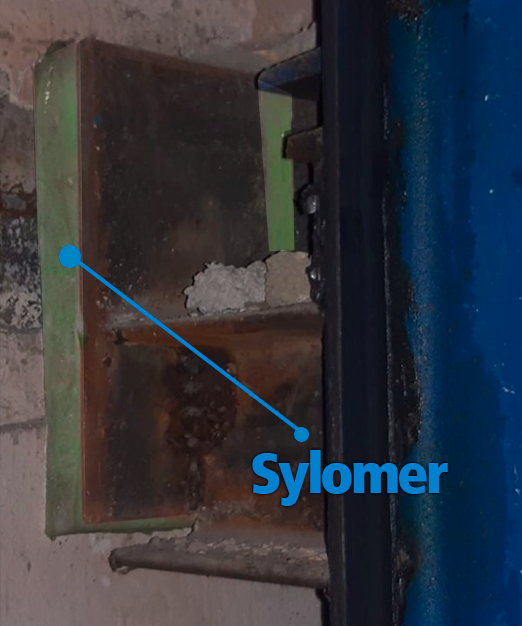

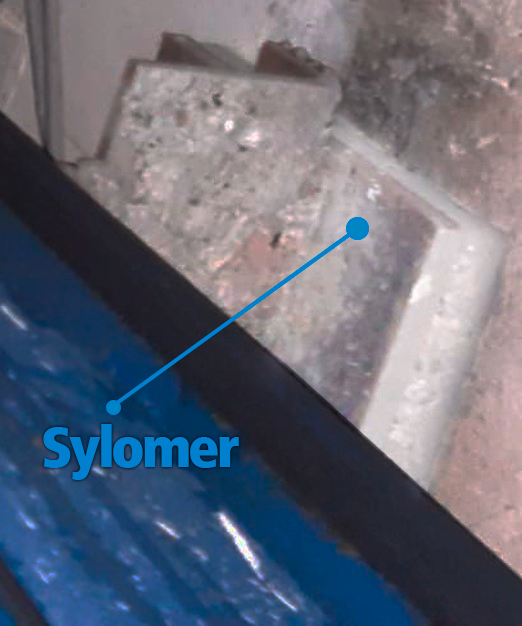

Nelle immagini seguenti è possibile vedere un esempio reale di fissaggio elastico con questa opzione.

PARETE LATO CARRELLO ELEVATORE

PARETE LATO OPPOSTO CARRELLO ELEVATORE

OPZIONE 2

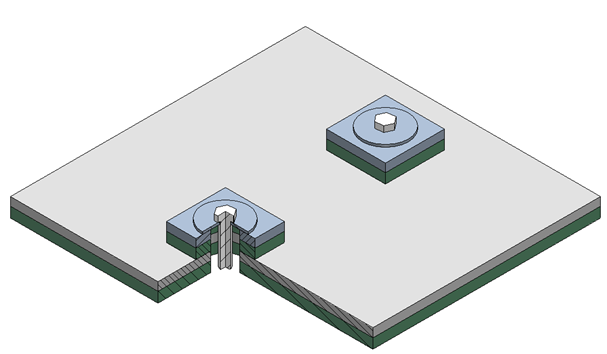

In questa seconda opzione, le lamiere vengono utilizzate solo su un lato della parete di supporto per fissare la guida. Per questo motivo, è necessario utilizzare lastre metalliche di grandi dimensioni per il fissaggio, in quanto il numero di punti di fissaggio è maggiore, anche per evitare il rischio di cedimento di qualcuno dei punti di ancoraggio nella parete. D'altra parte, oltre alla grande lamiera, è necessario utilizzare un altro strato di Sylomer e piccole piastre metalliche per evitare ponti acustici delle viti con la parete.

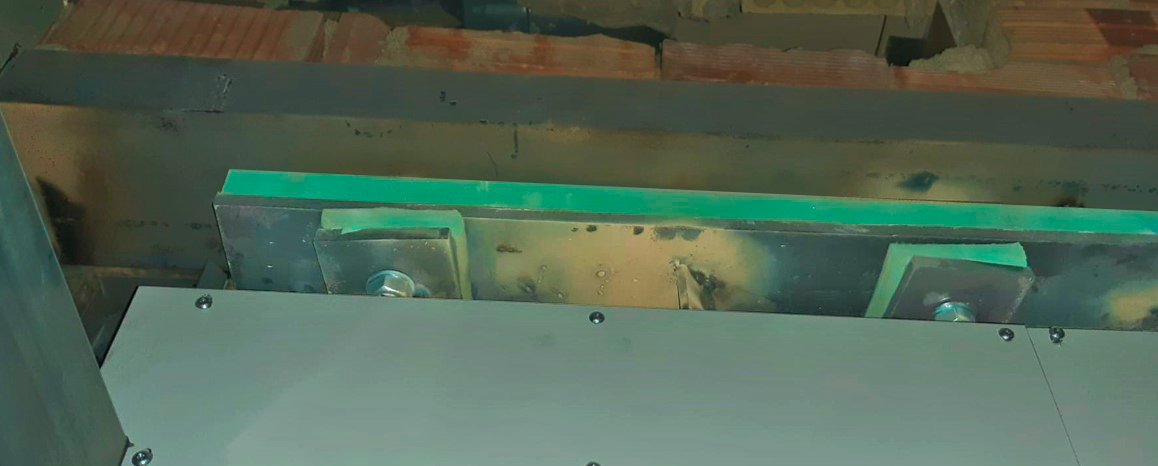

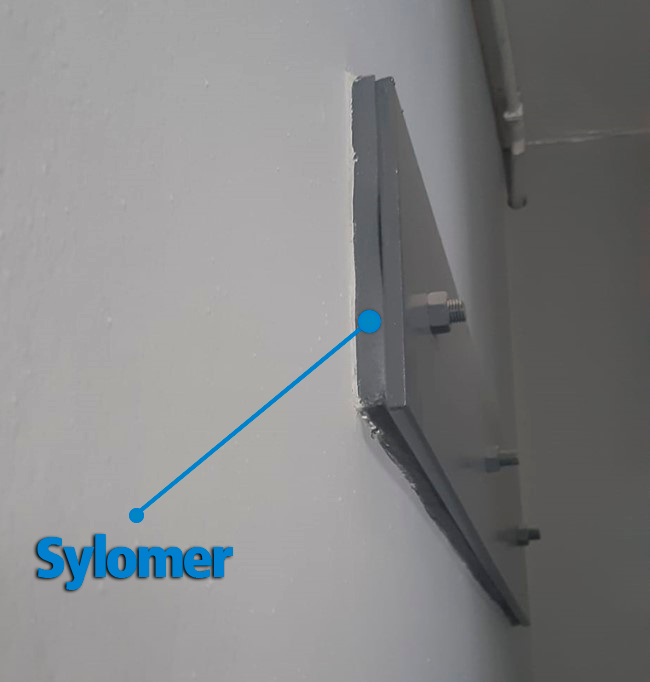

L'immagine seguente mostra un esempio reale di fissaggio elastico utilizzando questa opzione.

PIATTAFORMA VICINO ALLA PORTA

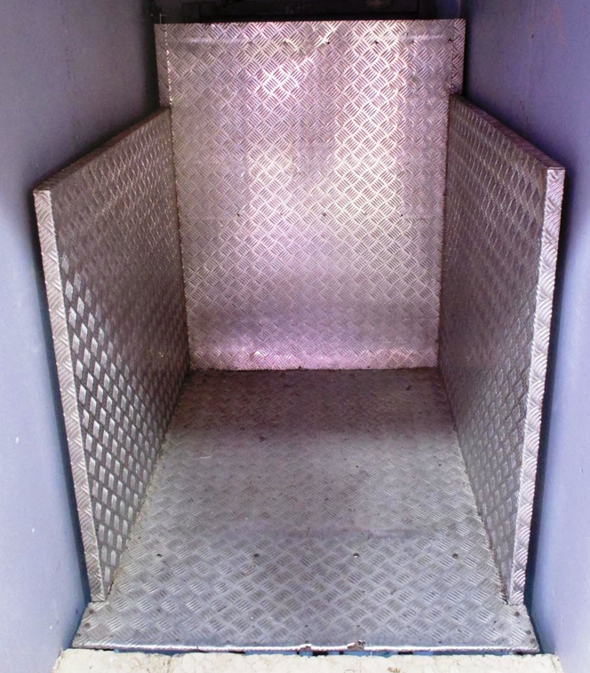

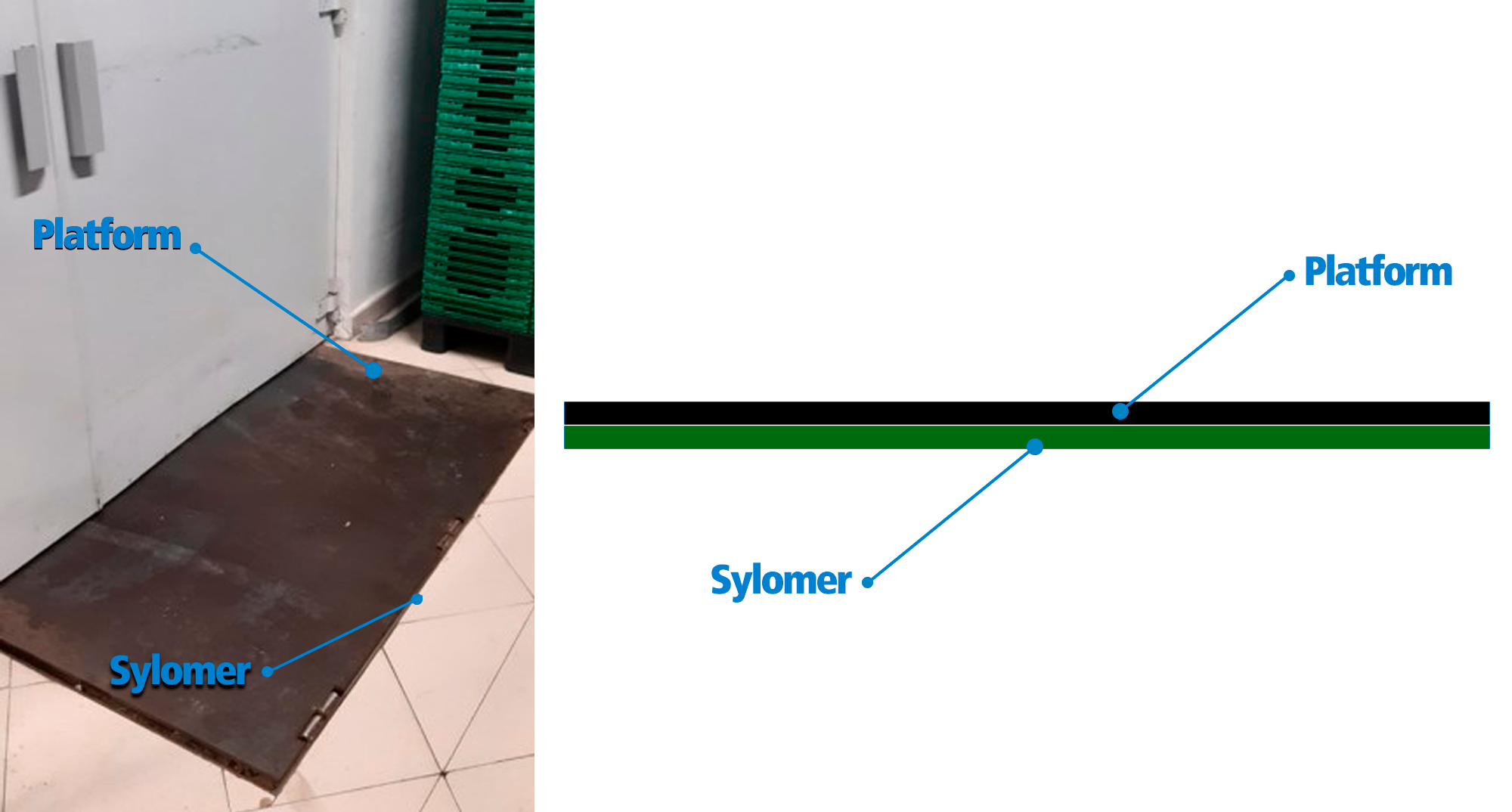

Infine, è necessario sospendere elasticamente il pavimento della porta del carrello elevatore. A tale scopo, è sufficiente posizionare uno strato di Sylomer sotto di questa, come mostrato nelle immagini sottostanti.
