ISTRUZIONI D’INSTALLAZIONE DI ANCORAGGI E SUPPORTI ACUSTICI A PARETE
Gli ancoraggi e i supporti acustici, vengono spesso impiegati per ottenere un corretto isolamento acustico. L'utilizzo di questi dispositivi ottimizza l'isolamento acustico del controsoffitto. A tale scopo, la rigidezza del supporto e l'impedenza del materiale elastico, giocano un ruolo fondamentale. L'installazione di un controsoffitto con supporti acustici è una parte della soluzione e deve essere eseguita correttamente per ottenere risultati ottimali in termini di isolamento acustico.

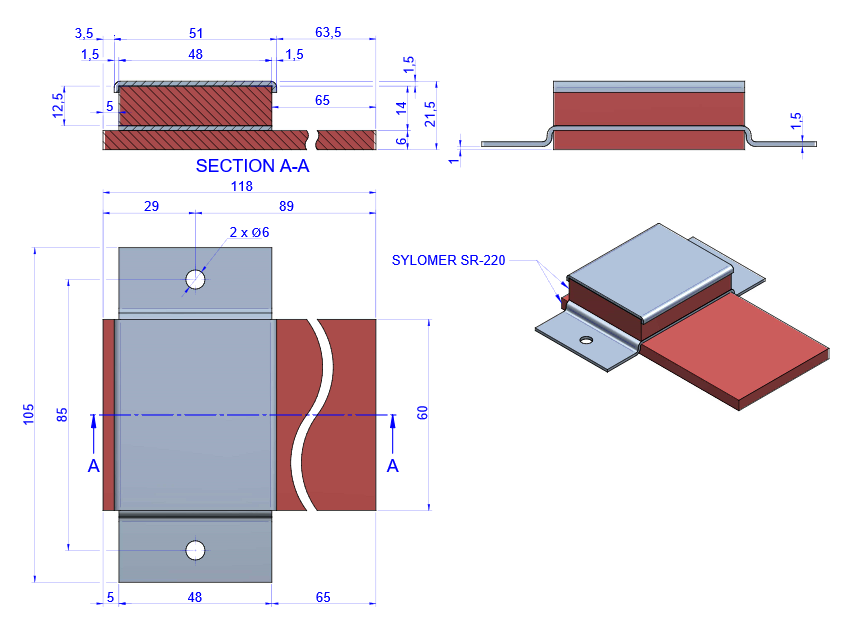

EP-500+Sylomer®.

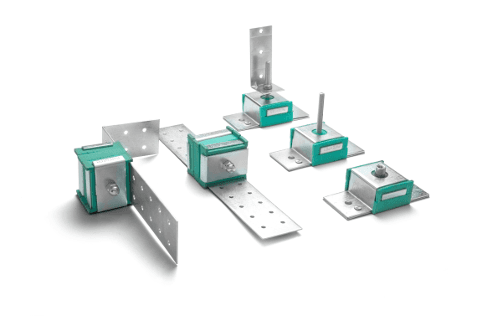

EP+Sylomer® supporti acustici.

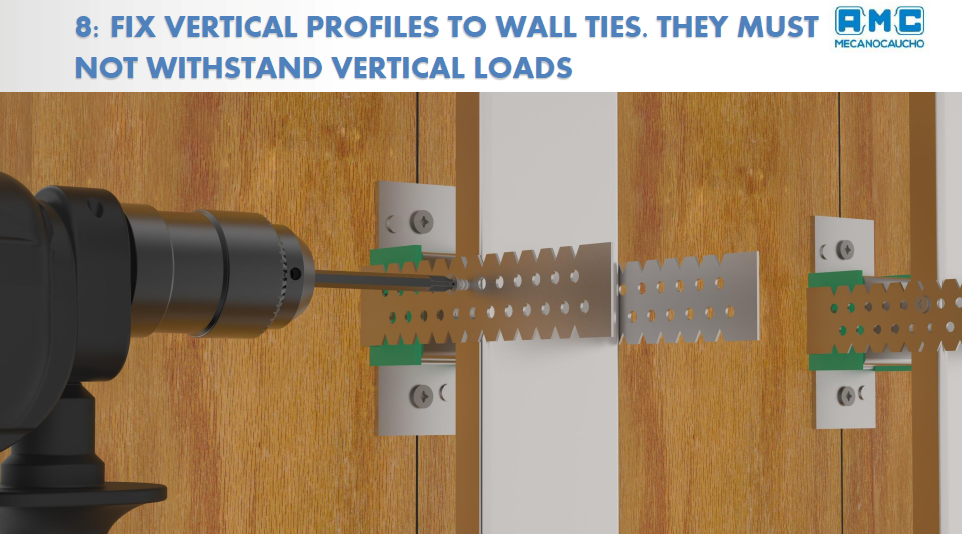

L'installazione di profili verticali alle pareti, utilizzando il supporto EP + Sylomer®, fornisce un isolamento acustico robusto e affidabile. Questi supporti sono fabbricati in vari formati per soddisfare differenti tecniche di costruzione.
 |

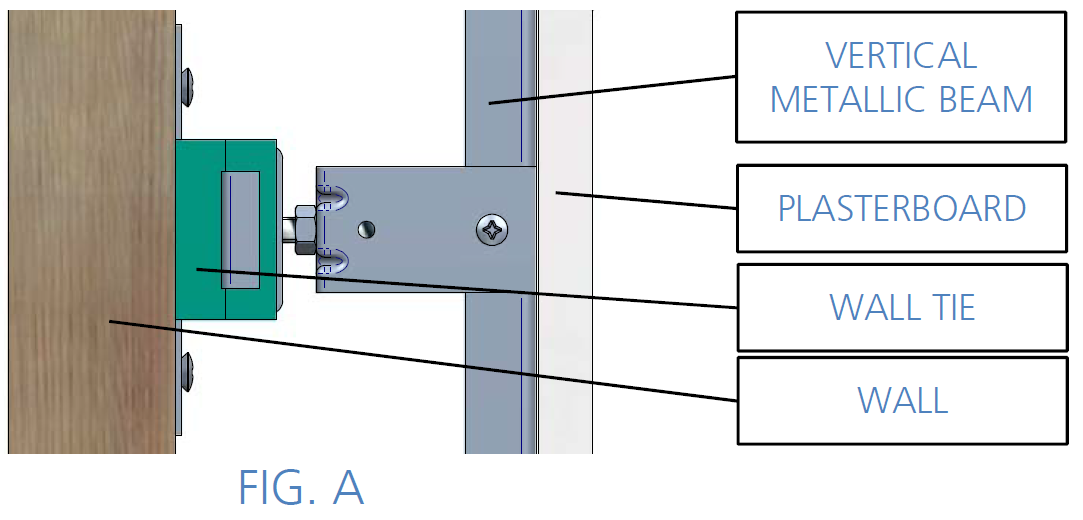

| Figura A: Installazione tra la parete e il profilo metallico verticale utilizzando i supporti EP 400 + Sylomer®. In primo luogo, fissare il supporto alla parete con perni di fissaggio. In seguito uniremo quindi la parte metallica preforata del supporto EP 400 + Sylomer® al profilo verticale. Quindi fissare la lastra di cartongesso (s) al profilo. |
 |

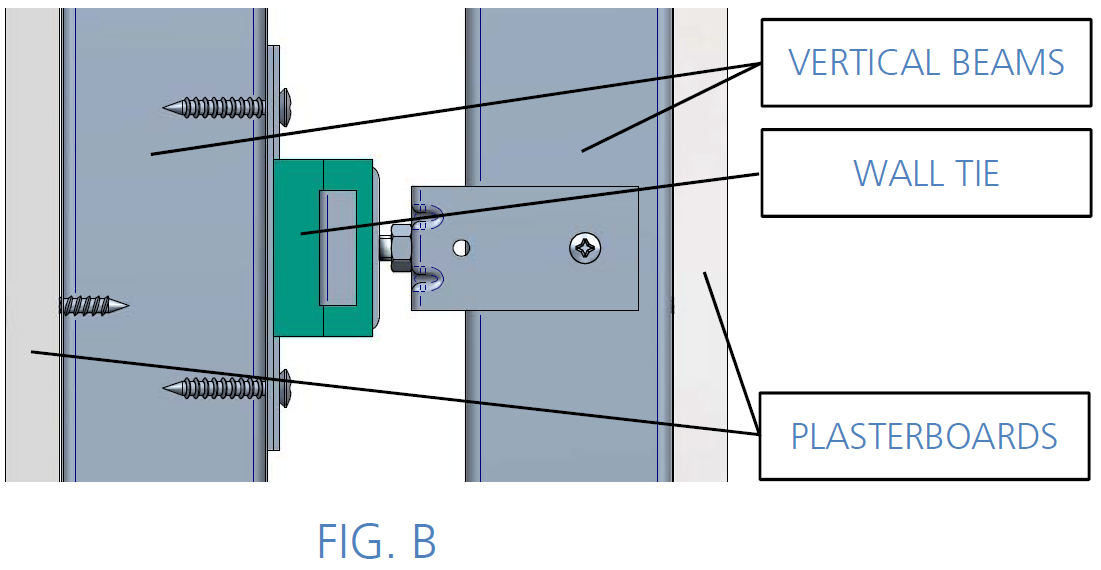

| FIGURA B: Installazione mediante l’utilizzo dei supporti EP 400+Sylomer® fra i profili verticali. Per questa installazione, procederemo nello stesso modo, fatta eccezione che, per il fissaggio, utilizzeremo viti autofilettanti. |

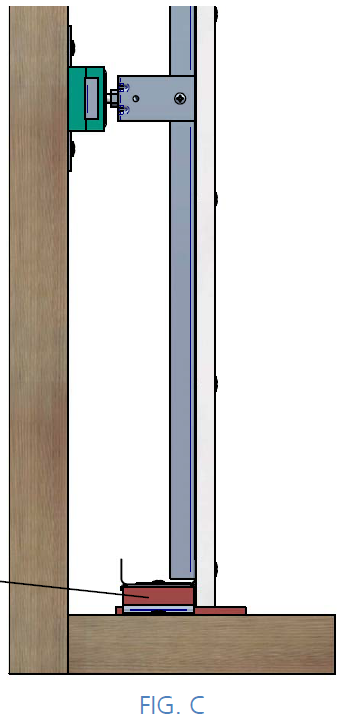

FIGURA C, Esempio:
Questo sistema è valido per pareti che presentano un’altezza > 3,5m. Per calcolare quanti supporti a parete EP+Sylomer® utilizzare, bisogna seguire le seguenti regole:

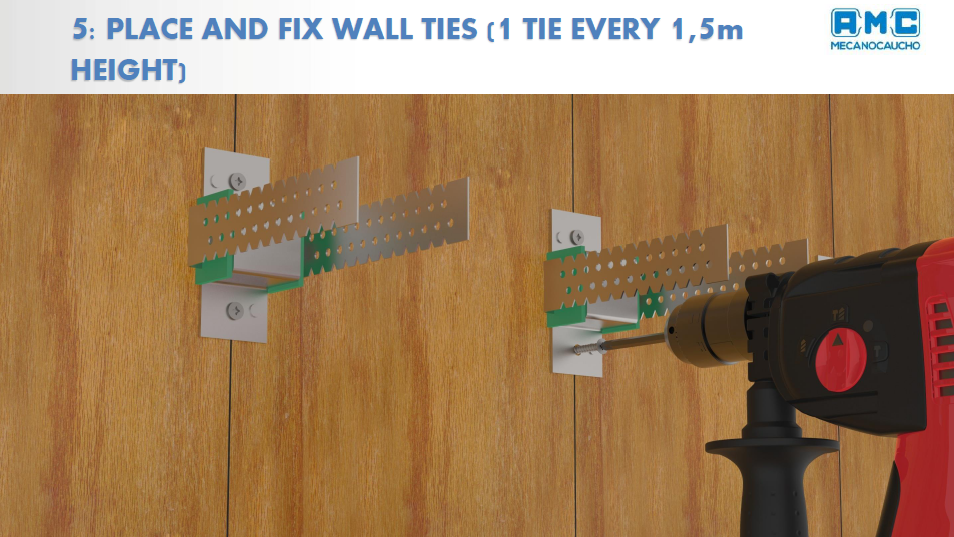

- Utilizzare 1 supporto EP+Sylomer® ogni 1,5m di altezza.
- Se la parete è alta 4,5m, devono essere utilizzati 2 supporti EP+Sylomer ®, uno a 1,5m e l’altro a 3m.
- Se la parete è alta 7,5 m, devono essere utilizzati 4 supporti EP+Sylomer ® alle seguenti altezze: 1,5m, 3m, 4,5m e 6m.
Per esempio:
