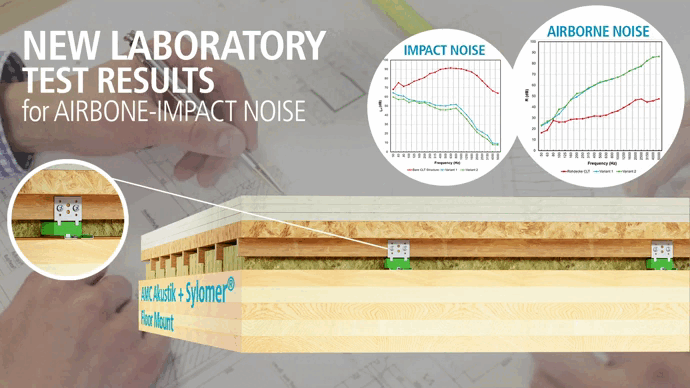

NUOVI RISULTATI DELLE PROVE DI LABORATORIO PER I SUPPORTI A PAVIMENTO AKUSTIK + SYLOMER IN STRUTTURE IN LEGNO LAMINATO A CROCE (CLT)

23/05/2022

INTRODUZIONE

Le strutture in legno laminato incrociato (CLT) sono costituite da strati di tavole di legno incollate tra loro. Le tavole di ogni strato sono orientate perpendicolarmente agli strati adiacenti in modo da poter ottenere proprietà strutturali simili in entrambe le direzioni.

In generale, le strutture in legno sono più difficili da isolare acusticamente a causa della loro massa inferiore rispetto alle strutture in calcestruzzo. Per questo motivo, la corretta selezione dei prodotti di isolamento acustico diventa più critica.

Sono stati effettuati diversi test utilizzando diverse soluzioni per il pavimento galleggiante, da una struttura in CLT spoglio ad un'installazione con più strati di pannelli di fibra con i nostri supporti flottanti.

I PRODOTTI CHE SONO STATI TESTATI SONO:

AKUSTIK + SYLOMER SUPPORTI DA PAVIMENTO

I supporti per pavimento Akustik + Sylomer® asono supporti antivibranti progettati per l'installazione di pavimenti in legno con un sistema a listelli. La loro facile installazione e il ridotto ingombro consentono un’eccezionale isolamento acustico e delle vibrazioni come parte di un'applicazione su pavimento flottante.

Questi supporti sono generalmente installati ogni 0,5 metri. Ma questo aspetto può essere ottimizzato per adattarsi al carico o ai requisiti di frequenza naturale dell'applicazione. La frequenza naturale al loro punto di carico ottimale raggiunge valori inferiori a 12 Hz. Queste proprietà tecniche forniscono un elevato livello di isolamento acustico e delle vibrazioni se utilizzate in strutture in legno leggero.

RISULTATI DEI TEST DI LABORATORIO

Per mostrare i vantaggi acustici quando si utilizzano i supporti per pavimento Akustik+Sylomer® in una struttura in legno lamellare, i test del rumore da calpestio e del rumore aereo vengono eseguiti con diverse configurazioni:

Bare CLT A1
  • 1. CLT 140 5s by Stora Enso
Floating Floor Variant 1 A1
  • 1. Gypsum fibreboard screed, Rigidur 25
  • 2. OSB Board 22mm
  • 3. Wooden battens 50x60mm
  • 4. Insulation, Mineral Wool
  • 5. Akustik+Sylomer® Floor Mount 25
  • 6. CLT 140 5s by Stora Enso
Floating Floor Variant 2 A1
  • 1. Gypsum fibreboard screed, Rigidur 12,5
  • 2. Gypsum fibreboard screed, Rigidur 25
  • 3. OSB Board 22mm
  • 4. Wooden battens 50x60mm
  • 5. Insulation, Mineral Wool
  • 6. Akustik+Sylomer® Floor Mount 25
  • 7. CLT 140 5s by Stora Enso


In questo modo, le prestazioni acustiche di un pavimento galleggiante sospeso su Akustik + Sylomer® Floor Mounts possono essere paragonate a una struttura in CLT priva di un pavimento galleggiante.

Di seguito sono riportati i risultati dei test acustici con ciascuna configurazione:

BARE CLT
clt
  • 1. CLT 140 5s by Stora Enso
Risultati del rumore da calpestio - calcolati in base a ISO 10140-3: 2021 Risultati del rumore aereo - calcolati in base a ISO 10140-2: 2021
g1 g1
Ln,w: 90 dB IIC 20 Rw: 37 dB STC 37

VARIANT 1
v2
  • 1. Gypsum fibreboard screed, Rigidur 25
  • 2. OSB Board 22mm
  • 3. Wooden battens 50x60mm
  • 4. Insulation, Mineral Wool
  • 5. Akustik+Sylomer® Floor Mount 25
  • 6. CLT 140 5s by Stora Enso
Risultati del rumore da calpestio - calcolati in base a ISO 10140-3: 2021 Risultati del rumore aereo - calcolati in base a ISO 10140-2: 2021
g2 air2
Ln,w: 49 dB IIC 61 Rw: 63 dB STC 64
Vai a Impact Noise Report(PDF) Vai a Airborne Noise Report(PDF)
Frequenza naturale stimata: 16,5Hz

VARIANT 2
A1
  • 1. Gypsum fibreboard screed, Rigidur 12,5
  • 2. Gypsum fibreboard screed, Rigidur 25
  • 3. OSB Board 22mm
  • 4. Wooden battens 50x60mm
  • 5. Insulation, Mineral Wool
  • 6. Akustik+Sylomer® Floor Mount 25
  • 7. CLT 140 5s by Stora Enso
Risultati del rumore da calpestio - calcolati in base a ISO 10140-3: 2021 Risultati del rumore aereo - calcolati in base a ISO 10140-2: 2021
imp airb
Ln,w: 46 dB IIC 64 Rw: 64 dB STC 64
Vai a Impact Noise Report(PDF) Vai a Airborne Noise Report(PDF)
Frequenza naturale stimata: 14,2Hz

OVERVIEW
graph graph
Vai a rapporto(PDF)


Questi risultati mostrano chiaramente come l'isolamento acustico può essere migliorato nelle strutture in CLT utilizzando pavimenti galleggianti sospesi su supporti da pavimento Akustik + Sylomer®.

L'uso dei supporti da pavimento Akustik + Sylomer® consente un miglioramento del livello di rumore da impatto compreso tra 41 dB e 44 dB, mentre il miglioramento del rumore aereo è compreso tra 26 dB e 27 dB, a seconda della variante di pavimento testata.

La differenza è particolarmente evidente alle alte frequenze, nelle quali si può notare una differenza fino a 55dB nel rumore da impatto e fino a 39dB nel rumore aereo.

Questi risultati mostrano quanto effettivamente una struttura in CLT possa essere isolata acusticamente implementando un pavimento galleggiante sospeso su supporti Akustik + Sylomer® Floor.

Non esitate a contattare i nostri Ingegneri applicativi per ulteriori informazioni su questo prodotto.
