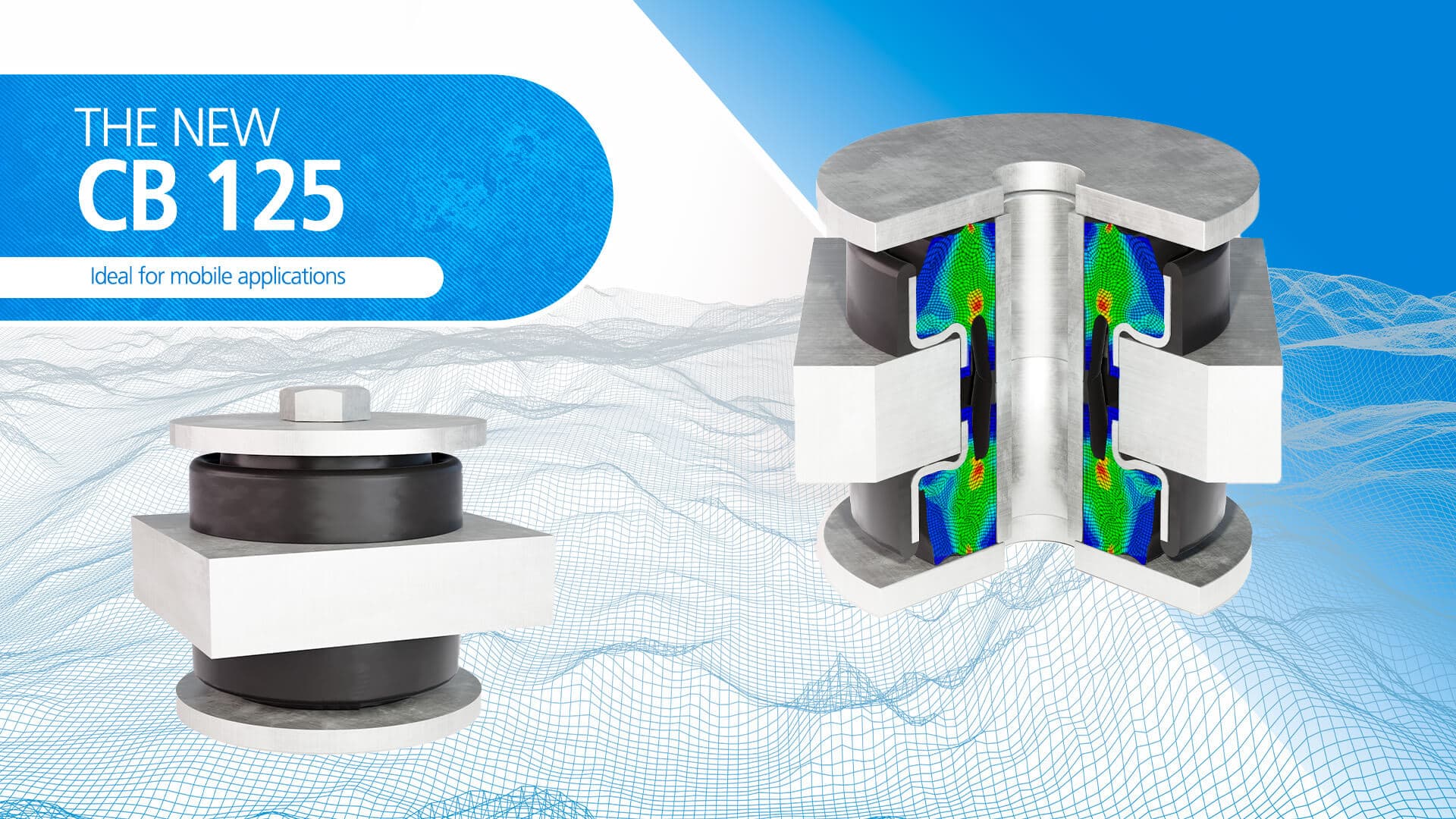

NUOVO CB 125. UN ANTIVIBRANTI CON RIGIDEZZA SIMMETRICA VERTICALE E SNUBBER MULTIASSIALE.
Il suo design specifico consente valori di rigidità a trazione e compressione molto simili. Questa caratteristica è particolarmente utile nelle applicazioni in cui le vibrazioni e le forze transitorie provengono da più assi ed è necessaria una rigidità naturale costante. Le parti metalliche sono robuste e possono essere fornite con una rondella che funge da dispositivo di sicurezza, per resistere alle forze di trazione. Gli alveoli d'aria interni, consentono frequenze naturali più basse in senso verticale e orizzontale.
|
Dotati di tamponi assiali e radiali incorporati, questi supporti antivibranti possono rendere gli elementi sospesi altamente stabili. Le parti metalliche sono trattate con rivestimento Zinc Nickel e ricoperte di gomma. Questa caratteristica consente di ottenere un'elevata protezione nella camera di prova in nebbia salina. |
|---|
CARATTERISTICHE TECNICHE
I supporti antivibranti AMC-MECANOCAUCHO® tipo CB-125 hanno un design a doppio legame per resistere a forze dinamiche elevate. Il design in gomma a forma di cupola di questo antivibrante consente una rigidità progressiva in caso di sovraccarico.

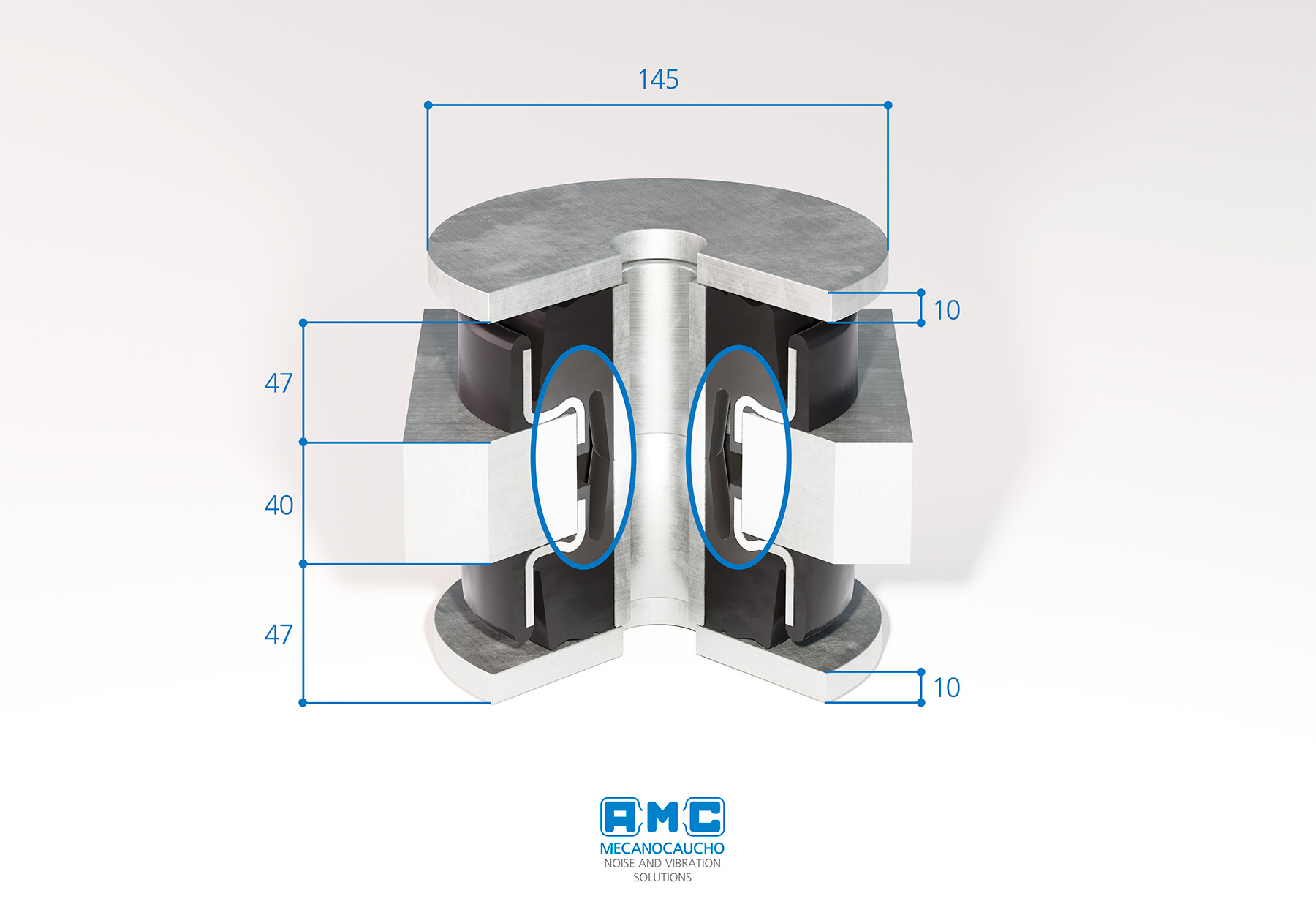

La rigidità simmetrica è ottenuta con 2 pezzi verticalmente opposti. Uno è installato per sostenere il carico e l'altro per sostenere le forze di rimbalzo. Il grafico sottostante mostra il comportamento tipico della deflessione del carico in compressione e in trazione.

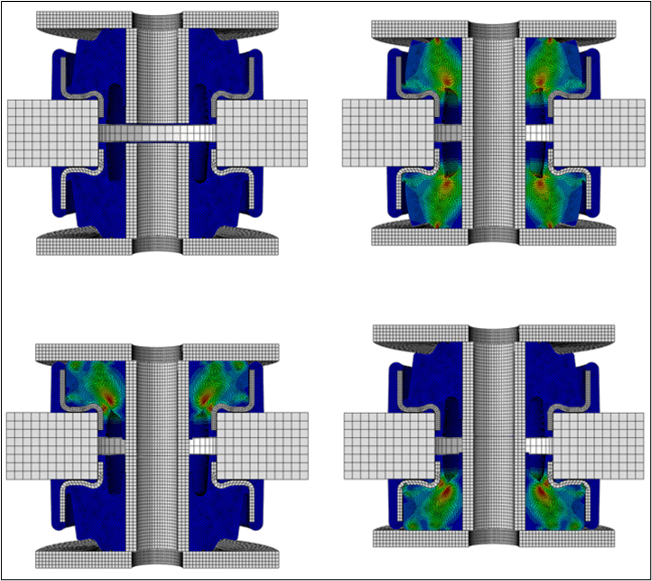

Modello di simulazione FEM |
|---|
Rispetto al supporto CB 130, les CB 125 offre una rigidità assiale molto simile. Tuttavia, la sua rigidità radiale è ridotta. In questa direzione radiale, anche la corsa elastica è aumentata, e questo rende il CB 125 un supporto valido per le applicazioni in cui è necessario isolare non solo le frequenze assiali (verticali) ma anche quelle radiali (orizzontali).
A titolo di esempio, si veda di seguito il confronto tra il CB 130 in 70Sh e il CB 125 in 75Sh, sia in direzione verticale che orizzontale.
Come si può notare, la rigidità assiale è molto simile (con una differenza di 5Sh nella durezza della gomma), ma il CB 125 offre una maggiore corsa elastica in direzione radiale. Pertanto, è meno rigido in questa direzione.
APPLICAZIONI
I supporti antivibranti AMC-MECANOCAUCHO® tipo CB-125 sono utilizzati in applicazioni mobili esposte non solo a forze di compressione e trazione, ma anche a sforzi radiali. Ad esempio, il montaggio a bordo di apparecchiature nelle navi, nelle ferrovie, nei trasporti su strada, come motori, pompe, gruppi elettrogeni o anche cabine di trattori.
