AMC MECANOCAUCHO, UTILIZZANDO SUPPORTI ANTIVIBRANTI IN GOMMA-METALLO, HA FORNITO UNA SOLUZIONE PER ISOLARE UN GRANDE SCHERMO TELEVISIVO MONTATO SU UN TELAIO METALLICO NEL QUEENSLAND, IN AUSTRALIA

A causa della fragilità dell’applicazione e dell'urgenza del progetto, l'ufficio tecnico di AMC-Mecanocaucho ha elaborato un progetto robusto, a prova di errore e facile da installare. Questa soluzione prevedeva l'utilizzo dei supporti in gomma-metallo AMC BSB 150 e BSB 180.

Per isolare lo schermo dalle vibrazioni provenienti dalla struttura metallica è stato necessario rimuovere il collegamento rigido, sostituendolo con un elemento elastico. Questo è stato ottenuto utilizzando i già citati supporti antivibranti gomma-metallo tipo BSB. Per testare e confermare le prestazioni del sistema, è stato creato un modello matematico dell'intero sistema.

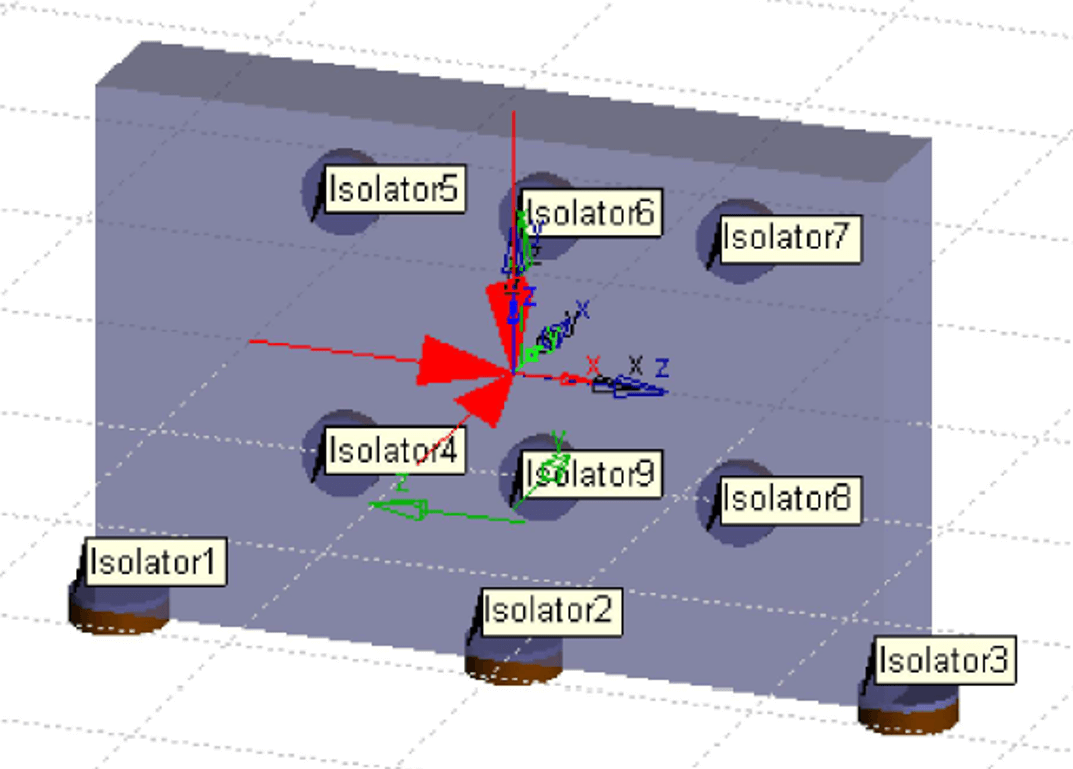

In questo modello matematico è stato aggiunto lo schermo televisivo con i dati della massa e del centro di gravità forniti e sono stati calcolati i momenti d'inerzia dell'intero sistema.

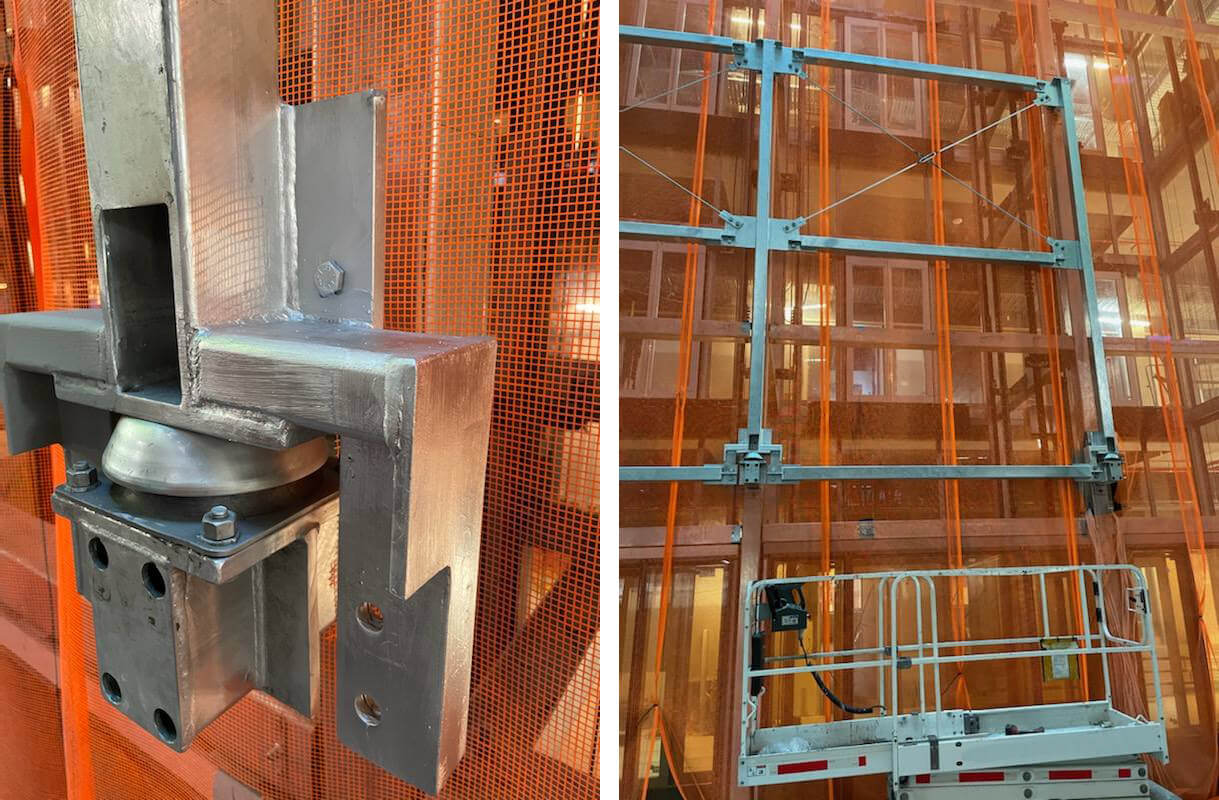

Per questo progetto sono stati considerati nove supporti. Tre di essi, i supporti BSB 180, sono stati posizionati sotto lo schermo e sono responsabili di sostenere la maggior parte del peso presente. A causa della altezza dello schermo era importante fornire stabilità laterale al sistema, per questo sei supporti BSB 150 sono stati aggiunti orizzontalmente.

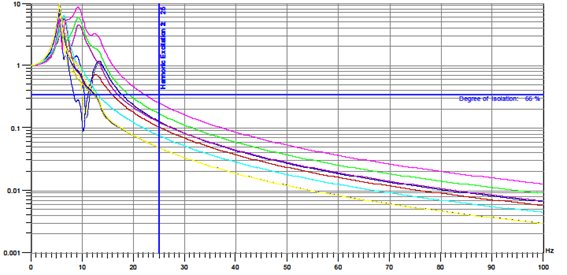

Una volta che il modello matematico è stato completato, sono state aggiunte le eccitazioni sugli assi X Y e Z per visualizzare il livello di isolamento che i supporti avrebbero fornito. Questo viene controllato utilizzando le curve di trasmissibilità che dimostrano i livelli di vibrazione dei supporti antivibranti.

Le curve di trasmissibilità permettono di verificare il livello di isolamento che i supporti antivibranti forniranno alle varie frequenze. Si selezionano gli antivibranti più adatti tenendo conto delle proprietà di rigidezza e di smorzamento, si analizza l'isolamento dalle vibrazioni e la stabilità richiesta.

Le curve di trasmissibilità ottenute dal modello matematico mostrano che i supporti BSB 180 e BSB 150 forniranno un buon equilibrio tra isolamento e stabilità.

Inoltre, il modello di calcolo mostra che le frequenze naturali del sistema saranno al di sotto della frequenza eccitante principale che, in questo caso, è stata considerata pari a 25Hz.

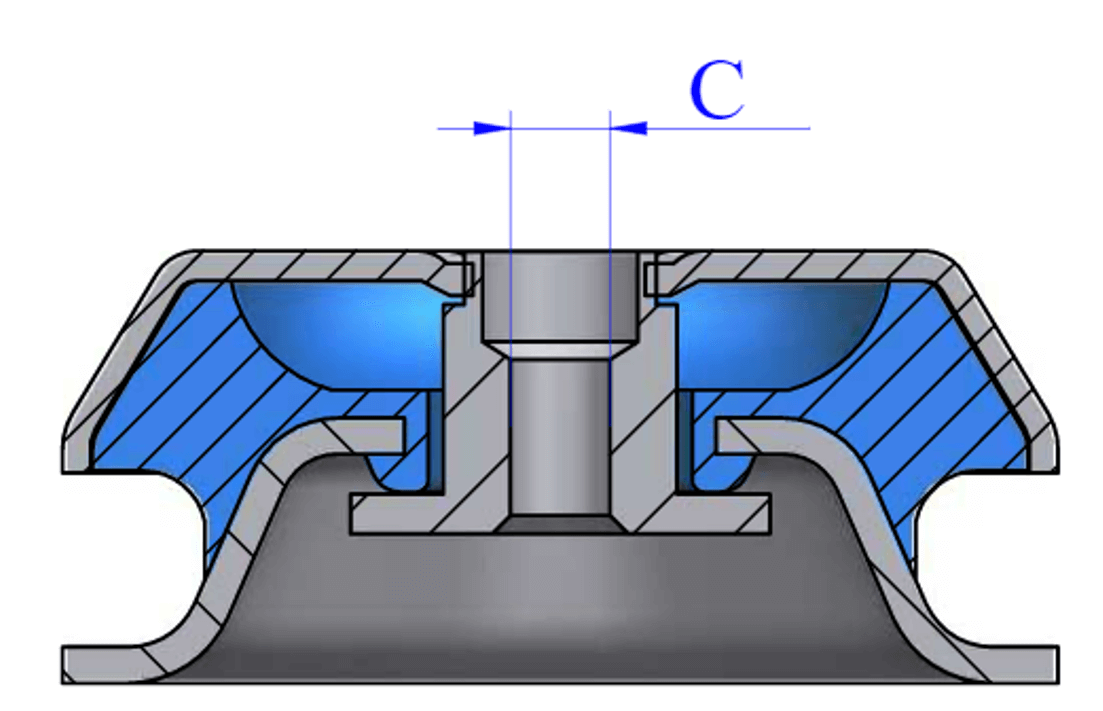

Questa installazione soddisfa tutti i fattori chiave, un elevato livello di robustezza e stabilità fornendo allo stesso tempo un elemento flessibile con una bassa frequenza naturale, questo assicura e fornisce una riduzione delle vibrazioni che potrebbero influenzare il rendimento dell'elemento sospeso. I supporti gomma-metallo BSB si trovano nel catalogo di AMC-Mecanocaucho come prodotto in sicurezza "Fail safe". Questo significa che in caso di una forza a trazione che agisca sui supporti e che superi il limite dell'elemento in gomma, il nucleo interno in sicurezza non permetterà il distacco dell'elemento sospeso.

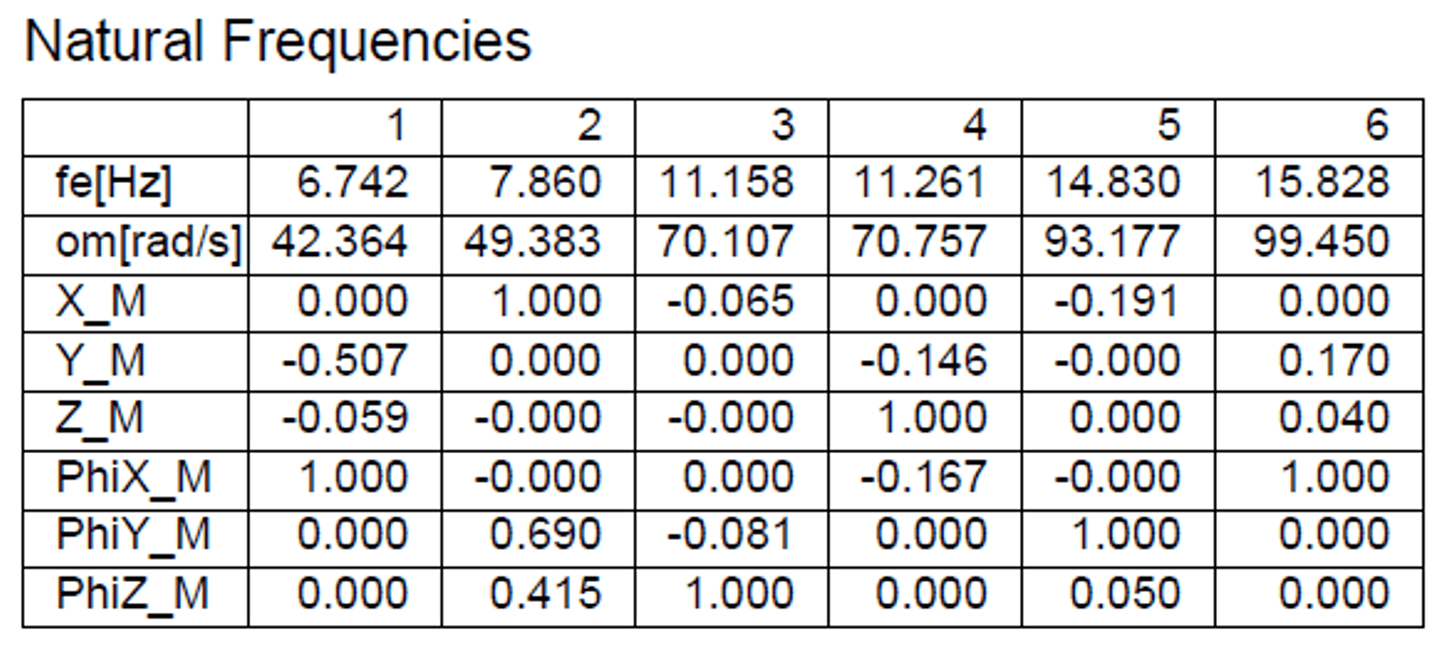

Con questo calcolo e tramite l’utilizzo dei supporti gomma-metallo BSB 150 e BSB 180, è stata stimata una frequenza naturale di 15,8Hz. Oltre a questo, si sono ottenute una buona stabilità e robustezza ed un metodo di installazione semplice.

AMC MECANOCAUCHO produce supporti antivibranti e dispone di un team di Ingegneri Applicativi per aiutare le vostre esigenze di installazione. Non esitate quindi a contattare il nostro Ufficio Tecnico se avete bisogno di aiuto su questo argomento.
