STORIA DELL'EDIFICIO
Questo storico edificio industriale fu progettato da Luis de Landecho e fu costruito nel 1905 per essere utilizzato originariamente come sala macchine dell'impresa di gassificazione industriale Cerro de la Plata.
L'edificio si trova in via Ombú a Madrid, vicino alla via Méndez Álvaro e di fronte al centro commerciale Corte Inglés.
Figura 2. Posizione dell'edificio
INFORMAZIONI SUL PROGETTO
Acciona ha acquistato l'edificio in disuso da Naturgy nel 2017 per realizzare un progetto di edilizia sostenibile e farlo diventare la propria sede con più di 10.000 m2 di nuovi uffici.
Il progetto sostenibile consiste in quanto segue:
-
Conservazione di più di 10.000 tonnellate di mattoni della struttura esterna.
-
Riabilitazione dell'involucro dell'edificio.
-
Costruzione di una struttura interna sostenibile in legno proveniente da foreste locali, che risparmierà più di 1.000 tonnellate di CO2 e sarà riciclabile e rimovibile.
-
Un lucernario centrale che porta la luce naturale all'interno e incorpora piastre di silicio che generano elettricità.
-
Un parco di 10.000 m2 che confina con l'edificio con 300 alberi di specie locali con spazi di lavoro all'aperto e aree di incontro informali.
L'edificio si trova su una proprietà che è vicina alle ferrovie suburbane di superficie ed a una linea metropolitana sotterranea che trasmette vibrazioni all'edificio.
La Margarida Acoustic Engineering ha misurato queste vibrazioni all'interno dell'edificio e, anche se il livello massimo di emissione di vibrazioni previsto dalla legge è di 79dB-s e quindi rispetta il Regio Decreto 1367/2007 che definisce un massimo di 84 dB-s negli uffici, il costruttore ha deciso di isolare la struttura in legno all'interno dell'edificio per garantire un buon comfort agli utenti presenti negli uffici.
AMC-MECANOCAUCHO®, in collaborazione con la società VSL, ha realizzato uno studio basato sui carichi e sulla superficie di appoggio della struttura in legno forniti dallo Studio di Architettura, tenendo conto della misurazione delle vibrazioni fornita dall'Ingegneria acustica precedentemente menzionata.
-
Sono stati effettuati dei calcoli per determinare la densità di Sylomer/Sylodyn che meglio si adattasse al carico di ogni supporto.
-
In secondo luogo, è stato determinato lo spessore di Sylomer/Sylodyn richiesto per ogni supporto per fornire un corretto isolamento dalle vibrazioni.
-
Si stima un livello massimo di emissione di vibrazioni residue di 67 dB, equivalente a 12 dB di isolamento.
Figura 3. Grafico dell'attenuazione
Figura 4. Spettri di vibrazione
AREE DI AZIONE

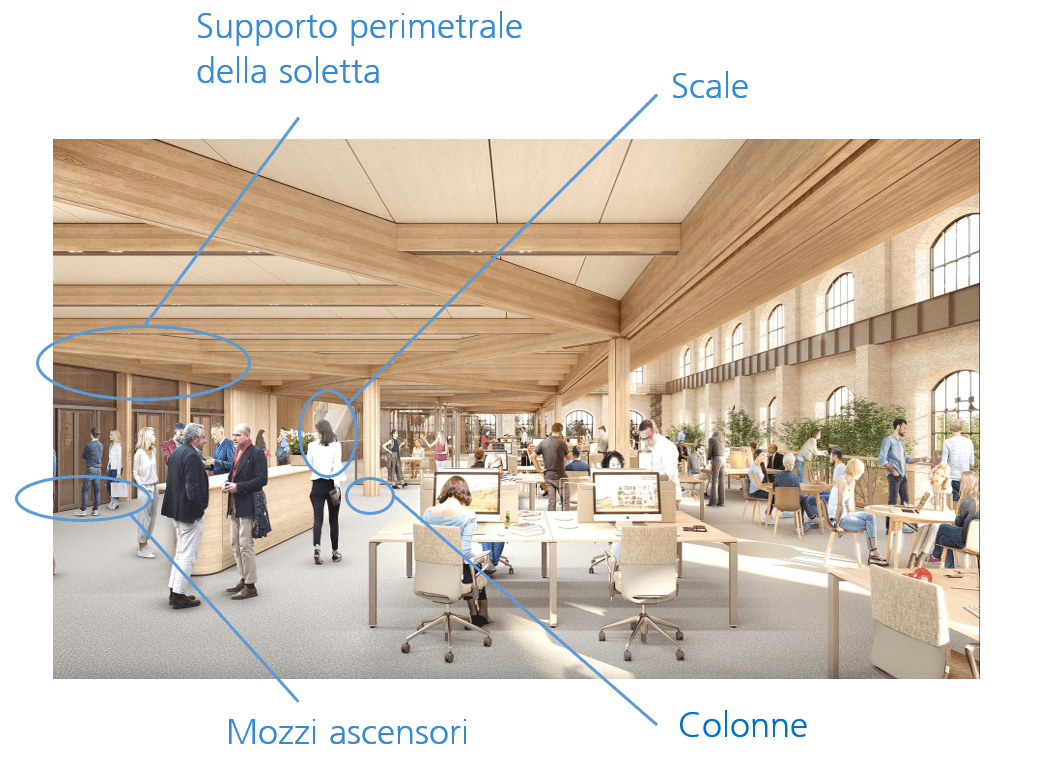

Figura 5. Aree di intervento per l'isolamento della struttura in legno
AMC-MECANOCAUCHO® identifica ogni pad e ogni striscia di Sylomer/Sylodyn uno per uno e li posiziona in gruppi in base alla zona di azione al fine di migliorare la facilità di installazione di ogni elemento nella sua corretta posizione in loco.
Mozzi ascensori
Figura 6. Materiale isolante per i mozzi degli ascensori
Figura 7. Mozzi degli ascensori
Scale
Figura 8. Materiale isolante per le scale
Figura 9. Scale
Colonne
Figura 10. Materiale isolante per le colonne
Figura 11. Colonne
Supporto perimetrale della soletta
Figura 12. Materiale isolante per il supporto perimetrale della soletta
Figura 13. Supporto perimetrale della soletta
AMC-MECANOCAUCHO® produce supporti antivibranti e dispone di un team di Ingegneri Applicativi per assistervi nelle vostre esigenze di installazione, se avete bisogno di assistenza su questo argomento non esitate a contattare il nostro Ufficio Tecnico.
