Name: SUPPORTI ST PER TERMINALI DI SCARICO MARINI
Brand: AMC Mecanocaucho

Supporti di scarico inclinabili che consentono l'espansione termica del condotto. Struttura fail-safe resistente a trazione e compressione con zincatura anticorrosiva.

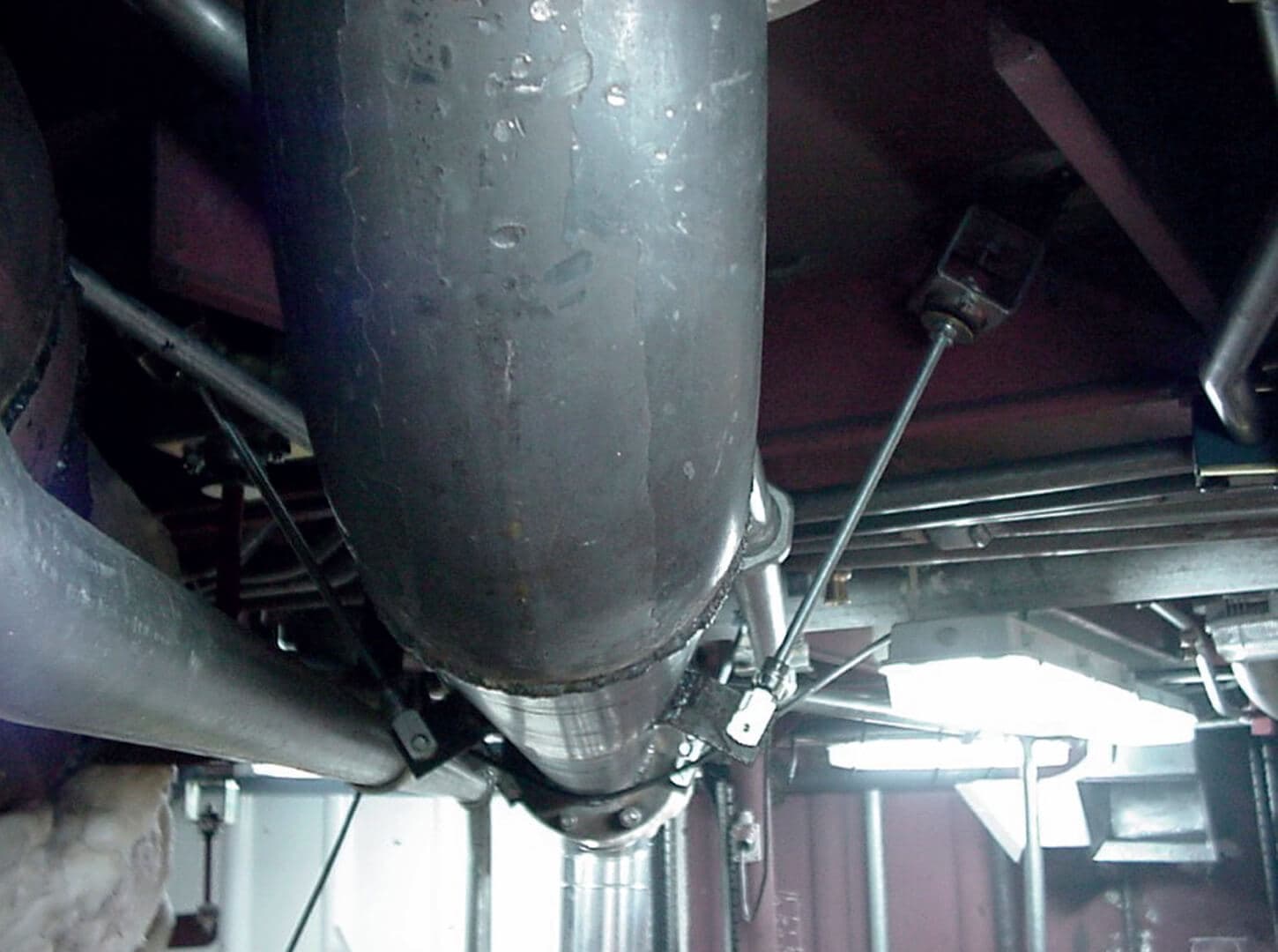

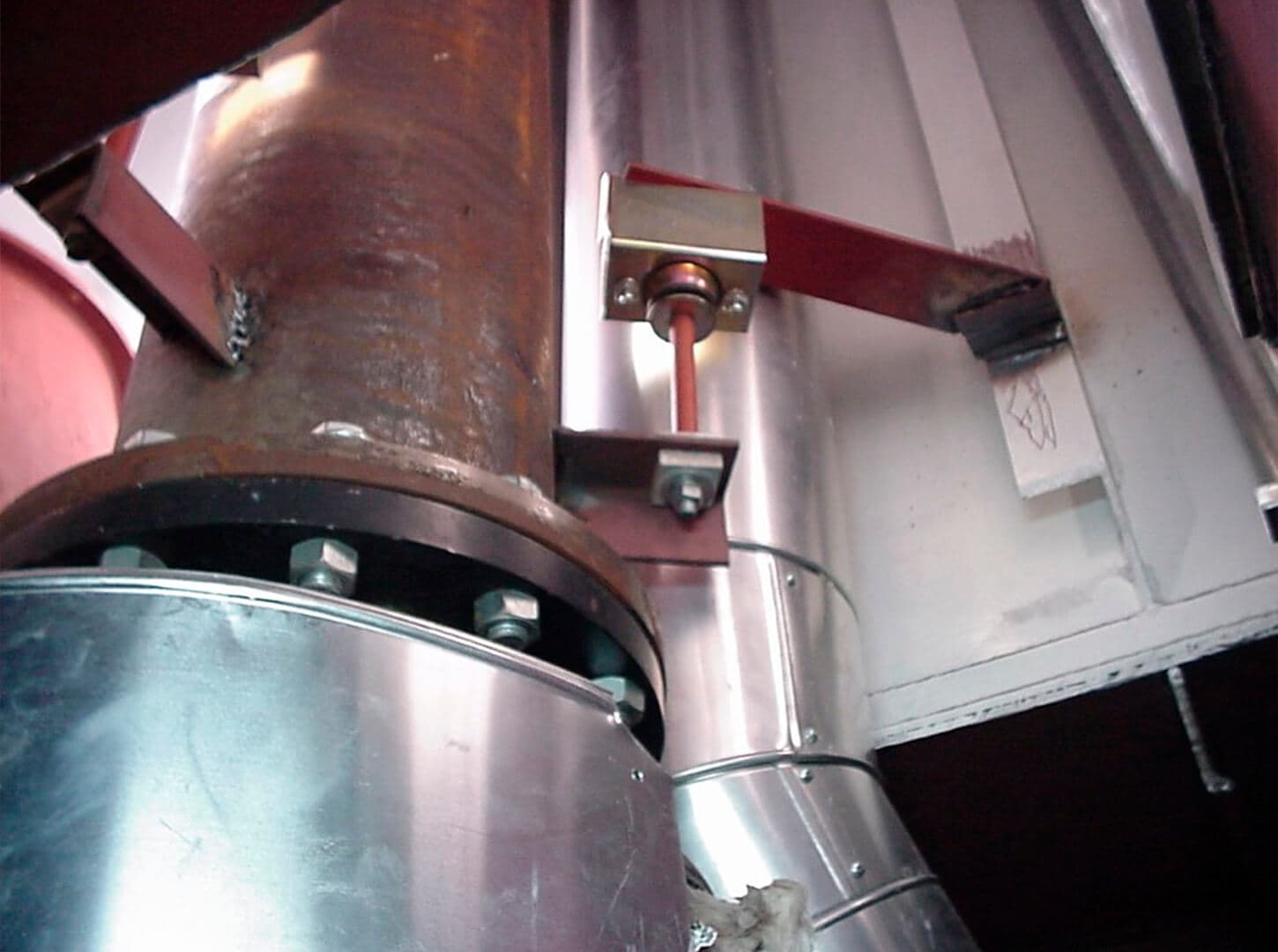

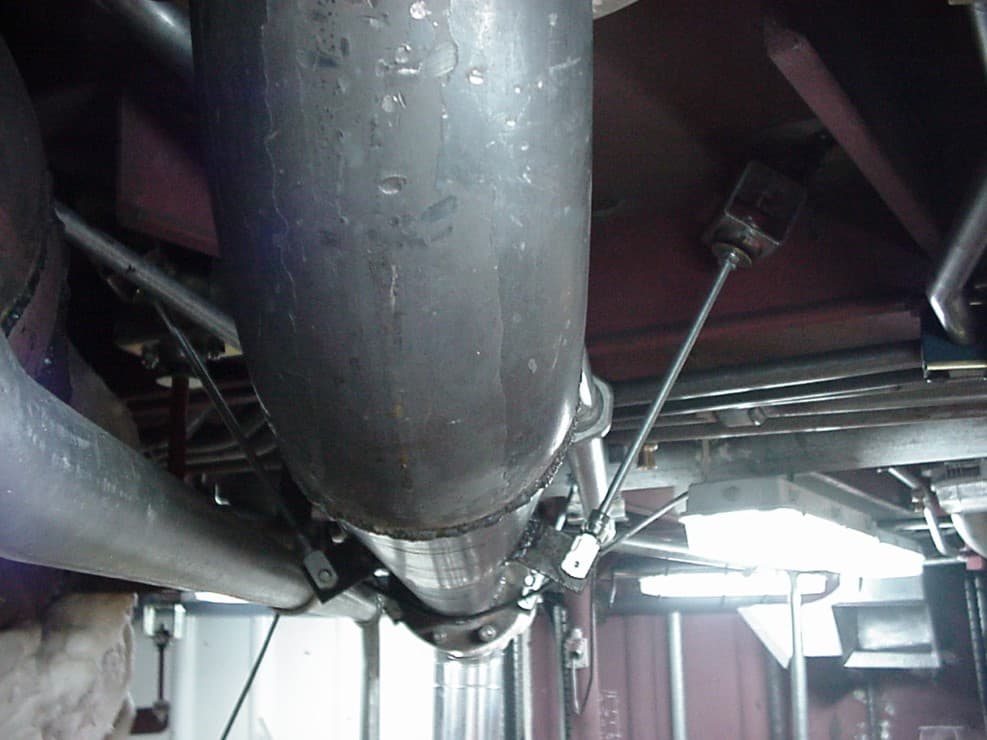

I supporti AMC-MECANOCAUCHO ST per terminali di scarico marini, sono progettati per sospendere questi ultimi in applicazioni marine.

TIPO A

TIPO B

TIPO C

Tipo	Codice	Descrip.	Carico Max.(kg)	A(mm)	Durezza	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	Fig.
TIPO A	709101	ST-100 45Sh	75	50	45 Sh	325	118	10	50	110	100	M12	-	1
	709105	ST-100 60Sh	140	50	60 Sh	325	118	10	50	110	100	M12	-	1
	709111	ST-150 45Sh	100	50	45 Sh	325	118	10	50	110	100	M12	-	1
	709115	ST-150 60Sh	180	50	60 Sh	325	118	10	50	110	100	M12	-	1
	709121	ST-250 40Sh	140	80	40 Sh	477	130	15	70	120	120	M16	-	2
	709125	ST-250 60Sh	300	80	60 Sh	477	130	15	70	120	120	M16	-	2
	709131	ST-500 60Sh	500	80	60 Sh	477	130	15	70	120	120	M16	-	2
	709135	ST-500 70Sh	750	80	70 Sh	477	130	15	70	120	120	M16	-	2

Tipo	Codice	Descrip.	Carico Max.(kg)	A(mm)	Durezza	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	2D	3D
TIPO B	709141	ST-1000 65Sh	1100	100	65 Sh	485	115	10	40	175	150	M20	50
TIPO B	709145	ST-1000 75Sh	1560	100	75 Sh	485	115	10	40	175	150	M20	50

Tipo	Codice	Descrip.	Carico Max.(kg)	A(mm)	Durezza	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	2D	3D
TIPO C	709151	ST-2000 60Sh	2000	100	60 Sh	500	130	12	50	225	200	M30	66

Caratteristiche tecniche

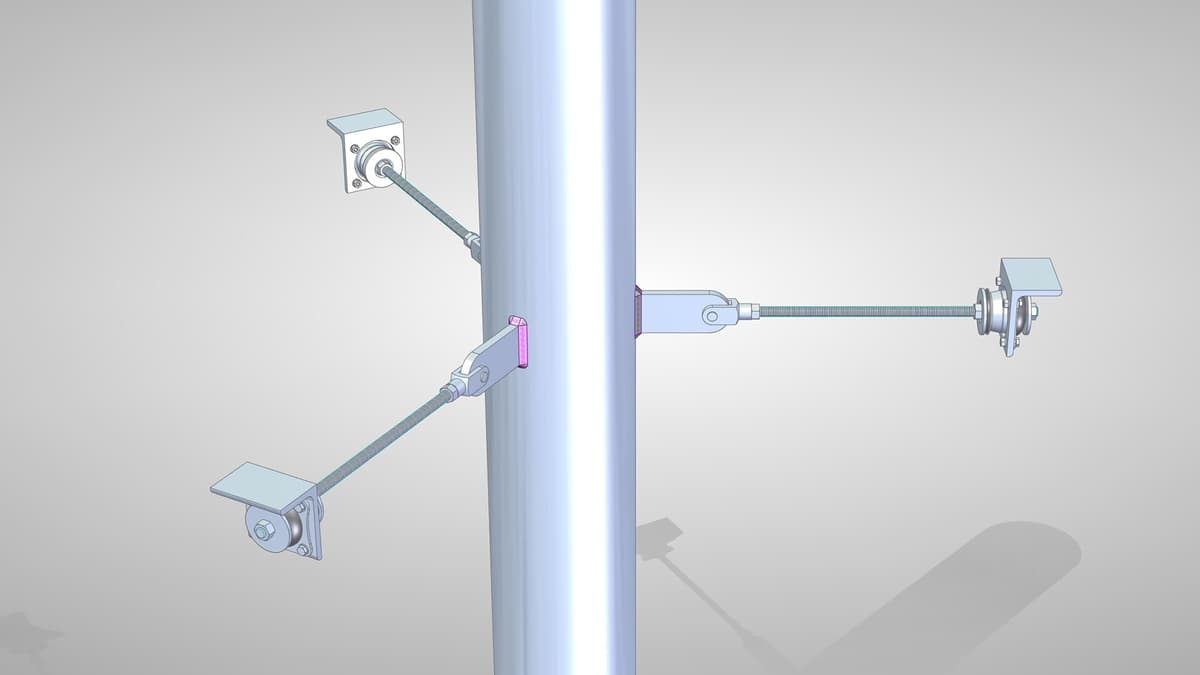

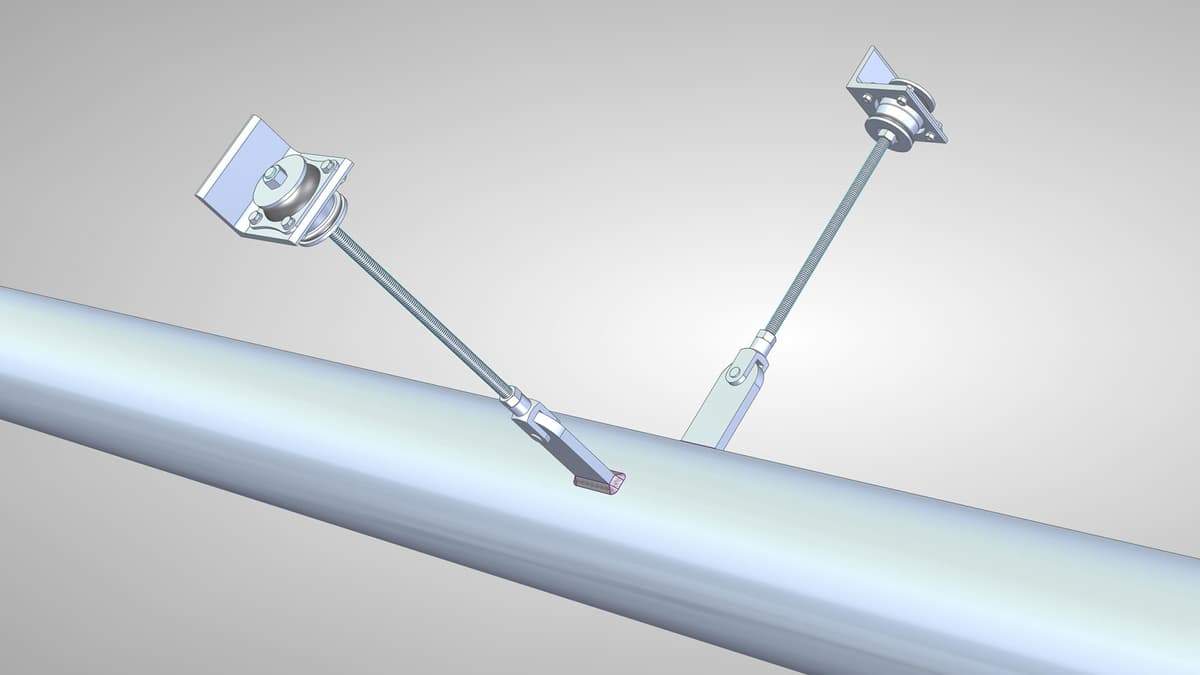

Il loro particolare design permette al condotto di muoversi quando esposto a dilatazioni e contrazioni termiche. Ci sono 11 diversi modelli per soddisfare carichi da 40 a 2.000 kg.

Tutti i supporti ST per terminali di scarico marini sono fabbricati in sicurezza per essere in grado di resistere a elevati carichi sia a compressione che a trazione. Questo fornisce una maggiore sicurezza per l'applicazione.

Proprietà elastiche
