Das elastische Material der Akustik-Schwingungsdämpfer von AMC-MECANOCAUCHO® TLG + Sylomer® besteht aus zwei elastischen Sylomer®-Schichten, die jeweils unterschiedliche Dichten für unterschiedliche Belastungen aufweisen.
Die Sylomer®-Schichten sind in einem Aluminiumgehäuse eingeschlossen und das innere Metallteil in Kombination mit dem äußeren Gehäuse spannen die Sylomer®-Schichten vor. Der Zweck dieser Vorspannung ist, die Auslenkung des Schwingungsdämpfers bei Belastung zu minimieren. Somit ist der Schwingungsdämpfer für Anwendungen geeignet, bei denen Stabilität entscheidend ist.
Die Form der Metallteile begrenzt die vertikale Bewegung, wenn der Akustik-Schwingungsdämpfer einer Zugbelastung ausgesetzt ist, und gestaltet die Lagerung so ausreißsicher.
Aufgrund des Eigenschaften von Aluminium und der Öl- und Wasserresistenz des Polyurethan-Verbunds Sylomer®, ist der TLG + Sylomer® Akustik-Schwingungsdämpfer für die Verwendung im Außenbereich geeignet.
Sylomer® ist ein mikrozelluläres Polyurethanmaterial, das besonders für die Körperschallisolierung geeignet ist.

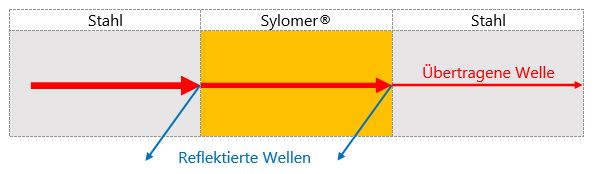

Der Lärm muss verschiedene Bereiche durchdringen, jeder Bereich davon mit seiner eigenen akustischen Impedanz. Ein Teil der Energie wird an jeder Grenze der Materialänderung reflektiert, wie nachfolgend illustriert ist:
Je größer die Differenz der Impedanz an jeder Grenze ist, desto größer ist die Energie der reflektierten Wellen und desto kleiner die Energie der übertragenen Welle.
Eine Hauptanwendung für den TLG + Sylomer® Akustik-Schwingungsdämpfer ist die Körperschallisolierung von Garagentorrahmen, wo der durch den Mechanismus verursachte Lärm mit sehr geringen Auslenkungen isoliert ist. Dieser Schwingungsdämpfer kann aber auch noch bei vielen weiteren Anwendungen zum Einsatz kommen, wenn höhere Lasten an einer Wandbefestigung auftreten.
TLG + Sylomer Akustik-Schwingungsdämpfer werden mit den Standardklemmen nach DIN 6316 installiert, wie auf dem nachfolgenden Bild zu sehen ist:
Die Abmessungen des Schwingungsdämpfers TLG + Sylomer® können der folgenden Abbildung entnommen werden:

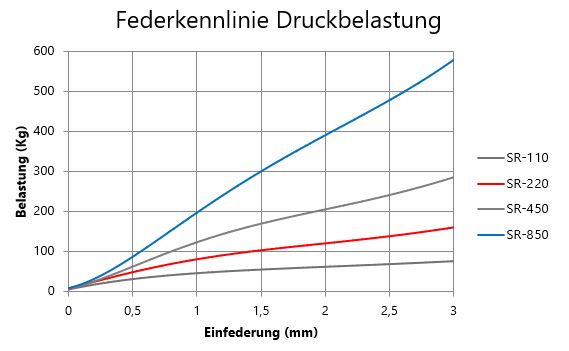

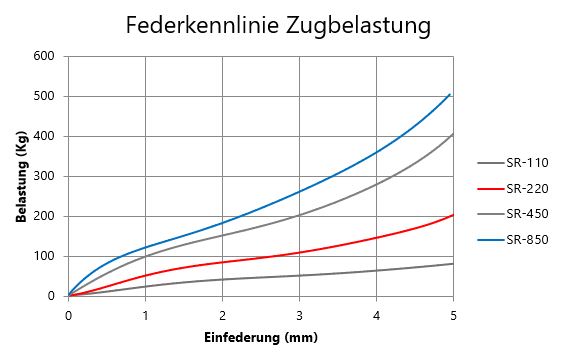

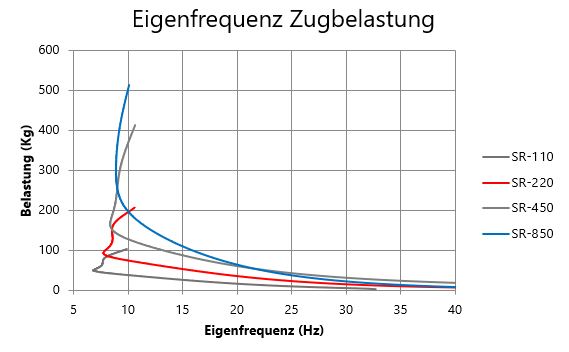

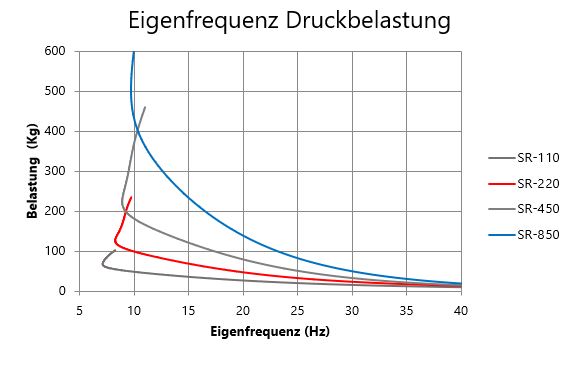

Die Standardklemmen nach DIN 6316 sind bei dem Schwingungsdämpfer inkludiert. Das Produkt ist in unterschiedlichen Sylomer®-Dichten erhältlich. Die unterschiedlichen Typen und deren elastischen Eigenschaften sind nachfolgend aufgeführt:
|
Description
|
MAX. LOAD (Kg)
|
Code
|
|
TLG + Sylomer® 110
|
40
|
176522
|
|
TLG + Sylomer® 220
|
75
|
176523
|
|
TLG + Sylomer® 450
|
120
|
176524
|
|
TLG + Sylomer® 850
|
190
|
176525
|
