Die richtige Auswahl von Schwingungsdämpfern ist der Schlüssel zur Erzielung guter Schwingungsisolationswerte bei Klima- und Kühlgeräten. Wenn die Schwingungsdämpfer jedoch falsch installiert werden kann das Ergebnis der Schwingungsentkoppelung suboptimal ausfallen. In diesem Artikel beschreiben wir gute Installationspraktiken mit Beispielen dafür, was zu tun und zu vermeiden ist, um eine optimale Schwingungsisolierung und Schalldämmung zu erreichen.
Jeder Anwendungsfall ist anders und hat Besonderheiten. Tatsächlich gibt es viele Faktoren, die sich auf die Schwingungsübertragung auswirken können, wie z.B. die in der Struktur verwendeten Materialien (Holz oder Beton) oder die Position, an der die Maschine stehen soll (ebenerdig oder auf dem Dach) und die Art des Raumes, der an den Maschinenraum angrenzt ( empfindlich oder unempfindlich hinsichtlich Schall und Vibrationen). Auch wenn es schwierig ist alle Probleme zu definieren, die auftreten können, werden wir hier einige gängige Probleme aufzeigen und beschreiben, wie sie vermieden werden können.
1.- STEIFIGKEIT DES HILFSRAHMENS BEI VERWENDUNG VON FEDERELEMENTEN
Der Hersteller des Lüftungsgeräts muss nachweisen, dass sein Rahmen ausreichend steif ist, um auf speziellen Schwingungsdämpfern gelagert zu werden. Wir empfehlen in allen Fällen, ihn durch die Schaffung eines Rahmens aus IPN 120-Profilen zu verstärken, die mindestens über die gesamte Längsseite angebracht sind. Die Schwingungsdämpfer mit Schraubendruckfedern werden zunächst in regelmäßigen Abständen unter dem Geräterahmen angebracht. Wenn die Einfederung der Federlager beim Einbau als nicht ausreichend homogen angesehen wird, muss die Position der Schwingungsisolatoren durch das Zusammenrücken der Schwingungsdämpfer in den am stärksten eingefederten Bereichen angepasst werden.
Abb. 2: Darstellung, wie ein zusätzliches IPN-Profil unter dem Rahmen einer Klimaanlage hinzugefügt werden kann.
2.- STEIFIGKEIT DER HALTERUNGEN
Die Aufnahmen der Schwingungsdämfper sollten mindestens zehnmal so steifi sein wie die Schwingungsdämfper selbst. Wenn sie weicher sind, kann ihre Steifigkeit die Schwingungsisolierung des Systems beeinträchtigen und auch zu einer Beschädigung der Schwingungsdämpfer führen.
Abb. 3: Installation von DRD 130 -Halterungen an einer HLK-Anlage, bei der die verwendeten Halterungen schwächer sind als der Gummi selbst.
3.- GRÖSSE DER AUFLAGEFLÄCHE UNTER DEM SCHWINGUNGSDÄMPFER
Die Flansch- oder Grundplatte der Schwingungsdämpfer muss vollflächig unterstützt sein um optimale Ergebnisse bei der Schwingungsisolierung zu erzeugen und Beschädigungen an den Schwingungsdämpfern zu vermeiden.
Abb. 4: Installation von DRD 130 Schwingungsdämpfer an einer Klimaanlage, wobei die Flanschplatte nicht vollflächig von dem Metallträger unterstützt wird.
4.- BREITE DER TRAGPROFILE BEI VERWENDUNG TSR SCHWINGUNGSDÄMPFER.
Auch bei der Verwendung von reinem Elastomer als Lagerungselement wie z.B. bei Sylomer Pads ist es wichtig, dass das Elastomer vollflächig belastet wird, Wenn dies durch die Konstruktion der Maschine nicht gewährleistet ist, kann mit einer zusätzlcihe Metallplatte auf dem Elastomer die Belastung vollflächig verteilt werden
Abb. 5: Darstellung einer HVAC-Anlage mit korrekt dimensionierten Sockeln für eine Sylomer® Lagerung
5.- Entkoppelung einer stark schwingenden Rohrleitung
Wenn die Schwingungsamplitude der Rohrleitung hoch ist, ist es sinnvoll, die Amplitude an der Quelle zu reduzieren. Dies kann durch eine zusätzliche Dämpfung des Systems erreicht werden. Ein guter Weg, dies zu erreichen, ist das Hinzufügen einer Trägheitsplatte, die auf schwingungsdämpfenden Lagern befestigt wird. Auf diese Weise wird die Schwingungsenergie verringert und das aufgehängte Element gedämpft. Die Verwendung von Sylomer®-Bändern am Umfang der Rohrleitung und an der Basis der Schwingungsdämpfer trägt dazu bei, die Übertragbarkeit von Hochfrequenzen zu vermindern.
Abb. 6 Darstellung einer stark schwingenden Rohrleitung auf einem Maschinenfundament mit Vibrabsorber+Sylomer®-Schwingungsdämpfern
6.- INSTALLATION KLIMA- UND KÜHLGERÄTEN MIT EINER HOHEN SCHWERPUNKTLAGE.
Maschinen, deren Schwerpunkt in einer hohen Position liegt, neigen zur Instabilität. Die erste Maßnahme kann darin bestehen, Schwingungsdämpfer mit einer höheren Steifigkeit zu verwenden. Dadurch kann zwar das Stabilitätsproblem gelöst werden. Wenn die Steifigkeit erhöht wird, steigt die allerdings die Eigenfrequenz des Systems. Dies führt zu einer Abnahme der Schwingungsisolation.

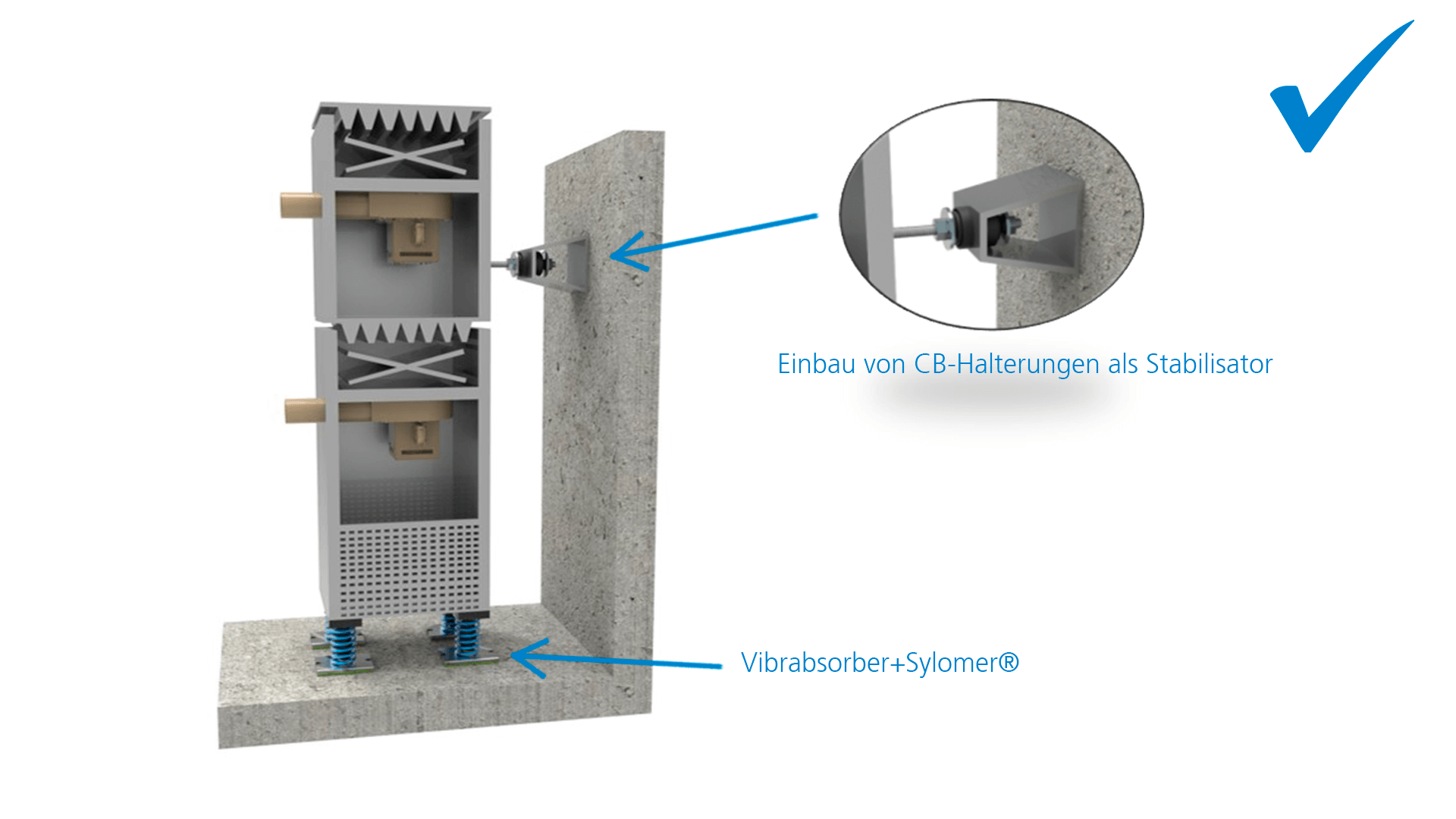

Ein einfacher Ansatz ist die Verwendung von zusätzlichen Stabilisatoren. Die Installation von Stabilisatoren an den Punkten mit der höchsten Amplitude kann verwendet werden, dennoch muss besonders darauf geachtet werden, dass diese Anbindung keine übermäßigen Schwingungen auf die angrenzenden Strukturen überträgt (Schallbrücke). Die Anbindung sollte nur dann eingreifen wenn die Maschine zu große Auslenkungen zeigt, bei normalem Betrieb aber die Anlage nicht am freien Schwingen hindern. Abb. 7 zeigt eine KlimaaAnlage, die mit einem CB-Schwingungsdämpfer installiert wurde, der als mehrachsiger Puffer wirkt.
Bild 7: Auf CB-Halterungen installierte HVAC-Geräte, die als Multiaxialpuffer fungieren.
Eine weitere Möglichkeit ist die Verwendung von Federbefestigungen mit integrierter Wegbegrenzung. Die Schwingungsdämpfer vom Typ Vibrabsorber+Sylomer® Anti Seismic VISCO-version dieser Schwingungsdämpfer zusätzliche Stabilität durch die integrierte hydraulische Dämpfung bieten.
VIDEO
Abb. 8 Video des Vibrabsorber+Sylomer Antiseismikums bei der Arbeit an einer HLK-Anlage.
Abb. 9 Querschnitt einer antiseismischen Version von Vibrabsorber+Sylomer Klicken Sie hier, um Videos über die Funktionsweise dieser Schwingungsisolatoren zu sehen.
Abb. 10 Abbildung einer hohen aufbauenden Maschine mit integrierter Webbegrenzung auf den Federelementen Die 2 VSH Vibrabsorber+Sylomer Anti Seismic Schwingungsdämpfer sind relativ weit unten installiert.
Diese erdbebensicheren Halterungen sind einfach zu installieren. Das folgende Video zeigt, wie einfach sie installiert werden können.
VIDEO
Abb. 11: Video der Installation von Vibrabsorber+Sylomer Anti-Seismic Mounts.
7.- ELASTISCHE DECKENABHÄNGUNG EINES KLIMA- ODER KÜHLGERÄTS

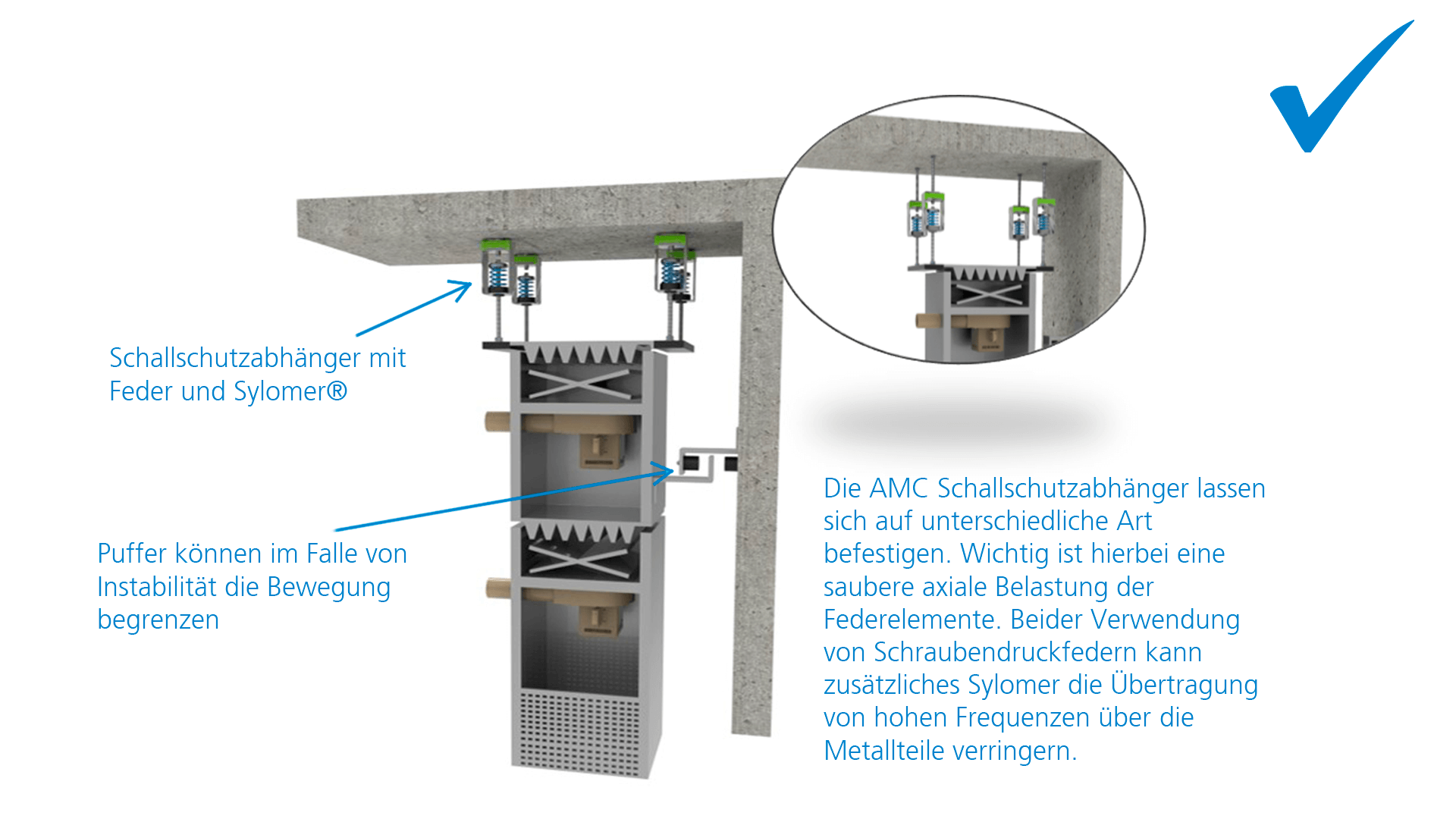

Abbildung 12. Elastisch aufgehängte HVAC-Geräte mit SRS+Sylomer®-Akustikabhängern
Eine saubere axiale Belastung der Schallschtuzabhänger ist wichtig, um jeglichen Kontakt von Metall zu Metall und eine daraus resultierende Schallbrücke zu vermeiden. Obwohl der SRS+SYLOMER Akustikaufhänger von Mecanocaucho eine Gummiaufnahme enthält, um einen Metall-Metall-Kontakt zu vermeiden, ist es vorzuziehen, dass die Gewindestange keinen Kontakt mit dem Gummiaufnahme hat.
Abb. 13: Richtige und falsche Installationsdarstellung von SRS+Sylomer®-Akustikabhängern
Wenn Sie daran interessiert sind, weitere Informationen zu diesem Thema zu erhalten, finden Sie weitere Informationen unter KORREKTE INSTALLATION VON FEDERHÄNGERN ZUR OPTIMIERUNG DER SCHALLDÄMMUNG.
8. ELASTISCHE LAGERUNG VON PUMPEN AUF SCHWINGUNGSDÄMPFERN.

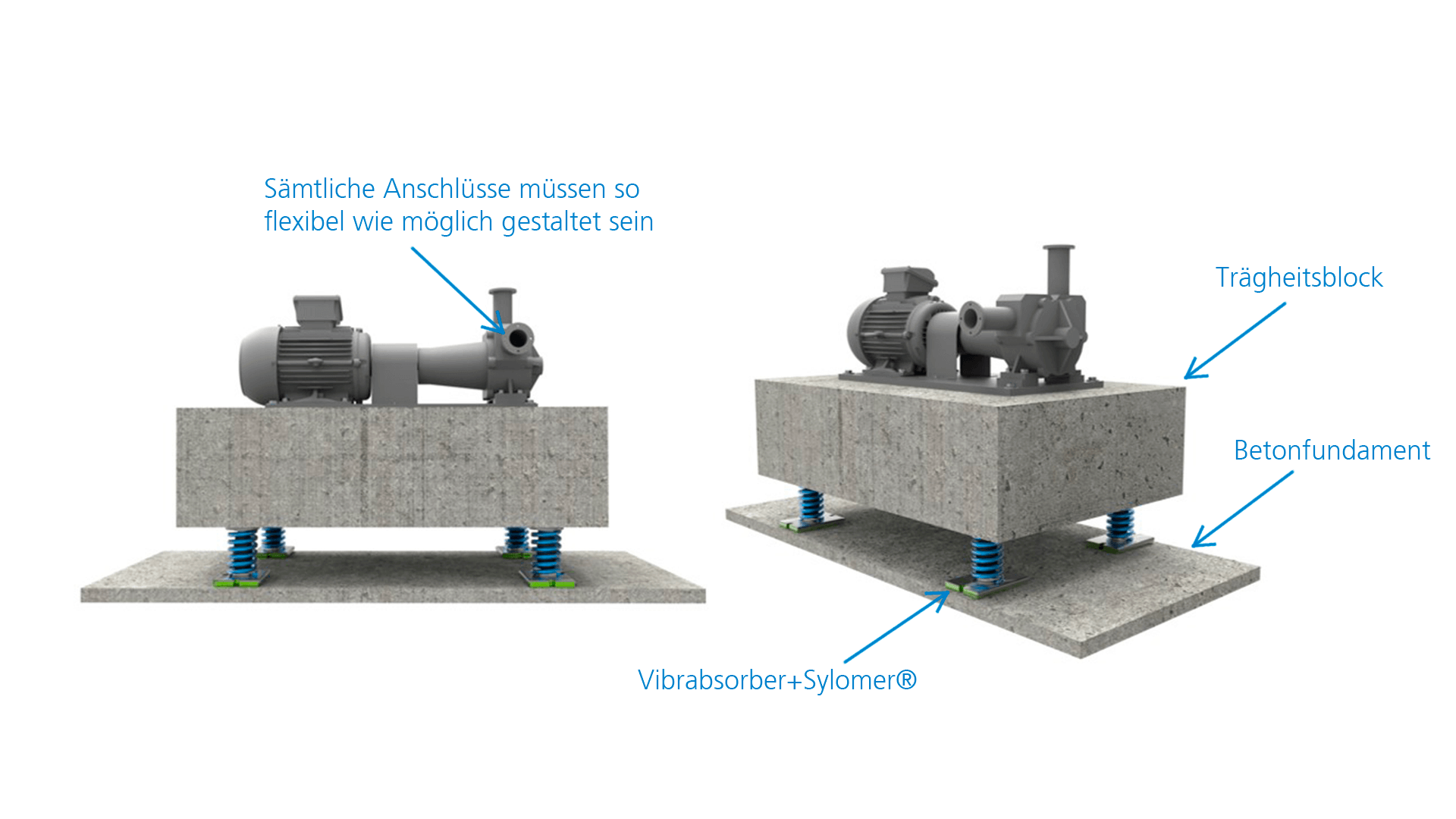

Da bei Pumpen die dynamische Belastung oft größer als die statische Last ist, neigt die elastisch gelagerte Baugruppe bei Stopp und Startvorgängen dazu, sich auf diesen Schwingungsdämpfern zu bewegen, wenn sie nicht an einem Maschinenfundament befestigt ist. Folglich ist es zur Vermeidung größerer Bewegungen während des Durchlaufens der Resonanz und damit zur Vermeidung mechanischer Ausfälle notwendig, träge Massen unter den Pumpen einzusetzen, um die dynamische Last im Vergleich zur statischen Last relativ gering zu machen. Daher werden die Pumpen über einen Trägheitsbetonblock auf den Isolatoren installiert:
Für weitere Informationen zu diesem Thema können Sie auf den folgenden Artikel klicken. “SCHWINGUNGDÄMPFUNG VON INDUSTRIEMASCHINEN. ERREICHUNG DER BESTMÖGLICHEN KOMBINATION AUS SCHWINGUNGSENTKOPPELUNG UND STABILITÄT DURCH DEN EINSATZ VON ZUSÄTZLICHER MASSE UND OPTIMAL EINGESTELLTEN SCHWINGUNGSDÄMPFERN ”.
AMC MECANOCAUCHO stellt Schwingungsdämpfer her und verfügt über ein Team von Anwendungsingenieuren, die Ihnen bei Auswahl und Einsatz behilflich sind. Zögern Sie also nicht, unsere technische Abteilung zu kontaktieren, wenn Sie Hilfe zu diesem Thema benötigen.
