CONSEJOS DE INSTALACIÓN PARA SOPORTES MARINOS
La correcta posición de los soportes puede influir en los modos de vibración y reducir las frecuencias naturales del elemento suspendido, aumentando así el nivel de aislamiento.
Factores clave a tener en cuenta:
- Todos los soportes deben soportar una carga estática similar. En la dirección longitudinal, los soportes deben instalarse simétricamente con respecto al centro de gravedad total (COG).
- Para lograr las frecuencias naturales más bajas posibles y mejorar la distribución de la carga dinámica, los soportes deben instalarse simétricamente con respecto al COG en la dirección transversal.
- Para minimizar las fuerzas dinámicas transmitidas por los soportes, se recomienda instalarlos en el Eje de Torsión Neutro (NTA), una línea imaginaria que conecta los soportes delanteros y traseros con el centro de gravedad total.
- Si los soportes son blandos (para reducir las fuerzas transmitidas) y se instalan en el NTA, las fuerzas dinámicas pueden aislarse eficazmente.
SOLUCIONES
Los soportes marinos están diseñados para ser instalados en posición vertical. Si se instalan inclinados, el peso del equipo suspendido generará cargas radiales estáticas, lo que podría provocar que el casquillo interno llegue al final de su recorrido. Esto aumentaría drásticamente la rigidez del soporte y reduciría la capacidad de aislamiento de vibraciones.
Por ello, AMC recomienda instalar los soportes en posición vertical, de modo que el peso del sistema suspendido actúe en la dirección axial de los soportes.
Puntos importantes en la instalación:
- Alinear correctamente el equipo suspendido con los soportes antivibratorios y las bases de fijación.
- Evitar fijar los soportes en una posición desalineada, ya que esto aumentaría su rigidez y reduciría la capacidad de aislamiento de vibraciones. Además, si el casquillo interno llegara al final de su recorrido, podría producirse un efecto de martilleo.
- La desalineación genera tensiones adicionales en el elastómero, lo que podría afectar su durabilidad.

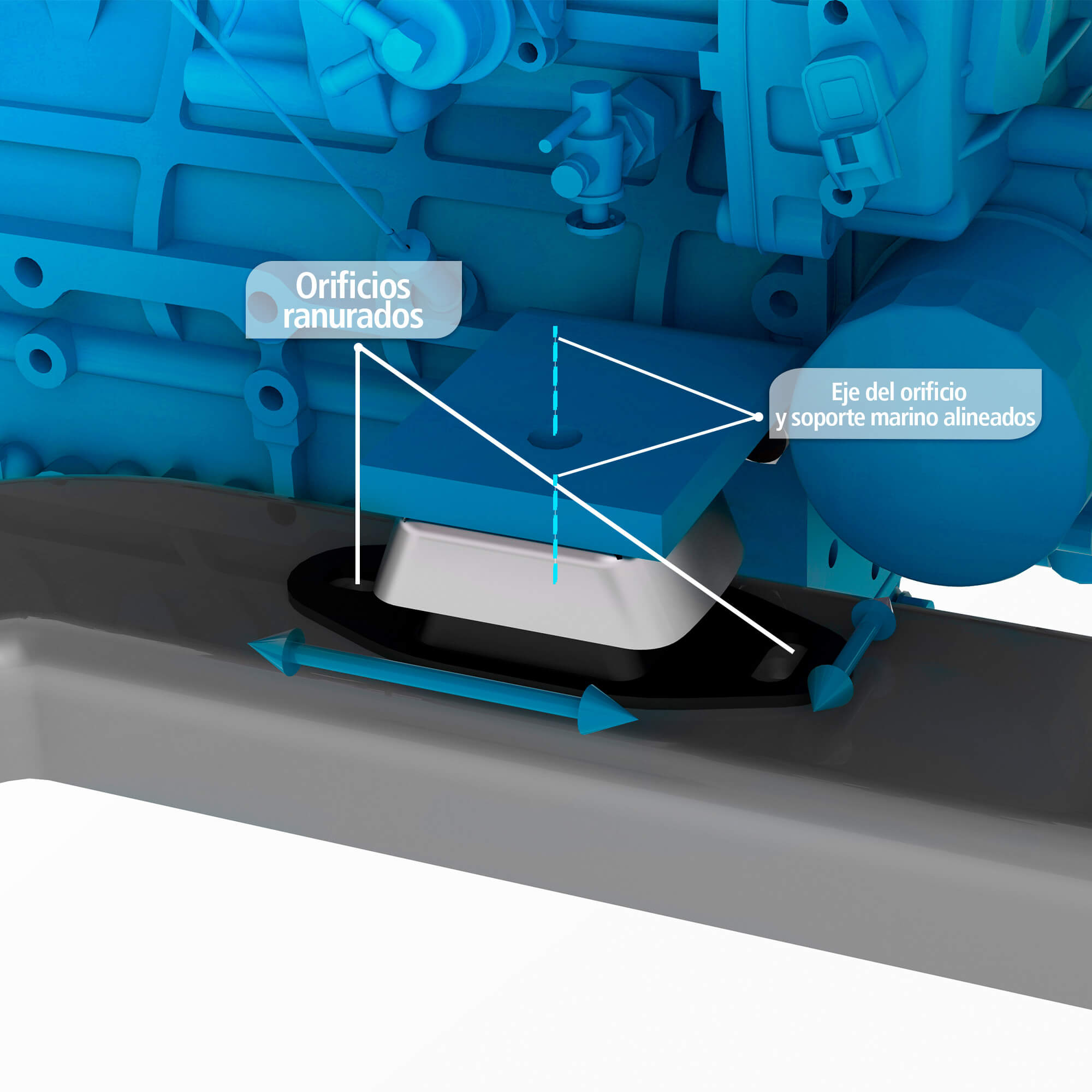

- Los orificios ranurados facilitan el ajuste de la posición de los soportes marinos para mantener la alineación correcta.
Una vez alineados, se pueden fijar las bases de los soportes marinos:
Precauciones al apretar los tornillos:
Durante el apriete del tornillo superior, es importante evitar torsionar la goma. La torsión innecesaria aumenta la tensión en el elastómero y en las superficies de unión, lo que podría provocar la aparición prematura de grietas o el fallo de la adhesión entre la goma y la base metálica.
Para evitar la torsión de la goma, hay varios métodos:
- A veces la fricción entre superficies es suficiente para evitar la torsión de la goma.

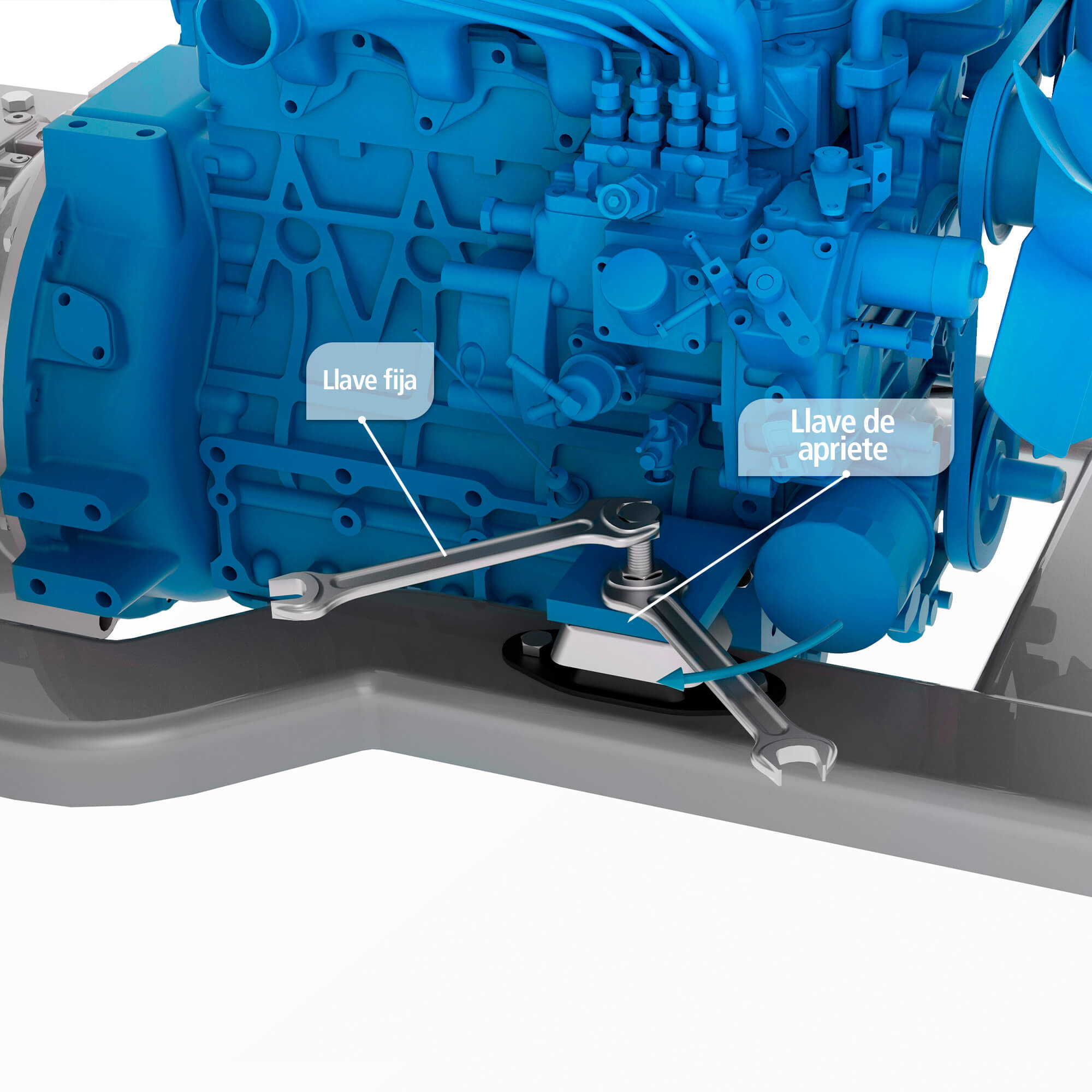

- Utilizar un par de llave y tuerca: Mientras una llave sujeta el tornillo, la otra puede apretar la tuerca.
Para más información sobre la instalación de soportes marinos, no dude en contactar con nuestros ingenieros de aplicaciones.
