VENTAJAS DE SOPORTES DE PARED DE DOBLE ETAPA PARA AISLAMIENTO ACÚSTICO

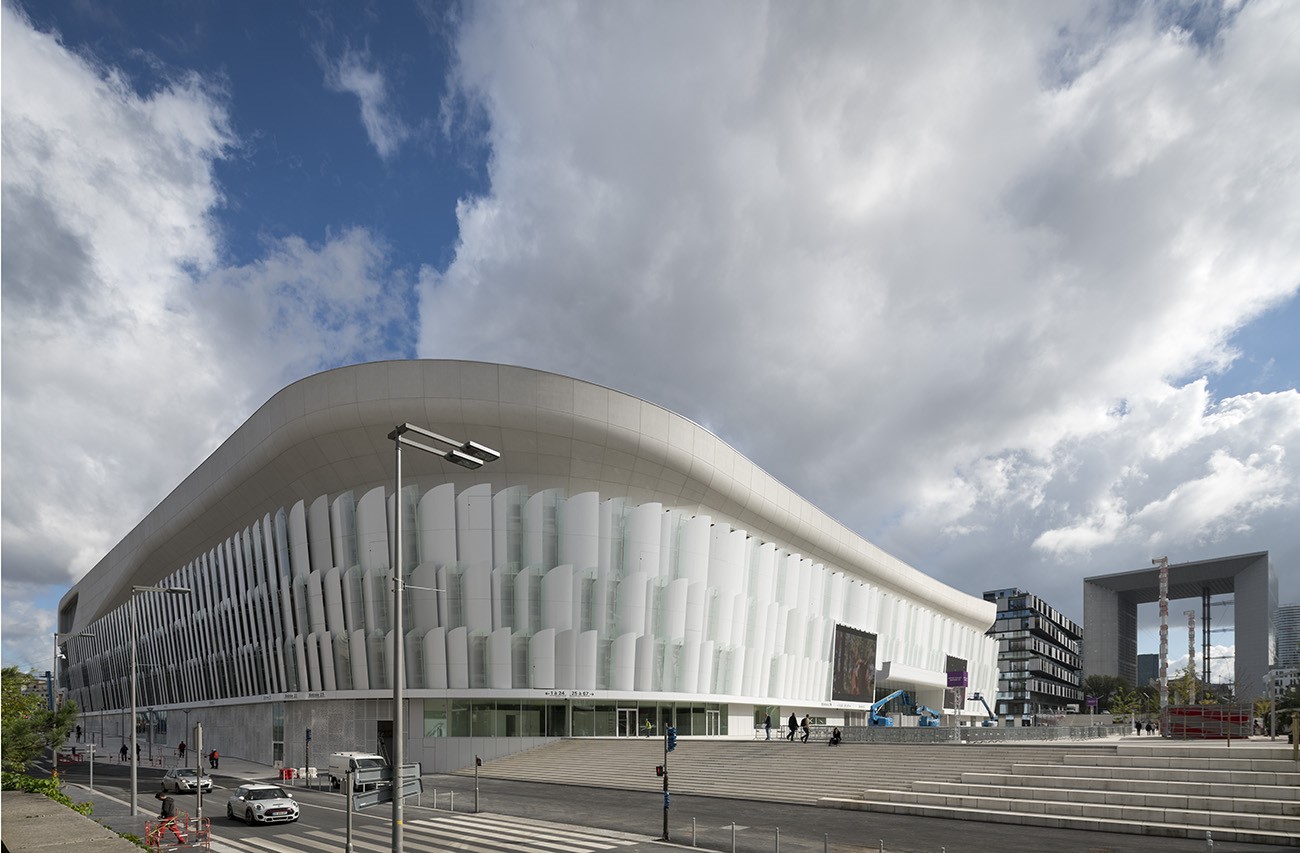

El U Arena es un estadio multiusos situado en Nanterre que fue abierto en octubre de 2017 y que puede alojar hasta 40.000 espectadores.

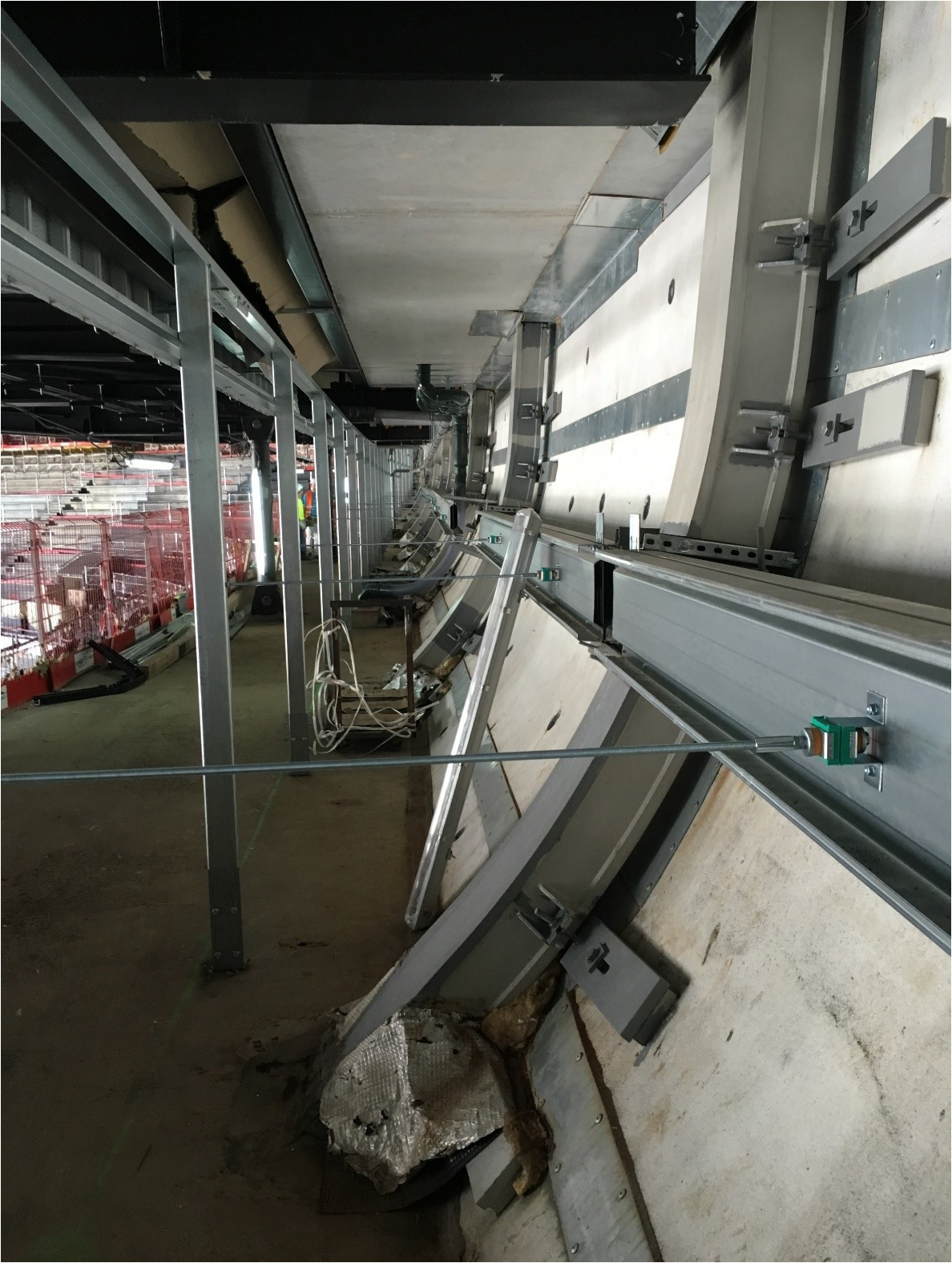

Avel Acoustique ha llevado a cabo el proyecto para aislar acústicamente distintas zonas del estadio, y una frecuencia natural por debajo de 10Hz a muy bajas cargas es requerido para aislar las algunas paredes del estadio.
Para minimizar la transmisión de ruido, se deben evitar las conexiones rígidas entre las paredes acústicas y la estructura del edificio.
El requisito de obtener una frecuencia natural por debajo de 10Hz a cargas muy bajas requiere el uso de soportes de pared con una rigidez muy baja:
Sin embargo, rigideces bajas implican grandes deformaciones a bajas cargas.

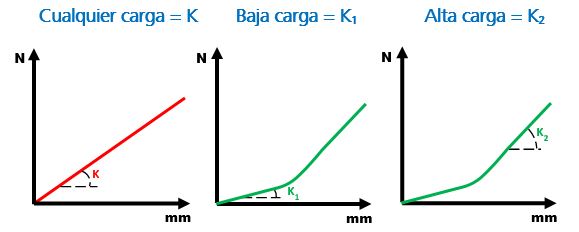

Esta limitación se puede evitar mediante el uso de soportes de pared con comportamiento de doble etapa. Proporcionan una baja rigidez a bajas cargas mientras evitan desplazamientos excesivos a cargas mayores. Los gráficos de abajo muestran un ejemplo de este fenómeno:

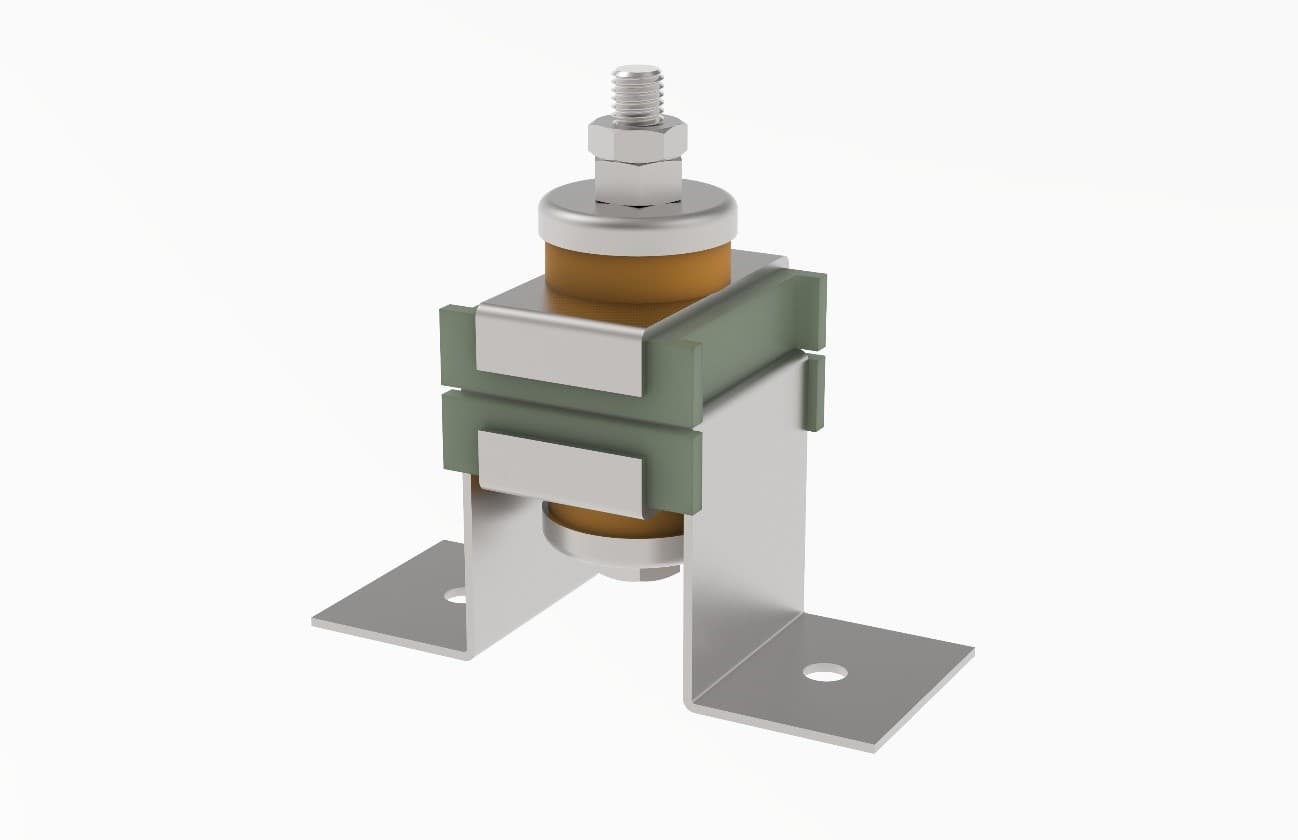

El nuevo soporte de pared EP + Sylomer® LMR ha sido desarrollado siguiendo este concepto:
|

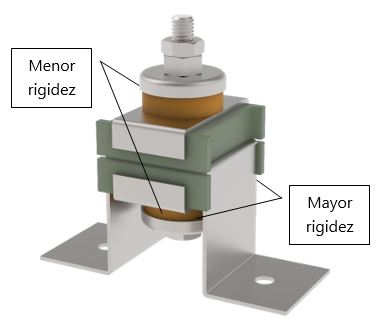

Están fabricados usando dos densidades diferentes de Sylomer®, que es un poliuretano microcelular que proporciona un aislamiento acústico superior a materiales de caucho o corcho. |
|
|

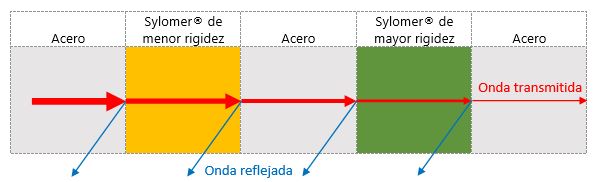

Por otra parte, debido a que el ruido debe atravesar varios materiales distintos, cada uno de ellos con su propia impedancia acústica, parte de la energía es reflejada en cada cambio de material, tal y como se muestra en el esquema siguiente: |
Por otra parte, debido a que el ruido debe atravesar varios materiales distintos, cada uno de ellos con su propia impedancia acústica, parte de la energía es reflejada en cada cambio de material, tal y como se muestra en el esquema siguiente:
Cuanto mayor sea la diferencia de impedancias en cada paso de un material a otro, mayor es la energía de la onda reflejada y menor la energía de la onda transmitida.

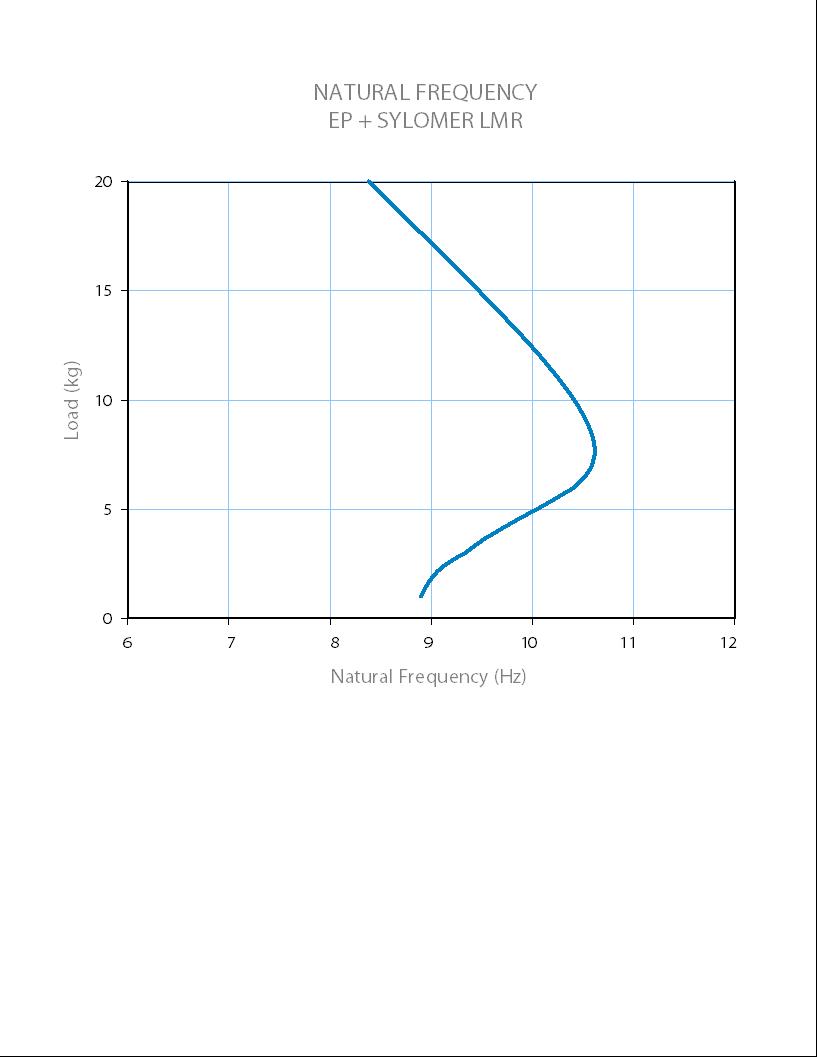

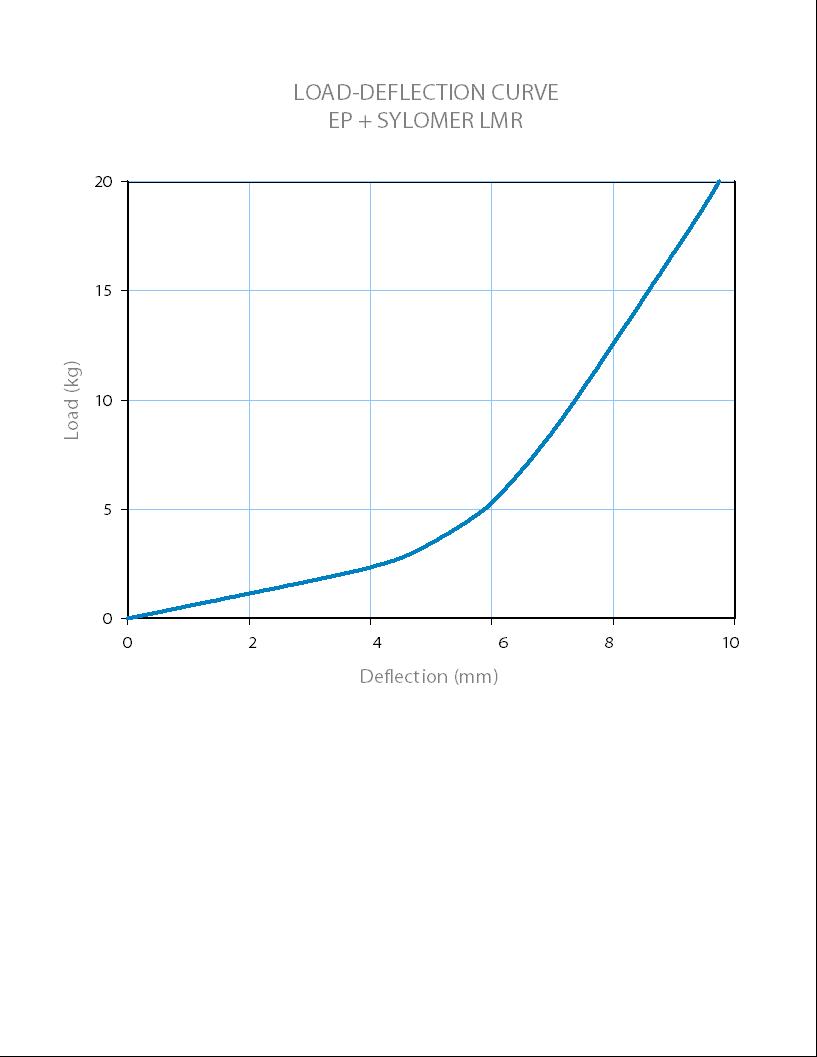

Las propiedades elásticas de este soporte de pared se muestran en las curvas siguientes:
|
|
Su geometría permite un montaje sencillo y flexible del producto:
La ficha técnica y el plano de este soporte se pueden descargar en los planos siguientes:
