AISLAMIENTO VIBRATORIO DE ESTRUCTURA DE MADERA DE LA SEDE CENTRAL DE OFICINAS DE ACCIONA EN MADRID

HISTORIA DEL EDIFICIO

Este edificio industrial histórico fue diseñado por Luis de Landecho y fue construido en el año 1905 para utilizarlo inicialmente como la nave de motores de la Sociedad de Gasificación Industrial de Cerro de la Plata.

El edificio se sitúa en la calle Ombú de Madrid, cerca de la calle Méndez Álvaro y en frente del Corte Inglés.

Fig. 2. Ubicación del edificio

INFORMACIÓN DEL PROYECTO

La empresa Acciona adquirió el edificio en desuso a Naturgy en 2017 para llevar a cabo un proyecto de edificio sostenible que será su propia Sede Central con más de 10.000 m2 de nuevas oficinas.

El proyecto sostenible consiste en lo siguiente:

• Conservación de más de 10.000 toneladas de ladrillo de la estructura exterior.

• Rehabilitación de la envolvente del edificio.

• Construcción de una estructura interior sostenible de madera procedente de bosques locales, que ahorrará más de 1.000 toneladas de CO2 y es reciclable y desmontable.

• Un lucernario central que aporta luz natural al interior que además incorpora placas de silicio que generan electricidad.

• Un parque de 10.000 m2 que bordea el edificio con 300 árboles de especies locales con espacios de trabajo al aire libre y zonas para reuniones informales.

El edificio se ubica en una parcela cercana a las vías superficiales de trenes de cercanías y a una línea subterránea de metro que transmiten vibraciones al edificio.

La Ingeniería Acústica Margarida realiza una medición de estas vibraciones en el interior del edificio y aunque el nivel máximo de inmisión de vibraciones Law es de 79dB-s y por lo tanto, cumple con el Real Decreto 1367/2007 que define un máximo de 84 dB-s en Oficinas, la constructora decide aislar la estructura de madera del interior del edificio para garantizar un buen confort de los usuarios de las oficinas.

AMC-MECANOCAUCHO®, en colaboración con la empresa VSL, realiza un estudio basándose en la bajada de cargas y la superficie de apoyo de la estructura de madera facilitada por el Estudio de Arquitectura y en la medición de vibraciones facilitada por la Ingeniería Acústica previamente mencionada.

• Calcula la densidad de Sylomer/Sylodyn que mejor se ajusta a la carga de cada apoyo.

• En segundo lugar, define el espesor de Sylomer/Sylodyn necesario en cada apoyo para ofrecer un correcto aislamiento vibratorio.





• Como resultado, estima un nivel residual máximo de inmisión de vibraciones Law de 67 dB, equivalente a un aislamiento de 12 dB.

Fig. 3. Gráfica de atenuación Fig. 4. Espectros de vibraciones

ZONAS DE ACTUACIÓN

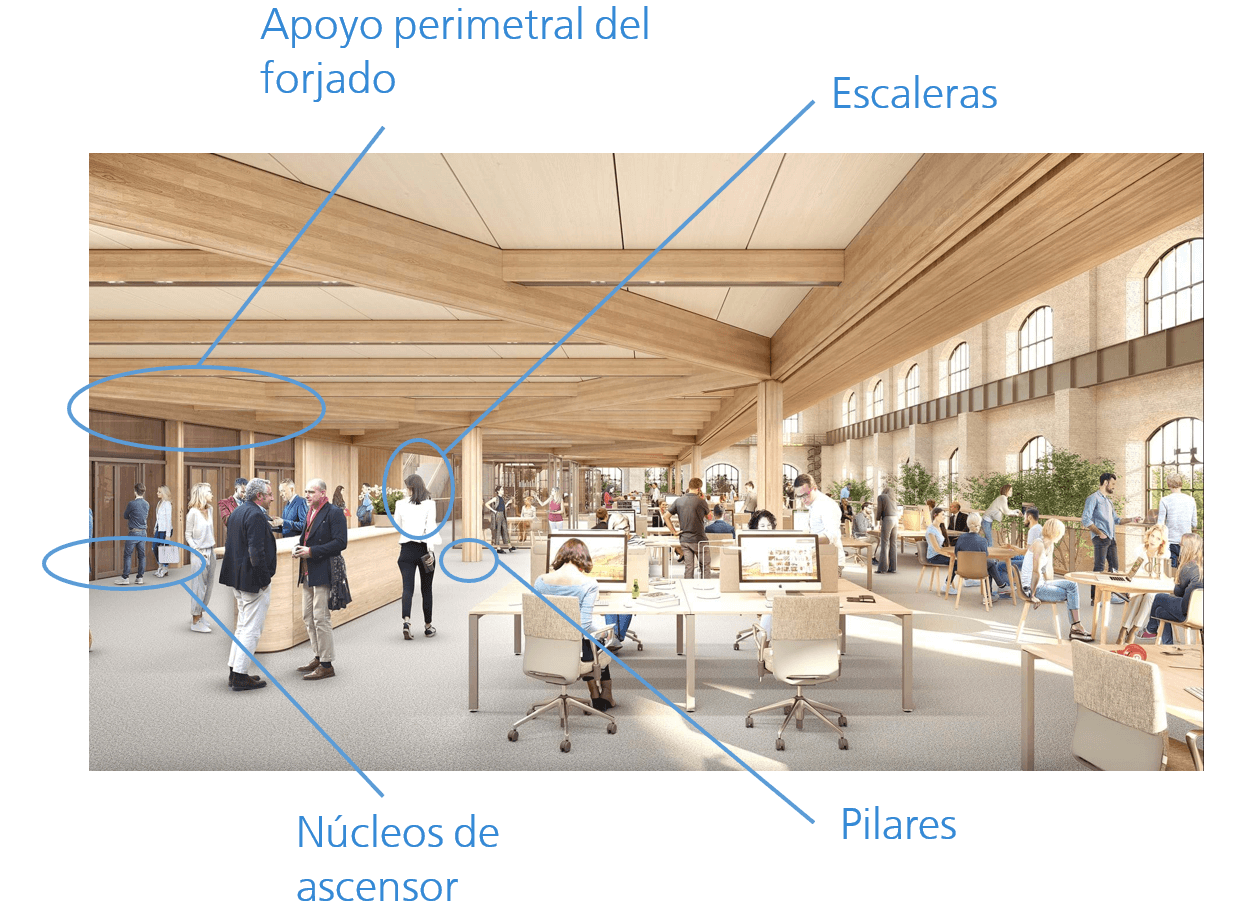

Fig. 5. Zonas de actuación para el aislamiento de la estructura de madera

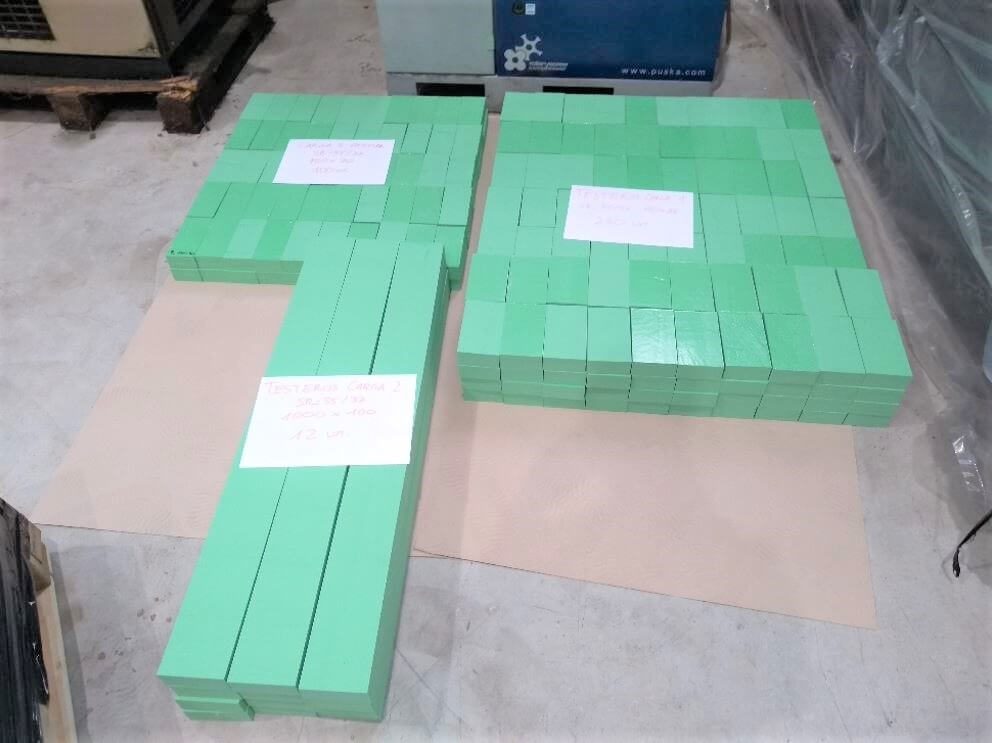

AMC-MECANOCAUCHO® identifica uno por uno cada taco y cada tira de Sylomer/Sylodyn y los agrupa en base a la zona de actuación, para facilitar la instalación de cada elemento en su correcta ubicación.

Núcleos de ascensor

Fig. 6. Material aislante para núcleos de ascensor Fig. 7. Núcleos de ascensor

Escaleras

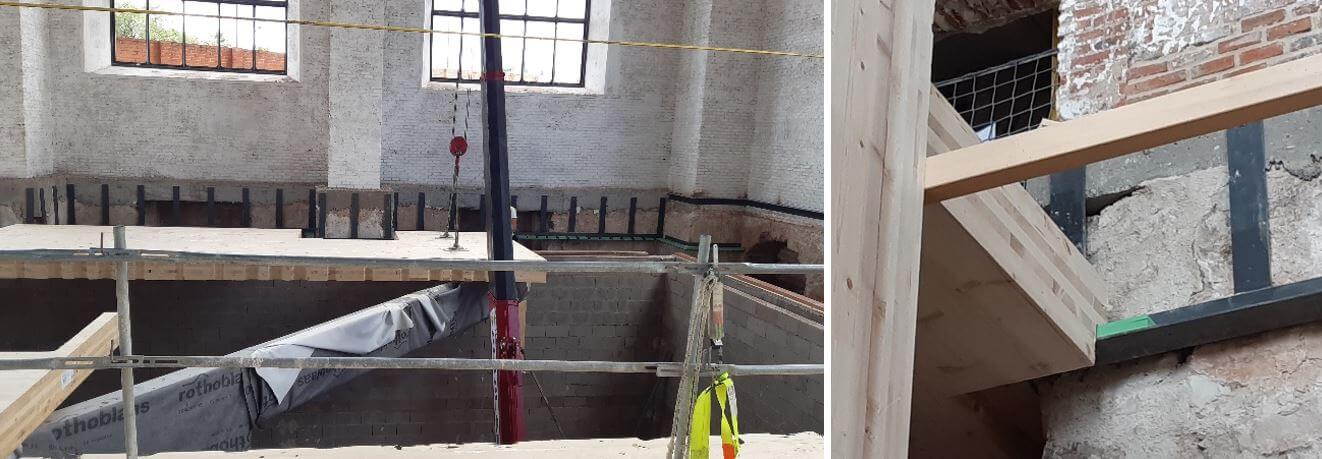

Fig. 8. Material aislante para escaleras Fig. 9. Escaleras

Pilares

Fig. 10. Material aislante para pilares Fig. 11. Pilares

Apoyo perimetral del forjado

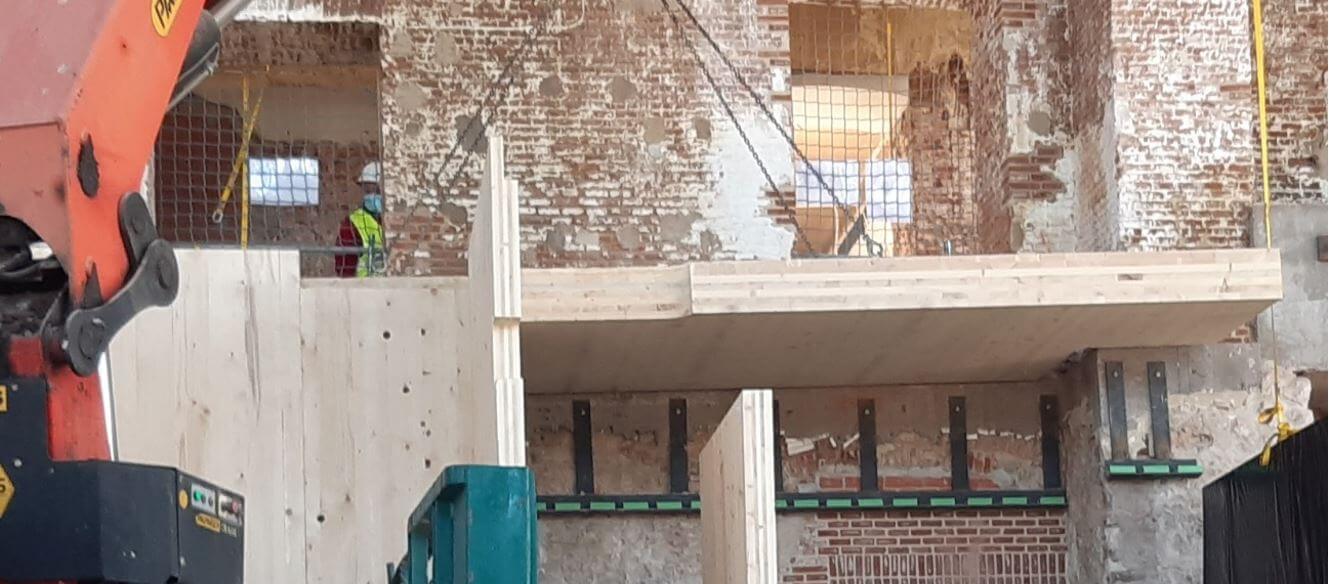

Fig. 12. Material aislante para el apoyo perimetral del forjado Fig. 13. Apoyo perimetral del forjado

VIDEO SOBRE EL AISLAMIENTO VIBRATIORIO EN LA EDIFICACIÓN

AMC-MECANOCAUCHO® fabrica soportes antivibratorios y cuenta con un equipo de ingenieros de aplicación para ayudar a sus necesidades de instalación, así que no dude en contactar con nuestro departamento técnico si necesita ayuda sobre este tema.
