Akustikabsorber® & Vibrabsorber®+Sylomer para lograr el aislamiento de ruidos y vibraciones mientras se mantiene el rendimiento correcto de la refrigeración del motor.
Los materiales compuestos de atenuación de ruido Akustikabsorber® se instalan generalmente en la maquinaria industrial para absorber, aislar y amortiguar el ruido aéreo.
Los soportes antivibratorios de muelle VIbrabsorber+Sylomer® se instalan debajo de la maquinaria industrial para aislar el ruido estructural.
Cuando se trata de aislamiento de ruido aéreo, el principio de instalación consiste en encapsular la máquina como se muestra en la siguiente imagen.

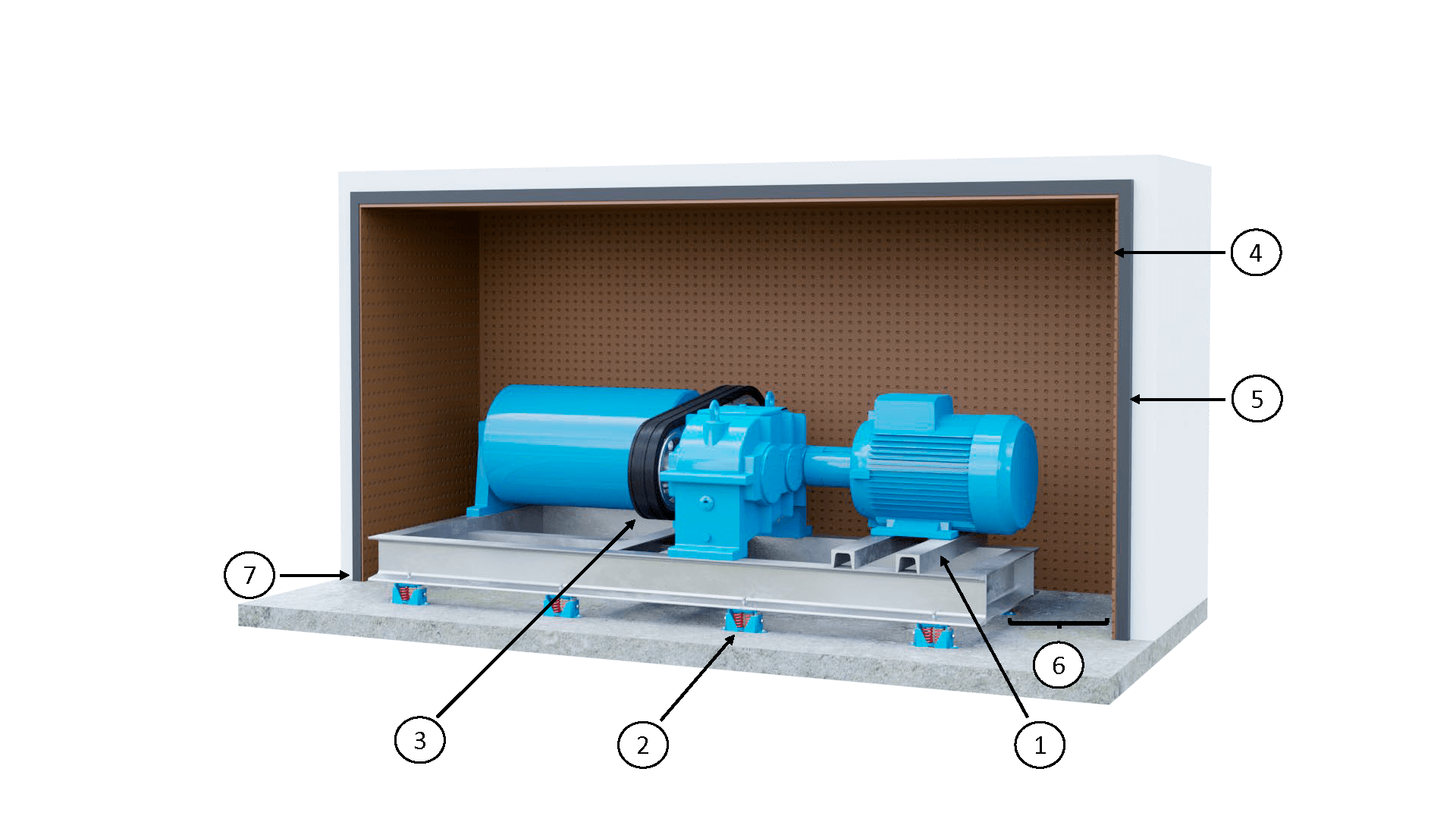

Fig 1: Visión general de la encapsulación dentro de una máquina que genera ruido y vibración.
Para lograr los resultados óptimos se deben seguir los siguientes consejos:
1. Instale la máquina en la parte más rígida del bastidor.
2. Colocar la máquina sobre soportes antivibratorios que proporcionen un aislamiento de las vibraciones según un cálculo, en función del porcentaje de aislamiento que se requiera. Para más información click here.
3. Se recomienda utilizar sistemas de transmisión por correas o rodillos que proporcionen menos ruido que los trenes de engranajes.Las tuberías rígidas y el cableado rígido pueden actuar como un puente acústico, por lo tanto, utilice mangueras y cableado flexible en su lugar.
4. Emplear materiales de absorción de vibraciones que tengan una alta masa y viscosidad. Se pueden colocar placas de goma como la MP-5 / MP-10 en las superficies expuestas a la mayor vibración, esto ayudará a reducir el ruido.
5. Instale un Akustikabsorber que proporcione la mayor pérdida de transmisión y el mayor coeficiente de absorción para reducir la acumulación de ruido en el interior de la máquina.
6. Evite todo contacto mecánico entre el gabinete y el chasis de la máquina, ya que puede actuar como un puente acústico.
7. Selle las aberturas en la base y otras partes del gabinete para evitar la fuga de ruido. De hecho, cuando una onda sonora se encuentra con un obstáculo o una abertura de tamaño comparable a su longitud de onda, el sonido se doblará alrededor del obstáculo o pasará a través de la abertura con poca pérdida de energía, como se muestra a continuación. La cantidad de energía sonora que pasa a través de un pequeño agujero o grieta en una pared es mucho mayor de lo que se podría predecir según el tamaño de la grieta. Esto señala lo importante que es sellar todas las grietas o aperturas en paredes, puertas, etc., que separan áreas donde se desea privacidad.

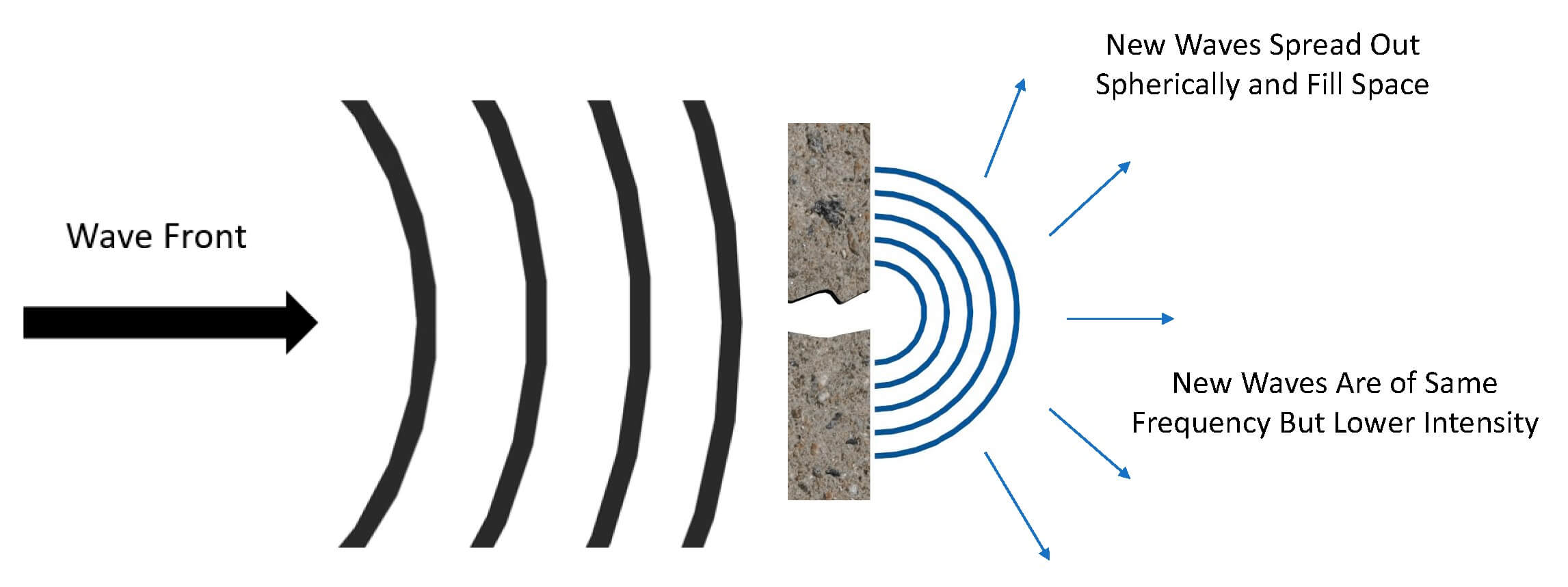

Fig 2: Difracción del ruido al pasar por un pequeño agujero de una pared.
CÓMO CONTROLAR LA DIFRACCIÓN DEL SONIDO MIENTRAS SE PERMITE EL CORRECTO FUNCIONAMIENTO DE LA REFRIGERACIÓN DEL MOTOR.
El sistema de refrigeración cumple tres funciones importantes. En primer lugar, elimina el exceso de calor del motor; en segundo lugar, mantiene la temperatura de funcionamiento del motor donde trabaja más eficientemente; y por último, lleva el motor a la temperatura de funcionamiento correcta lo más rápidamente posible.
Cuando la transferencia de energía térmica se produce por conducción de calor, se requiere un flujo térmico, es decir, una entrada de aire frío y una extracción de aire caliente. Para ello, puede ser necesaria una ventilación forzada con ventiladores axiales.
Dado que la difracción de ruido puede ocurrir a través de un agujero donde se coloca un ventilador axial, es aconsejable seguir algunos consejos, de modo que se logre el aislamiento del ruido mientras se extrae el aire caliente.

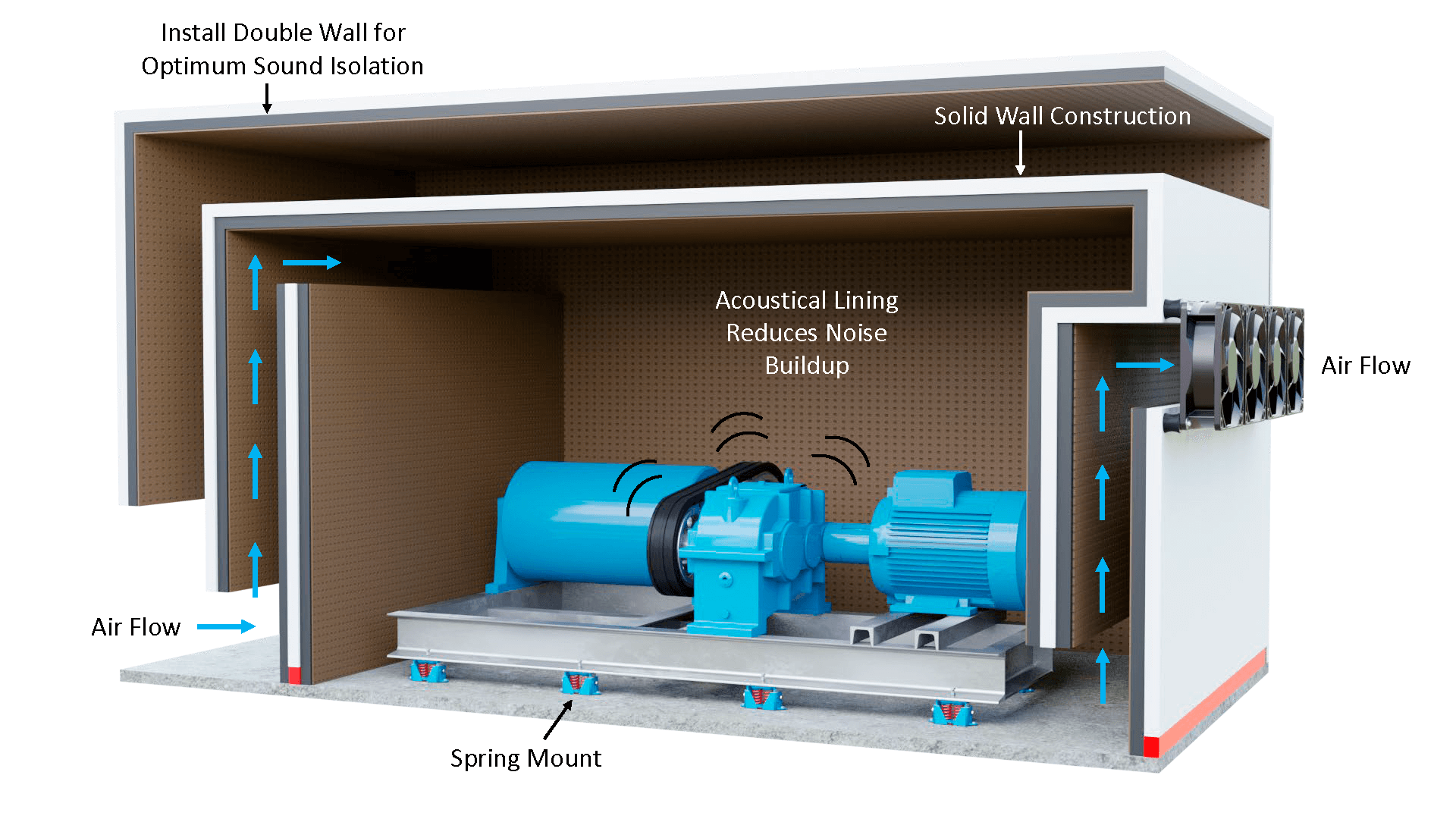

Fig 3: Vista general de una máquina encapsulada con un flujo de aire de refrigeración.
Además de los consejos que se dan en la Fig. 1, los siguientes consejos también pueden ser útiles para aquellas instalaciones en las que se requiere refrigeración y aislamiento acústico.
1. Todos los orificios de entrada y salida creados para la ventilación deben cubrirse con materiales Akustikabsorber® que proporcionen una buena pérdida de transmisión y un buen coeficiente de absorción.
2. Aplicar materiales de absorción de vibraciones que tengan una alta carga y viscosidad. Las placas de goma como MP-5 / MP-10 deben colocarse en las superficies expuestas a la mayor vibración, esto evitará que las placas metálicas respondan a la vibración y generen ruido.
3. Colocar la entrada/salida de aire en una zona/dirección que esté fuera de la presencia de humanos oyentes. Lo ideal es que las salidas apunten hacia arriba a una zona con un gran volumen de aire.
4. Instale soportes antivibratorios para suspender el ventilador axial, esto evita la radiación del ruido estructural y el ruido aéreo secundario.
5. Selle las aberturas en la base y otras partes del gabinete para evitar la fuga de ruido.
6. Las construcciones sólidas que son generosas en masa (hormigón/metal) proporcionan mejores resultados que las estructuras de construcción ligera (madera/plástico).
7. Instale paredes dobles cubiertas con materiales Akustikabsorber® para un aislamiento acústico óptimo.
No dude en ponerse en contacto con nuestro departamento técnico para más información.
