RESULTADOS DE LABORATORIO DE LOS SOPORTES DE TECHO AKUSTIK SUPER T-47 Y T-60
Los resultados obtenidos durante las pruebas realizadas en el laboratorio de AMC Mecanocaucho® muestran la diferencia en la resistencia a tracción de los soportes de techo Akustik Super + Sylomer® , cuando estos se montan utilizando el tornillo de seguridad o sin utilizarlo.
Los soportes de techo Akustik Super + Sylomer® son soportes antivibratorios diseñados para la suspensión flotante de techos insonorizados.
En los ensayos realizados en el laboratorio de la fábrica de AMC-Mecanocaucho® de Asteasu se han comparado los resultados frente a cargas de tracción entre la solución de montaje utilizando el tornillo de seguridad a la hora de fijar el perfil tipo T (T-47 y T-60) y una solución en la que no se ha utilizado.
Los test se han realizado siguiendo el siguiente protocolo:
-
Se han ensayado ambos soportes mediante la máquina Hounsfield Universal Testing Machine.
-
La distancia entre los puntos de fijación de los perfiles (T-47 y T-60) y el perfil inferior ha sido de 115mm.
-
Se ha aplicado una carga vertical progresiva a velocidad constante hasta la rotura de cada una de las configuraciones ensayadas.
Los resultados obtenidos para cada uno de los dos tipos de soporte se muestran en la siguiente imagen:
Se puede observar que, en ambos casos, la configuración en la que se utilizó el tornillo de seguridad para unir el perfil tipo T y el soporte fue capaz de soportar una carga mayor antes de la rotura. Este efecto es más evidente en el caso del Akustik Super T-47 + Sylomer®, en el que la diferencia llegaría a los 1500N (150kg).
En todos los test realizados, el elemento que determinó el fallo del mismo fue el perfil T (tanto para el cado del T-47 como del T-60), por lo que se puede afirmar que las partes metálicas de los soportes de techo Akustik Super + Sylomer® son capaces de aguantar cargas de tracción superiores a 350kg antes de la rotura.
Analizando los valores máximos, las pruebas muestran que, utilizando el tornillo de seguridad, la carga máxima que puede soportar el Akustik Super + Sylomer® T-47 es de unos 500kg mientras que la carga máxima que puede soportar el Akustik Super + Sylomer® T-60 es de unos 350kg. Teniendo en cuenta que estos soportes están diseñados para una carga máxima permitida de 75kg (en su versión de Sylomer® con mayor densidad), los factores de seguridad serían de 4,67 para el T-60 y de 6,67 para el T-47.

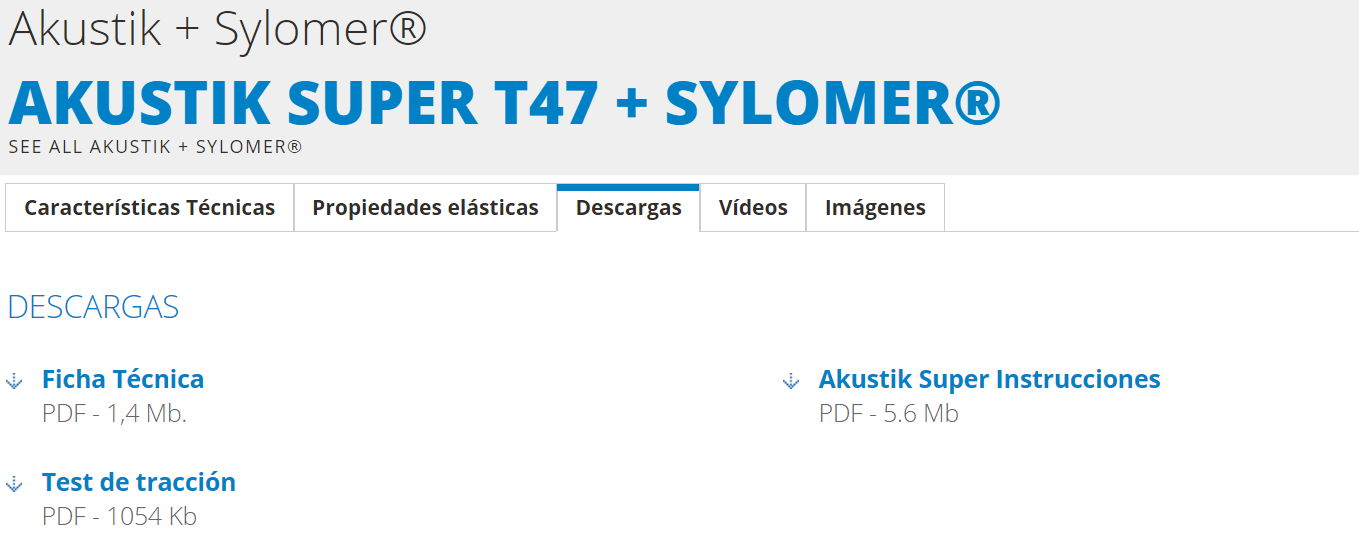

Puede obtener el informe del ensayo completo en la web de AMC-MECANOCAUCHO®, en la pestaña “descargas” de cada uno de los soportes y pinchando sobre la opción “test de tracción”:
CARACTERÍSTICAS TÉCNICAS
Los soportes de techo AKUSTIK SUPER T-47 + SYLOMER® Y AKUSTIK SUPER T-60 + SYLOMER® se fabrican en cuatro mezclas especiales de Sylomer® para adaptarse mejor a la carga de cada aplicación. La frecuencia natural en su punto de carga óptimo es inferior a 10Hz.
Sus robustas partes metálicas resisten a cargas a tracción de 650 a 1000 Kg y se suministran con un tratamiento anticorrosivo capaz de resistir a los entornos más exigentes.
Puede consultar más información acerca de los soportes de techo Akustik Super T-47 + Sylomer® en la siguiente noticia publicada previamente en la web de AMC-MECANOCAUCHO®.
No dude en ontactar con nuestros ingenieros de aplicación para obtener más información sobre este producto.
