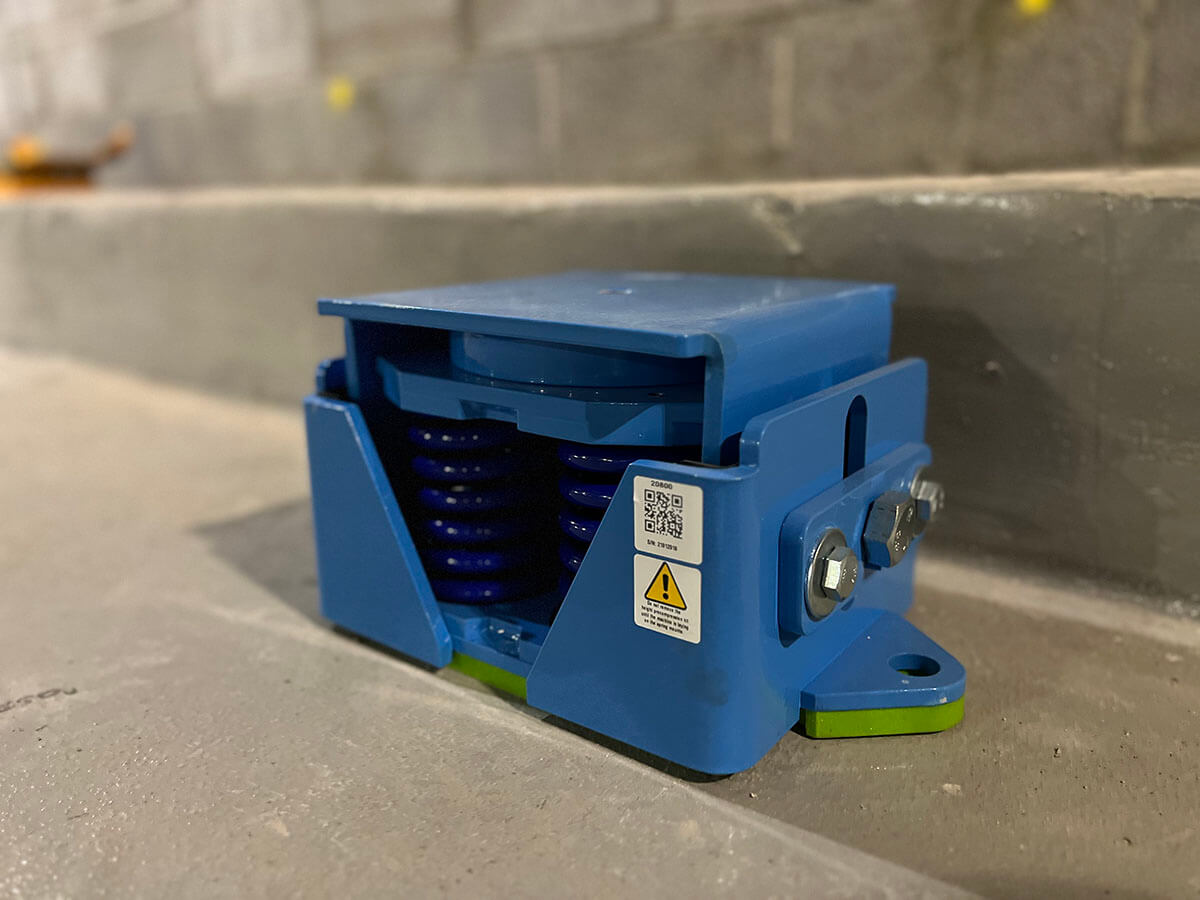

SOPORTE ANTISÍSMICO PRECARGABLE 4V-SX + SYLOMER® DE 76mm/ 3" DE DEFLEXIÓN QUE PERMITE ALCANZAR FRECUENCIAS PROPIAS DE HASTA 2 HZ.
Los soportes antisísmicos precargables V-SX son soportes antivibratorios de muelle que ofrecen una rigidez muy baja con deflexiones hasta 76mm y frecuencias hasta 2Hz.
Además, incorporan un sistema de precarga para aquellos casos donde se necesite que la pieza se instale precomprimida.
El diseño específico del soporte antivibratorio Antisísmico Precargable V-SX permite a estos soportes antivibratorios ofrecer un aislamiento de la vibración excelente en zonas sísmicas.
CARACTERÍSTICAS TÉCNICAS
Siguiendo el actual diseño del resto de soportes antivibratorios Antisísmicos de AMC MECANOCAUCHO®, la armadura externa está equipada con topes elastoméricos para evitar el contacto metal con metal que pudiera producirse en colisiones laterales.
Los soportes también incorporan tornillos anti-tracción que evitan que el soporte se desmonte en caso de fuerzas de tracción cuando la máquina está siendo transportada con los soportes incorporados.
Los soportes van equipados también con una base de Sylomer, lo cual permite aislar las medias y altas frecuencias que se transfieren a través del propio muelle metálico.

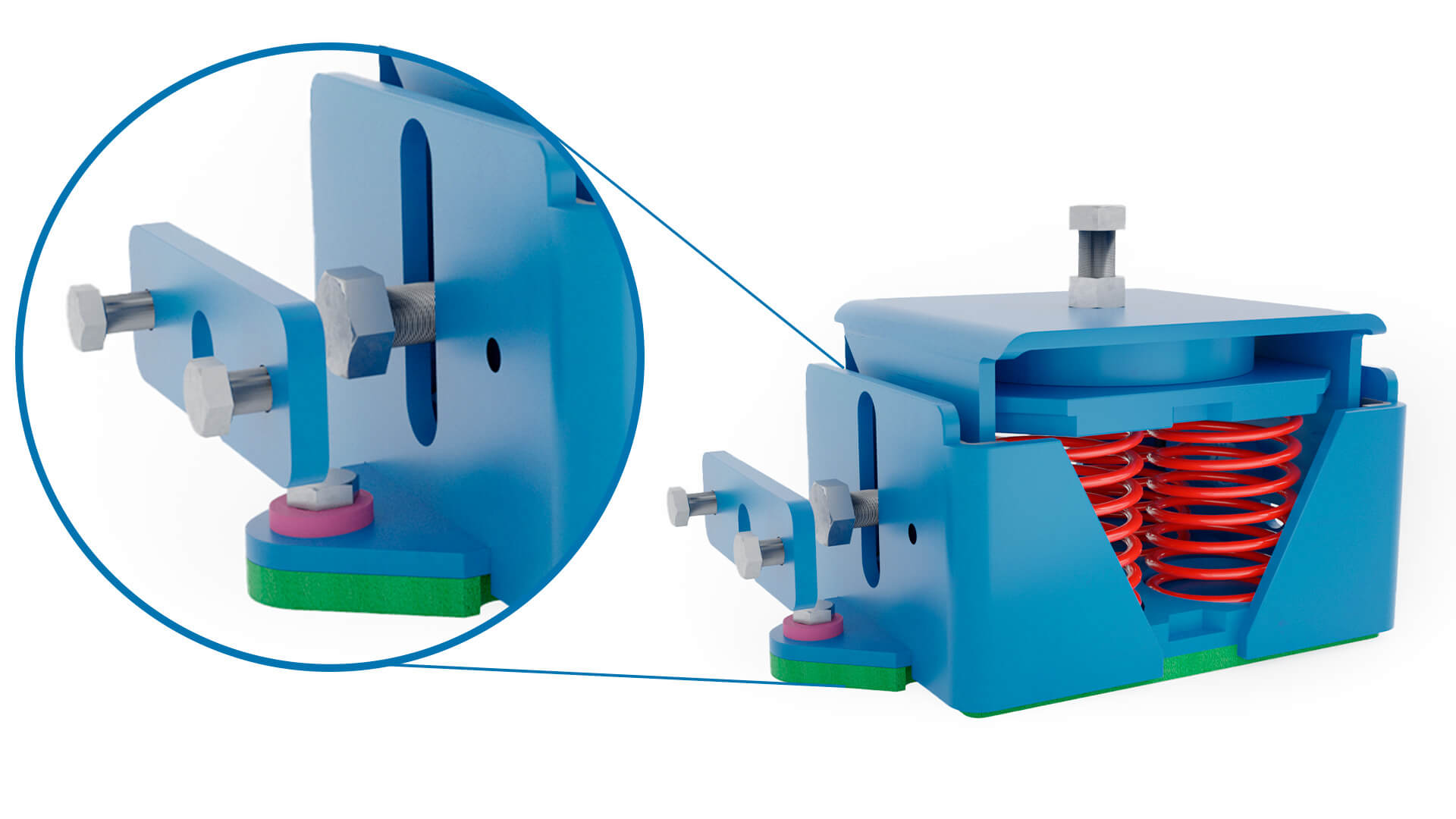

Además, este nuevo soporte incorpora un sistema de precarga para aquellos casos donde la altura es un problema durante la instalación del equipo suspendido. El sistema de precarga permite pre-comprimir los muelles reduciendo así la altura total del soporte.
APLICACIONES
Los soportes antivibratorios Antisísmicos Precargables V-SX se utilizan en aplicaciones donde la frecuencia de excitación es muy baja o se requiere de un alto nivel de aislamiento de la vibración en zonas sísmicas. Las aplicaciones habituales pueden ser equipos HVAC, grupos electrógenos, sistemas de ventilación o bombas.
La correcta instalación de estos soportes antivibratorios optimizará los resultados de insonorización.
GAMA DEL NUEVO SOPORTE ANTISIMICO PRECARGABLE 4V-SX + SYLOMER®
| CÓDIGO | DESCRIPCIÓN | CARGA MÁX. (kg) | K (N/mm) |
|---|---|---|---|
| 20802 | 4V-SX 407 ANTISÍSMICO PRECARGABLE + SYLOMER® | 407 | 53,6 |
| 20803 | 4V-SX 578 ANTISÍSMICO PRECARGABLE + SYLOMER® | 578 | 74,4 |
| 20804 | 4V-SX 748 ANTISÍSMICO PRECARGABLE + SYLOMER® | 748 | 99,6 |
| 20805 | 4V-SX 1052 ANTISÍSMICO PRECARGABLE + SYLOMER® | 1052 | 138,4 |
| 20806 | 4V-SX 1356 PRECARICABILE ANTISISMICO + SYLOMER® | 1356 | 172 |
| 20800 | 4V-SX 2037 ANTISÍSMICO PRECARGABLE + SYLOMER® | 2037 | 273,6 |
| 20807 | 4V-SX 2712 ANTISÍSMICO PRECARGABLE + SYLOMER® | 2712 | 351,2 |
| 20808 | 4V-SX 4256 ANTISÍSMICO PRECARGABLE + SYLOMER® | 4256 | 601,2 |
PROPIEDADES ELÁSTICAS DE LOS SOPORTES ANTISISMICOS PRECARGABLES V-SX
No dude en ponerse en contacto con nuestros ingenieros de aplicaciones para obtener más información sobre este producto.
