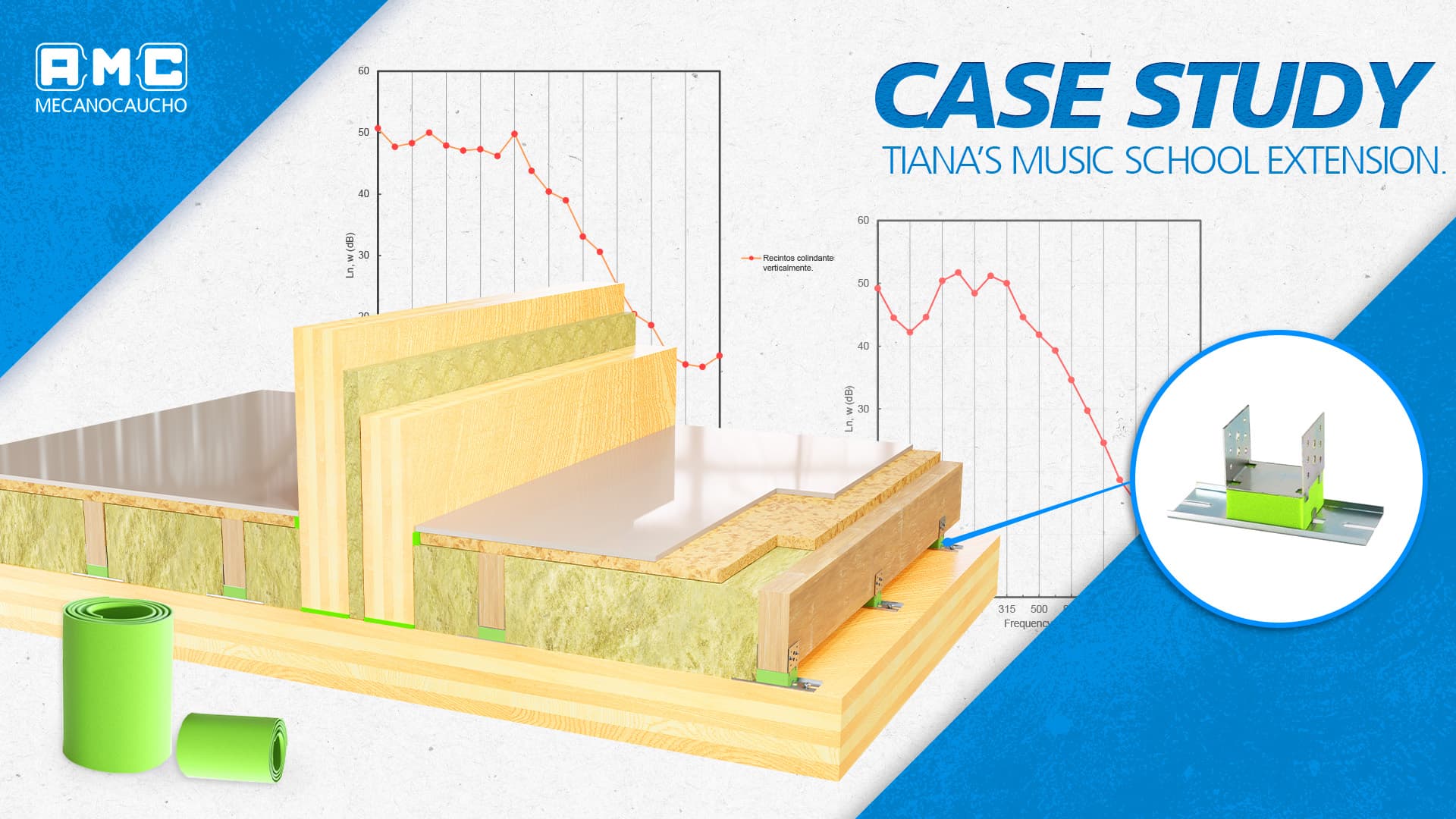

CASO DE ESTUDIO: SUELO FLOTANTE CON LOS SOPORTES AKUSTIK + SYLOMER® EN ESTRUCTURA DE MADERA CLT. AMPLIACIÓN DE LA ESCUELA DE MÚSICA DE TIANA.
En la provincia de Barcelona, a tan sólo 15 km de la capital, se encuentra la localidad de Tiana. En la ampliación del instituto público se decidió utilizar materiales lo más sostenibles posibles y respetuosos con el medio ambiente.
DEFINICIÓN DE EDIFICIO:
En las laderas de la Sierra de la Marina, para el instituto público de música de Tiana, se ha añadido un nuevo edificio independiente. Este albergará más aulas y un comedor para los alumnos del pueblo.
Comprometidos con la conservación del medio ambiente, el nuevo edificio cuenta con una estructura de madera mediante paneles CLT apoyados sobre pilares fabricados con perfiles metálicos. Los muros entre aulas también están realizados en paneles de CLT, revestidos de placa de yeso en algunas caras.
A pesar de utilizar una estructura de madera ligera, los responsables del proyecto no estaban dispuestos a sacrificar el nivel de confort debido a la transmisión del ruido estructural. Para ello, la ingeniería Acustics Ambient, con la ayuda de AMC Mecanoaucho, diseñó la suspensión del suelo flotante con los Soporte de suelo Akustik + Sylomer®..
Estos soportes están basados en Sylomer, un poliuretano microcelular con óptimas propiedades de atenuación del ruido en un amplio rango de frecuencias, lo que evita molestos problemas por el ruido transmitido por la propia estructura, problema muy habitual en las estructuras ligeras de CLT.
El sistema constructivo finalmente determinado para el suelo flotante está formado por los siguientes materiales:
|
|
MEDICIONES DE RUIDO DE IMPACTO:
Para evaluar si se cumplen las normas de aislamiento acústico, se realiza la medición del nivel de ruido de impacto de acuerdo con la norma ISO 16283-2.
La medición se realizó entre una clase en el 1er piso (área emisora) y el comedor (área receptora), uno sobre el otro.
Medición del nivel de ruido de impacto en salas contiguas verticalmente
El sistema de construcción utilizado con el soporte de suelo Akustik + Sylomer®25, además de cumplir fácilmente con los valores de aislamiento exigidos por la norma, el aislamiento obtenido satisfizo a la dirección del colegio con un nivel de L'nT,w (Ci) = 42(0) dB according to ISO 717-2.
| Frecuencia (Hz) | Salas contiguas verticalmente (dB) |
|---|---|
| 50 | 50,7 |
| 63 | 47,7 |
| 80 | 48,3 |
| 100 | 50 |
| 125 | 47,9 |
| 160 | 47,1 |
| 200 | 47,3 |
| 250 | 46,2 |
| 315 | 49,8 |
| 400 | 43,8 |
| 500 | 40,4 |
| 630 | 39 |
| 800 | 33,1 |
| 1000 | 30,6 |
| 1250 | 25,1 |
| 1600 | 20,5 |
| 2000 | 18,7 |
| 2500 | 13,8 |
| 3150 | 12,3 |
| 4000 | 11,9 |
| 5000 | 13,7 |
| Ln, w (dB) | 42 dB |
Además de las clases adyacentes verticales, también se probaron clases adyacentes horizontales de acuerdo con la norma ISO 16283-2. Los valores de ruido de impacto obtenidos también fueron satisfactorios con un nivel de de L'nT,w (Ci) = 43(0) dB según ISO 717-2.
Medición del nivel de ruido de impacto en salas contiguas horizontalmente
| Frecuencia (Hz) | Salas adyacentes horizontalmente (dB) |
|---|---|
| 50 | 49,2 |
| 63 | 44,5 |
| 80 | 42,2 |
| 100 | 44,6 |
| 125 | 50,4 |
| 160 | 51,7 |
| 200 | 48,4 |
| 250 | 51,2 |
| 315 | 50 |
| 400 | 44,6 |
| 500 | 41,8 |
| 630 | 39,3 |
| 800 | 34,6 |
| 1000 | 29,7 |
| 1250 | 24,6 |
| 1600 | 18,7 |
| 2000 | 15,2 |
| 2500 | 14,2 |
| 3150 | 12 |
| 4000 | 11,6 |
| 5000 | 11,7 |
| Ln, w (dB) | 43 dB |
AMC junto a Acoustics Ambient lograron un aula silenciosa para ayudar al crecimiento del conocimiento de los jóvenes de Tiana.
INSTALACIÓN DEL SOPORTE DE SUELO AKUSTIK + SYLOMER®
Como se ve en el vídeo de instalación, el uso del soporte de suelo Akustik + Sylomer® es simple y rápido. No se necesitan habilidades o herramientas especiales para la instalación. Además, permite nivelar el suelo en obra y eliminar variaciones en la superficie del suelo estructural.
PRUEBAS DE LABORATORIO DEL SOPORTE DE SUELO AKUSTIK + SYLOMER®
Para mostrar las ventajas acústicas del soporte de suelo Akustik + Sylomer®, un centro tecnológico externo ha realizado ensayos ruido de impacto y ruido aéreo utilizando diferentes configuraciones en estructuras de madera ligera.
En el siguiente enlace se muestran los resultados para cada configuración. Según los resultados, se puede obtener una reducción del ruido aéreo de hasta 26dB y una reducción del ruido de impacto de hasta 32dB.
Ensayos comparativos | AMC Mecanocaucho (akustik.com)
|
|
