AISLAMIENTO ACÚSTICO DE UNA SALA DE CROSSFIT CON SUELO TÉCNICO DE GRANAB EN EL TRIÁNGULO DE EOLE EVANGILE, PARÍS
INTRODUCCIÓN
Hace ya varios años que Linkcity Ile-de France (anteriormente Sodéarif), una filial de desarrollo inmobiliario de Bouygues Bâtiment Ile-de-France, en asociación con la agencia de arquitectura y urbanismo TVK, fueron nombrados ganadores del concurso ‘’Reinventer.Paris’’ que tenía como objetivo la remodelación del Triangulo Eole Evangile en el Distrito 19 de Paris
Dicho proyecto es una ambiciosa propuesta que aúna calidad de vida y exigencias medioambientales para hacer del Triangle Eole Gospel, el primer distrito con cero emisiones de carbono de la capital. La agencia de arquitectura y urbanismo TVK junto con el paisajista OLM han dado forma a esta ‘’isla fértil’’ en torno a un gran jardín central, siendo el resultado un programa multifuncional de más de 34.000m2 que contribuirá a la creación de un ecosistema económico y social innovador.
- Más de 400 viviendas nuevas.
- Dos residencias de estudiantes y jóvenes trabajadores con 150 estudios.
- Un concepto de apartamento-oficina-hotel de 125 lofts.
- Mas de 7300m2 de oficinas.
- Un polideportivo vubierto de 5000m2, que incluye albergue juvenil con mas de 200 plazas y numerosas zonas deportivas.
- Un espacio de café-coworking
- ...

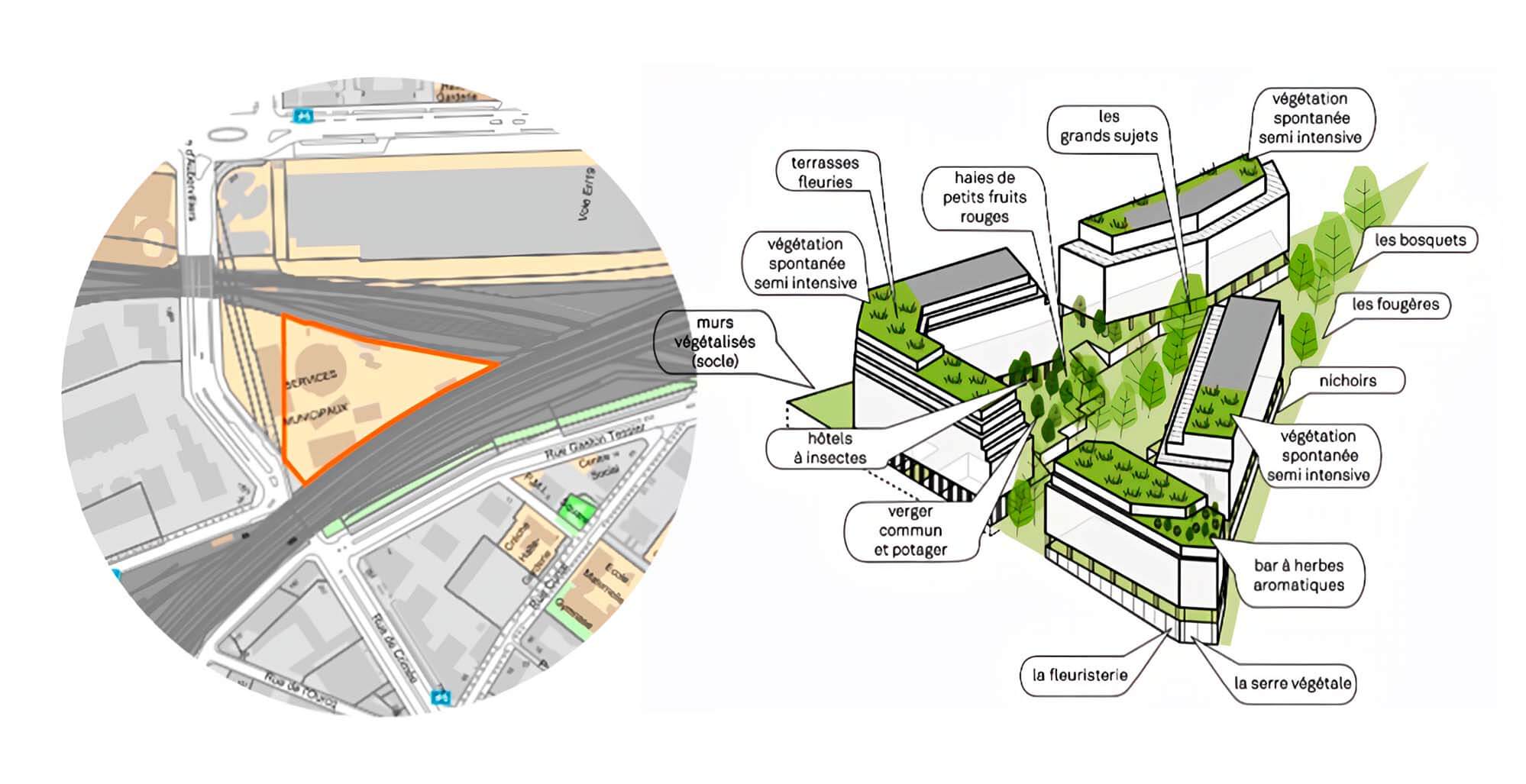

El bloque de edificios se organiza especialmente alrededor de un jardín de 6500m2 que da forma a este nuevo ecosistema parisina.
El objetivo en todo momento ha sido construir un modelo urbanístico ejemplar desde el punto de vista medioambiental a escala de todo un distrito cumpliendo con las exigencias que la Ciudad de París se ha fijado para 2050.
Dicho esto, la contaminación acústica ha sido tratada como un tema de gran importancia durante todo el proyecto, y es en este apartado donde AMC Mecanocaucho® ha podido contribuir su granito de arena con el suministro del suelo técnico y acústico Granab®.

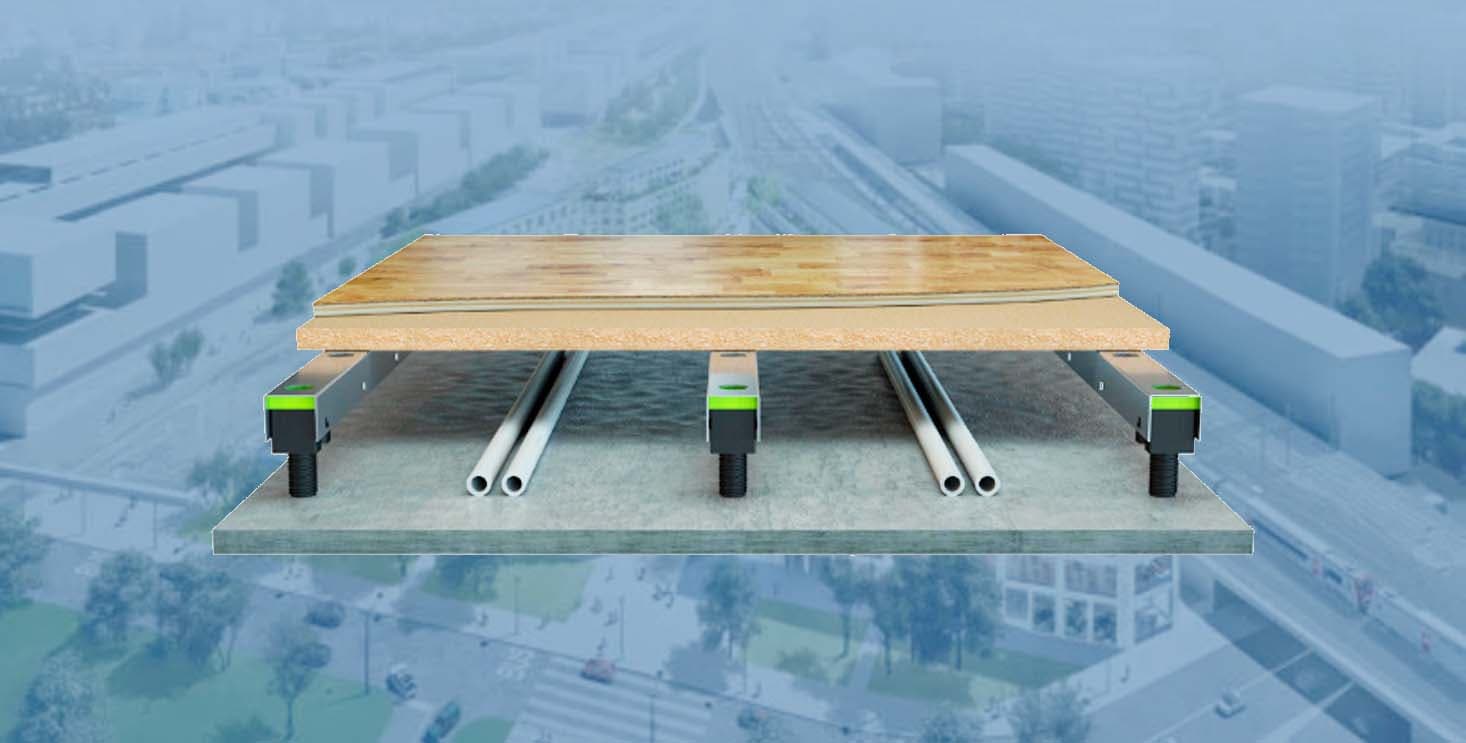

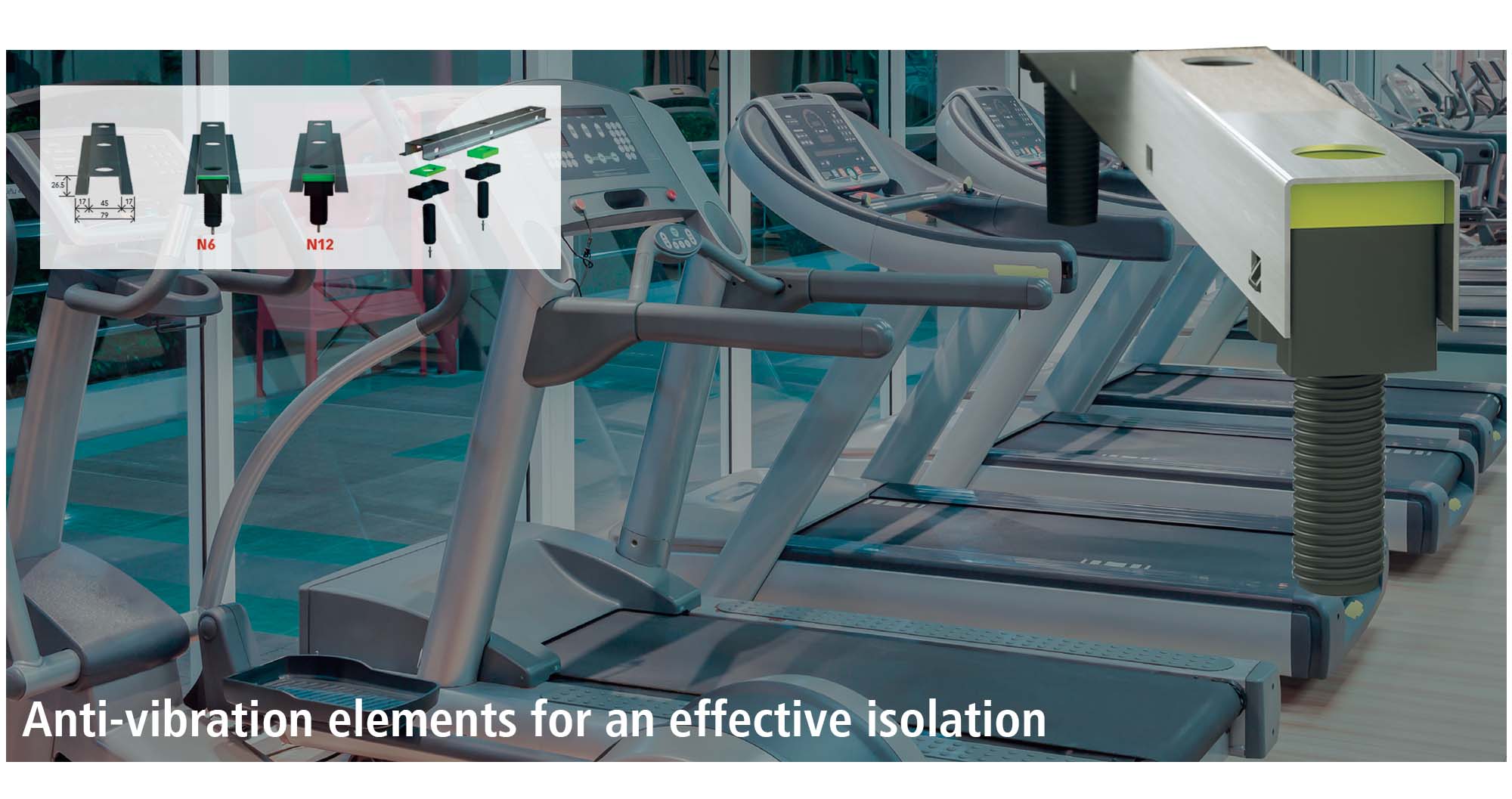

El suelo flotante Granab® es un sistema innovador concebido en Suecia, compuesto por perfiles de acero y elementos antivibratorios para un aislamiento efectivo del ruido de impacto y ruido aéreo. Además de poder conseguir edificios silenciosos, también proporciona la posibilidad de pasar las instalaciones y los cables de manera sencilla por debajo de dicho suelo flotante.
El montaje de dicho suelo sigue un método de instalación que debe ser considerado:
INFORMACIÓN SOBRE EL EDIFICIO

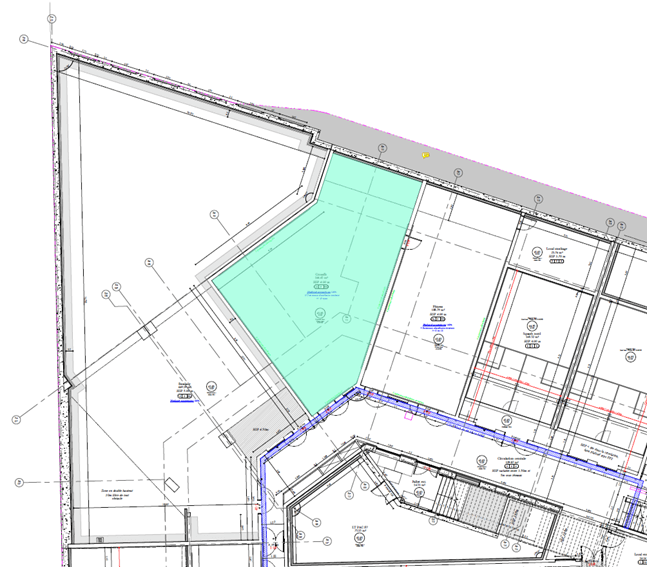

En este caso, AMC Mecanocaucho® ha sido elegido para el suministro del suelo técnico Granab® para hacer frente al reto de tratar la acústica de una sala destinada al crossfit. Esta sala que se sitúa en el polideportivo cubierto que alberga 5000m2, tiene una superficie de 147m2 y está destinada principalmente a la práctica del crossfit.
En este caso, y siguiendo el estudio realizado por el gabinete acústico Vincent HEDONT, se han considerado los puntos que la norma NFP 90-207 relativa a la acústica de salas deportivas define.
La problemática de este tipo de salas suele ser la siguiente:
- Transmisión directa del ruido aéreo a través del suelo.
- Transmisión sonora por la fachada.
- Transmisión horizontal de vibraciones entre locales contiguos sobre una losa común.
- Percepción táctil de vibraciones.
- Generación de ruido por vibración de las paredes interiores ligeras del local.
Por ello, es muy importante desolidarizar el suelo para evitar este tipo de transmisiones y asegurar un buen aislamiento acústico de la sala.

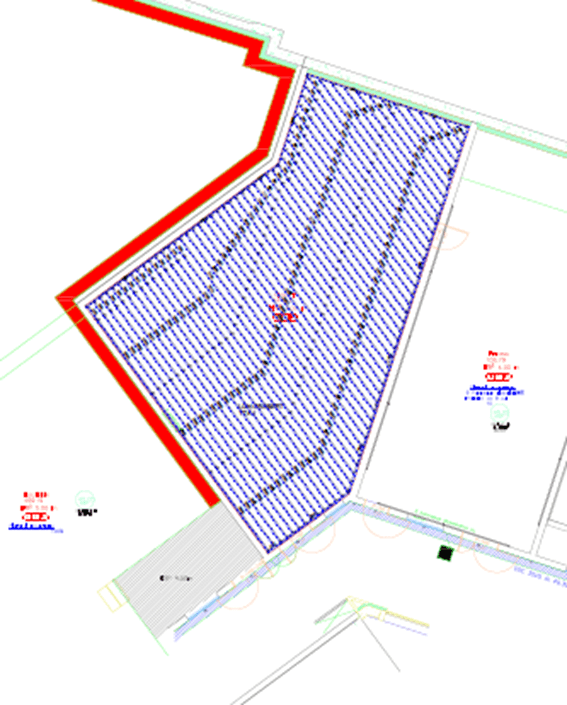

Como en otros proyectos, AMC Mecanocaucho® ha realizado un seguimiento desde la fase de proyecto hasta la instalación. En este periodo, con el fin recomendar el posicionamiento más adecuado de dicho suelo, se han empleado archivos CAD importados en Autocad. Así se ha podido simular el posicionamiento real del suelo Granab® y prever el layout del mismo antes de la instalación en obra.

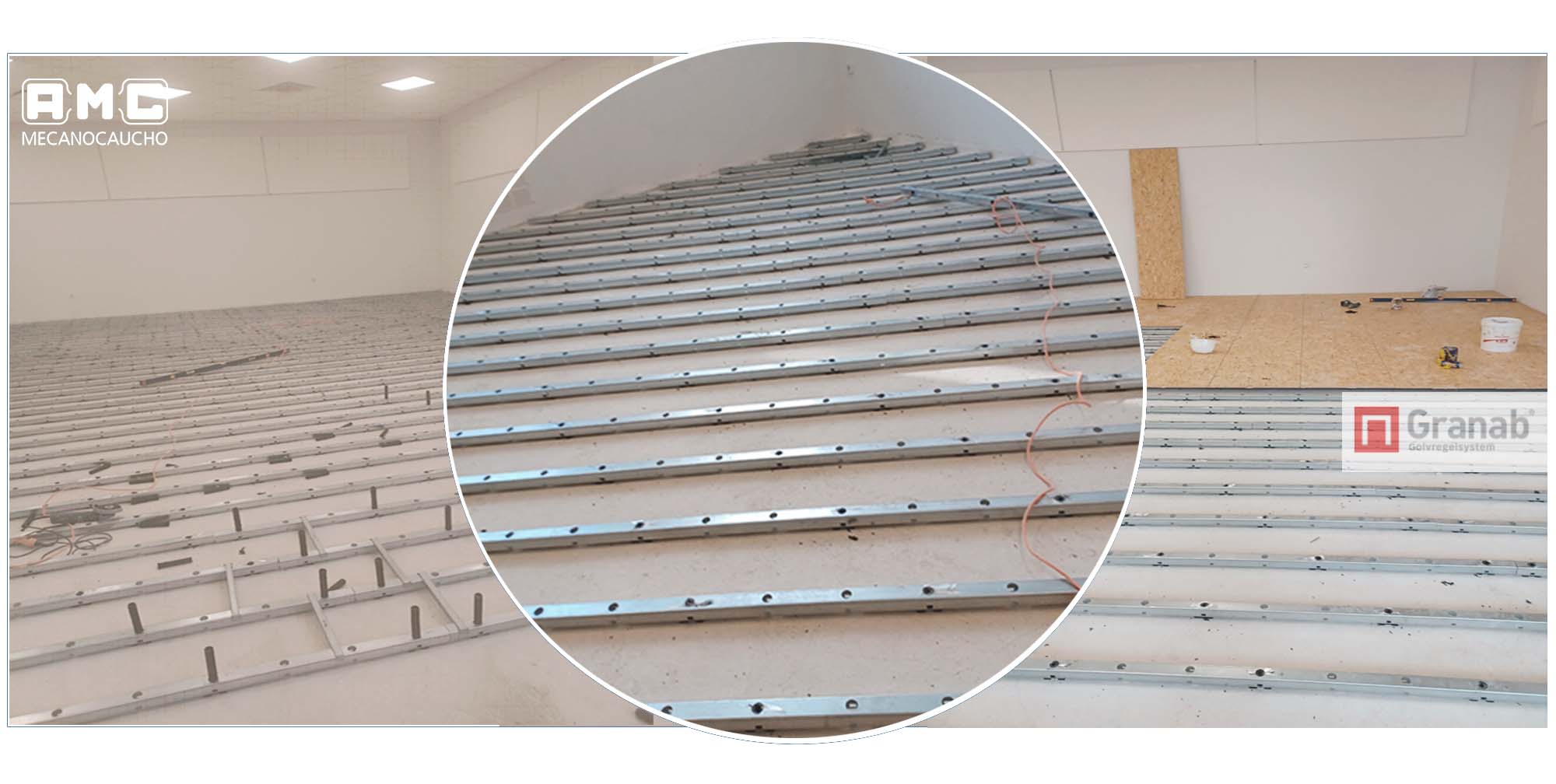

IMÁGENES DE LA INSTALACIÓN DEL SUELO GRANAB EN LA SALA CROSSFIT
FORMACIÓN EN LA INSTALACIÓN, EL ROL DEL INSTRUCTOR DE GRANAB.
AMC-MECANOCAUCHO ofrece la posibilidad de dar una formación en la colocación a través de un instalador español que ha efectuado una gran cantidad de obras con el suelo técnico y acústico GRANAB®. Este formador explica la metodología de instalación y los trucos para ganar en productividad.
