Soportes antivibratorios. El consejo de la semana: Utilizar una base común.
Los soportes antivibratorios a menudo se instalan debajo de las máquinas vibratorias, de esta manera las vibraciones y el ruido estructural pueden ser aislados con éxito.
Los motores diesel, compresores, generadores, ventiladores o bombas pueden estar conectados con correas, cadenas o incluso acoplamientos elásticos. Es un error común instalar cada elemento con soportes antivibratorios, esto a menudo lleva a hacer un fuerte efecto cónico en los soportes desgastándolos rápidamente.
Para evitar estos efectos cónicos, los soportes antivibratorios suelen instalarse inclinadas, pero el desgaste mecánico hace que cambien su rigidez provocando una pérdida de tensión en las correas.
|
|

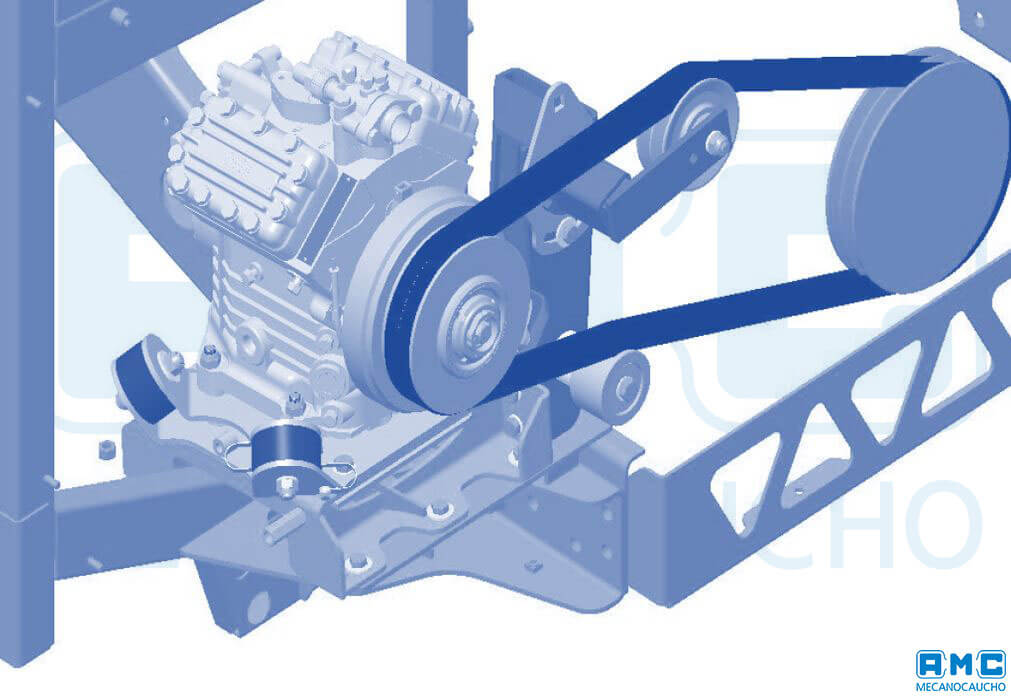

| Los soportes antivibratorios instalados en posición inclinada son una práctica común, pero las fuerzas de tracción de la correa hacen que los soportes funcionen en un ángulo cónico. Este tipo de trabajo cambia la rigidez de las monturas antivibratorias con el paso del tiempo. | Los soportes antivibratorios bajo una base común, ayudan a evitar tensiones desiguales en la correa. Los soportes pueden ser instalados bajo ela base común sin estar sujetos a tensiones cónicas. Los soportes antivibratorios ofrecen control de la vibración y proporcionan una gran longevidad. |

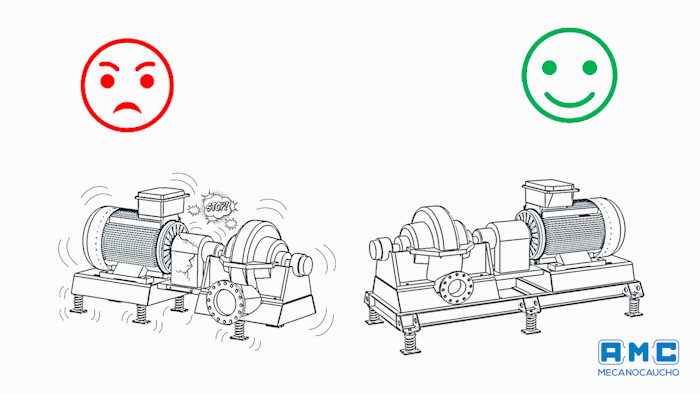

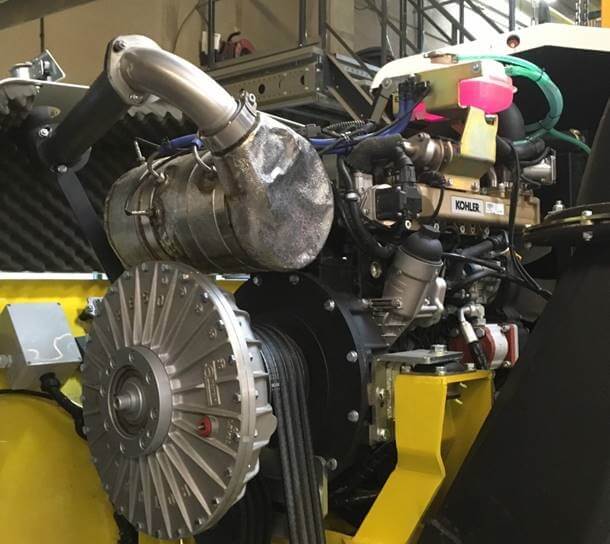

Las bases comunes proporcionan instalaciones estables que ofrecen un bajo desgaste en los soportes antivibratorios.
Otra práctica común es utilizar soportes demasiado rígidos para reducir el movimiento oscilante del elemento suspendido. Pero a medida que la rigidez aumenta (k), la frecuencia natural también se eleva, lo que conduce a un menor aislamiento de las vibraciones o al riesgo de acercarse a la frecuencia de resonancia del sistema.
En este punto, muchos ingenieros tratan de encontrar el punto entre la estabilidad y el aislamiento. Encontrar este equilibrio entre aislamiento y estabilidad no es duradero y depende mucho de la tolerancia a la rigidez de los soportes antivibratorios.

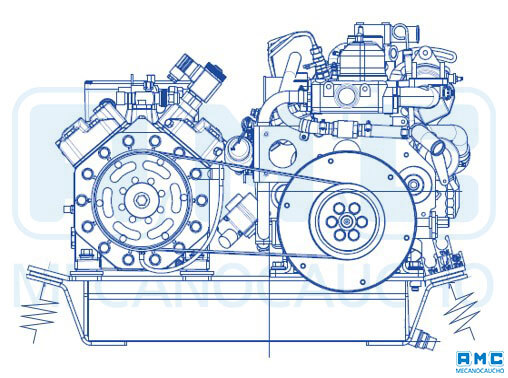

La posición de los soportes y los coeficientes de rigidez de las mismas (soportes horizontales rígidos) pueden ayudar a encontrar un nivel de aislamiento correcto y estable de las vibraciones, como se muestra en la siguiente imagen. Los ingenieros de aplicación de AMC-Mecanocaucho pueden ser de gran ayuda para predecir el movimiento y el aislamiento de la vibración.
Si está interesado en este tema no dude en contactar con nuestros ingenieros de aplicaciones . Ellos podrán ayudar y proporcionar información.
