INTRODUCCIÓN DEL PROYECTO

Con el propósito de mejorar el campus universitario, la universidad de Deusto decide en su sede de San Sebastian, añadir una nueva Biblioteca y una sala multi deporte.

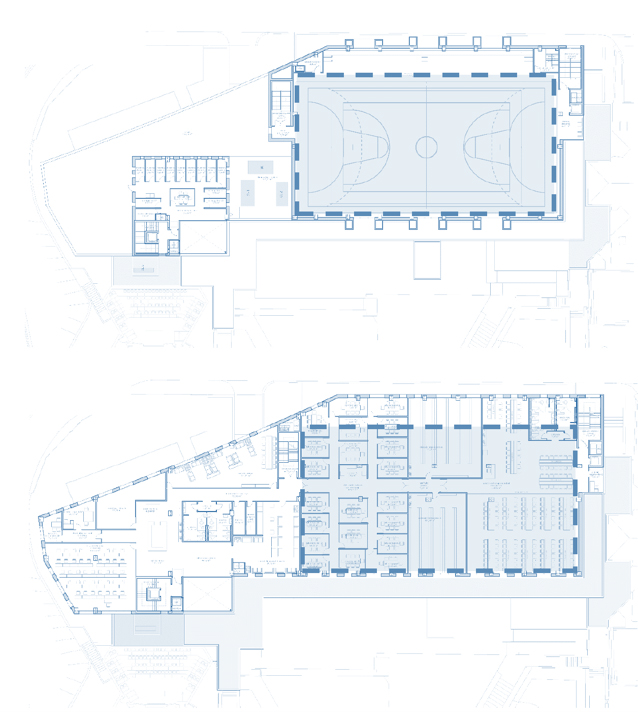

Al no haber suficiente espacio, se decide colocar uno encima de otro, quedando la sala multideporte en la planta superior y la biblioteca en la inferior.

La biblioteca contiene salas de estudio preparadas para realizar trabajos en grupo. Para que los alumnos puedan realizar tales actividades, se requiere un entorno tranquilo y Silencioso.

La sala multideporte consta de una cancha de baloncesto/balonmano/futbol sala, así como graderíos para el público a la misma.

Por ello, el acondicionamiento y aislamiento acústico debía ser óptimo para realizar correctamente las dos actividades.

Para ocuparse de este reto, la ingeniería acústica AAC situada en Vitoria-Gasteiz fue seleccionada. Para ello realizó los estudios e investigaciones necesarias. Para ocuparse del apartado del aislamiento de transmisión de ruido estructural AMC MECANOCAUCHO al igual que otros proveedores fue consultado.

Una vez conocidas las especificaciones del proyecto, el equipo de AMC MECANOCAUCHO realizó los cálculos y simulaciones para determinar las propiedades elásticas, mecánicas y comportamiento a largo plazo necesarias para cumplir las elevada exigencia de especificaciones.

El reto fue todavía más elevado ya que el soporte antivibratorio, tenía permitir obtener el mayor volumen posible a la sala. Para ello, AMC-MECANOCAUCHO tuvo que desarrollar un nuevo Soporte de suelos que pudiese estar embebido dentro de la losa. Basándose en una gama de soportes de suspensión de suelo flotante standard como la de FZH+Sylomer®, se decidió alterar las dimensiones de la pieza y añadir un nuevo compuesto de PU micro celular más resiliente de la empresa Getzner Werkstoffe GmbH.

“El reto fue todavía más elevado ya que el soporte antivibratorio, tenía permitir obtener el mayor volumen posible a la sala. Para ello, AMC-MECANOCAUCHO tuvo que desarrollar un nuevo Soporte de suelos que pudiese estar embebido dentro de la losa.”

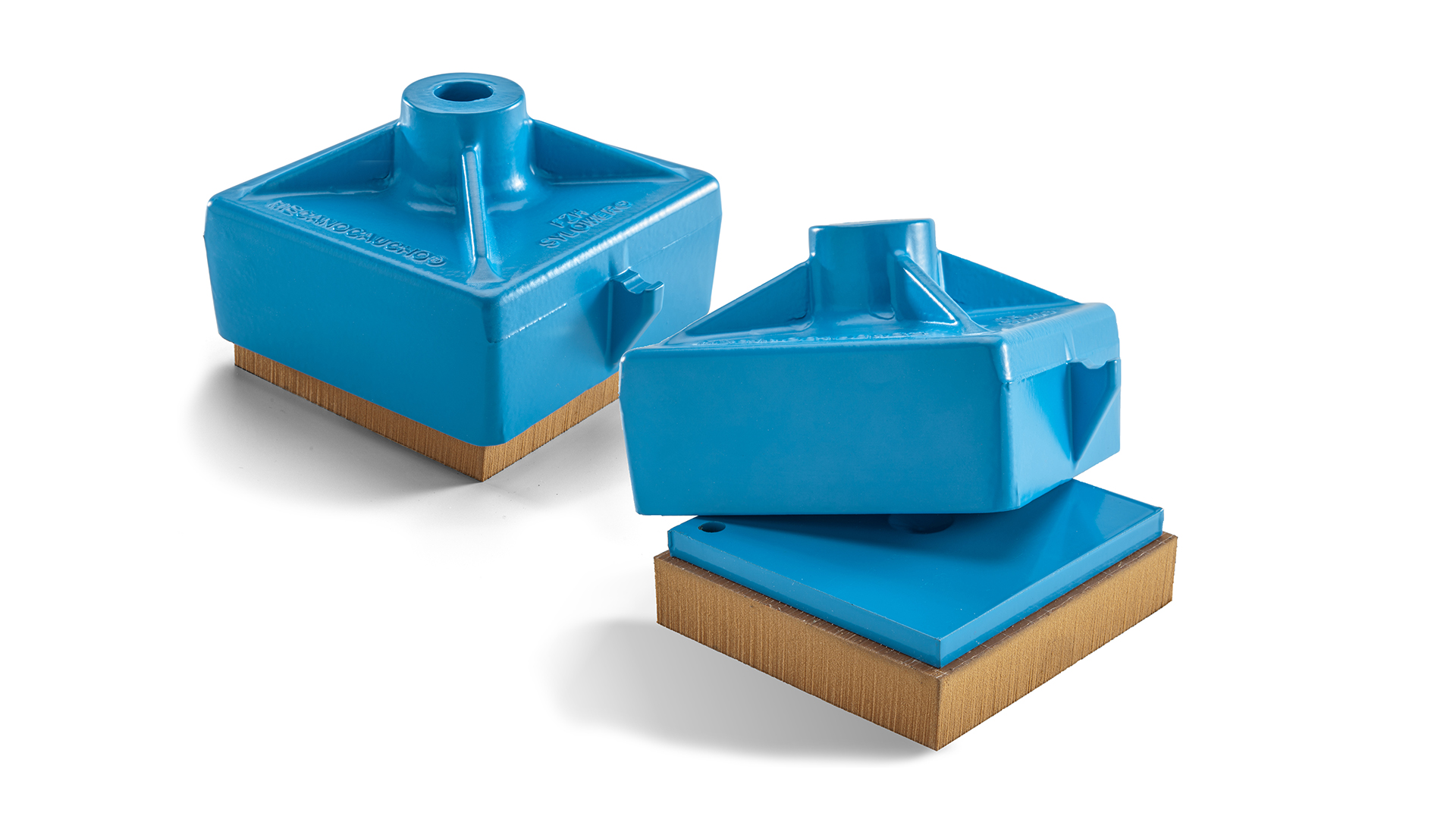

SOPORTES DE SUELO ACÚSTICOS FZH + Sylomer®

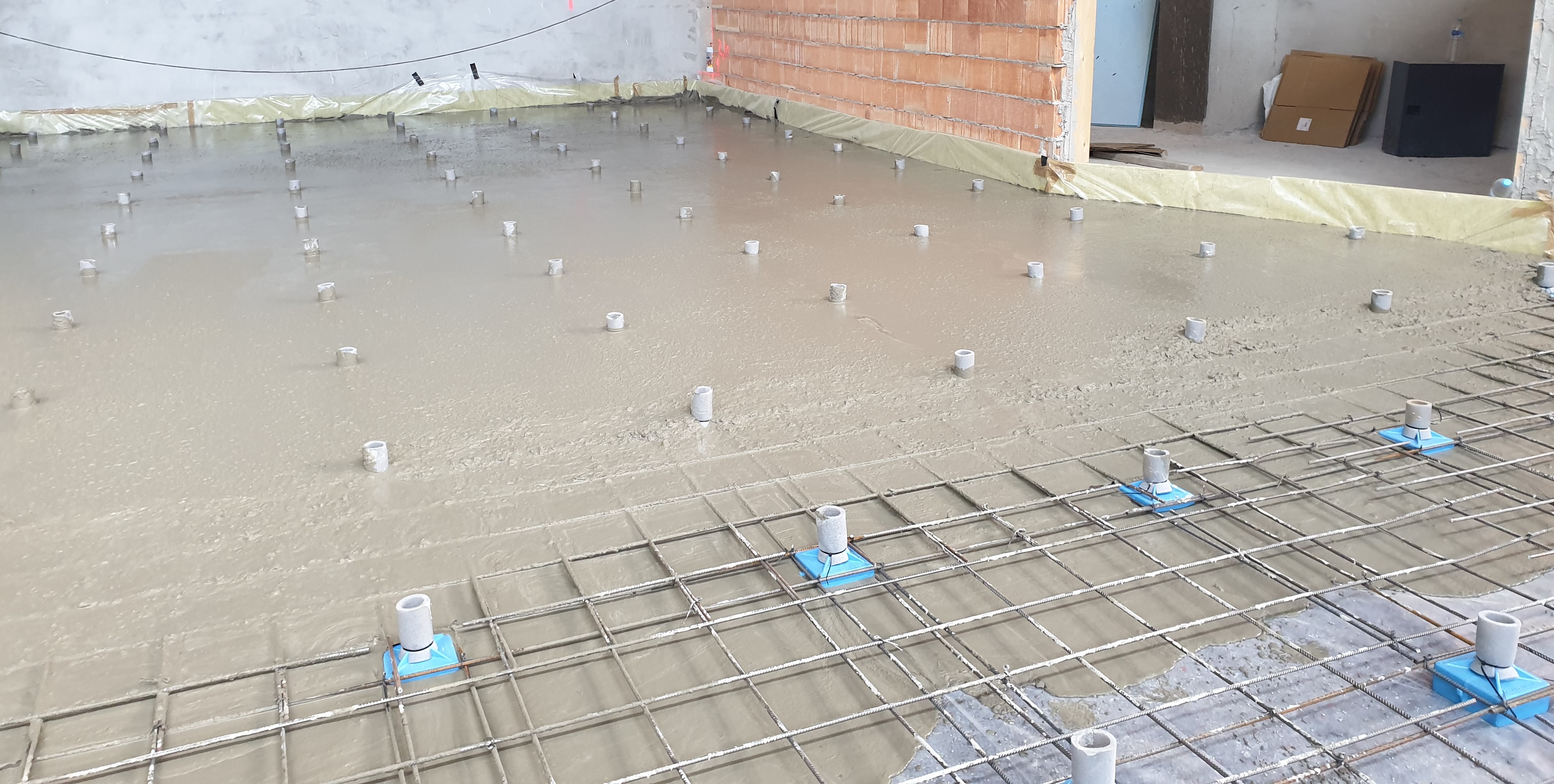

El aislamiento acústico de un suelo mediante soportes acústicos FZH + Sylomer® se compone de sistema antivibratorio mediante apoyos puntuales embebidos en el hormigón. Estos soportes acústicos se colocan sobre el forjado y, posteriormente, se vierte el hormigón correspondiente al suelo de la sala. Una vez la losa de hormigón haya fraguado, esta se nivela mediante los pernos disponibles en los soportes elevadores del suelo flotante y se desolidariza elásticamente del resto del edificio, creando una capa de aire entre el forjado inferior y la losa de hormigón, que proporciona un alto nivel de aislamiento acústico y térmico, y despejando posibles problemas de ruido transmitido por vía solidaria.

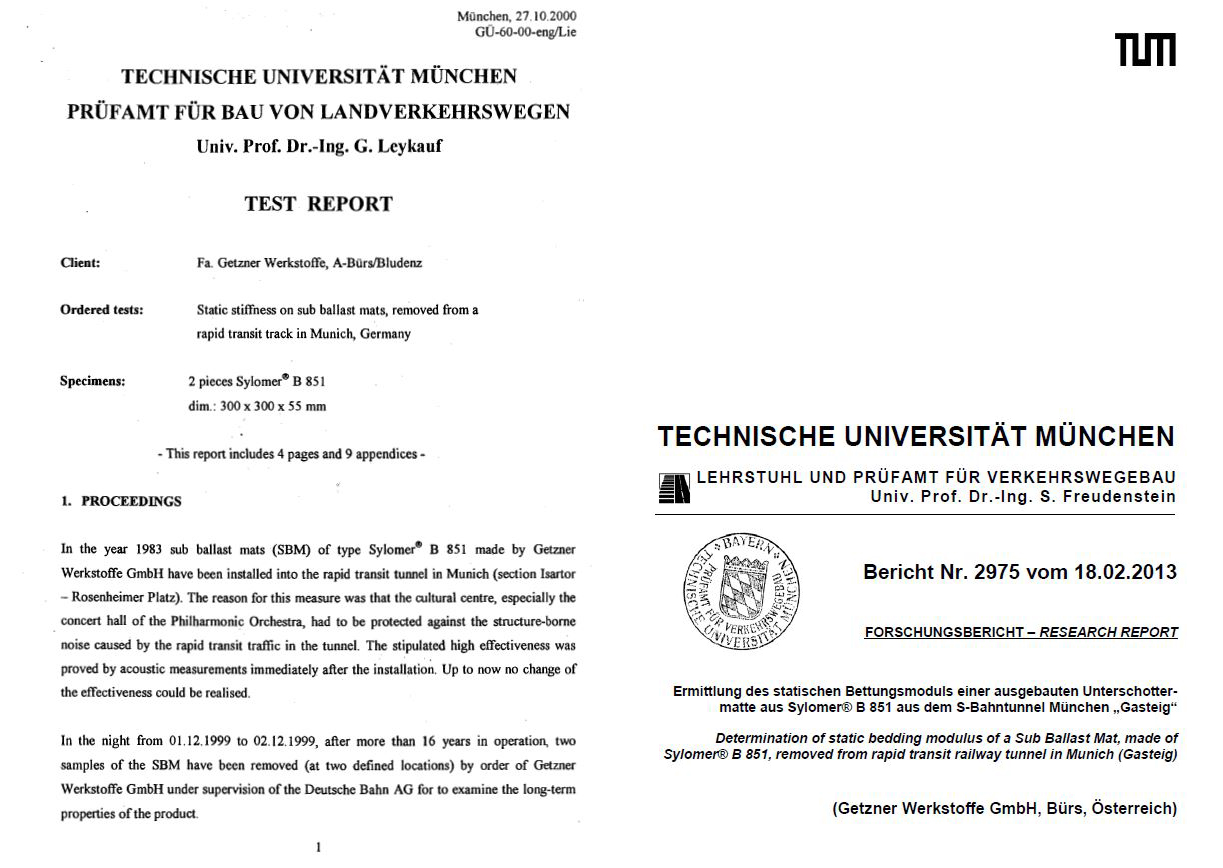

En cuanto al comportamiento a largo plazo, el nuevo material antivibratorio se basó en una mezcla similar a la que se empleó en un Ensayos realizados en la universidad de Munich, en el que se comprobó que las propiedades elásticas del material permanecen invariables después de 40 años de servicio

Ademas los materiales de PU Sylomer y Sylodyn, ofrecen una resistencia química muy elevada, por lo que sus características no varían ante la presencia de los principales agentes químicos que si afectan al rendimiento y la durabilidad de otros materiales utilizados para la insonorización de estructuras.

PROYECTO

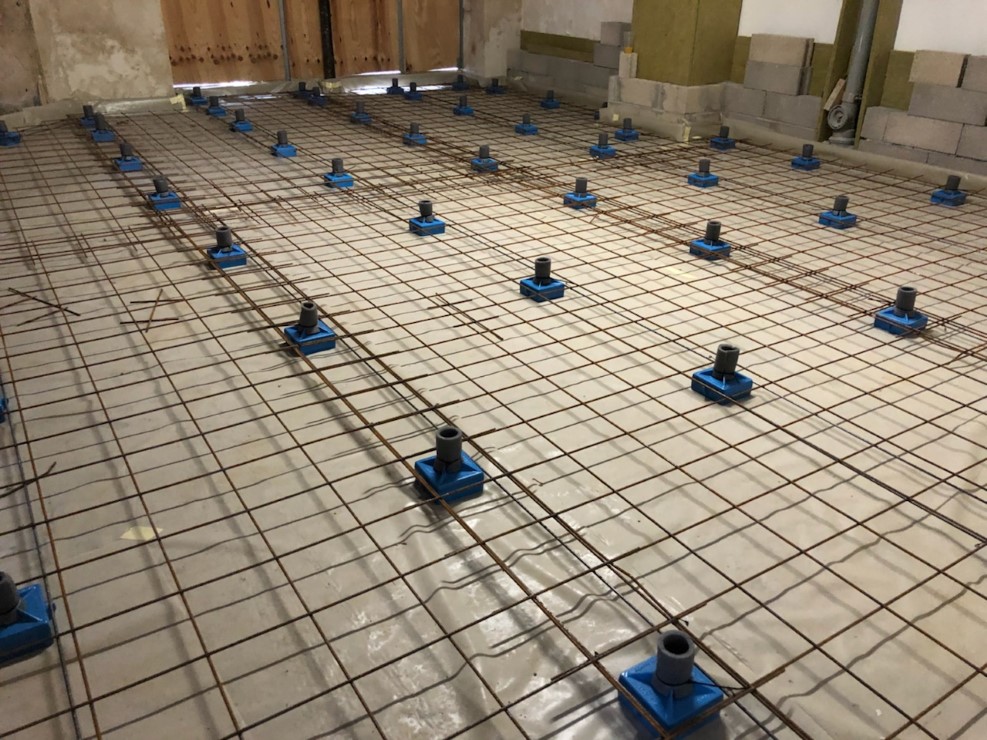

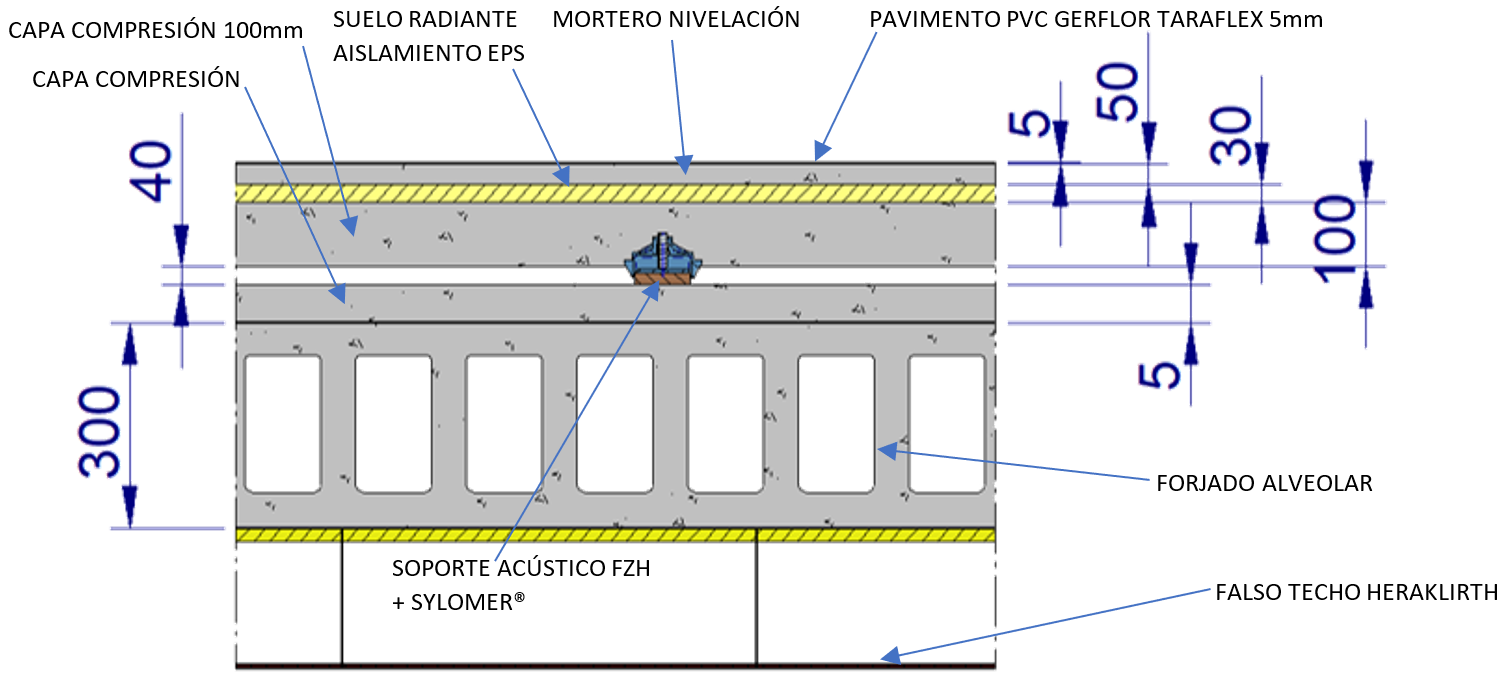

Para la superficie de la sala de actividades, el sistema entre la sala de estudio inferior y el suelo de la cancha se compone de una capa de hormigón de compresión sobre un forjado alveolar sobre el que se colocaron los soportes de suelo acústicos FZH + Sylomer®. Sobre estos soportes acústicos se colocó una losa de hormigón, una capa de aislamiento EPS como aislante térmico y otra capa de hormigón como elemento de nivelación antes de colocar la capa de PVC del suelo.

Para evitar el efecto adverso que generaría la compresión del aire almacenado entre la losa de hormigón y el forjado, se realizaron aberturas en la lana de roca de los laterales para asegurar la correcta circulación del aire. Esta circulación evita que el aire se comporte como un resorte y, por tanto, que al comprimirse eleve la frecuencia propia del sistema.

Además, durante el izado de la losa se utilizó un sistema mediante laser para asegurar una correcta nivelación de la misma y una distribución uniforme de la carga en toda la superficie. De esta forma, se evita la deflexión excesiva de los laterales que podrían comprometer la estabilidad del sistema.

El primer resultado obtenido para este proyecto por parte del equipo de AMC MECANOCAUCHO es el obtenido de las simulaciones realizadas con los datos del proyecto.

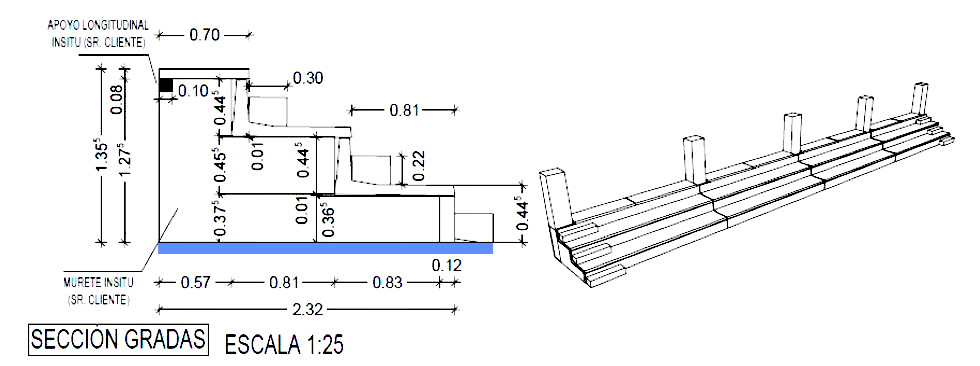

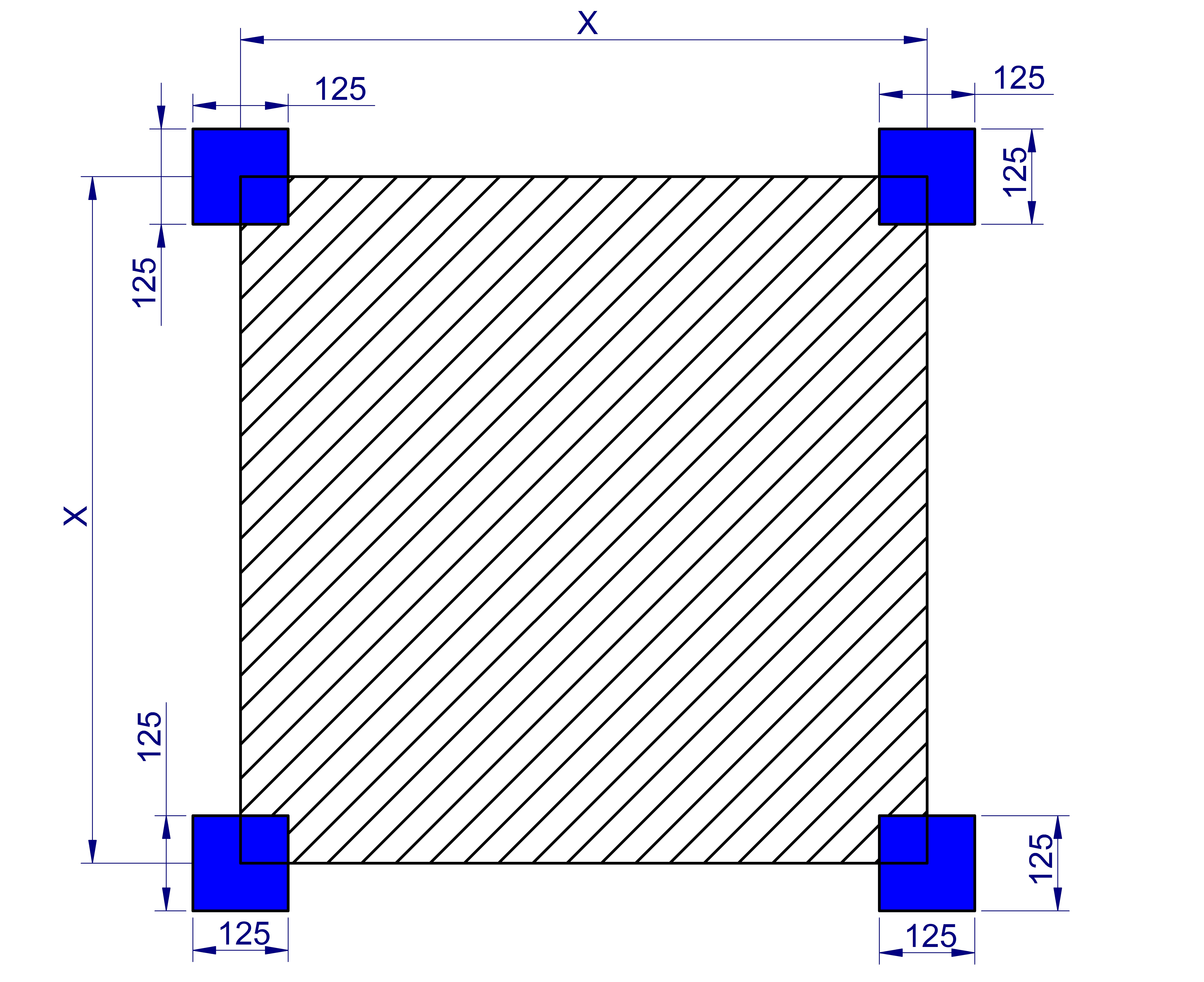

Para la zona del graderío, se propuso utilizar una solución utilizando tiras de Sylomer® bajo la estructura. Una vez calculado el valor de la carga a soportar por dichas tiras, teniendo en cuenta las cargas totales de la estructura y el número de tiras a utilizar, se dimensionó el material de insonorización más adecuado dentro de la gama de materiales acústicos de AMC MECANOCAUCHO.

Además del aislamiento inferior de la losa flotante, conseguir desolidarizar la sala totalmente del resto de la estructura es crítico en este tipo de construcciones, ya que cualquier unión rígida entre la sala y la estructura es una vía para la transmisión de las vibraciones y el ruido. Por ello, en todo el perímetro de la losa se colocó una lámina elástica para asegurar una unión amortiguada entre la losa y la pared.

Previo a la realización de la obra, la empresa Audiotec, empresa referente a nivel nacional en el ámbito de la acústica arquitectónica y usuario habitual de los soportes acústicos de la gama FZH + Sylomer®, realizó un cálculo teórico de la inmisión sonora prevista en la sala de estudio basándose en valores de emisión sonora habituales en las gradas de pabellones deportivos de similares características, obteniendo unos buenos resultados, pero siempre a falta de la confirmación mediante la medición in situ.

Tras la ejecución de la solera mediante los soportes acústicos FZH + Sylomer®, Audiotec realizó un ensayo acústico in situ con el objetivo de conocer los resultados de insonorización provisionales del sistema ejecutado obteniendo buenos resultados que auguraban un nivel de aislamiento excelente una vez terminado toda la instalación.

Para dicha instalación los soportes de pared utilizados fueron del tipo EP400 para la superficie de la pared y los soportes de pared del tipo EP500 para las zonas de encuentro entre la pared y el techo o la losa de hormigón y la pared.

Esta última parte es importante para evitar la unión rígida entre el forjado superior y la pared, lo que disminuiría el nivel de insonorización de la sala debido al ruido estructural que se transmitiría a esta. Los soportes de pared utilizados en este proyecto están compuestos por una base de caucho, aunque también estarían disponibles en su versión en Sylomer®.

Para la colocación de los soportes de pared utilizados en este proyecto se ha optado por una distribución a tresbolillo, ya que un exceso de soportes de pared aumentaría en exceso la rigidez de la estructura, reduciendo el nivel se insonorización de la misma.

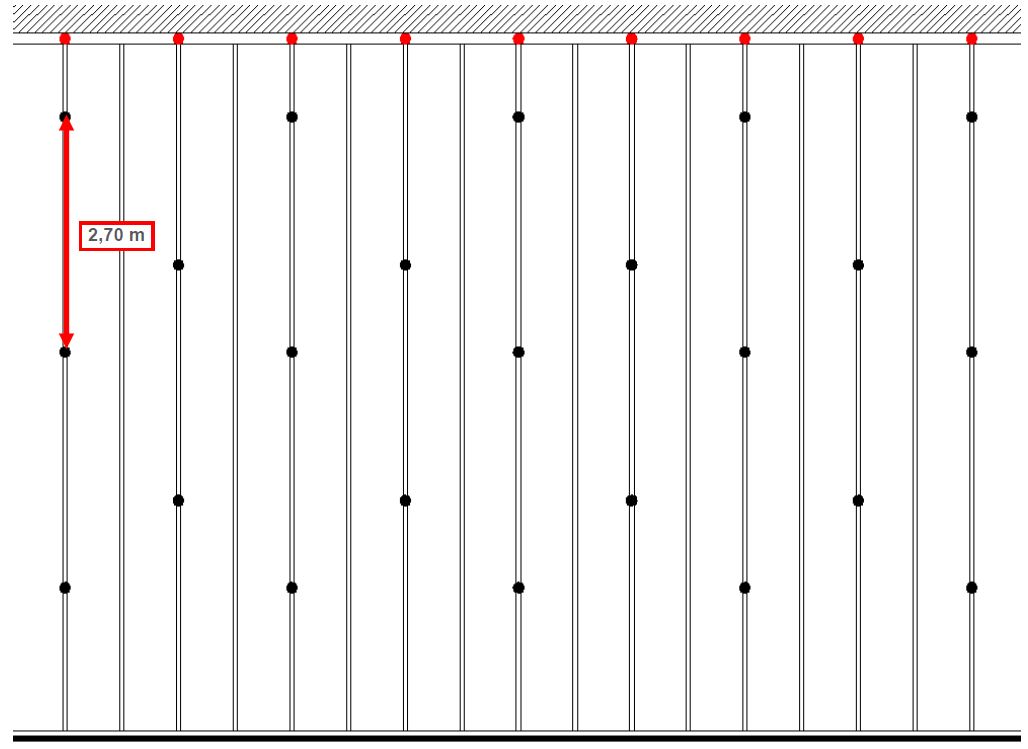

Con esto, la distribución de los soportes de pared recomendada para este proyecto es la que se muestra en la siguiente imagen.

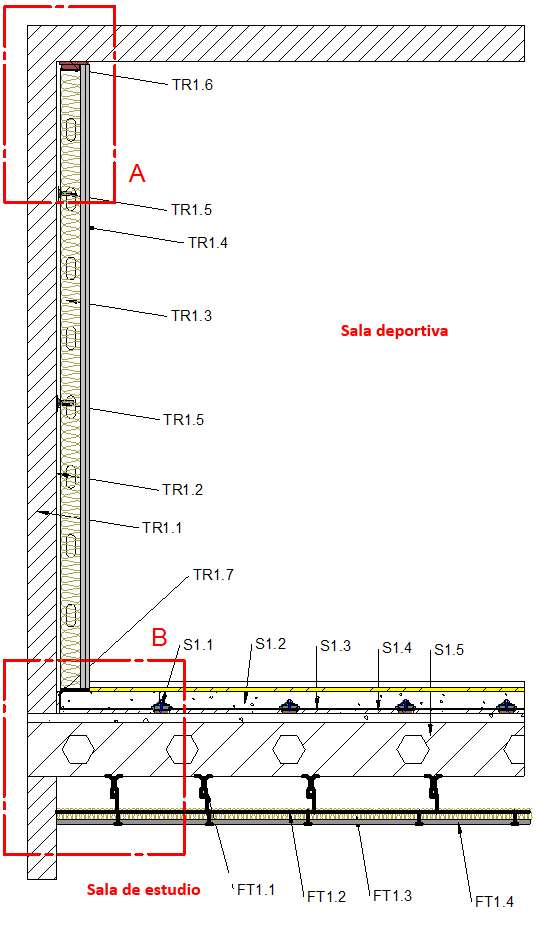

En la siguiente imagen se muestra el esquema constructivo final del sistema.

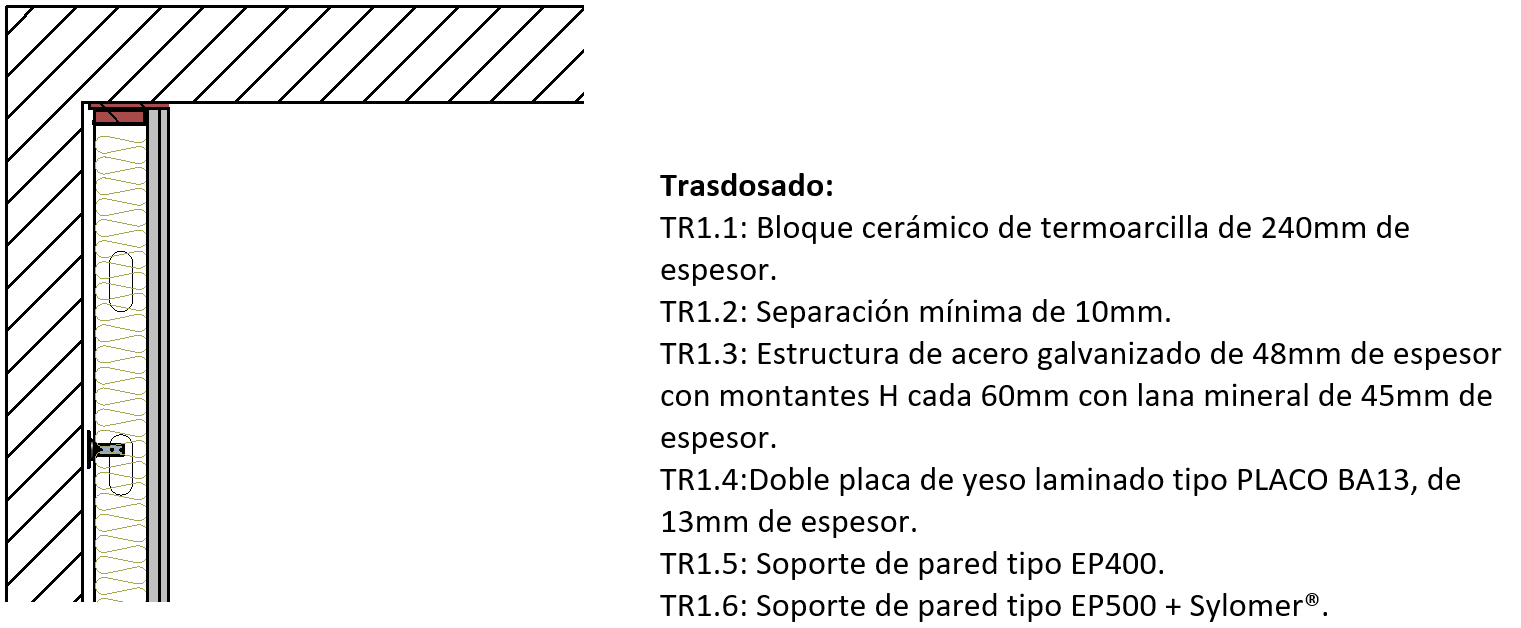

En la siguiente imagen puede verse en mayor detalle el encuentro entre la pared y el techo de la sala de actividades deportivas.

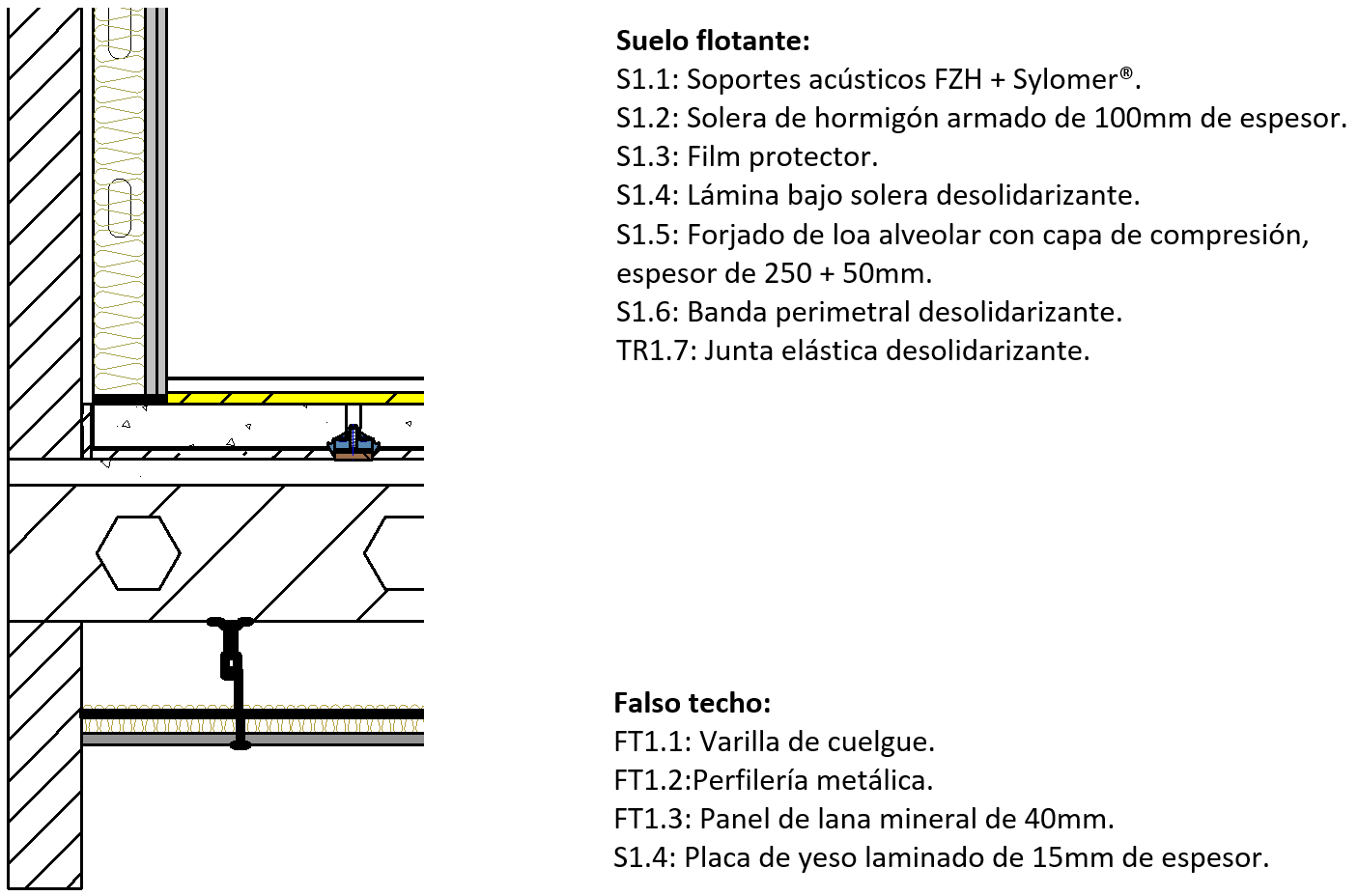

Mientras que en la siguiente imagen puede verse en mayor detalle el encuentro entre la pared y el suelo de la misma.

Antes de realizar cualquier medición, se llevaron a cabo cálculos teóricos para estimar el nivel equivalente de ruido LAeq y el nivel máximo LAFmax durante un partido de baloncesto. Para realizar estos cálculos, se utilizó la fuente de ruido medida durante un partido de baloncesto en otra instalación deportiva con características similares.

Estos resultados de cálculos teóricos predicen que el nivel de inmisión de ruido en la biblioteca estará por debajo del valor máximo recomendado de 40 dB.

Una vez finalizada la instalación, se realizaron diferentes mediciones, tanto de ruido aéreo como de ruido de impacto.

Mediciones acústicas y comparación con límites establecidos

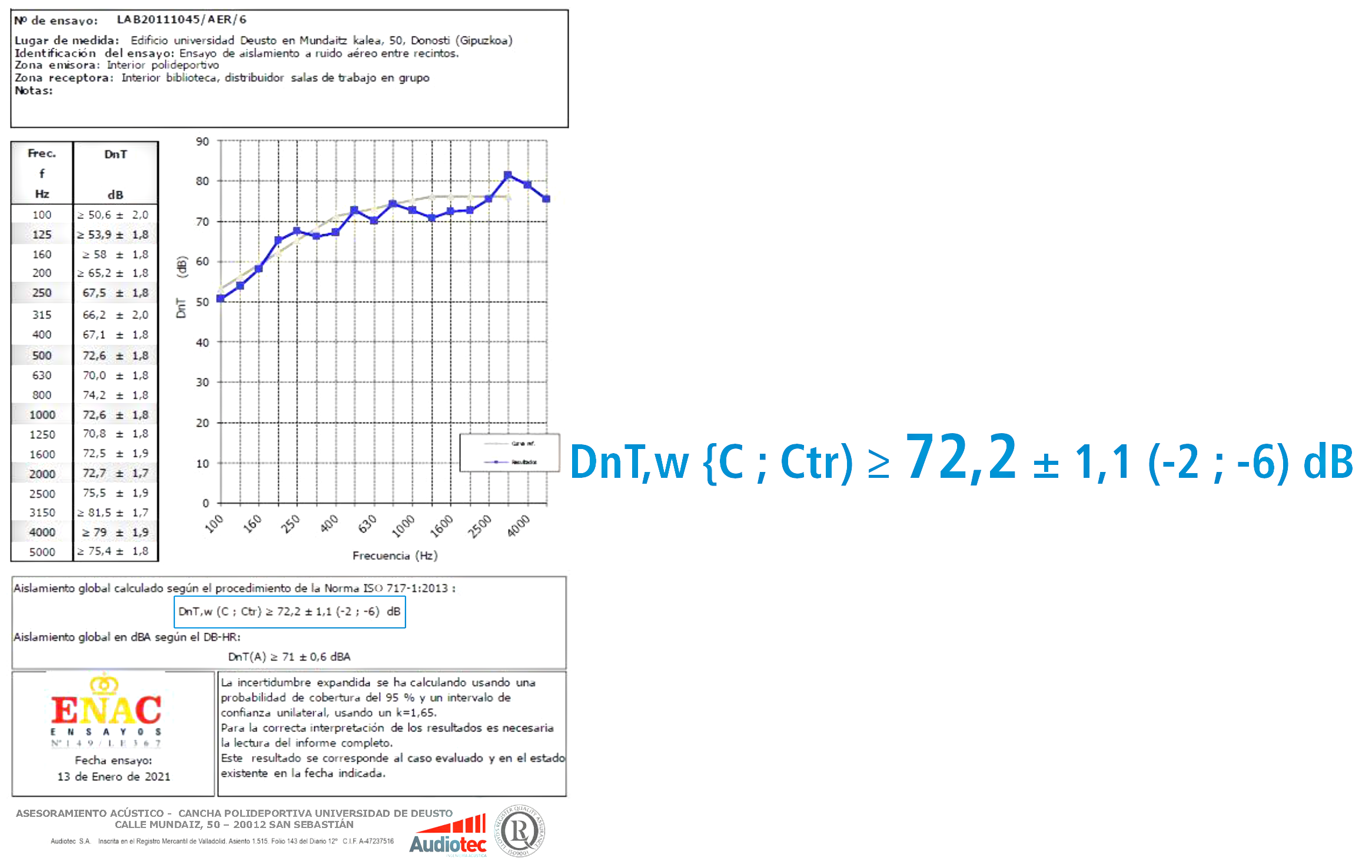

Por ello, las mediciones más significativas son las realizadas entre el pabellón deportivo y el interior de la biblioteca. Los resultados de aislamiento a ruido aéreo se muestran en la siguiente imagen:

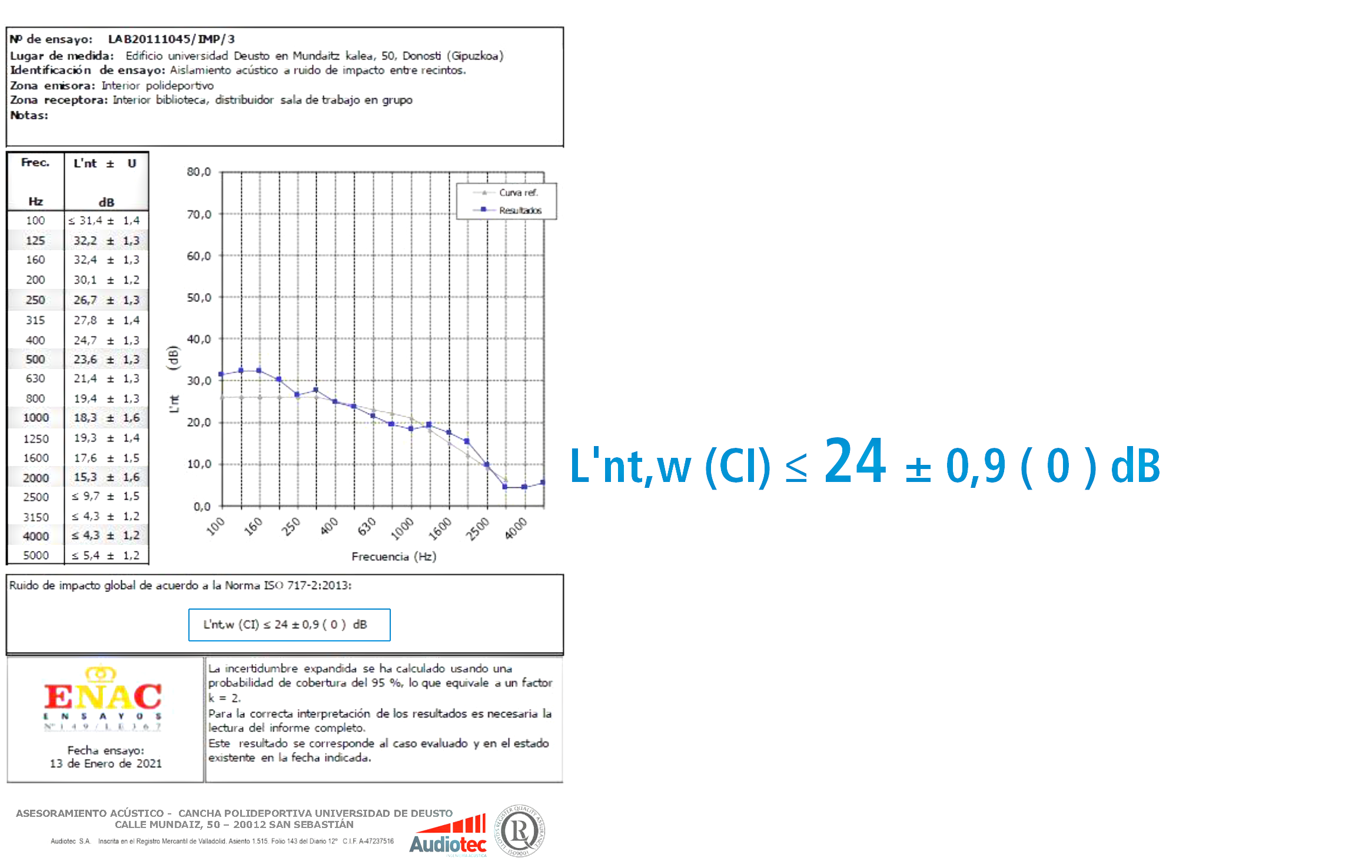

Mientras que los resultados de aislamiento acústico a ruido de impacto se muestran en la siguiente imagen:

Teniendo en cuenta las exigencias mínimas de aislamiento acústico establecidas en el Decreto 213/2012, de 16 de octubre, de contaminación acústica de la Comunidad Autónoma del País Vasco para las actividades susceptibles de transmitir ruidos a locales colindantes de uso residencial, administrativo, sanitario o educativo, los niveles máximos de ruido de impacto serían de 40dB, tal y como se puede observar en la siguiente tabla, por lo que se puede observar que los resultados de aislamiento acústico que ofrecen los soportes acústicos FZH + Sylomer® son excelentes y están por encima de lo requerido por la norma.

La siguiente tabla muestra los límites de ruido de impacto, se puede ver que los resultados de aislamiento acústico ofrecidos por los soportes acústicos FZH + Sylomer® están por encima y más allá de los requisitos de la norma.

Del mismo modo, los aislamientos mínimos de ruido aéreo para este tipo de salas serían los siguientes, entrando el pabellón deportivo de este proyecto dentro del primer grupo:

El siguiente video muestra el proceso de instalación tanto de los soportes acústicos como del suelo flotante para este proyecto. Como puede verse y se ha comentado en este texto, el proceso de instalación del sistema es muy simple y no requiere de una infraestructura ni una maquinaria excesiva para ello.

Este proyecto es el claro ejemplo de cómo combinar en un espacio próximo dos actividades tan enfrentadas, como son una cancha deportiva y una biblioteca, donde los impactos del juego y los aficionados de la primera podrían interferir en la concentración y silencio de la segunda. Estas soluciones constructivas pueden ser el futuro de la edificación pues, las ciudades cada vez disponen de una menor superficie construible pero las necesidades de albergar este tipo de zonas sigue patente, por lo que podrían tener que convivir muchas veces dentro de la misma construcción. Por eso, es necesario disponer de los soportes acústicos de mejor calidad y flexibilidad, en lo que AMC MECANOCAUCHO continúa siendo un referente.

Para ello, AMC MECANOCAUCHO dispone de un amplio abanico de modelos de soportes acústicos FZH + Sylomer® de diferentes capacidades de carga, pudiendo adaptarse a una amplia gama de aplicaciones. Esto se consigue gracias a la posibilidad de utilizar diferentes densidades de Sylomer®, obteniendo un rango de cargas desde 140 Kg hasta 965 Kg por soporte.

AMC MECANOCAUCHO fabrica soportes antivibratorios y cuenta con un equipo de ingenieros de aplicación para ayudar a sus necesidades de instalación, así que no dude en contactar con nuestro departamento técnico si necesita ayuda sobre este tema.
