DEMOSTRACIÓN DE LA AMORTIGUACIÓN GRACIAS A LA MASA PESADA
INTRODUCCION
Seguramente nos hayamos preguntado alguna vez acerca del uso de las masas pesadas con el fin de amortiguar la vibración. Pues bien, en AMC hemos llevado a cabo un pequeño experimento con la ayuda de un instrumento de percusión llamado Gong.

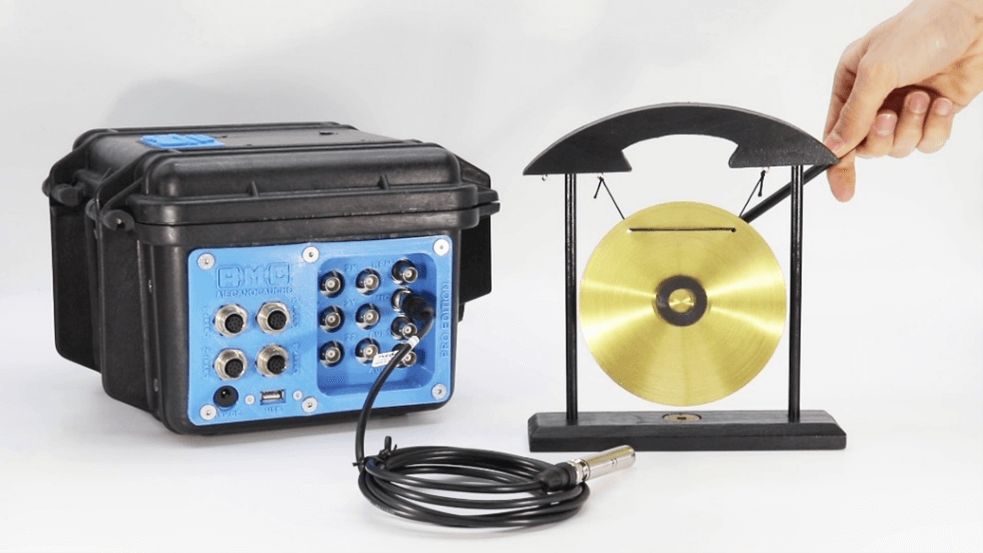

El experimento trata de estudiar la diferencia acústica entre golpear el Gong libre de cualquier objeto y compararlo si añadimos una pequeña masa pesada de elastomero en el centro del instrumento como puedes observar en la siguiente imagen.
ENSAYO
Se trata de un pequeño Gong de 12,5cm de diametro. Para atenuar el ruido, se ha ido instalando en el centro del Gong 3 aros de diferente tamaño de nuestra masa pesada MP5 A de espesor 2mm. A continuacion se presentan los objetos a estudio.

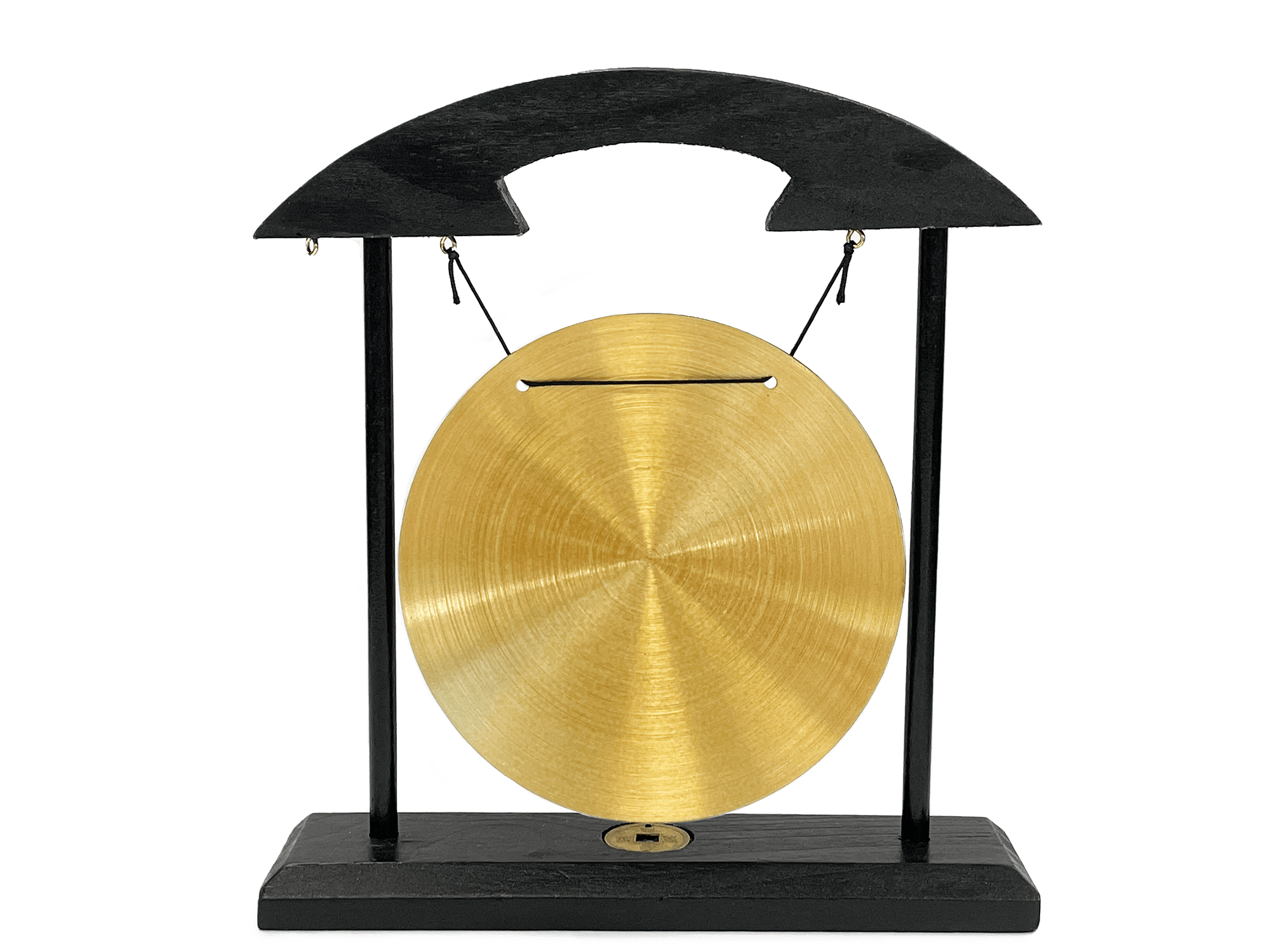

| Gong sin Masa Pesada MP5 A |
|---|
|
|

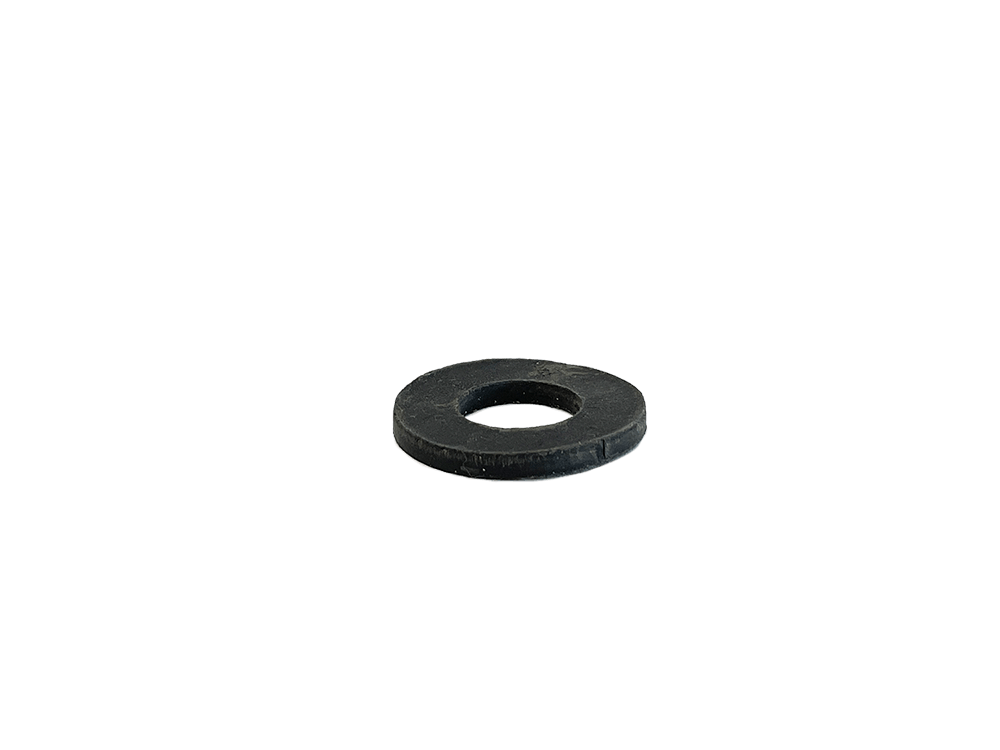

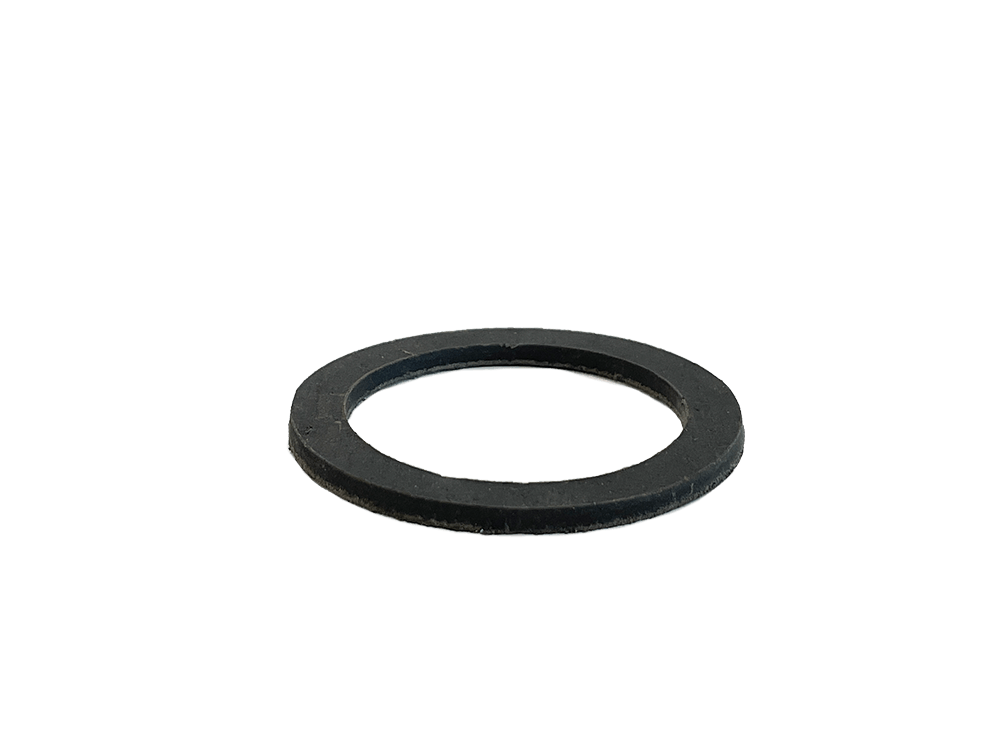

MP5 A - 1
Øext: 3cm Øint: 1,5cm |

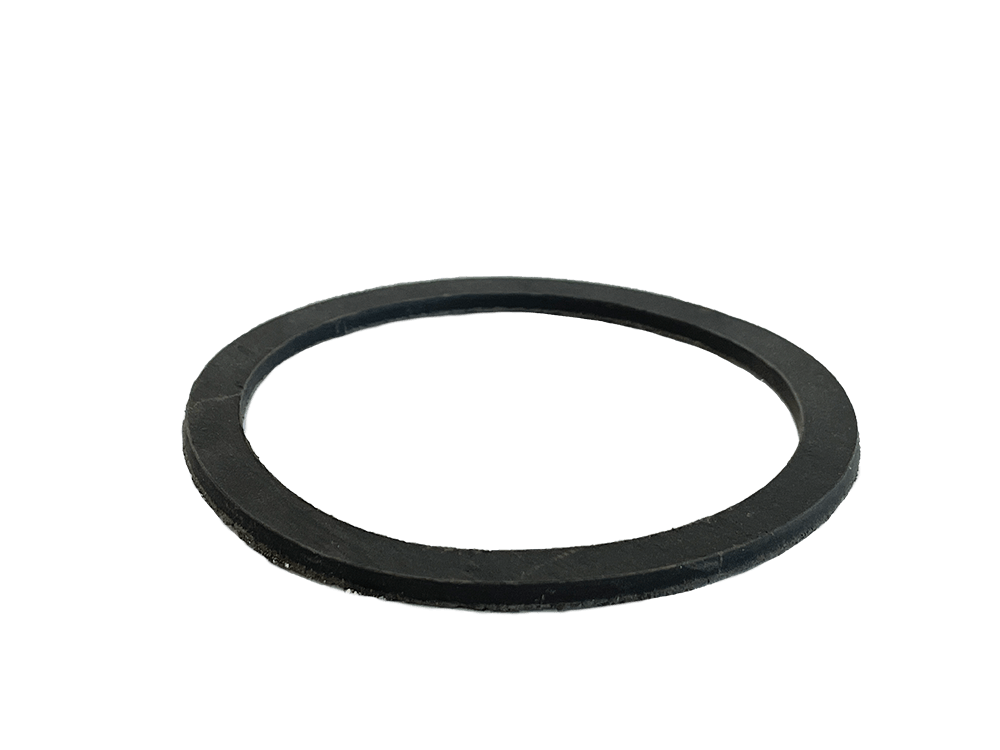

MP5 A - 2
Øext: 6cm Øint: 4.5cm |
MP5 A - 3
Øext: 9cm Øint: 7,5cm |
|---|---|---|
|
|
|
|

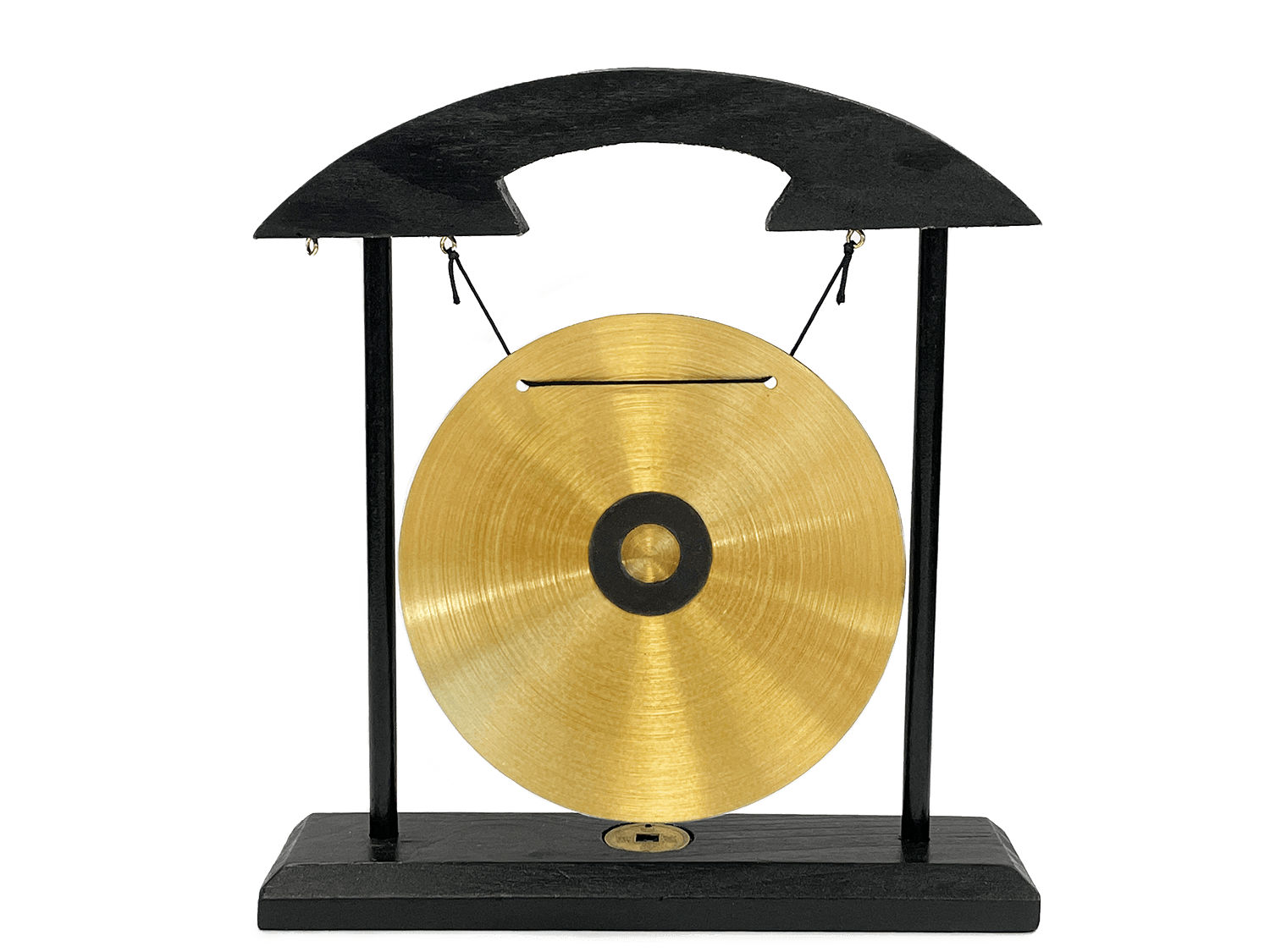

Gong con Masa Pesada MP5 A (1) |

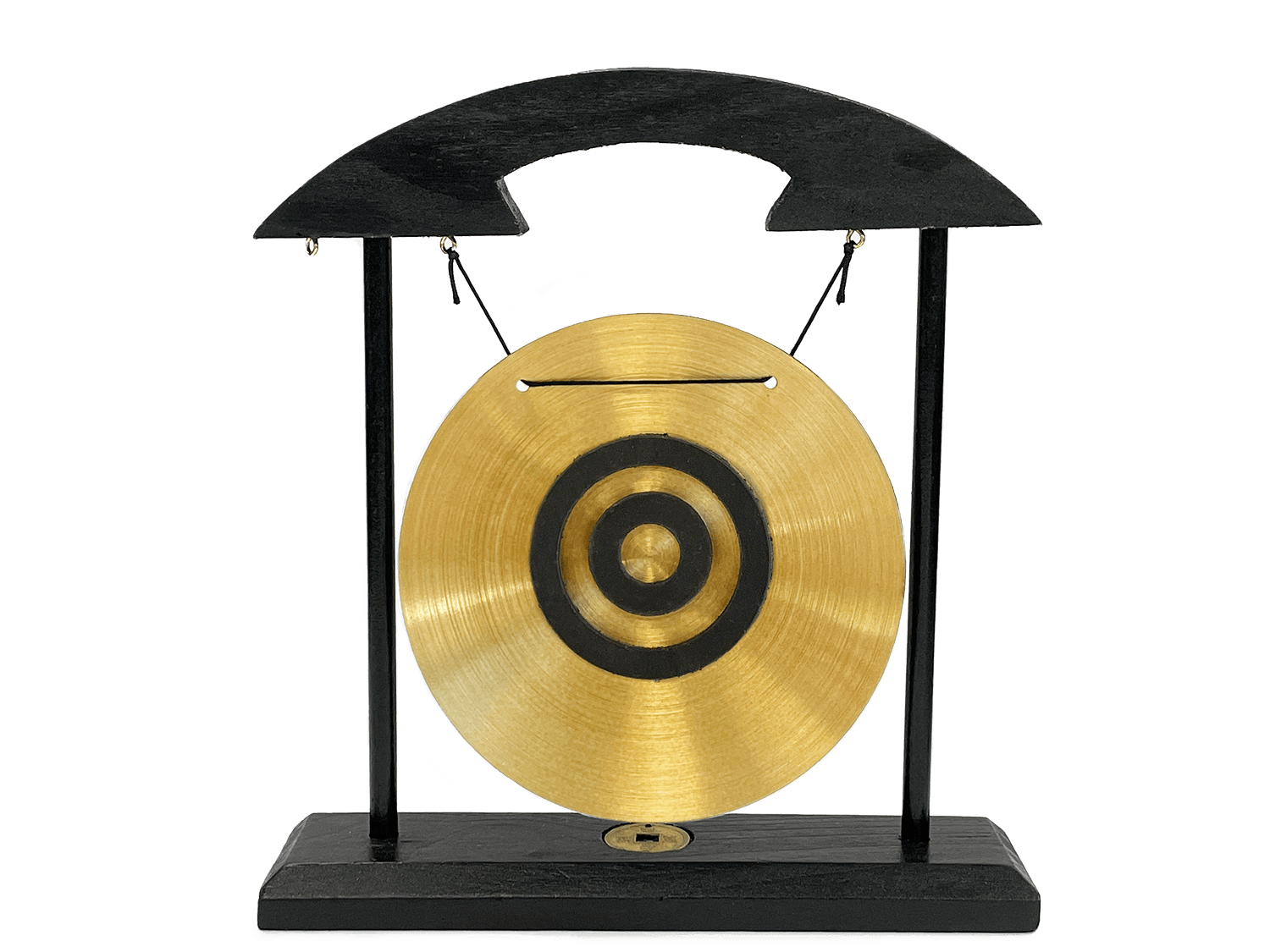

Gong con Masa Pesada MP5 A (1 + 2) |

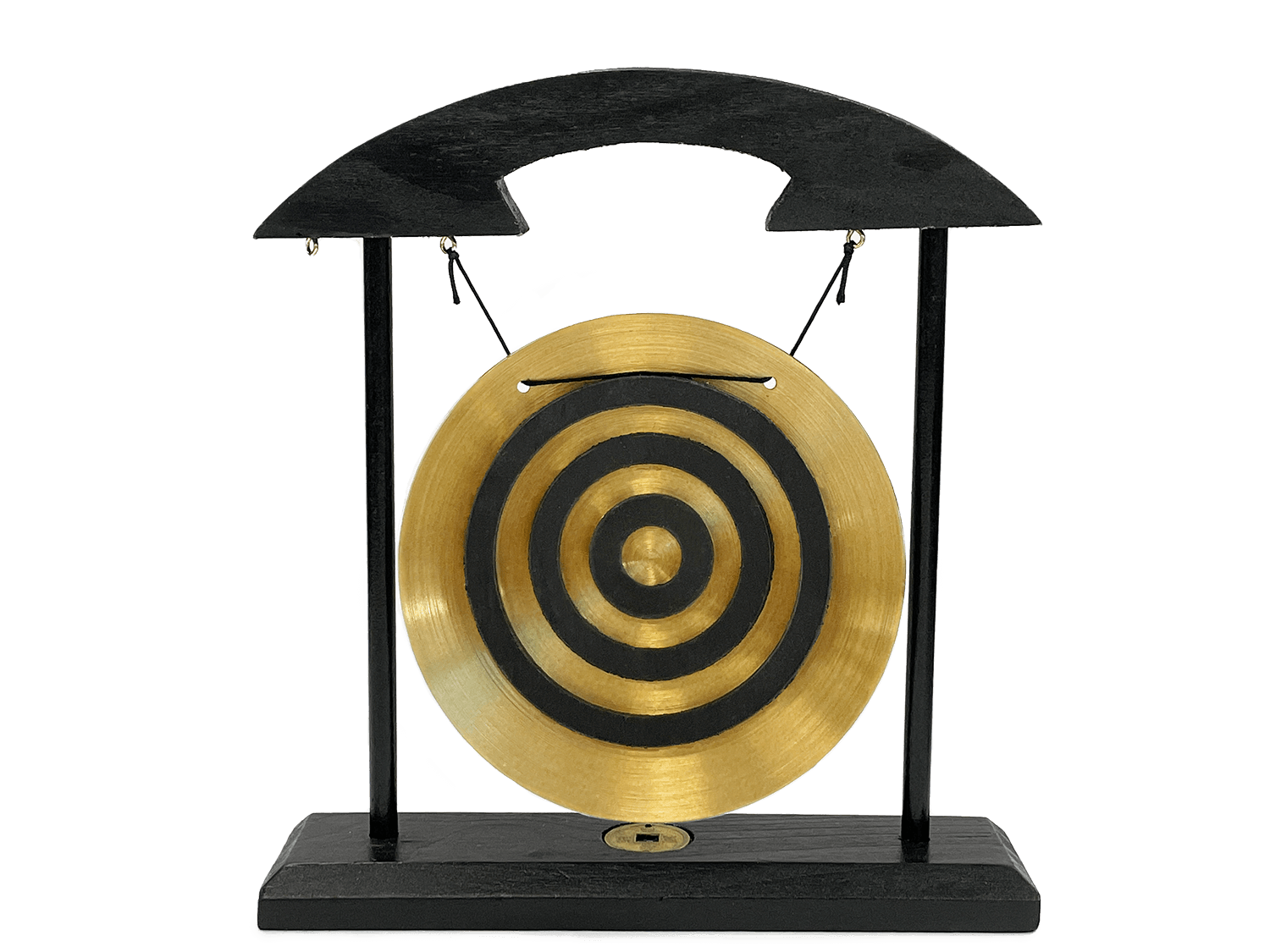

Gong con Masa Pesada MP5 A (1 + 2 + 3) |
|---|---|---|
|
|
|
Para conocer mejor el objeto a analizar, primero hemos llevado a cabo un estudio de elementos finitos con nuestro softare de FEM para concocer los modos vibratorios del Gong. Según este estudio, el modo vibratorio con mayor energia se encuentra a 1084Hz.

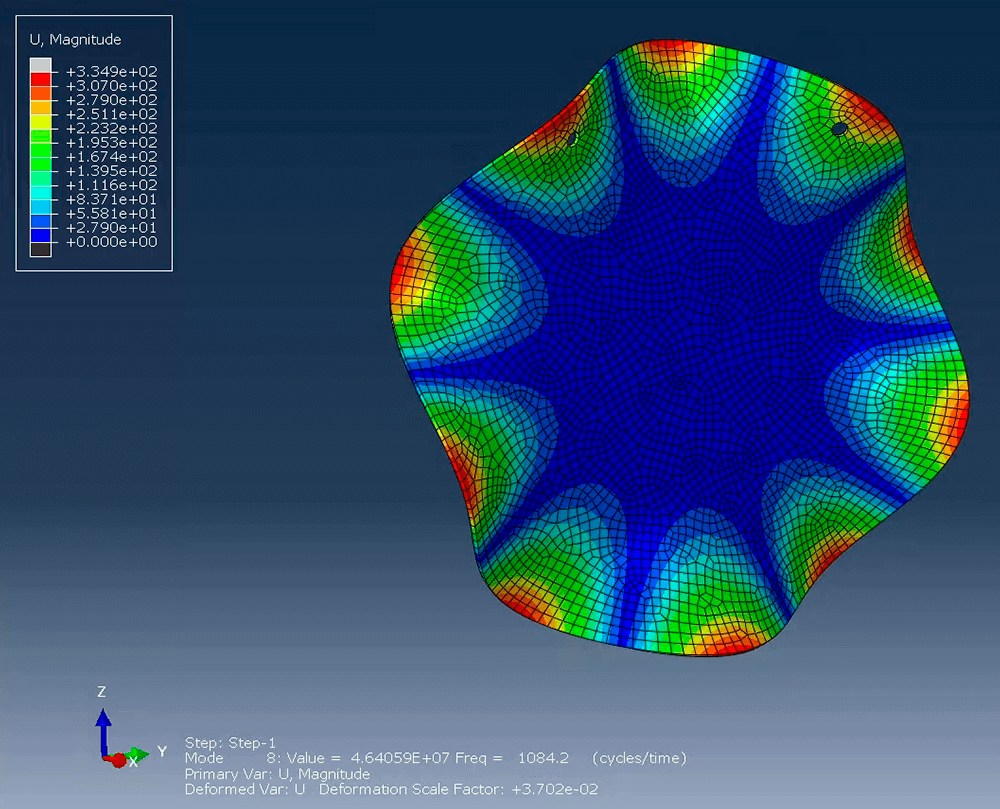

| Modo vibratorio - 1084.2Hz | Animación Modo vibratorio |
|---|---|
|
|
Este modo vibratorio a 1084Hz obtenido mediante Elementos Finitos, concuerda con el espectro de ruido que hemos obtenido al golpear el Gong. Se puede observar que cuando golpeamos el intrumento en el segundo dos, el modo con mayor energia aparece a niveles cercanos al modo vibratorio teórico.

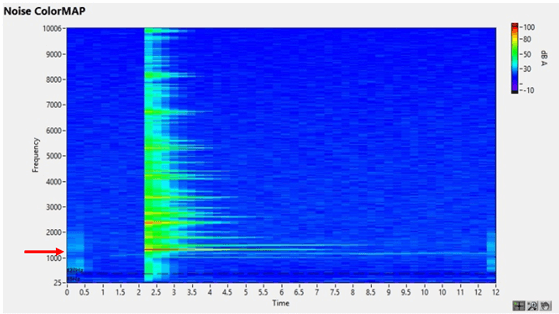

| Espectro de ruido del Gong |
|---|
|
Para comparar ambos casos, hemos realizado una medicion temporal en dB A golpeando el Gong en el segundo 2.

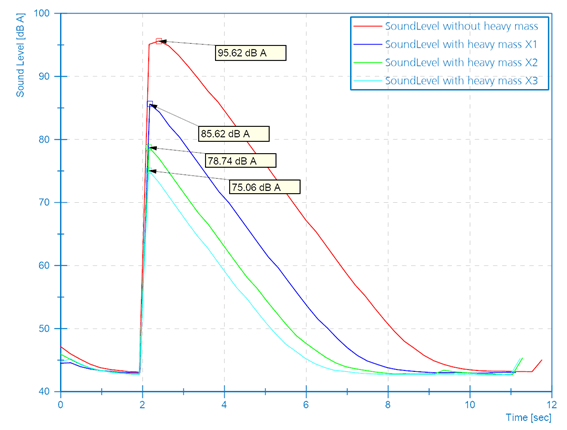

| Medición temporal en dB A |
|---|
|
Como se puede observar, gracias a la primera pequeña masa pesada añadida al Gong somo capaces de disminuir en 10 dBA el ruido. Sin embargo, según vamos añadiendo más masa pesada al sistema, la dismunucion es más considerable llegando a reducir 20 dBA con las tres masas pesadas. La masa pesada trabaja como amortiguador de la vibración reduciendo considerablemente su amplitud vibratorio reduciendo asi el ruido.
VIDEO ENSAYO

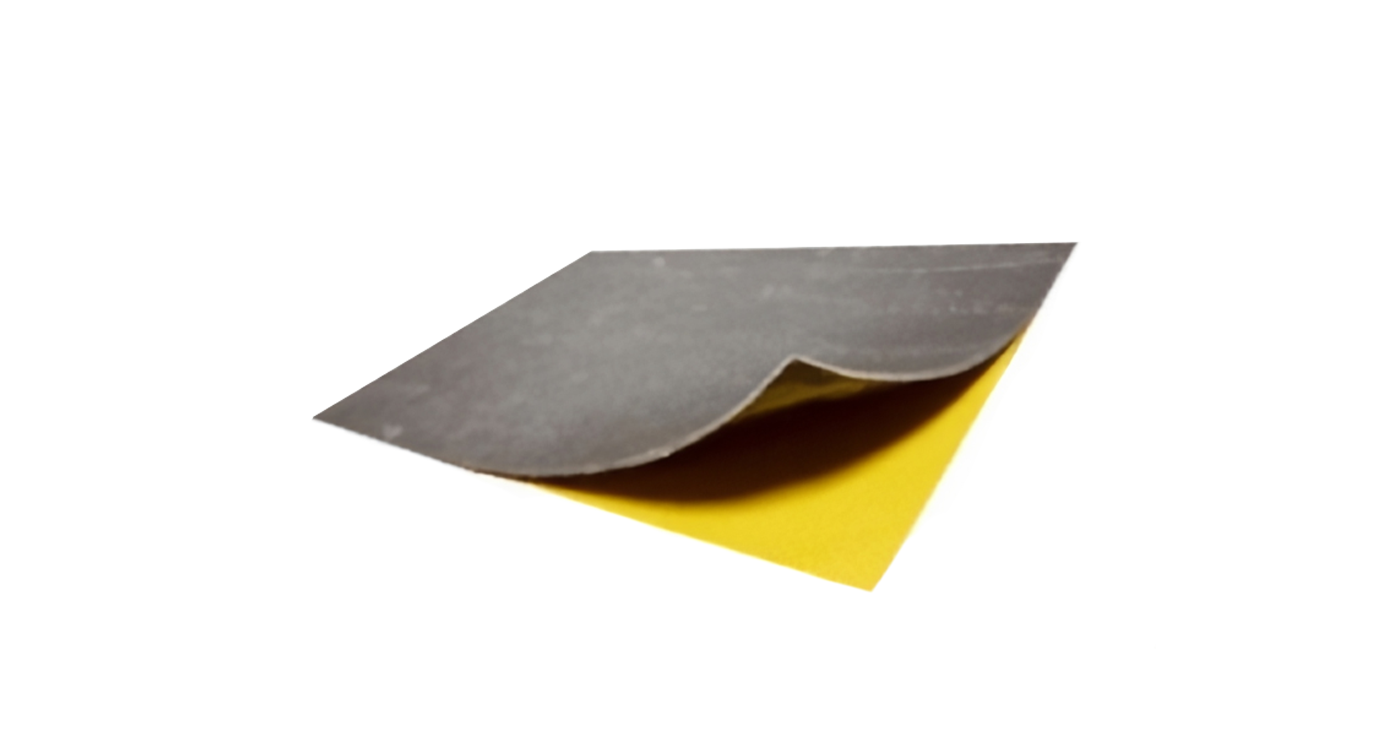

Las capas de masa pesada AMC están disponibles en láminas de hasta 1230 x 1030 mm y en espesores de 2,6 mm o 5 mm. Tienen una densidad de 1950 kg/m3 y pueden suministrarse con autoadhesivo en una o en ambas caras. Puede encontrar más información sobre este producto en nuestra página web a través de este link.
AMC MECANOCAUCHO fabrica soportes antivibratorios y dispone de un equipo de ingenieros de aplicación para ayudarle en sus necesidades de instalación por lo que no dude en contactar con nuestro departamento técnico si necesita ayuda sobre este tema.
