CONSEJOS DE INSTALACIÓN DE LOS SOPORTES HIDRÁULICOS

La posición correcta de los soportes afectará a los modos de vibración y reducirá las frecuencias naturales del elemento suspendido, por lo que aumentará el aislamiento de las vibraciones.

Los factores clave a tener en cuenta son:

• 1. Todos los soportes deben sostener una carga estática similar. En la dirección longitudinal, los soportes deben instalarse simétricamente alrededor del COG total.

• 2. Para lograr las frecuencias naturales más bajas posibles y mejorar la distribución de la carga dinámica, los soportes deben instalarse simétricamente alrededor del COG total en la dirección transversal.

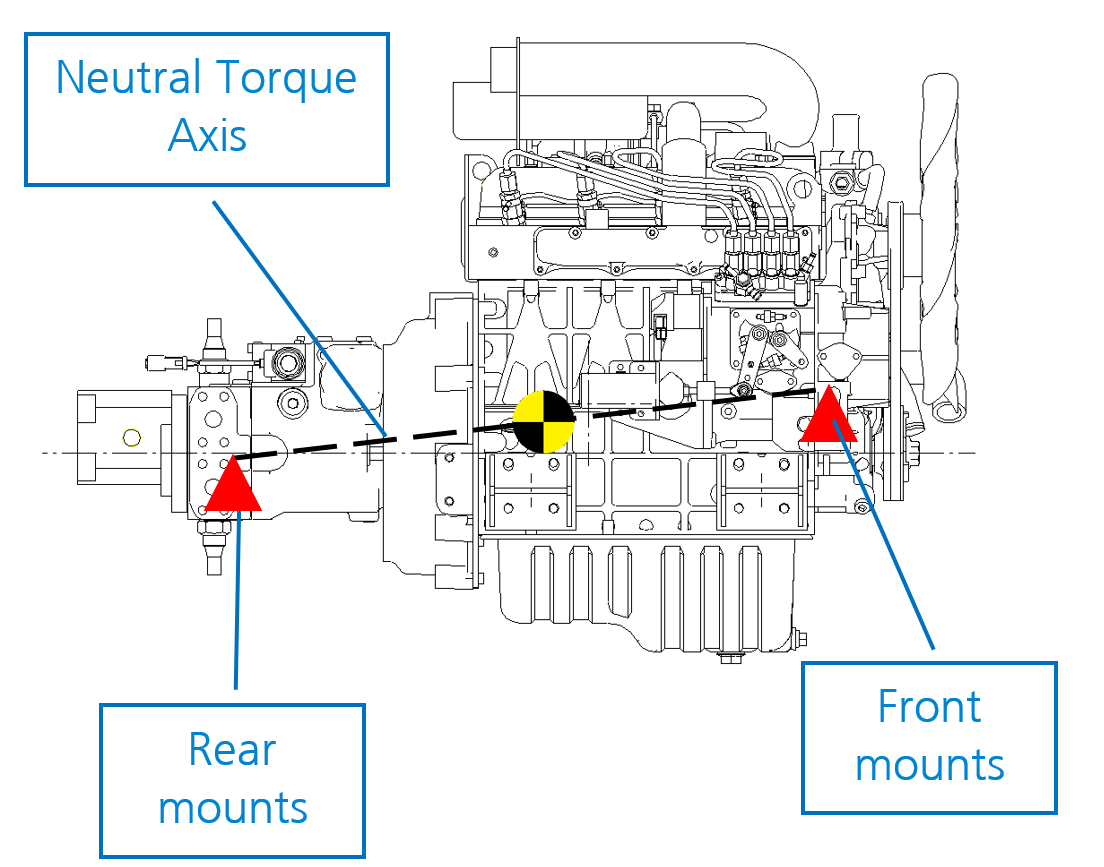

• 3. Para minimizar las fuerzas dinámicas transmitidas por los soportes, se recomienda instalar los soportes en el eje de torsión neutro imaginario (denominado NTA), que conecta los soportes delanteros y traseros con el centro de gravedad total.

• 4. Si los soportes son blandos (para minimizar las fuerzas transmitidas) y se instalan en el NTA, las fuerzas dinámicas pueden aislarse eficazmente.

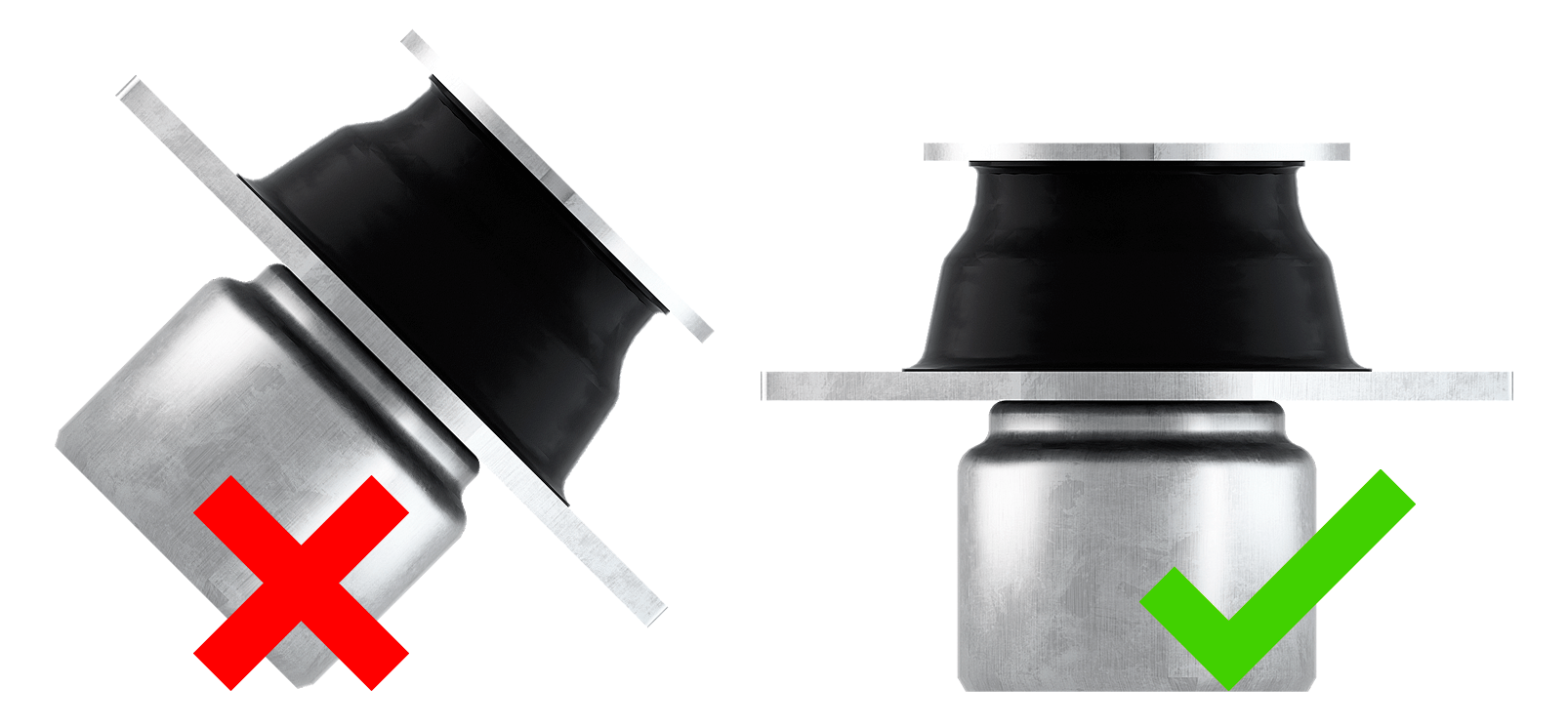

Se recomienda instalar los soportes hidráulicos en posición vertical. Si se instalan en posición inclinada, el peso del equipo suspendido crearía una carga radial estática. Esto podría dar lugar a que el pistón interno entrara en contacto directamente con la pared interna de la cámara hidráulica, lo que aumentaría drásticamente la rigidez de los soportes y, por tanto, reduciría el aislamiento de las vibraciones.

Otro efecto de una instalación inclinada es que puede crear un efecto de martilleo no deseado, debido a que el pistón golpea la pared interna de la cámara hidráulica.

Debido a esto, AMC recomienda instalar los soportes hidráulicos en posición vertical, para que el peso del sistema suspendido actúe en la dirección axial de los soportes.

Es importante mantener la alineación entre el soporte antivibratorio y los soportes de fijación. Fijar los soportes desalineados puede provocar que el pistón interno de los soportes hidráulicos toque la pared interna de la cámara hidráulica, aumentando drásticamente la rigidez de los soportes y, por tanto, reduciendo el aislamiento de las vibraciones. También puede producir un efecto de martilleo.

Además, cualquier desalineación en la instalación es absorbida por el propio elemento de goma, lo que supone una tensión adicional no deseada.

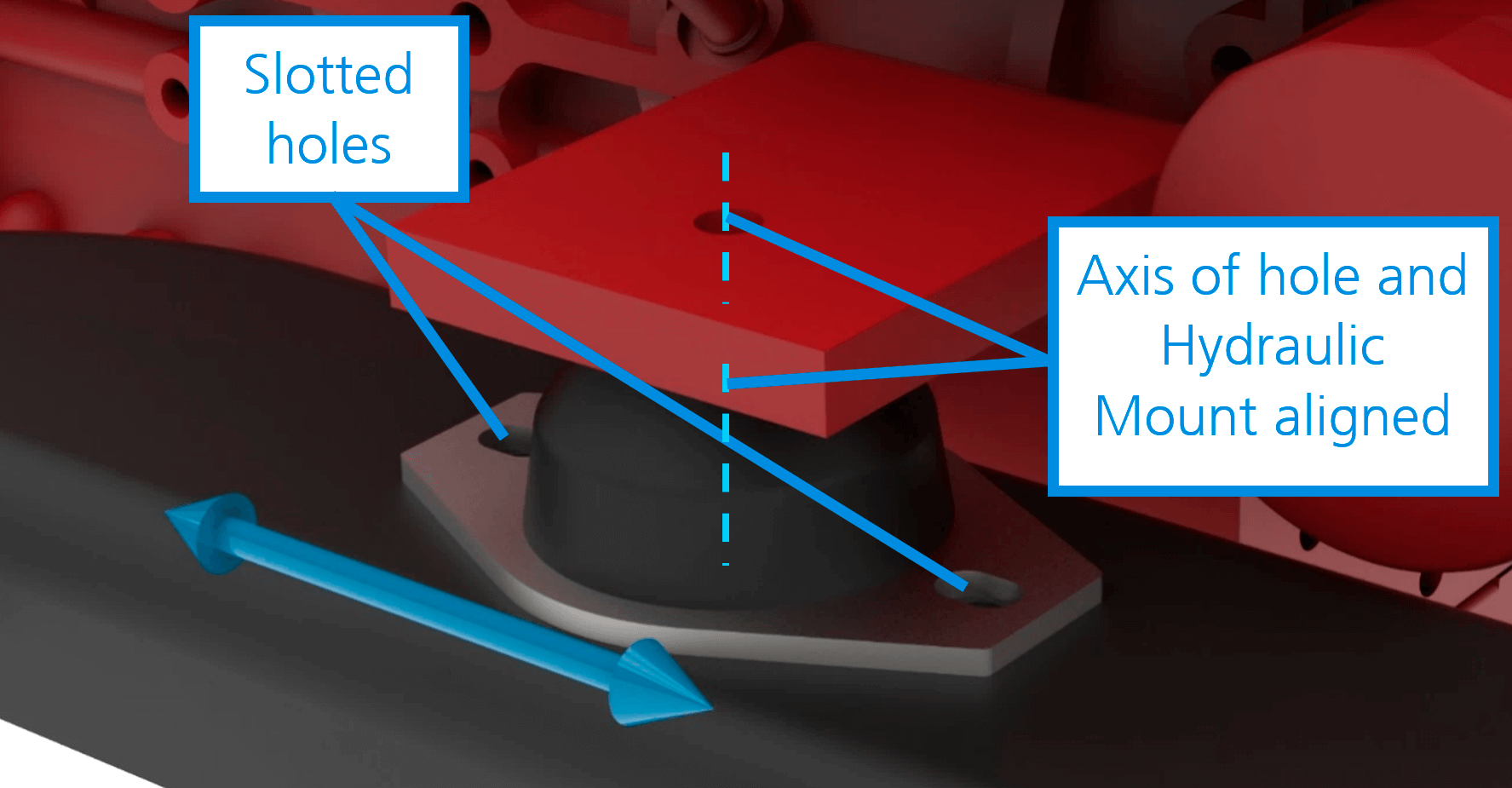

Los orificios ranurados ayudan a adaptar la posición de los soportes hidráulicos para mantener la alineación correcta.

Una vez alineados, se puede atornillar las orejas de los soportes hidráulicos:

Durante la fijación del tornillo superior, es importante no retorcer la goma. Retorcer la goma aumenta innecesariamente la tensión en la goma y puede introducir daños en las superficies de unión. Esto podría provocar la aparición prematura de grietas o el fallo prematuro de la adhesión entre la goma y las piezas metálicas.

Para evitar la torsión de la goma, existen varios métodos:

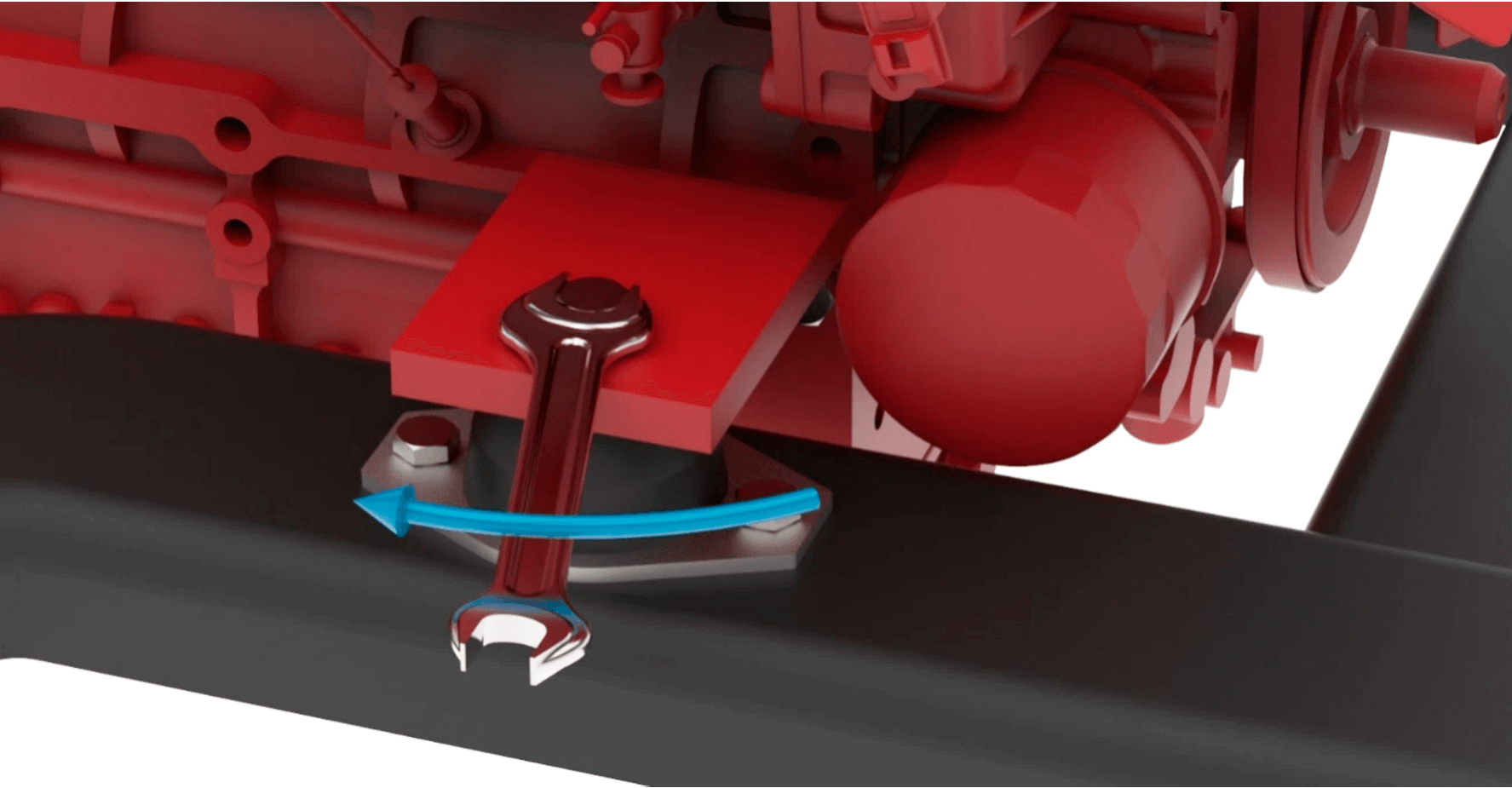

1. 1. A veces la fricción entre superficies es suficiente para evitar la torsión de la goma.

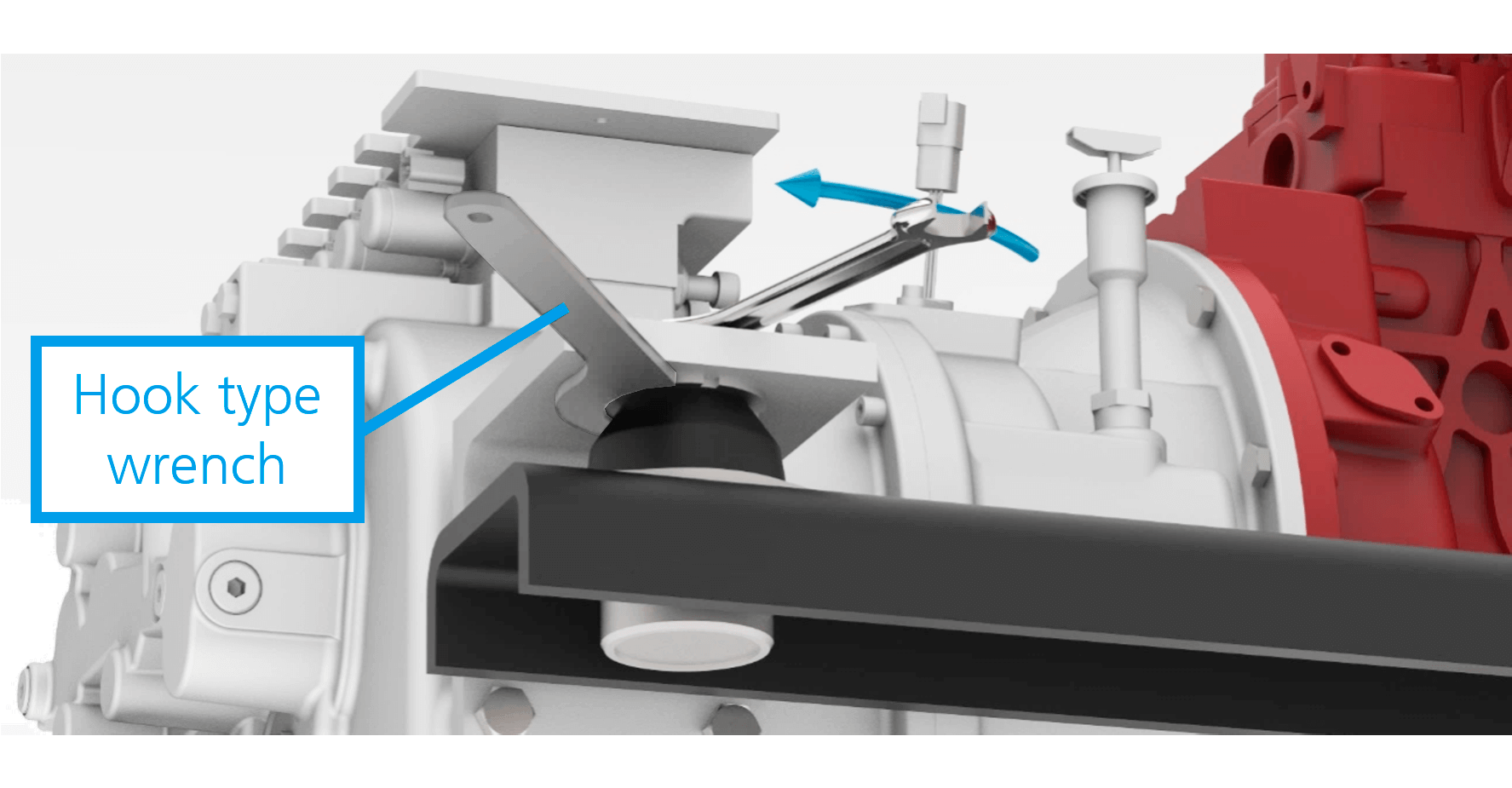

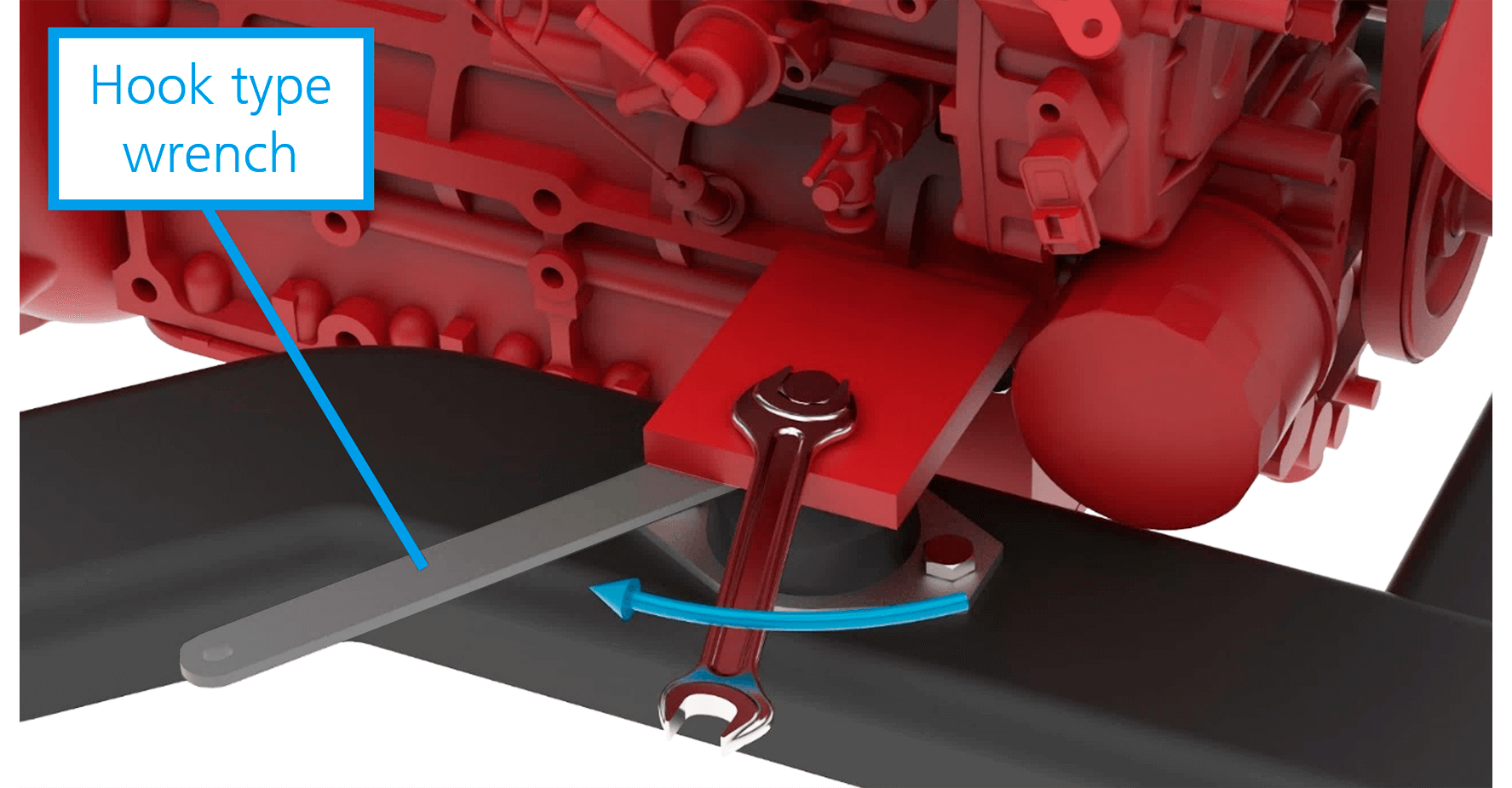

1. 2. Sujete la arandela superior con una llave, utilizando las ranuras de la arandela superior.

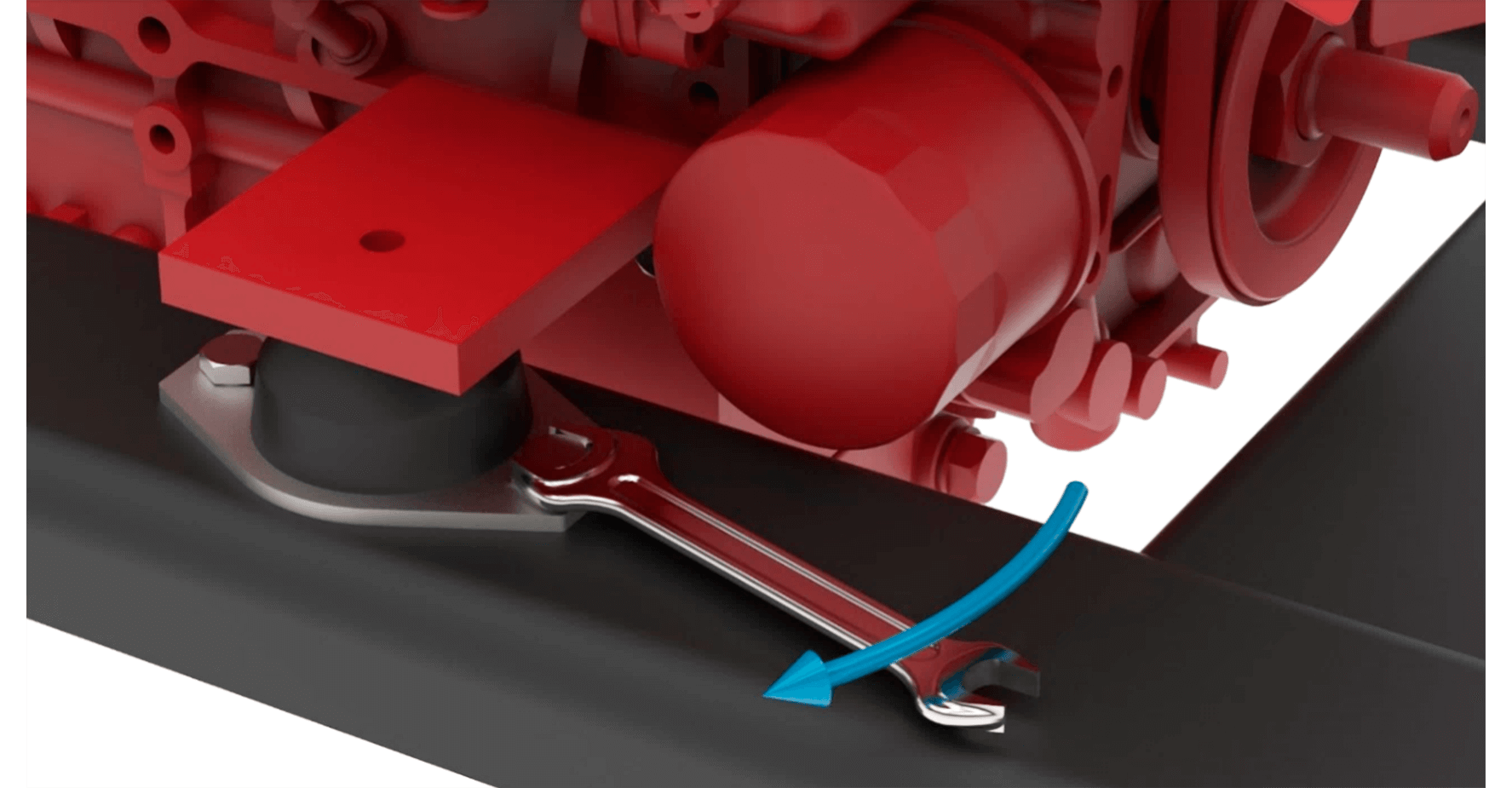

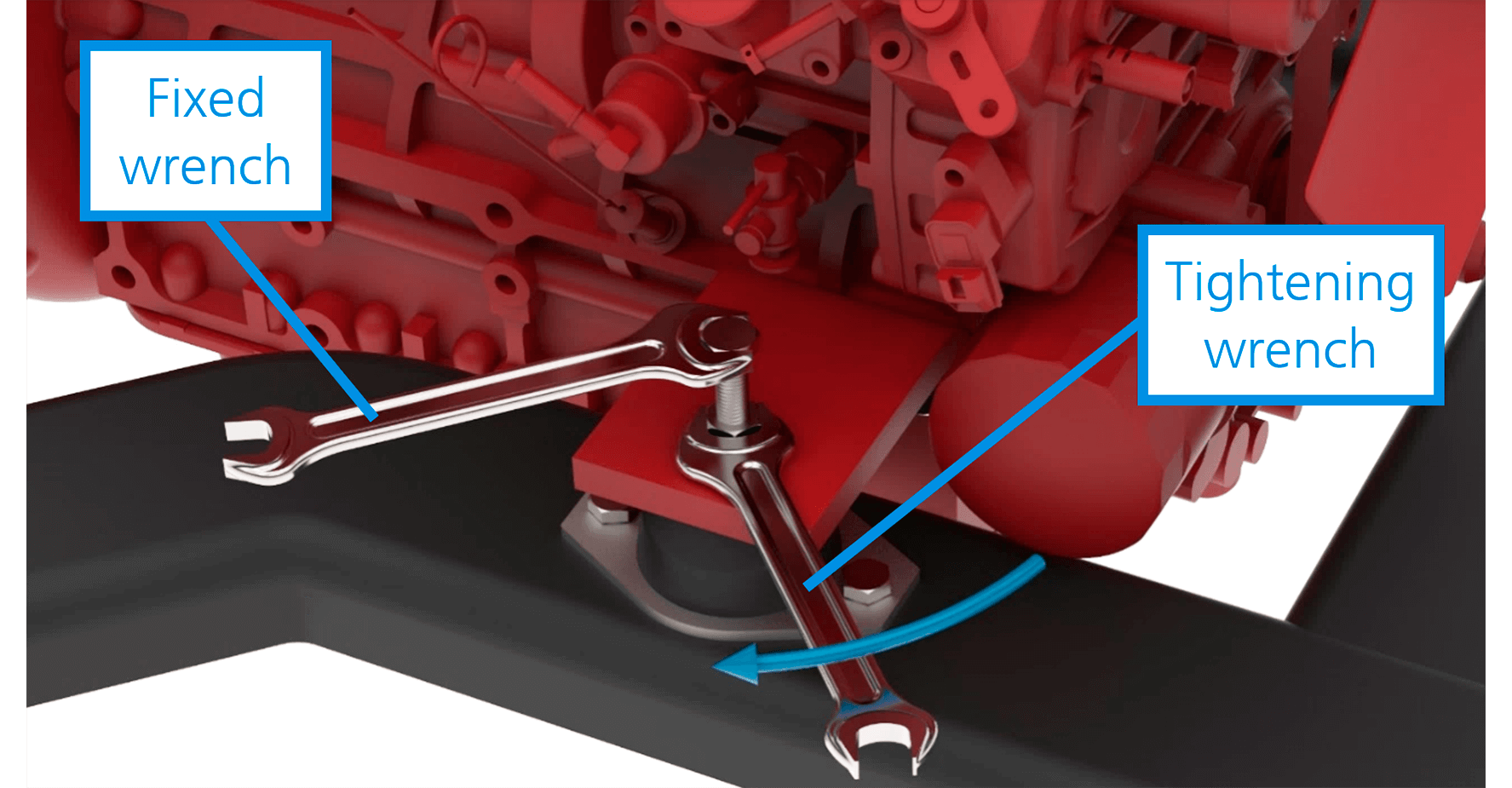

1. 3. Apriete el tornillo superior utilizando un par de llaves. Mientras una llave sujeta el tornillo, la otra puede apretar la tuerca.

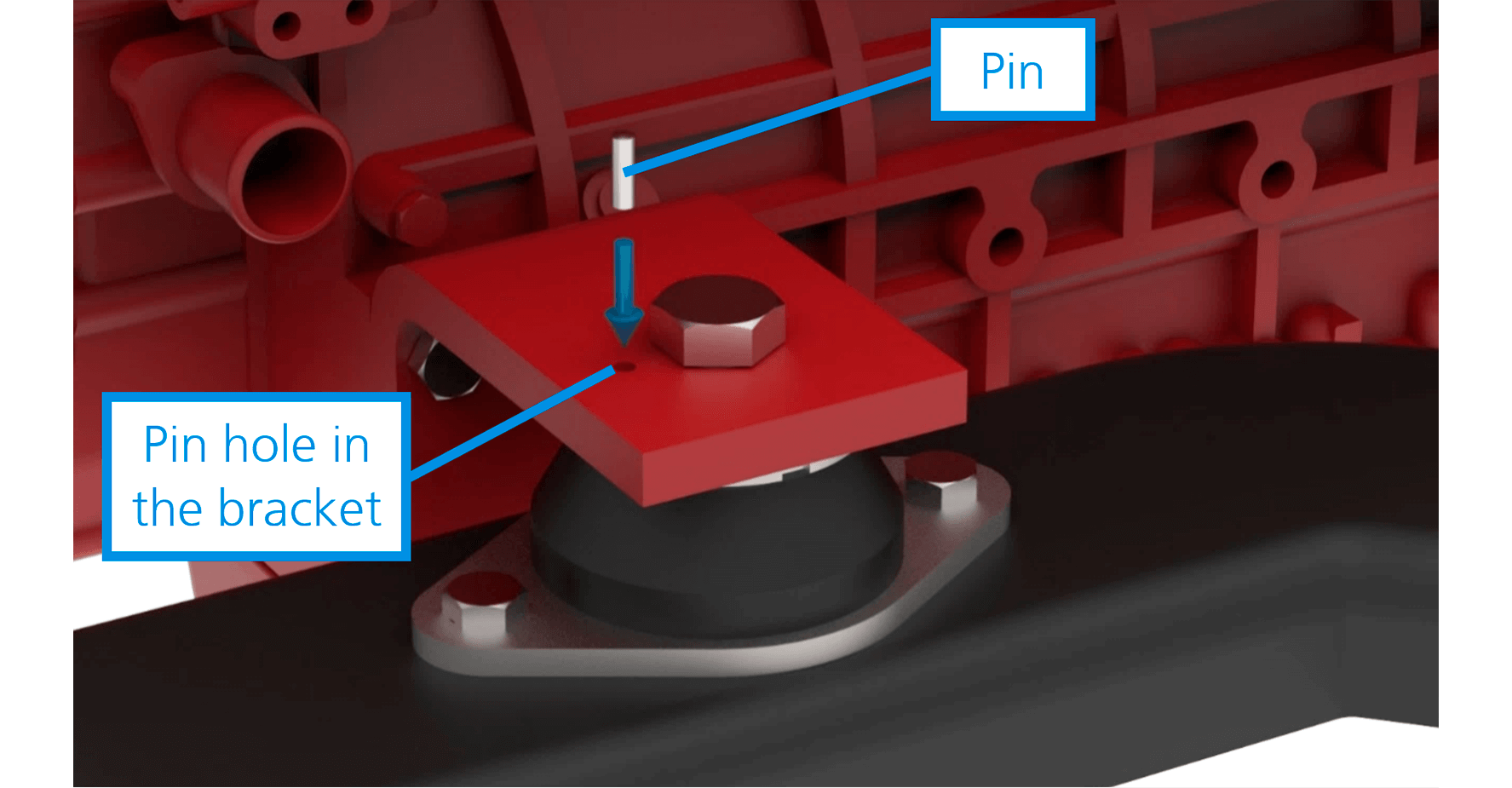

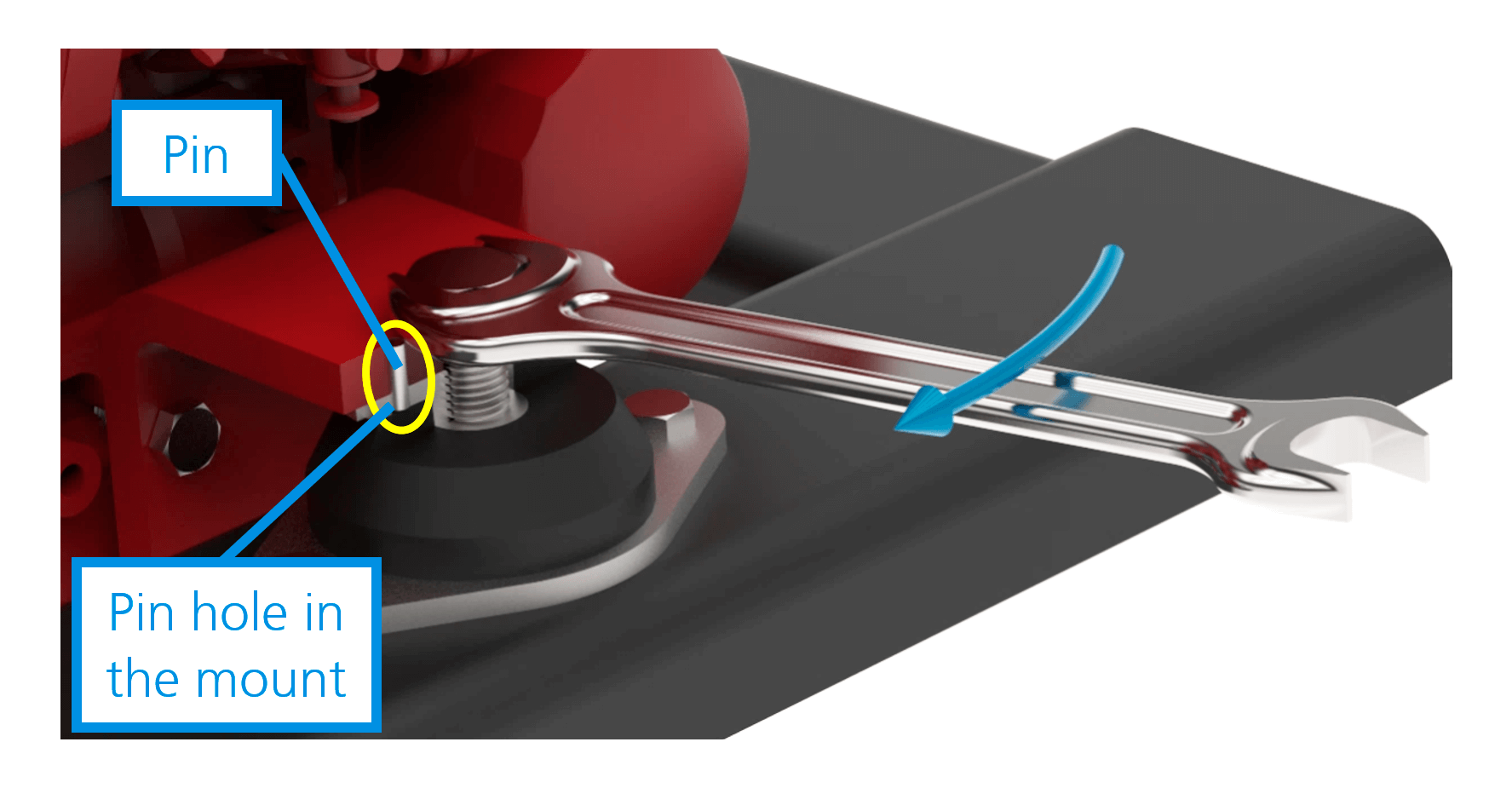

1. 4. Los soportes hidráulicos grandes están equipados con agujeros para pasadores. Su uso evita la torsión de la goma.

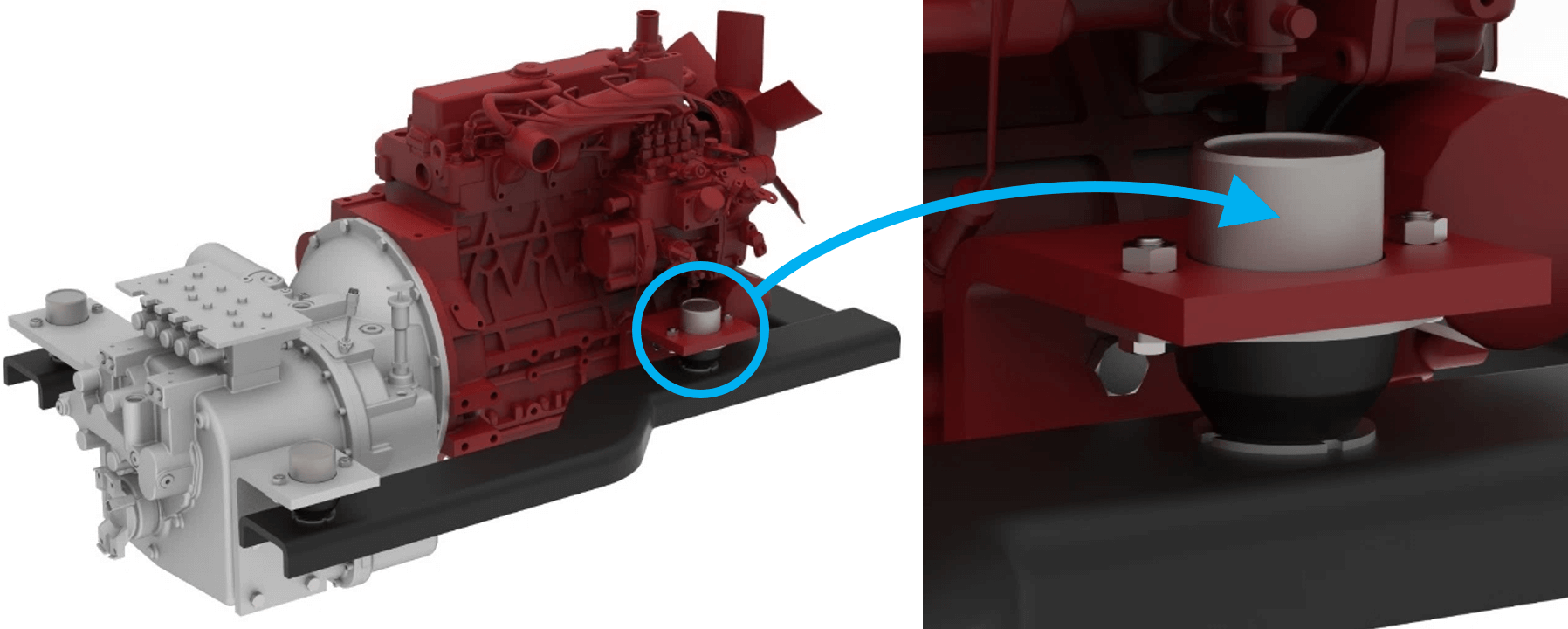

Los soportes hidráulicos también pueden instalarse al revés, siempre que sigan trabajando en compresión. . Sin embargo, es importante tener en cuenta que el líquido de amortiguación que se encuentra dentro de la cámara hidráulica tenderá a bajar debido a la gravedad. Aunque este factor no es crítico para el rendimiento de los soportes, podría reducir de alguna manera el nivel de amortiguación proporcionado por el soporte.

No dude en ponerse en contacto con nuestros ingenieros de aplicaciones para obtener más información sobre la instalación de Soportes hidráulicos..
