INSTRUCCIONES PARA LA INSTALACIÓN DE SOPORTES DE PARED Y ESTABILIZADORES

Los soportes acústicos de pared se utilizan a menudo para las premisas apropiadas del aislamiento acústico. El uso de estos dispositivos optimiza el aislamiento acústico del techo suspendido. Para ello, la rigidez del soporte acústico y la impedancia del material elástico juegan un papel clave. La instalación de un techo suspendido con soportes acústicos es otra parte de la solución que se debe hacer correctamente para lograr los resultados óptimos de aislamiento acústico.

EP-500+Sylomer®, Soporte para pared.

EP+Sylomer®, Soporte lateral de pared, estabilizador.

La instalación de vigas de pared verticales con el EP + Sylomer® proporciona un aislamiento acústico fiable y robusto. Estos lazos de pared de EP + Sylomer® se fabrican en varios formatos para adaptarse a una variedad de técnicas de construcción.

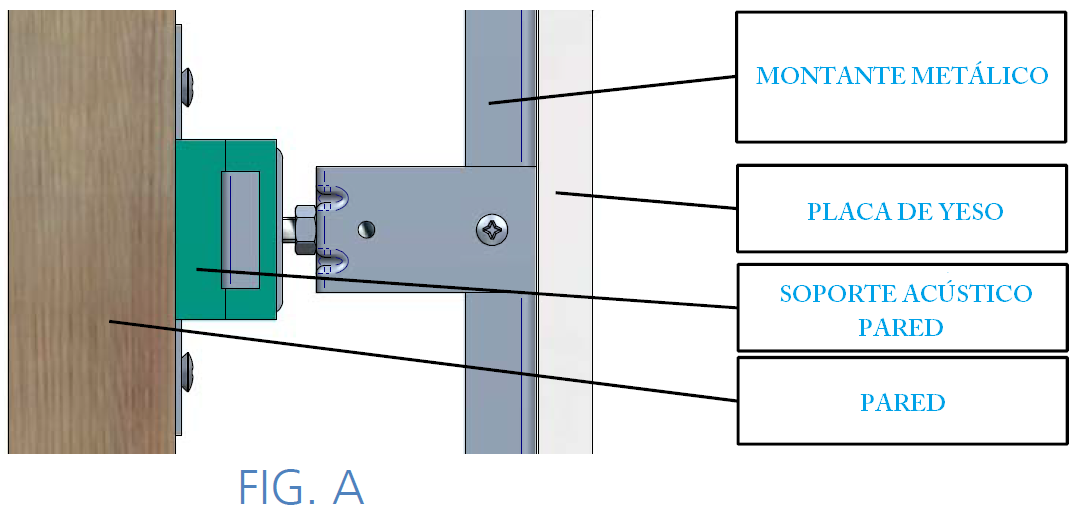

FIG A: Montaje entre la pared y la viga metálica vertical utilizando soportes acústicos de pared EP 400 + Sylomer®. Primero, asegure el soporte a la pared usando pernos de fijación. A continuación, unir la sección metálica preperforada del EP 400 + Sylomer® a la viga vertical. A continuación, fije la (s) capa (s) de cartón yeso a la viga.

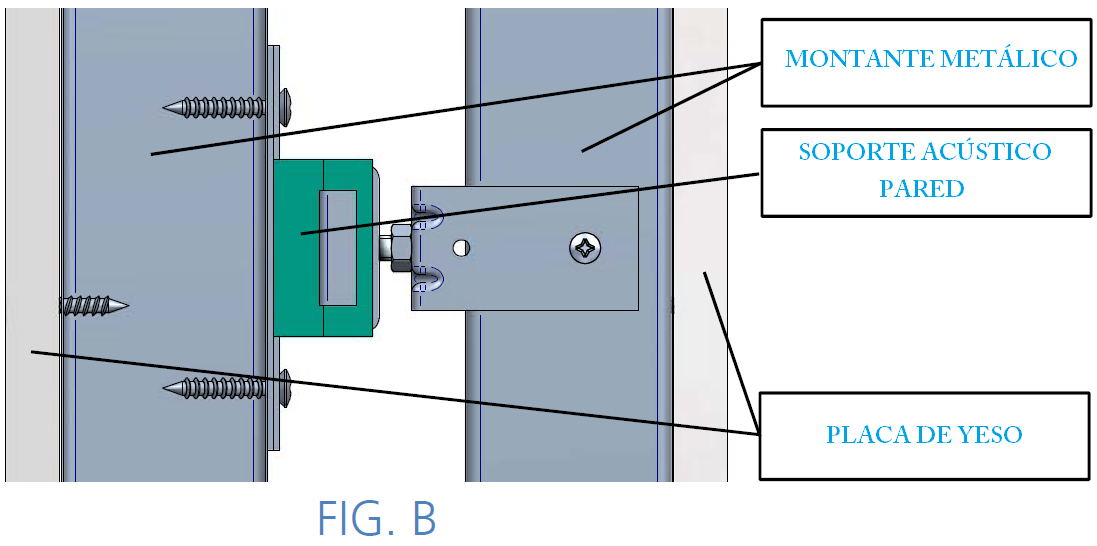

FIG B: Instalación entre pares de vigas verticales utilizando EP 400 + Sylomer®. La instalación es como se describe arriba, excepto el uso de tornillos autorroscantes para fijar el soporte a una viga.

FIG C, Ejemplo:

Este sistema es adecuado para paredes de más de 3,5 m de altura. Para calcular el número requerido de juntas de pared EP + Sylomer®, se aplican las siguientes directrices:

• Utilice una abrazadera de pared EP + Sylomer® por 1.5 m de altura vertical.

Por ejemplo:

• Para una altura de pared de 4,5 m, se deben utilizar 2 estabilizadores, a 1,5m y 3m.
• Para una altura de pared de 7,5 m, se deben utilizar 4 estabilizadores, a 1,5 m, 3 m, 4,5 m y 6 m.

1. Marque la posición de la placa de yeso en el suelo.

2. Coloque los soportes de suelo y fíjelos.

3. Coloque el montante horizontal y fíjelo a los soportes.

4. Marque la posición de los soportes acústicos de pared.

5. Fije un soporte cada 1,5 metros.

6. Coloque los montantes verticales encima del horizontal.

7. Verifique la correcta verticalidad de los montantes.

8. Fije los montantes verticales a los soportes de pared. No deben aguantar cargas verticales.

9. Libere el espacio para la placa de yeso.

10. Coloque las placas de yeso sobre los soportes de suelo y fíjelos a los montantes verticales.

11. Aplique pasta para ocultar los puntos de fijación.

12. Alinee los soportes de suelo con las placas de yeso cortando el exceso.

13. Selle las brechas para conseguir un aislamiento óptimo.
