INTRODUCCIÓN

La zona de montacargas es una de las zonas más problemáticas de un supermercado en cuanto a transmisión de ruido. Si no se desacopla elásticamente como es debido, el impacto de la carga se transmite a toda la estructura a la que está sujeta el montacargas y a los sistemas hidráulicos también. Esto puede repercutir negativamente a todo el entorno del supermercado. El ruido es un contaminante que puede producir daños y efectos indeseables de tipo auditivo. Situación similar ocurre con las vibraciones estructurales, que pueden producir daños y lesiones o bien efectos relacionados con el malestar debido a la exposición a vibraciones de cuerpo entero. Durante los últimos años se ha documentado que lesiones musculoesqueléticas, específicamente dolores de espalda baja y media, en el área operativa de montacargas están muy relacionadas.

Es por ello por lo que AMC MECANOCAUCHO® ve necesario ofrecer diferentes soluciones con especialistas en vibración para este tipo de aplicaciones. Una buena solución es utilizar Sylomer para desacoplar elásticamente el montacargas de los supermercados. Ya que estas maquinas tienen diferentes partes que están en contacto con la estructura circundante a continuación se muestran soluciones para cada una de ellas.

SOLUCIÓN PARA LA BASE

La mejor y más sencilla solución para la chapa base del montacargas se trata de su suspensión sobre Sylomer.

Además, es necesario evitar los puentes acústicos. Para ello una de las opciones es colocar soportes CB, mediante pernos, tal y como se muestra en las imágenes a continuación.

SOLUCIÓN GUIAS

Por otro lado, otro de los elementos que puede transmitir las vibraciones pueden ser las guías. Para desacoplar elásticamente las guías, también se puede utilizar Sylomer. AMC MECANOCAUCHO® recomienda no comprimir el Sylomer más de 1 mm para estos casos.

En cuanto a la ejecución a la hora de aislar, existen diferentes opciones. Las dos principales opciones recomendadas por AMC MECANOCAUCHO® son:

• 1. Chapa metálica + Sylomer dentro y fuera de foso.
• 2. Chapa metálica + Sylomer  grande para el apoyo y pequeño para los pernos.

OPCIÓN 1

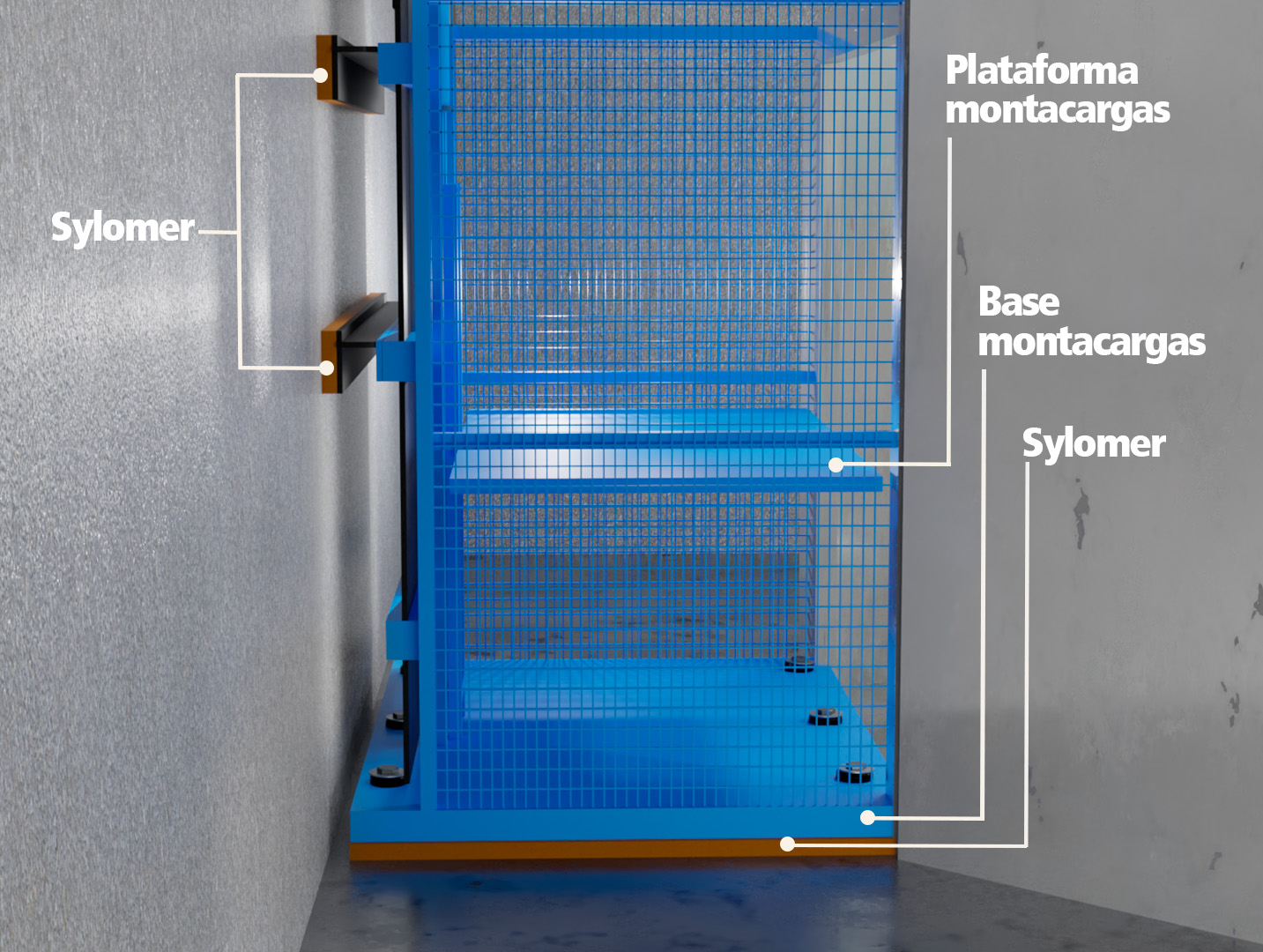

En esta opción, se emplean chapas en ambos lados de la pared de apoyo para la fijación de la guía. Debido a esto, no es necesario el uso de grandes chapas metálicas para la fijación, ya que con poner unas de tamaño medio o pequeño justo donde estén los puntos de fijación es suficiente. El único inconveniente es la necesidad de tener acceso al lado opuesto de la pared para poder realizar la unión. Además, la cantidad de puntos de unión suele ser menor en este tipo de configuraciones. En la siguiente imagen se puede ver un ejemplo de cómo se realiza este ensamblaje de forma esquemática.

En las imágenes que se muestran a continuación se puede ver un ejemplo real de la fijación elástica empleando esta opción.

PARED DEL LADO DEL MONTACARGAS

PARED DEL LADO OPUESTO DEL MONTACARGAS

OPCIÓN 2

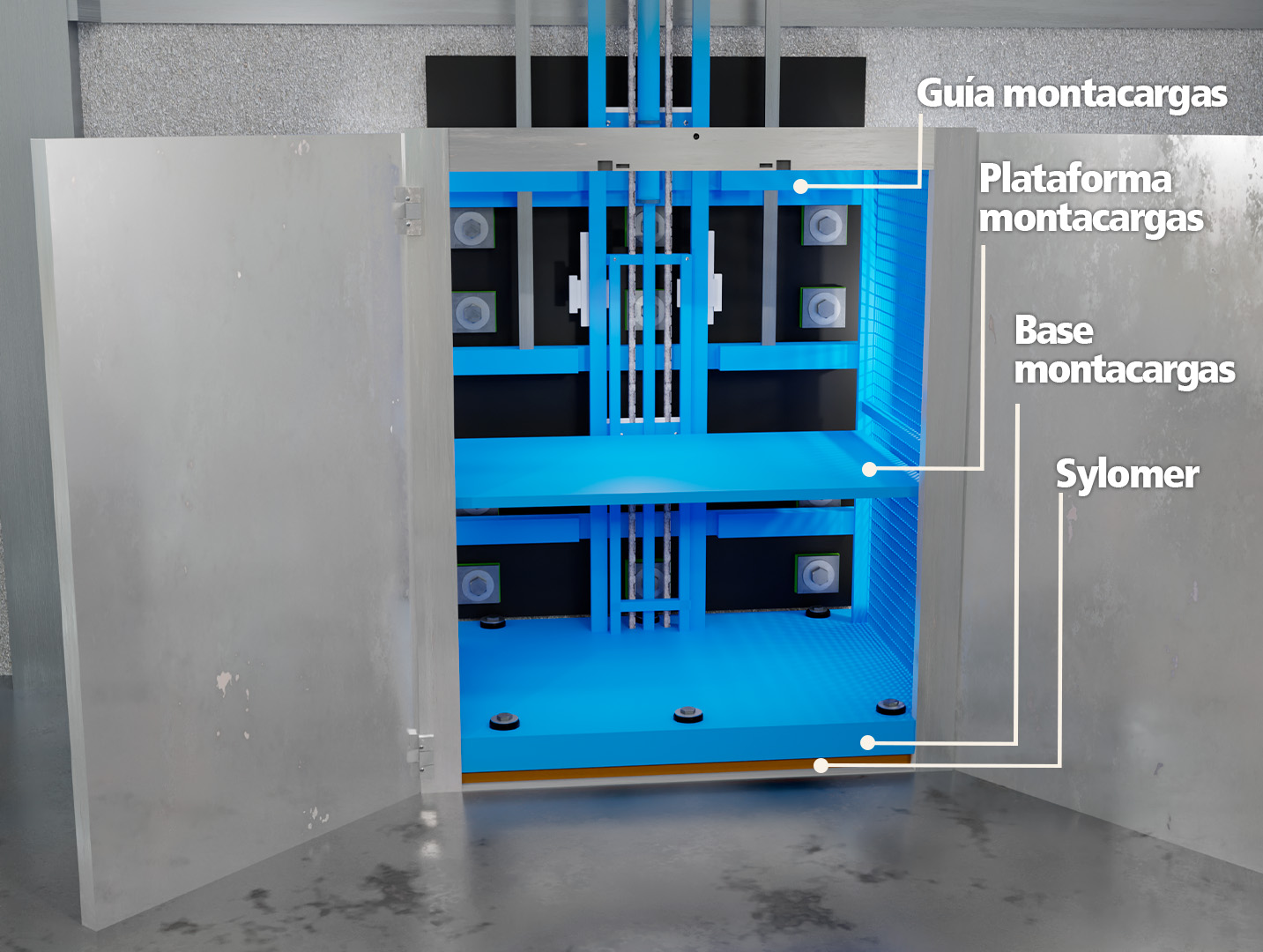

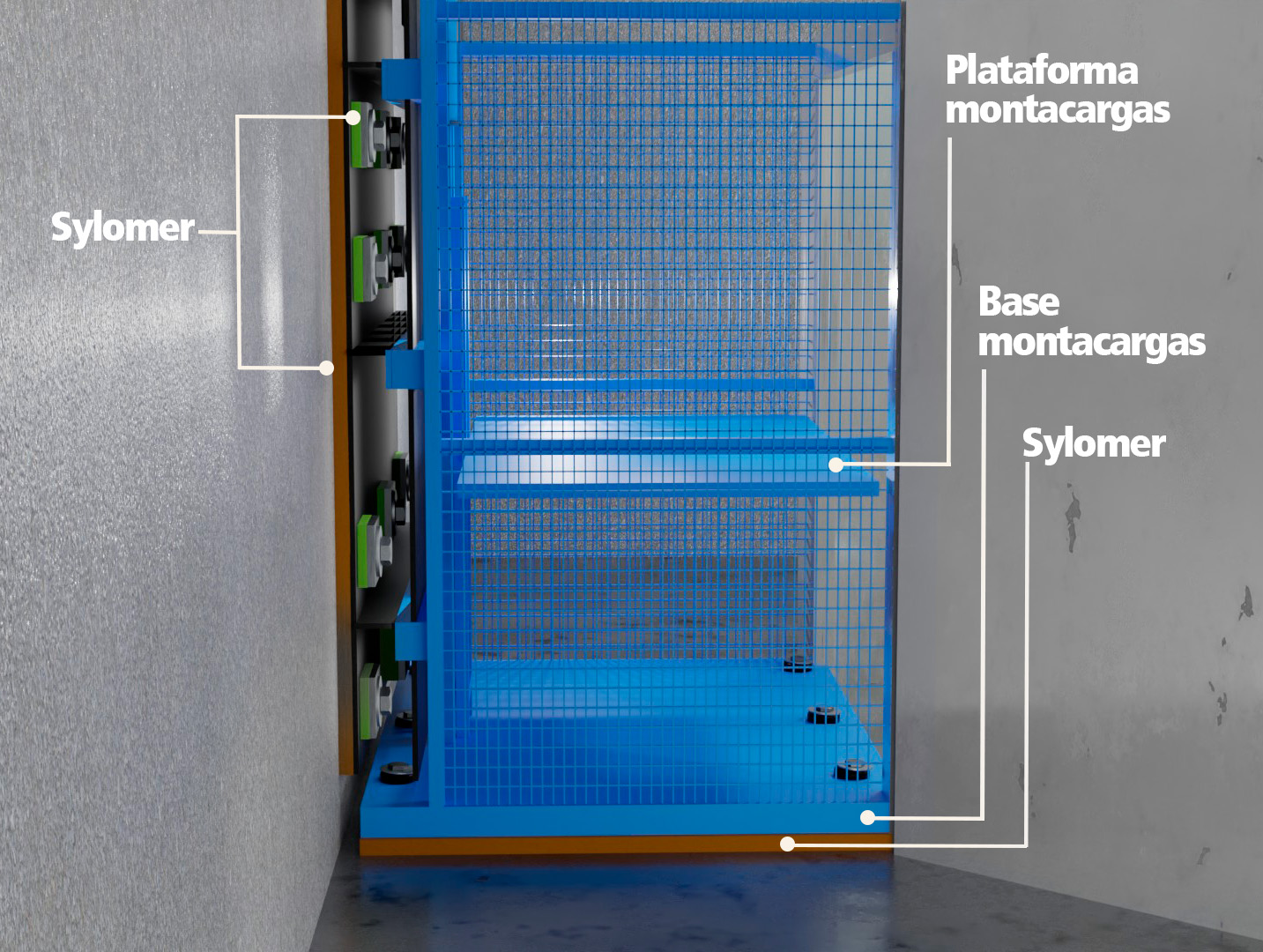

En esta segunda opción, se emplean chapas solo en uno de los lados de la pared de apoyo para la fijación de la guía. Debido a esto, es necesario el uso de grandes chapas metálicas para la fijación, dado que el número de puntos de fijación es mayor, para prevenir cualquier riesgo de fallo de alguno de los puntos anclados en la pared. Por otro lado, además de la chapa grande, hace falta el uso de otra capa de Sylomer y placas pequeñas metálicas para prevenir los puentes acústicos de los tornillos con la pared.

En la imagen que se muestra a continuación se puede ver un ejemplo real de la fijación elástica empleando esta opción.

PLATAFORMA CERCA DE LA PUERTA

Por último, es necesario suspender elásticamente el suelo de la puerta del montacargas. Para ello, únicamente hace falta poner una capa de Sylomer debajo de la misma como se muestra en las imágenes que están a continuación.
