AISLAMIENTO DE VIBRACIONES DE GRUPOS DE CLIMATIZACIÓN

En la actualidad, los grupos de climatización están presentes en una gran cantidad de edificios de diversos tipos, desde edificios de oficinas u hospitales hasta edificios de viviendas. Estos grupos son máquinas que generan ruido y vibraciones en su funcionamiento. Si estas máquinas no son aisladas correctamente, pueden ser incomodas para las personas del edificio debido al ruido y vibraciones que pueden transmitirse a través del aire y la estructura.

Los grupos de climatización se componen de diferentes módulos, cada uno de ellos dirigido a una función específica, además de un peso y unas dimensiones muy diferentes.

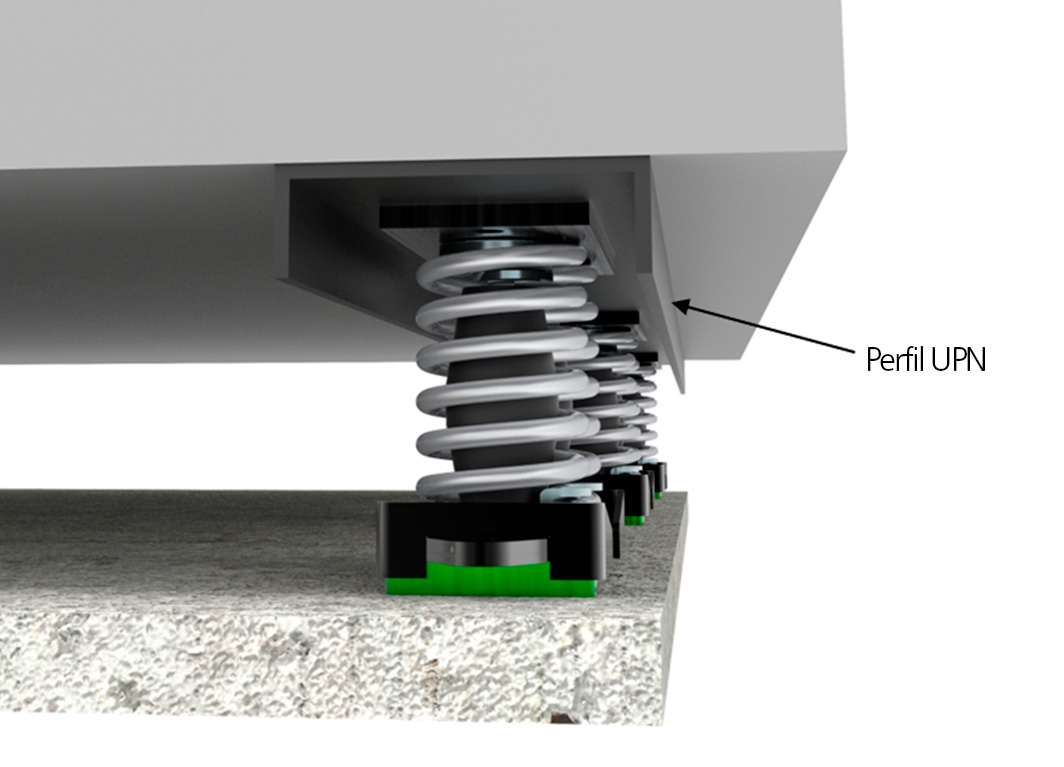

De no ser el caso, la recomendación es instalar un perfil del tipo UPN (por ejemplo, UPN 120) en todo el perímetro de la máquina, para así colocar los soportes debajo de dicho perfil.

En caso de una repartición de carga homogénea, podrían instalarse los soportes de forma equidistante bajo el chasis de la máquina, siempre respetando una distancia máxima entre apoyos de 1500mm, para así reducir el riesgo de excitar modos propios locales estructurales con las frecuencias de funcionamiento de la climatizadora.

Si la distribución de cargas es homogénea, la deflexión de los apoyos será uniforme.

Si, de lo contrario, la distribución de cargas no es homogénea y deriva en una desviación importante entre los soportes (diferencias mayores de 5mm entre el soporte con mayor y menos deflexión) será necesario modificar la configuración de la suspensión. El perfil inferior permitirá desplazar los soportes a lo largo del mismo para conseguir un reparto de cargas más uniforme y, con ello, una deflexión más similar en todos los soportes.

En caso de que la posición de los soportes no pueda modificarse, será necesario utilizar soportes con diferente rigidez en cada uno de los puntos.

Estas recomendaciones son aplicables tanto para el aislamiento mediante muelles como para el aislamiento mediante soportes con Sylomer.

En el caso en el que la altura de la climatizadora sea superior a la anchura o longitud de su base, la instalación de una suspensión flotante puede comprometer la estabilidad del conjunto, sobre todo si este tiene que enfrentarse a fuerza dinámicas (como podría ser el aire en unidades de tratamiento de aire en azoteas). En estos casos, la instalación de estabilizadores en la parte superior de los grupos es recomendable.

Las recomendaciones descritas previamente son aplicables tanto para los grupos de climatización en los que los soportes antivibratorios se colocan bajo su base, como para los equipos han de ser suspendidos colgándolos desde su parte superior.
