AISLAMIENTO DE EQUIPO HVAC CON LOS SOPORTES DE MUELLE VIBRABSORBER + SYLOMER. RASCACIELOS LA MARSELLAISE.
La maquinaria vibratoria excéntrica proporciona cierto desafío de instalación en edificios. Los niveles de vibración perturban los edificios adyacentes/vecinos causando quejas por el ruido.

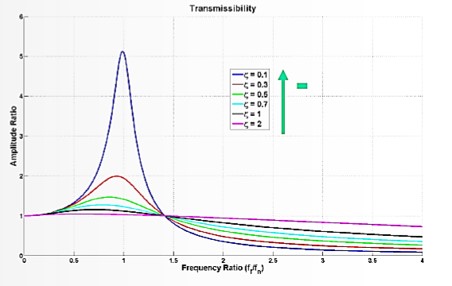

Con el fin de reducir el nivel de vibraciones en la maquinaria, es aconsejable instalar la máquina con soportes antivibratorios que proporcionen una frecuencia natural suficientemente baja, de modo que se logre un alto grado de aislamiento. Las máquinas excéntricas que giran a bajas frecuencias requieren soportes antivibratorios de baja frecuencia natural para conseguir unos valores correctos de aislamiento de las vibraciones. Para ello se requiere una baja rigidez.
|
|

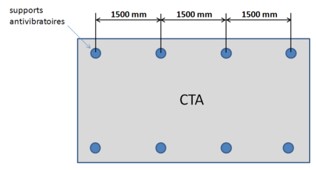

8 centros de tratamiento de aire diferentes fueron aislados en los soportes del soporte de muelle Vibrabsorber+Sylomer. La marca del equipo era CIAT y con pesos cercanos a los 3100Kg cada uno.
Siguiendo los requerimientos del consultor acústico, AVEL ACOUSTIQUE con sede en París la frecuencia natural de la suspensión tenía que ser lo suficientemente baja para lograr un 98% de aislamiento de la vibración a 1450 rpm
Debido a estos requisitos, se utilizaron soportes de muelle de baja frecuencia natural para alcanzar frecuencias naturales por debajo de 3Hz. El soporte con muele Vibrabsorber + Sylomer seleccionado fue el modelo 4 VSH. Más información:
LINK

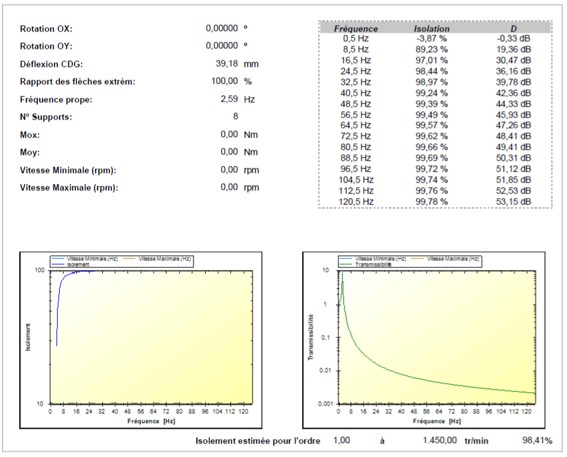

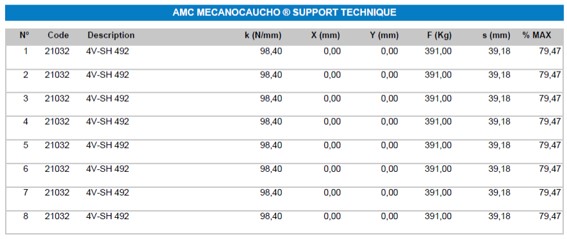

El siguiente informe de cálculo muestra los resultados del CTA 02 BB-B con una desviación de 39,18mm por montura, proporcionando una frecuencia natural de 2,59Hz.
|
|

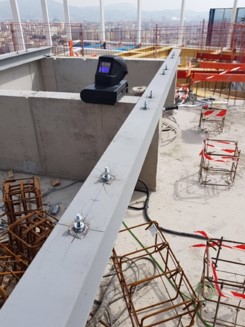

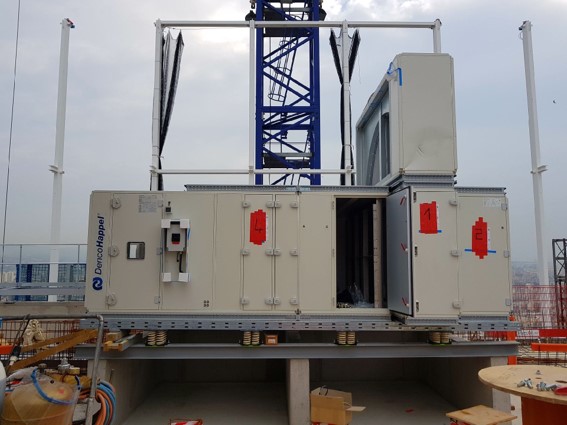

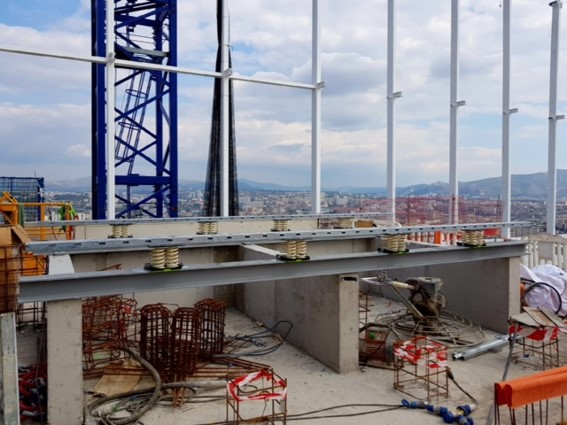

Los trabajos fueron seguidos por nuestro socio técnico en Marsella, que asistió al instalador del equipo de HVAC y controló la correcta instalación de nuestros soportes de muelle 4VSH Vibrabsorber+Sylomer®. A continuación, se muestran imágenes de los trabajos realizados.
|
|
|
|
AMC-MECANOCAUCHO, busca proveer un servicio completo a ingenieros acústicos, instaladores de HVAC y contratistas, con la comprensión de los requerimientos de los consultores acústicos, la correcta selección de los productos de aislamiento acústico y la correcta instalación de los mismos.
No dude en ponerse en contacto con nuestros ingenieros de aplicaciones para obtener más información sobre este producto.
