NUEVA HERRAMIENTA DE CÁLCULO EN LÍNEA, VIBRATION ISOLATOR PRO WEB

La aplicación Vibration Isolator Pro está actualmente disponible para Android e IOS.Con esta actualización, esta aplicación ahora también puede utilizarse como versión web

PASOS A SEGUIR

Desde nuestra página http://www.mecanocaucho.com/ puede acceder a la aplicación web Vibration Isolator Pro Web. Esta herramienta de selección requerirá la introducción de información básica sobre la aplicación, y el resultado será la elección más adecuada de soportes antivibratorios de la gama de productos AMC. A continuación se muestra una demostración de los pasos a seguir.

INPUT DATA

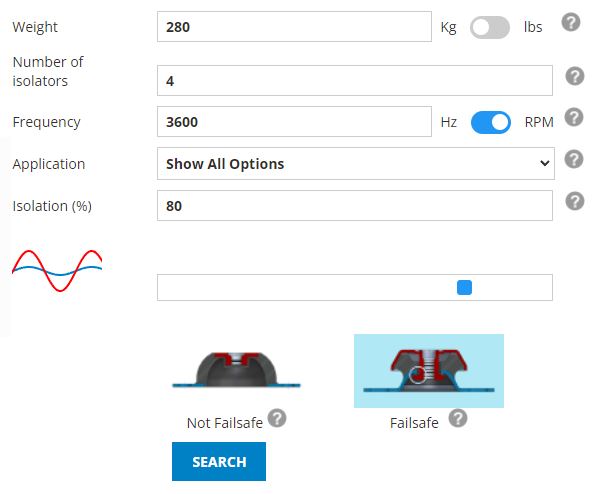

Se requieren los datos de entrada para el cálculo, es decir, el peso del elemento suspendido, el número de apoyos, la velocidad de circulación, el grado de aislamiento deseado y si el apoyo debe contener una característica mecánica de seguridad o no.

A modo de ejemplo se ha completado lo siguiente con un peso de 280Kg, 4 soportes, 3600 RPM y un aislamiento vibratorio requerido del 80%, optaremos por una solución a prueba de fallos.

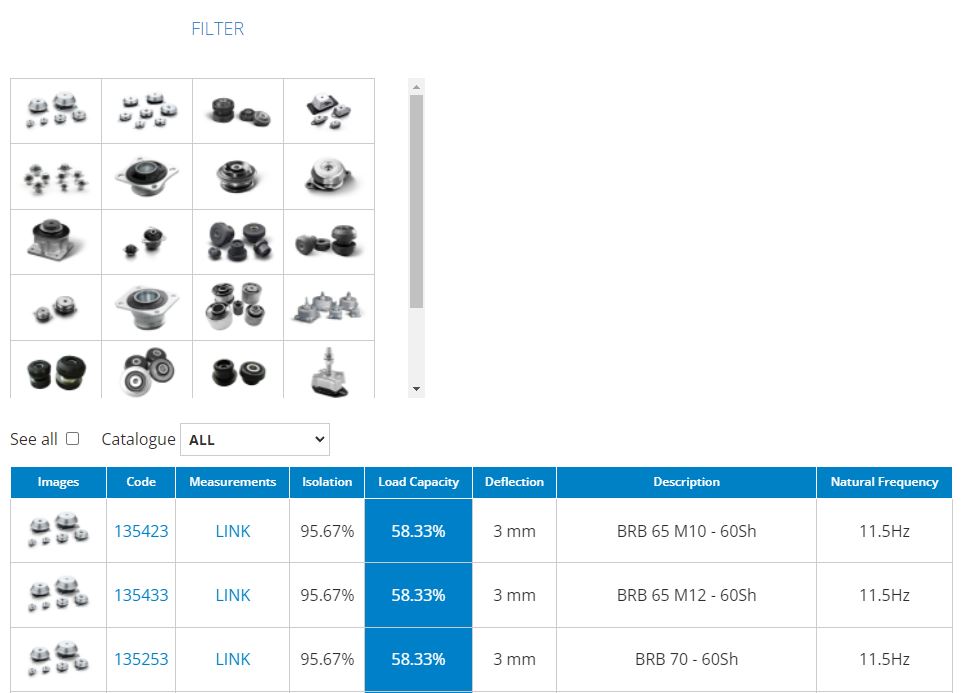

La búsqueda ofrecerá las opciones de productos recomendados de la gama AMC, permitiendo al usuario filtrar y seleccionar el que mejor se adapte a su caso.

FILTROS

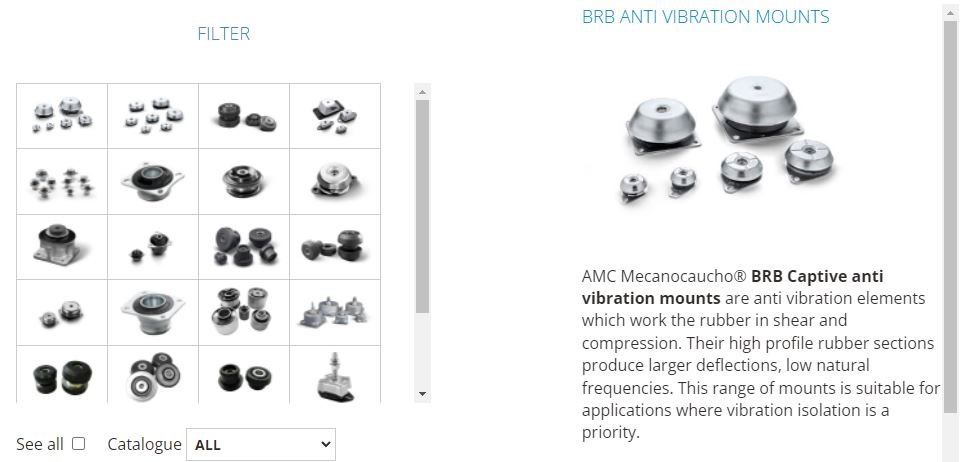

Esta aplicación contiene una amplia gama de soportes antivibratorios, dependiendo de la preferencia de instalación del usuario puede ser beneficioso filtrar los resultados hasta llegar a los soportes más adecuados. Por ejemplo, en este caso hemos elegido los soportes de tipo BRB, al pulsar sobre ellos se abrirá la información de cada producto en el panel lateral y se actualizará la tabla de resultados.

Revisando la tabla de resultados de salida, sólo veremos los soportes que están cargados del 50% al 75% de su capacidad, esto se establece como un rango estándar por defecto. Al proporcionar los datos de entrada el usuario puede especificar el tipo de aplicación que en consecuencia cambiará el rango de carga admisible.

Estos son los rangos de carga recomendados por AMC para cada tipo de aplicación:

Para mostrar todos los soportes antivibratorios disponibles, que se cargan de 0 a 100% de capacidad, el usuario puede seleccionar la casilla "mostrar todos".

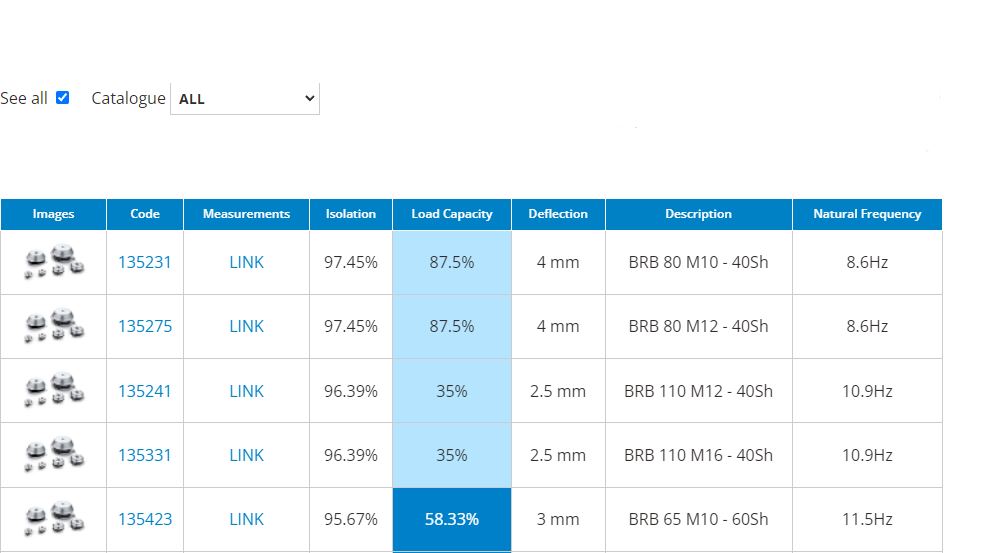

Como se puede ver en la siguiente imagen esto da como resultado un producto con un porcentaje de carga del 87,5%, se debe tener cuidado al seleccionar este producto y se debe buscar asesoramiento técnico de un ingeniero de AMC.

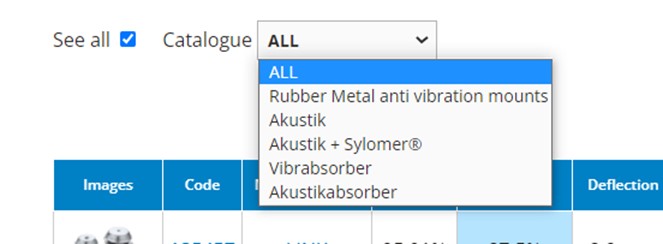

Otro filtro presente en la página de resultados es la selección del catálogo. Esto permite al usuario filtrar los resultados si ya sabe qué gama de productos le interesa. Junto al botón para mostrar todos los resultados podemos seleccionar el catálogo.

LA TABLA

El enlace en la columna "código" llevará al usuario a la página de información del producto en el sitio web de AMC, donde podemos ver todos los datos técnicos de este producto

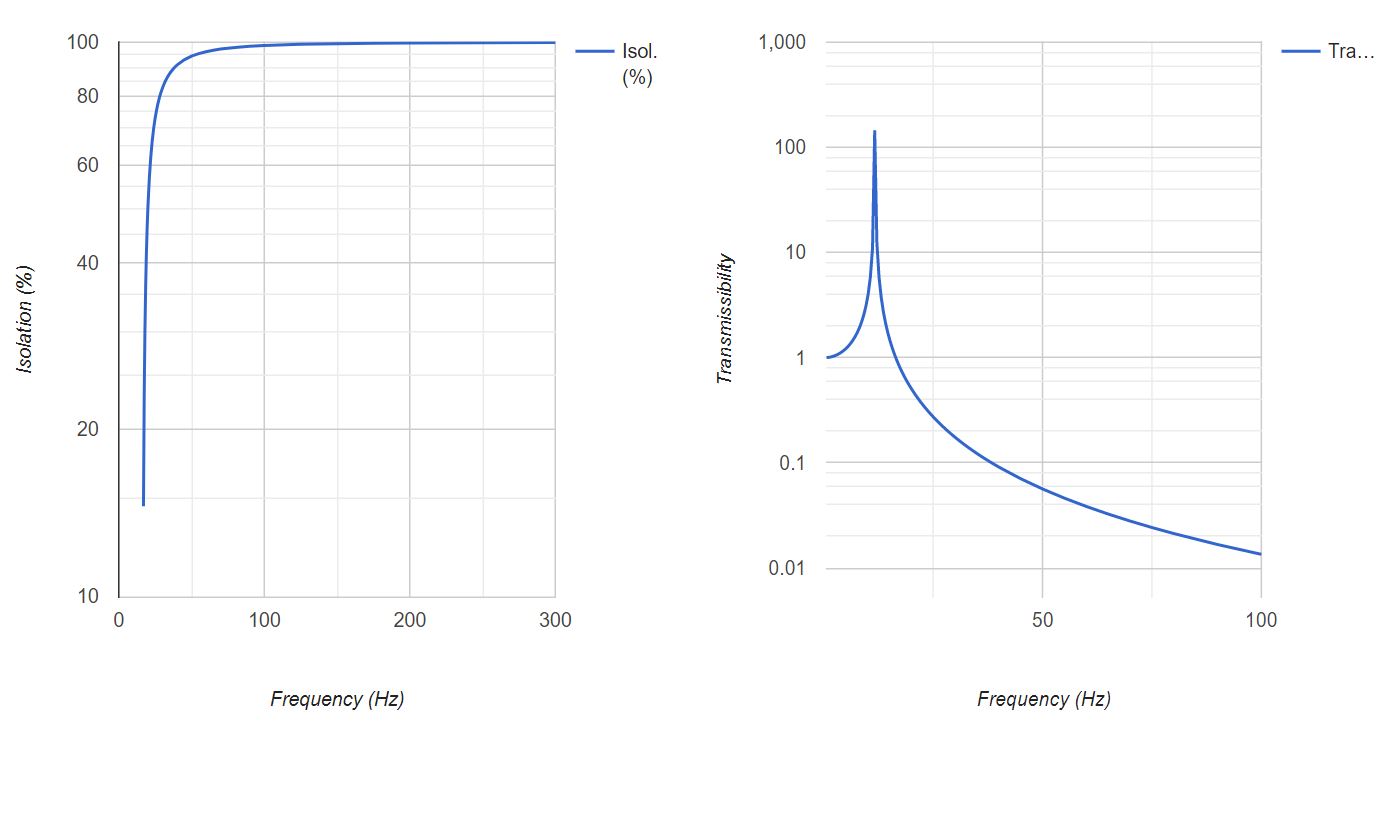

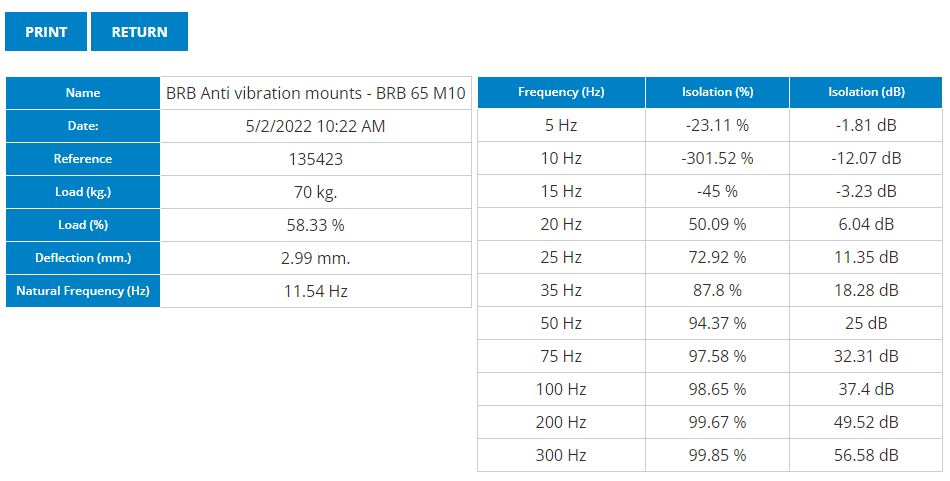

El enlace de la columna "mediciones" crea un informe que muestra los resultados clave del cálculo para el producto seleccionado. La carga, la deflexión y la frecuencia natural se muestran junto con gráficos para detallar el aislamiento de las vibraciones previsto en todo el rango de frecuencias. A continuación se muestra un ejemplo de estos datos.

Aquí el video tutorial:

Si tiene alguna pregunta o quiere proponer algún cambio, no dude en contactarnos
