AKUSTIK HVAC M8

Kit de 100 elementos elásticos FEM: hasta 15 kg por punto y baja frecuencia propia para aislar conductos de ventilación de forma sencilla y económica.

Los soportes AKUSTIK HVAC M8 AMC-MECANOCAUCHO® son elementos elásticos diseñados para la suspensión y el aislamiento vibratorio de conductos de ventilación y aire acondicionado. Su taladro de Ø8,5 mm permite el montaje directo con varilla o tornillería M8. La geometría del caucho, optimizada mediante FEM, proporciona una respuesta controlada que desacopla el conducto de la estructura, reduciendo la transmisión de ruido y vibraciones.

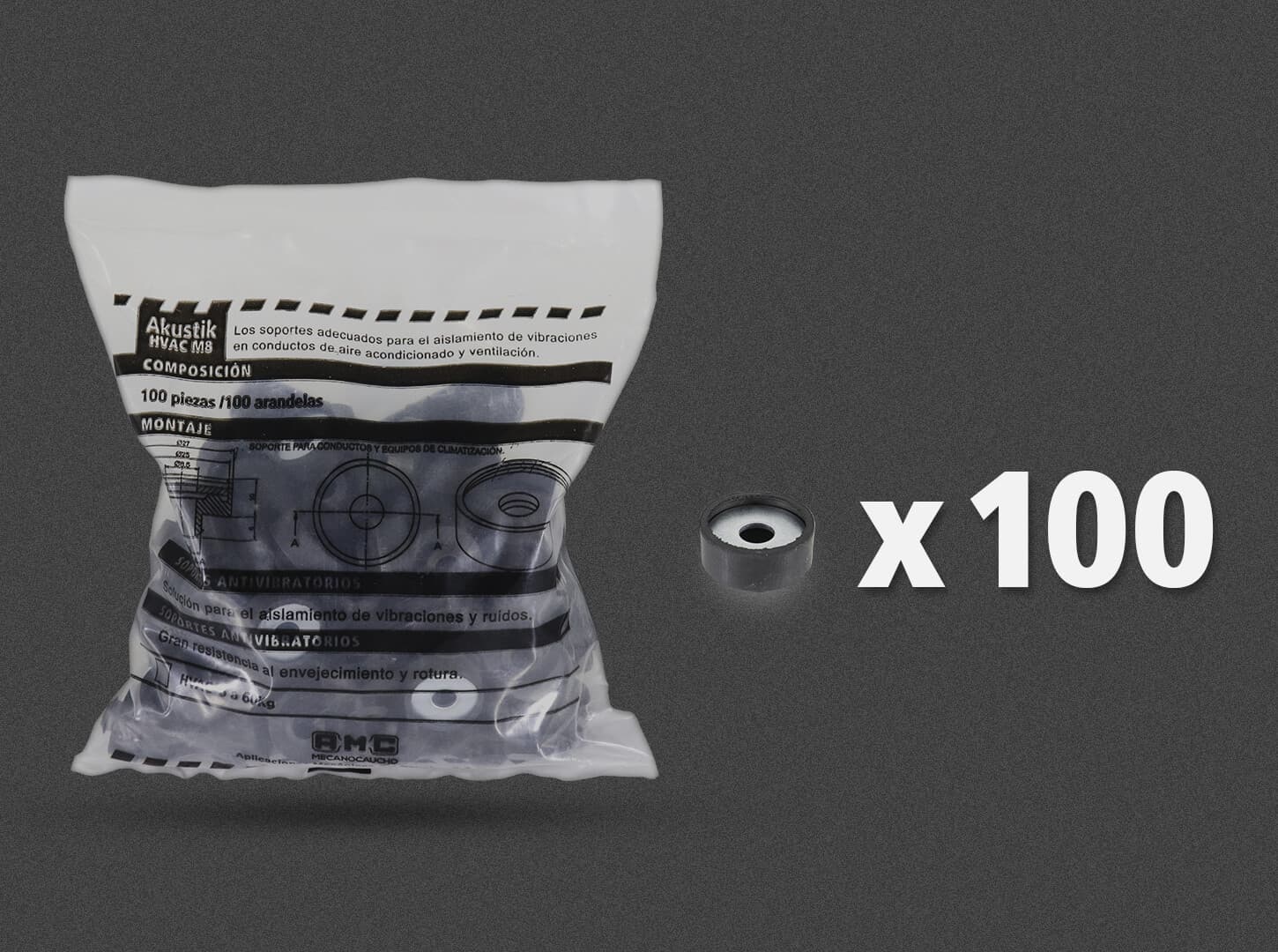

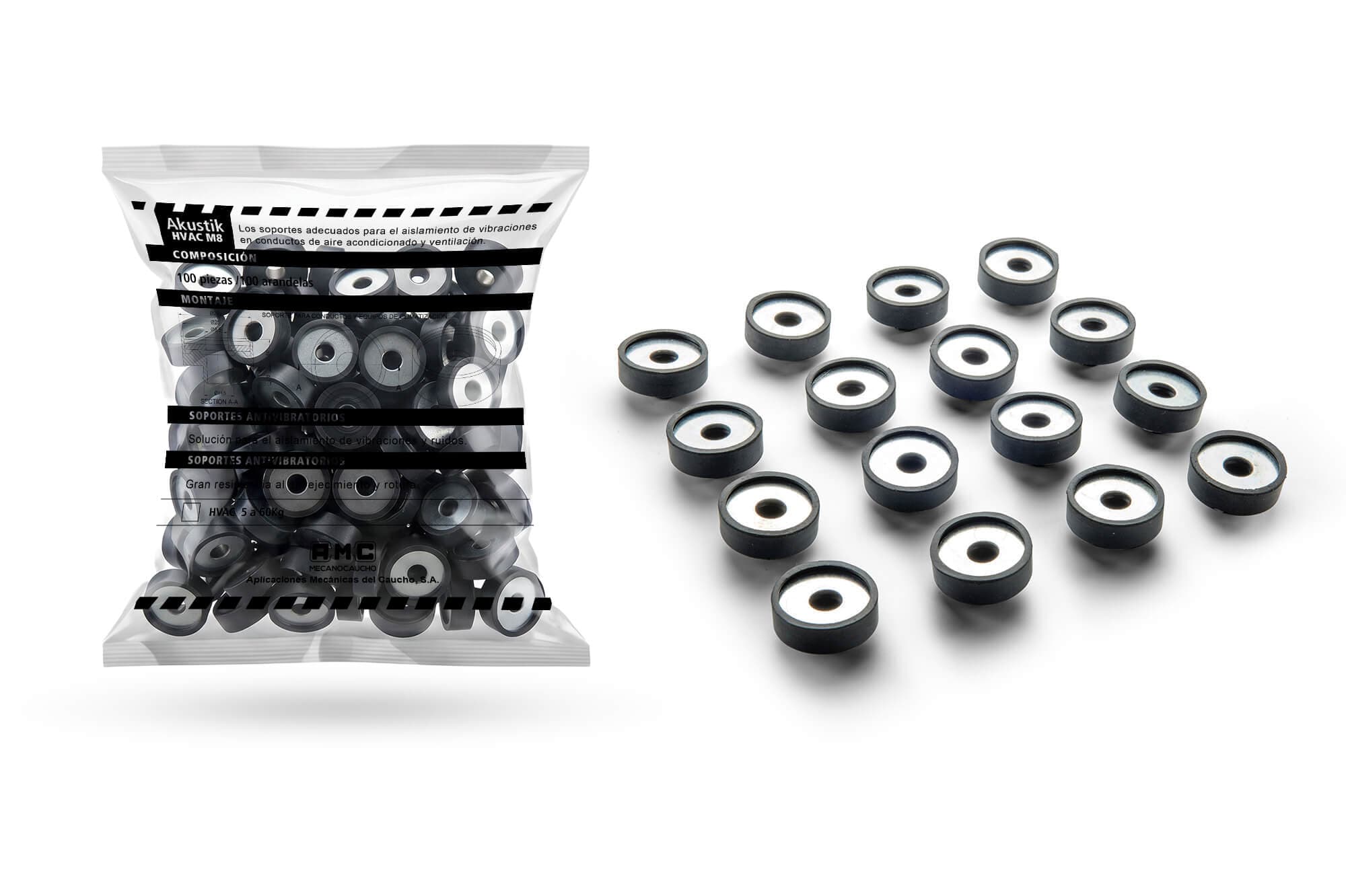

Cada elemento soporta hasta 15 kg y ofrece una frecuencia propia suficientemente baja para aislar adecuadamente los rangos habituales de excitación en sistemas de ventilación. Se suministran en bolsas de 100 unidades o en cajas de 1.200 unidades, simplificando el montaje y manteniendo un coste muy competitivo para instalaciones convencionales de HVAC.

SOPORTES TRAPEZOIDALES

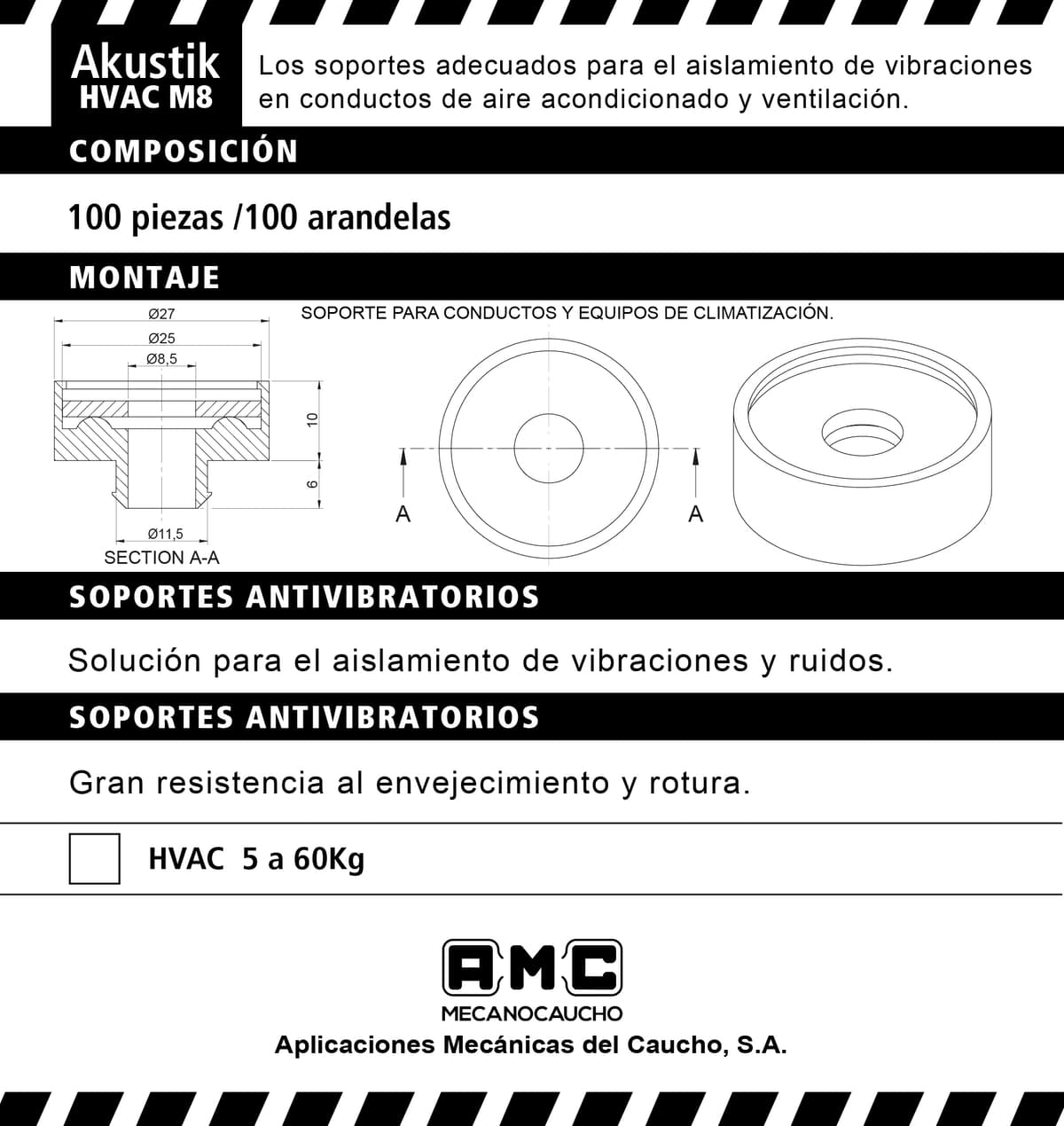

TipoA(mm)B(mm)C(mm)D(mm)E(mm)F(mm)CódigoDescrip.Carga Máx.(kg)Peso(kg)
AKUSTIK HVAC M8Ø27Ø25Ø8,5106Ø11,5649115100 uds.151.3
6491161200 uds.1516
Características Técnicas

Características Técnicas

Los soportes antivibratorios Akustik HVAC han sido diseñados para facilitar una instalación antivibratoria de equipos vibrantes. Compuestos por una parte metálica y un elastómero optimizado por diseño FEM. El diseño del soporte antivibratorio confiere a esta pieza una gran durabilidad y propiedades elásticas constantes.

El soporte antivibratorio Akustik HVAC ha sido concebido para cargas de 20Kg por soporte antivibratorio. El grafico inferior se muestra la curva carga flecha hasta 100Kg.

Su arquitectura interna permite a esta pieza tener la frecuencia propia necesaria para poder aislar las frecuencias de excitación predominantes en equipos de aire acondicionado y/o ventilación .

Descargas
Ficha técnica
PDF
Descargar
Imágenes

Podemos ayudarte

Disponemos de un equipo de ingenieros para poder ayudarte en tu caso particular.
