AVANTAGES DE SUPPORTS À MUR DE DOUBLE PAS POUR L’ISOLATION DU BRUIT
La U Arena est un stade polyvalent localisé à Nanterre qui a été inauguré au mois d’Octobre 2017 et peut accueillir jusqu'à 40.000 spectateurs.
Avel Acoustique a réalisé le projet d'isolation acoustique des différentes parties du stade, et une fréquence propre inférieure à 10Hz à très faibles charges a été nécessaire pour isoler les murs du stade.
Afin de minimiser la transmission du bruit, il faut éviter les connexions rigides entre les murs acoustiques et la structure du bâtiment.
L'exigence d’obtenir une fréquence propre inférieure à 10 Hz pour des charges très faibles requiert l'utilisation de supports à mur à très basse rigidité :
De toute façon, une basse rigidité suppose de haute déflection à des charges faibles.

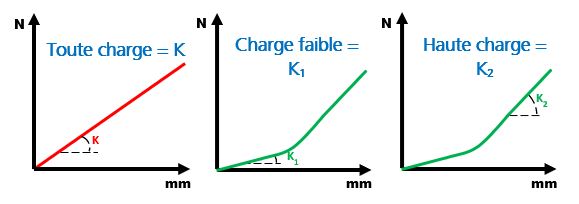

Cette limitation peut être évitée grâce à l'utilisation des supports à mur à double pas. Il offre une faible rigidité à faibles charges tout en évitant les déplacements excessifs à hautes charges. Les graphiques ci-dessous montrent un exemple de ce phénomène :

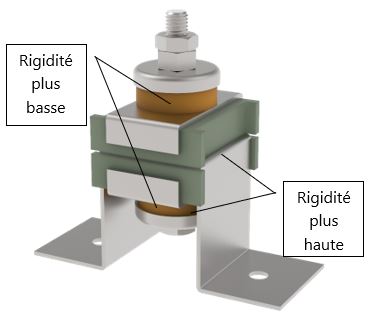

Le nouveau support à mur EP + Sylomer® LMR a été développé suivant ce concept :
|
Ils sont constitués de pièces de deux densités différentes de Sylomer®, un matériau polyuréthane microcellulaire qui fournit une isolation du bruit supérieure à celle des matériaux en caoutchouc ou en liège. |
|
|
Cette configuration permet des niveaux d'isolation élevés à faibles charges tout en assurant la stabilité lorsque le support à mur est soumis à des charges dynamiques plus élevées. |

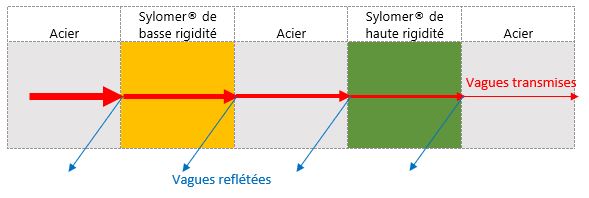

De plus, comme le bruit doit traverser plusieurs matériaux différents, chacun avec sa propre impédance acoustique, une partie de l'énergie est reflétée dans chaque bord de changement de matériau, comme le montre le schéma ci-dessous :
Plus la différence d'impédance dans chaque bord est élevée, plus l'énergie des vagues reflétées est élevée et plus l'énergie des vagues transmises est faible.
Les propriétés élastiques de ce support à mur se montrent ci-dessous:
|
|
Sa géométrie permet un montage simple et facile du produit :
La fiche technique et le design de ce support à mur peuvent être téléchargés sur les liens ci-dessous :
