NOUVEAU AMC-MECANOCAUCHO® TYPE CB 76. UN SUPPORT ANTI VIBRATOIRE SECURISE AVEC RAIDEUR SYMETRIQUE VERTICALE ET AMORTISSEMENT MULTI AXIAL.

Sa conception spécifique permet des coefficients de raideur en traction et en compression très similaires. Cette particularité est vraiment utile sur les applications où les vibrations et les efforts transitoires proviennent de différents axes et ou une raideur naturelle constante est nécessaire. Les pièces métalliques sont robustes et peuvent être fournies avec une rondelle qui agit comme un dispositif de sécurité pour résister aux efforts de traction. Les espaces évidés permettent des fréquences naturelles inférieures dans le sens vertical et horizontal. Équipés de butées axiales et radiales, ces supports anti vibratoires peuvent garantir une bonne stabilité.

Les pièces métalliques sont traitées avec revêtement Zinc Nickel et recouvertes de caoutchouc. Ce traitement leur permet d’avoir une protection élevée à la chambre de test de pulvérisation de sel, et de fonctionner dans une grande variété d’environnement.

CARACTÉRISTIQUES TECHNIQUES

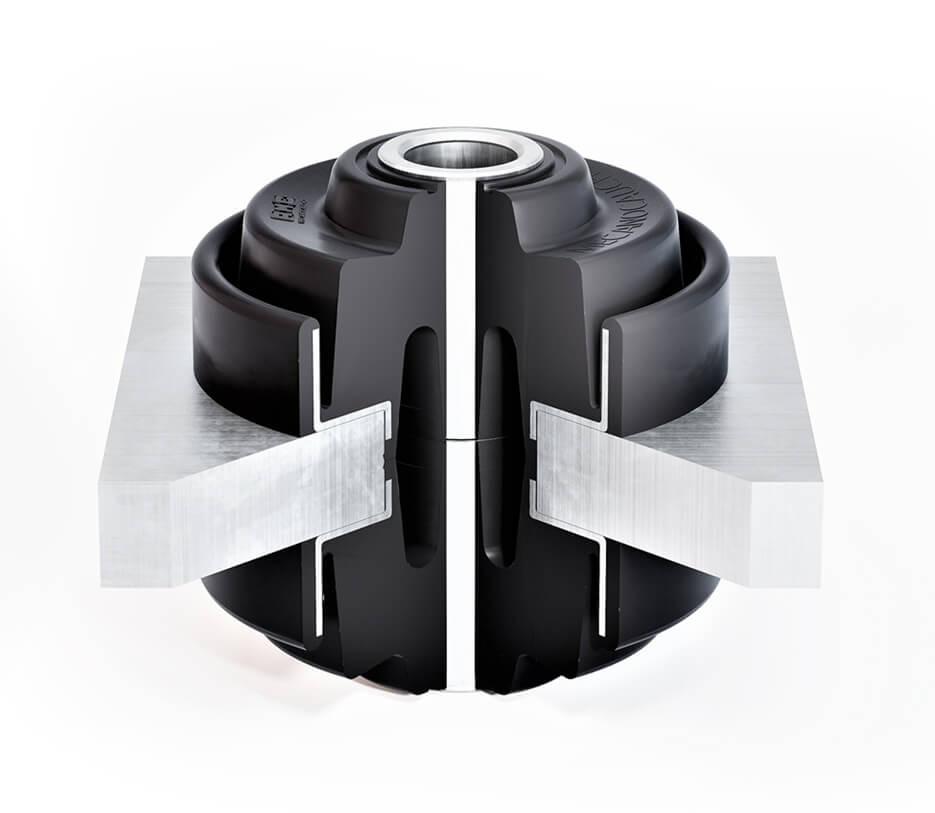

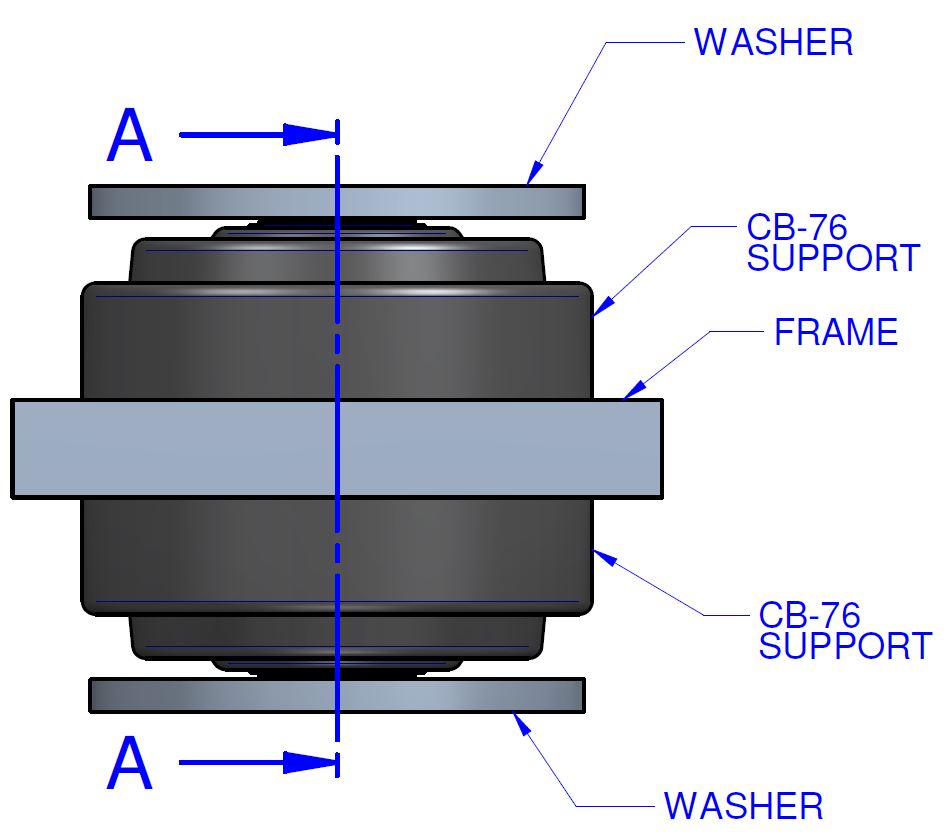

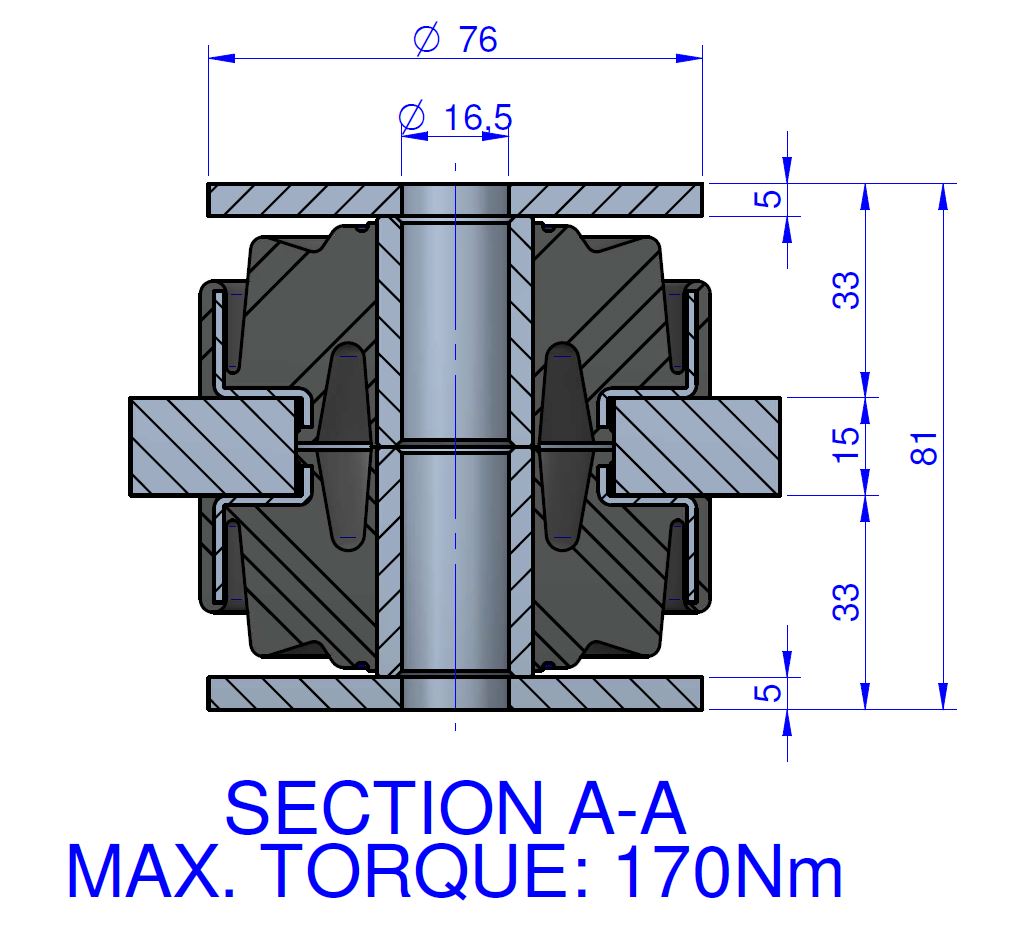

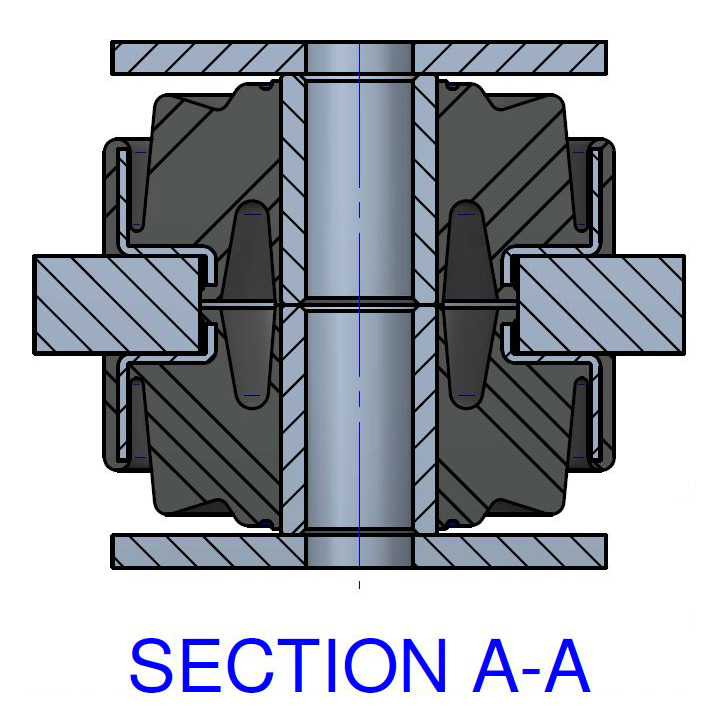

Les supports antivibratoires AMC-MECANOCAUCHO® type CB-76 ont une conception à double adhésion pour résister à des efforts dynamiques élevés. La conception en forme de dôme du caoutchouc de ce support anti vibratoire permet une raideur progressive lors de la surcharge. Ce fait permet de limiter le mouvement de l’élément suspendu. La raideur symétrique est réalisée avec 2 pièces qui sont verticalement opposées. L’une est installée pour supporter la charge et l’autre soutient les efforts de rebond.

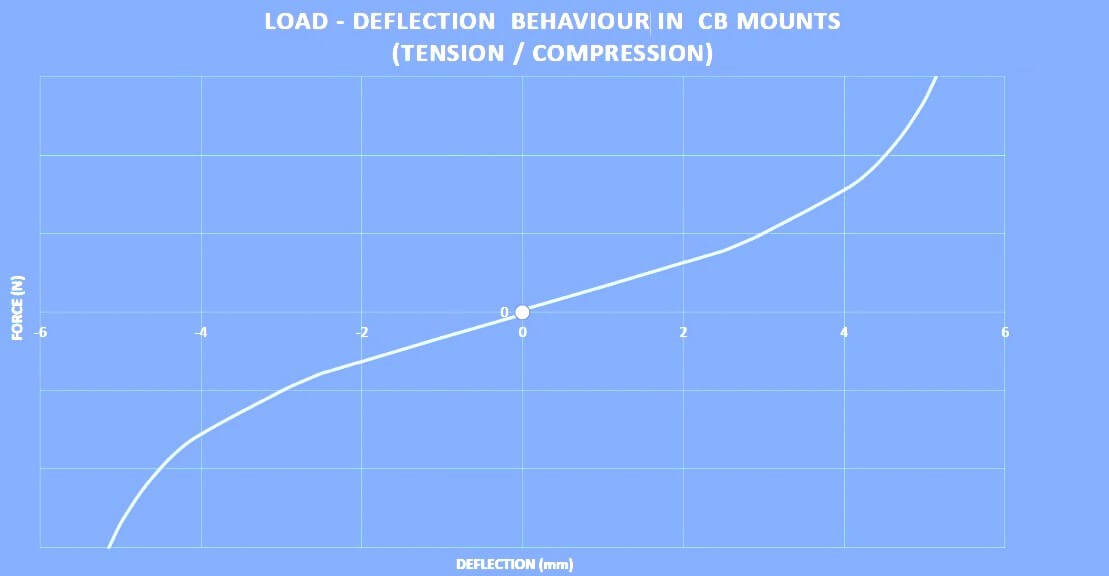

Le graphique ci-dessous montre le comportement typique d’évolution de charge en traction et en compression.

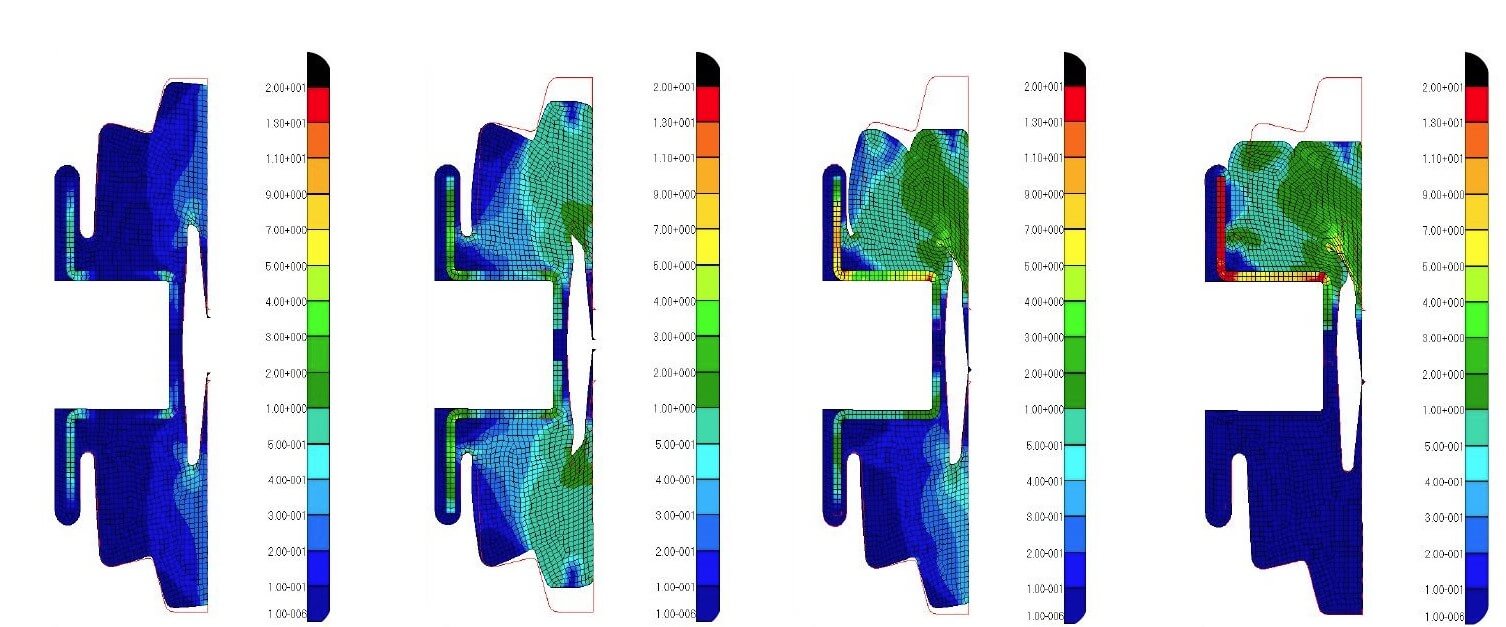

La vue ci-dessous montre par calculs FEM comment le caoutchouc se comporte lors d’une surcharge et comment il entre en contact avec la butée.

APLICATIONS

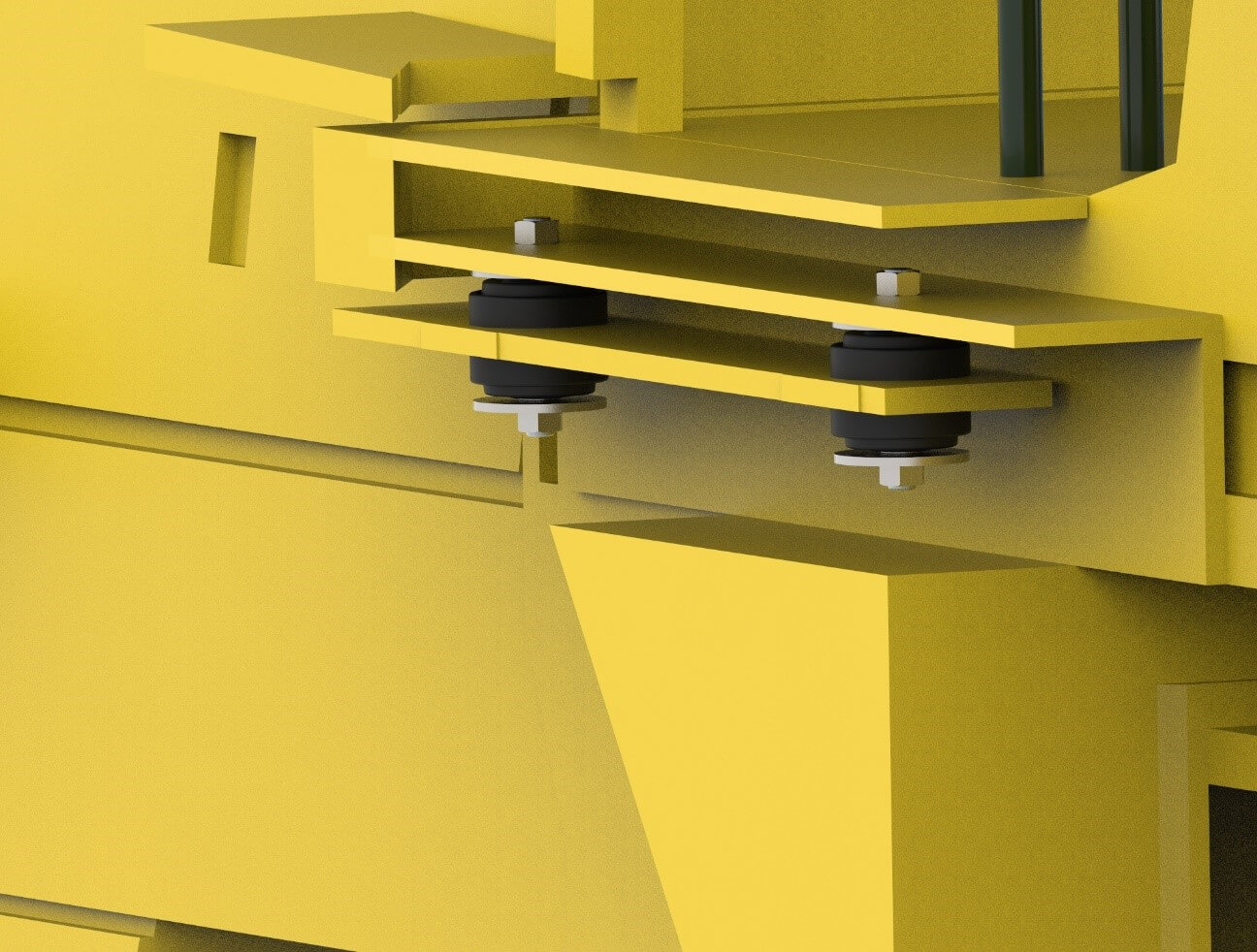

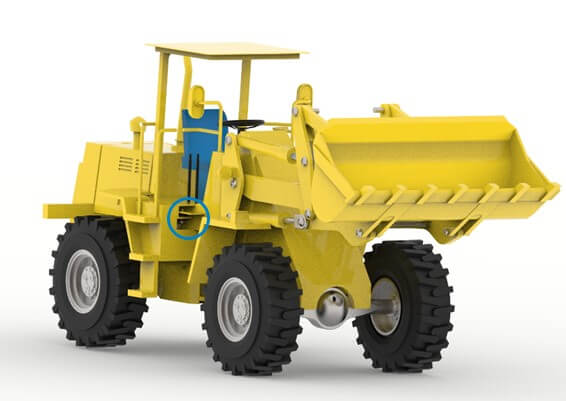

Les supports antivibratoires AMC-MECANOCAUCHO® type CB-76 peuvent également être utilisés pour des applications mobiles exposées aux forces de traction et compression, par exemple, le montage d’équipement à bord des navires, les cabines, le transport routier tels que les moteurs, les pompes, les groupes électrogènes.

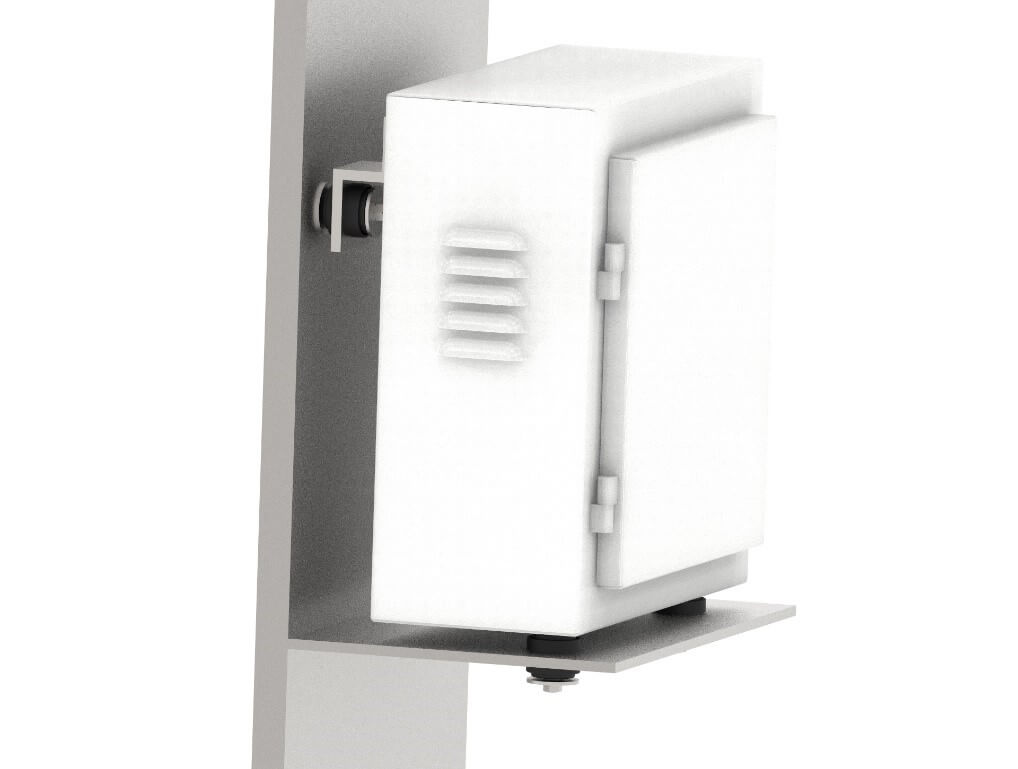

Les supports antivibratoires AMC-MECANOCAUCHO® type CB-76 grâce à leur conception peuvent également fonctionner avec une raideur durable et stable dans le temps pour des armoires électriques suspendues, à la fois comme stabilisateurs en fonctionnant sous des charges de compression / tension ou en cisaillement.

N’hésitez pas à contacter notre ingénieur application pour plus d’informations sur ce produit.
