QU’EST-CE QUE LA RÉSONANCE MAGNÉTIQUE

L’imagerie par résonance magnétique est une analyse qui utilise un champ magnétique et des ondes radio pour obtenir des images détaillées des organes et des os du corps. L’équipement de résonance magnétique est composé d’un grand aimant en forme d’anneau, à l’intérieur duquel est installé la civière sur laquelle le patient sera plus tard placé.

Au cours de l’examen, les ondes radio détectent la position magnétique des atomes du corps au moyen d’une antenne, et est envoyée à l’ordinateur dans la pièce voisine. Cet ordinateur exploite les informations requises pour obtenir des images. Ces images peuvent même être converties en images tridimensionnelles.

Au cours de ce processus, les perturbations dans cette salle doivent être aussi minimales que possible, car cela affecterait la qualité des images obtenues. Compte tenu du fait qu’il existe de nombreux équipements dans les hôpitaux qui créent des perturbations, des vibrations de différentes fréquences, par exemple les unités de climatisation, machine à rayons X, machines tomographiques, ... il est nécessaire d’isoler correctement à la fois la salle d’IRM et la machine elle-même. Il sera nécessaire d’utiliser des supports anti vibratoires. Ces supports antivibratoires seront chargés d’atténuer les excitations transmises par la structure du bâtiment avant qu’elles ne soient transmises à la base de l’appareil d’IRM.

Les salles d’IRM sont basées sur le principe de la cage à Faraday. Les cages à Faraday sont une partie fondamentale et essentielle d’un équipement d’IRM. L’aimant est dans une enceinte spécialement construite avec des matériaux électriques conducteurs pour empêcher les ondes radios et les champs magnétiques importants générés d’interférer avec d’autres équipements hospitaliers.

Sa mission est d’éliminer les interférences par radiofréquence de l’extérieur, afin qu’elles n’affectent pas la réception et la génération d’images, et aussi d’éviter l’émission de champs magnétiques importants à l’extérieur de l’enceinte. L’enceinte de radiofréquence est basée sur une boîte métallique qui entoure l’aimant et empêche les ondes électromagnétiques d’entrer ou d’en sortir, en maintenant un champ électromagnétique nul.

ISOLEMENT DES MACHINES À RÉSONANCE MAGNÉTIQUE

Comme on l’a vu, il est essentiel de garder une enceinte complète de la salle pour maintenir le principe de la cage à Faraday. Par conséquent, il est nécessaire de suivre certaines lignes directrices lors de l’installation du système d’isolation acoustique.

La première est que les ancrages, tant pour la pièce que pour les éléments à l’intérieur, ne doivent pas être en contact avec un élément métallique extérieur à la pièce, c’est-à-dire qu’elles ne peuvent pas être en contact avec un renforcement de la dalle inférieure en béton ou d’autres structures du bâtiment.

Les ancrages doivent être reliées électriquement à la cage de Faraday, de sorte qu’elles doivent être composées de matériaux électriques conducteurs, mais ne doivent pas être des conducteurs magnétiques ou causer une corrosion galvanique avec la cage à Faraday.

Il existe différentes solutions pour l’isolation acoustique des appareils d’IRM, étant en mesure de combiner les différentes options en même temps.

1. Sous une dalle en béton

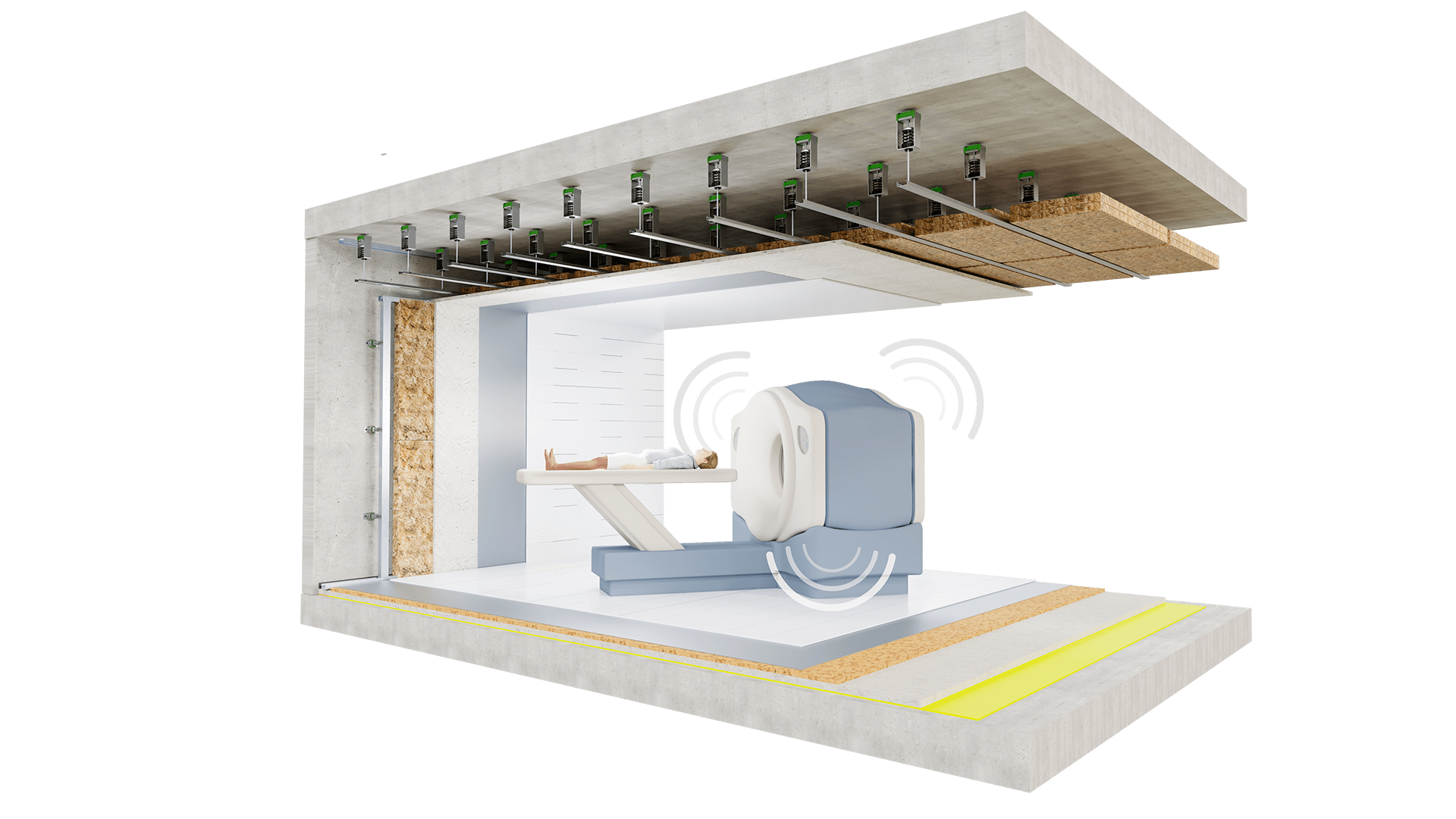

Ceci, ajouté à l’isolation acoustique du mur et du plafond, est ce qu’on appelle la « boîte dans la boîte », où la pièce est isolée de la structure du bâtiment au moyen de supports antivibratoires sur toute sa surface afin d’isoler le sol, les murs et le plafond de la salle, de la transmission possible du bruit (insonorisation de la pièce) et des vibrations qui pourraient être transmises à travers la structure du bâtiment, comme on peut le voir dans l’image suivante :

Pour l’obtenir, en utilisant les détails de l’image précédemment exposée, différentes solutions sont utilisées, avec différents types de suspentes antivibratoires, dans chacune des zones à isoler. L’étage est isolé au moyen d’un « plafond suspendu », joignant ainsi un bloc composite avec des matériaux isolants (thermiques et acoustiques) à la dalle supérieure à l’aide d’une suspente acoustique qui permet d’isoler les vibrations transmises par la structure du bâtiment, permettant ainsi d’isoler les pièces du bruit :

A. Détail de plafond

The interior walls are also joined to the structural walls of the building by wall acoustic isolators, designed to achieve high acoustic insulation from possible excitations transmitted structurally in the building.

B. Détail de mur

Enfin, l’isolation acoustique du plancher de la pièce se fait en plaçant des supports sous une dalle en béton, soit en élément continu comme celui de l’image, soit en plaçant des supports acoustiques élastomères (avec de l’acier non magnétique) répartis sous toute la surface de la dalle. Cette dalle en béton permet d’obtenir une répartition plus uniforme des charges sur toute la surface.

C. Détail du sol

Pour cela, les matériaux de différentes densités peuvent être combinés en fonction de la charge qu’ils seront obligés de supporter dans les différentes zones de la salle. L’image suivante montre un exemple de l’isolation acoustique pour l’une de ces pièces.

Dans l’image, différentes zones de différentes couleurs (indiquant la densité du matériau isolant des supports de plancher flottant) peuvent être différenciées. La zone turquoise indiquerait l’emplacement de l’appareil d’IRM, par conséquent, la charge sera plus élevée dans cette zone nécessitant un matériau avec une densité plus élevée. Les zones aux bords de la pièce, sur lesquelles repose la structure métallique pour réaliser la cage à Faraday, ou sont placées les fenêtres, nécessitent également un matériau de densité plus élevée, représenté par des couleurs orange et rouge. Dans le reste de la salle, une densité plus faible est utilisée, représentée par la couleur jaune.

Pour tout cela, AMC-MECANOCAUCHO dispose d’une variété de supports antivibratoires pour chacune des zones à isoler.

Isolation acoustique du plancher :

Selon la fréquence d’excitation qui doit être isolée et le niveau d’isolement requis, AMC-MECANOCAUCHO propose différents types de supports antivibratoires.

Pour obtenir des fréquences naturelles plus basses et, par conséquent, un niveau plus élevé d’isolement, la solution idéale serait d’utiliser des supports de type ressort Vibrabsorber + Sylomer®, qui permettent d’obtenir des fréquences naturelles inférieures à 5Hz. Ces supports sont placés sous la dalle en béton. Les ressorts fournissent un niveau d’isolation acoustique élevé contre les excitations de basse fréquence tandis que les bandes de Sylomer® fournissent l’isolation acoustique contre les excitations de haute fréquence, qui pourraient être transmises par les spirales du ressort.

Une autre solution possible serait d’utiliser des supports d’isolation acoustique en Sylomer®, avec lesquels nous aurions une fréquence naturelle proche de 10Hz. Lorsque l’insonorisation de la pièce est nécessaire, suivant le niveau indiqué, ils offrent un grand niveau d’isolement acoustique contre les bruits de haute fréquence. AMC-MECANOCAUCHO dispose d’une large gamme de supports d’isolation acoustique basée sur cette solution. Certains, comme le FZH, sont installés directement dans la dalle en béton, ce qui en fait une bonne solution lorsque la hauteur de la pièce est limitée. Un matériau isolant supplémentaire peut être ajouté entre les supports de plancher flottants pour améliorer ses performances acoustiques et thermiques.

D’autres solutions, comme les plaques Sylomer® (exemple précédemment décrit) ou les blocs Akustik sont placés sous la dalle. Dans ce cas, il est également recommandé de couvrir l’espace restant à l’aide de matériaux isolants pour optimiser le niveau d’insonorisation et d’isolation thermique de la pièce.

Une troisième option est l’utilisation de coussinets en caoutchouc sous la dalle en béton. Cette solution est indiquée lorsque la fréquence d’excitation à isoler est plus élevée, puisque les fréquences naturelles sont inférieures à 15Hz. Les blocs de caoutchouc sont placés sous la dalle en béton et l’espace restant est rempli avec de la laine minérale ou un autre matériau absorbant pour obtenir un meilleur niveau d’isolation thermique et acoustique.

Isolation acoustique du plafond :

De la même manière que les supports de plancher flottant contribuent à l’isolation acoustique, les suspentes acoustiques sont la solution efficace pour réduire le bruit structurel à travers le plafond. L’efficacité des suspentes acoustiques dépend principalement de leur fréquence naturelle, et donc de la charge qu’ils supportent.

Dans le graphique ci-dessous, on peut voir la gamme complète de suspentes acoustiques AMC-MECANOCAUCHO, indiquant la fréquence naturelle obtenue pour chaque suspente acoustique en fonction de sa charge de travail optimale.

Isolation acoustique murale :

Les suspentes acoustiques murales sont souvent utilisées pour des besoins acoustiques élevés. L’utilisation de ces suspentes optimise l’isolation acoustique du plafond suspendu, empêchant la transmission des perturbations à la pièce par les cloisons. À cette fin, la raideur de la suspente acoustique et l’impédance du matériau élastique jouent un rôle clé, de sorte que son installation doit être effectuée correctement pour obtenir des résultats d’isolation acoustique optimales.

2. Sous les châssis :

Dans ce cas, la surface sur laquelle le support (matériau isolant) est disposé est limitée à la zone sur laquelle repose le système. Pour cela, le plancher de la pièce est réalisé en laissant l’espace correspondant au châssis de la machine de résonance magnétique.

Une fois le plancher de la pièce réalisé, les plaques sont placées, composées de supports antivibratoires (matériau isolant avec la densité correspondante pour pouvoir supporter le poids de la machine) et d’une plaque métallique pour répartir le poids sur une plus grande surface.

Une fois que les plaques sont installées avec les trous correspondants, prêts à joindre la plaque de base comme il a été montré dans l’image précédente, la plaque de base de la machine est vissée, toujours en utilisant des éléments qui ne soient conducteurs magnétiques.

Enfin, les derniers éléments nécessaires de la machine pour effectuer les tests médicaux seront placés.

3. Sous les supports de l’aimant :

Dans ce dernier cas, les supports antivibratoires (matériau isolant) seront simplement placés sous les supports de l’aimant, de sorte qu’il soit une solution similaire à la précédente, mais en utilisant une moins grande quantité de matériau isolant mais de plus grande densité. La surface sur laquelle la charge est distribuée est moins importante, de sorte que le niveau acoustique soit au final également inférieur.
