L’une des caractéristiques les plus remarquables du support antivibratoire NP-3 est sa conception spécifique qui permet le préchargement pendant le processus d’assemblage. Ce phénomène de précharge garantit que le support soit très stable, même lorsque des charges de traction sont impliquées. Cette fonctionnalité est particulièrement utile dans des applications dynamiques où la stabilité est importante. Les pièces métalliques sont robustes et peuvent être fournies avec une rondelle qui agit comme un dispositif à sécurité intégrée pour résister aux forces de traction, ce qui la rend encore plus fiable dans des applications à forte contrainte.

CARACTÉRISTIQUES TECHNIQUES

Les supports antivibratoires AMC-MECANOCAUCHO® de type NP ont une conception à double liaison pour résister à des forces dynamiques élevées. La face supérieure du plot permet un comportement de compression en deux étapes, dans lequel le plot a une raideur assez linéaire jusqu’à ce que la deuxième étape entre en action. À cette deuxième étape, la raideur est beaucoup plus élevée, ce qui permet de limiter le mouvement de l’élément suspendu. Ce comportement en deux étapes est particulièrement utile dans les applications mobiles où les mouvements doivent être limités pour éviter d’endommager l’équipement ou des machines.

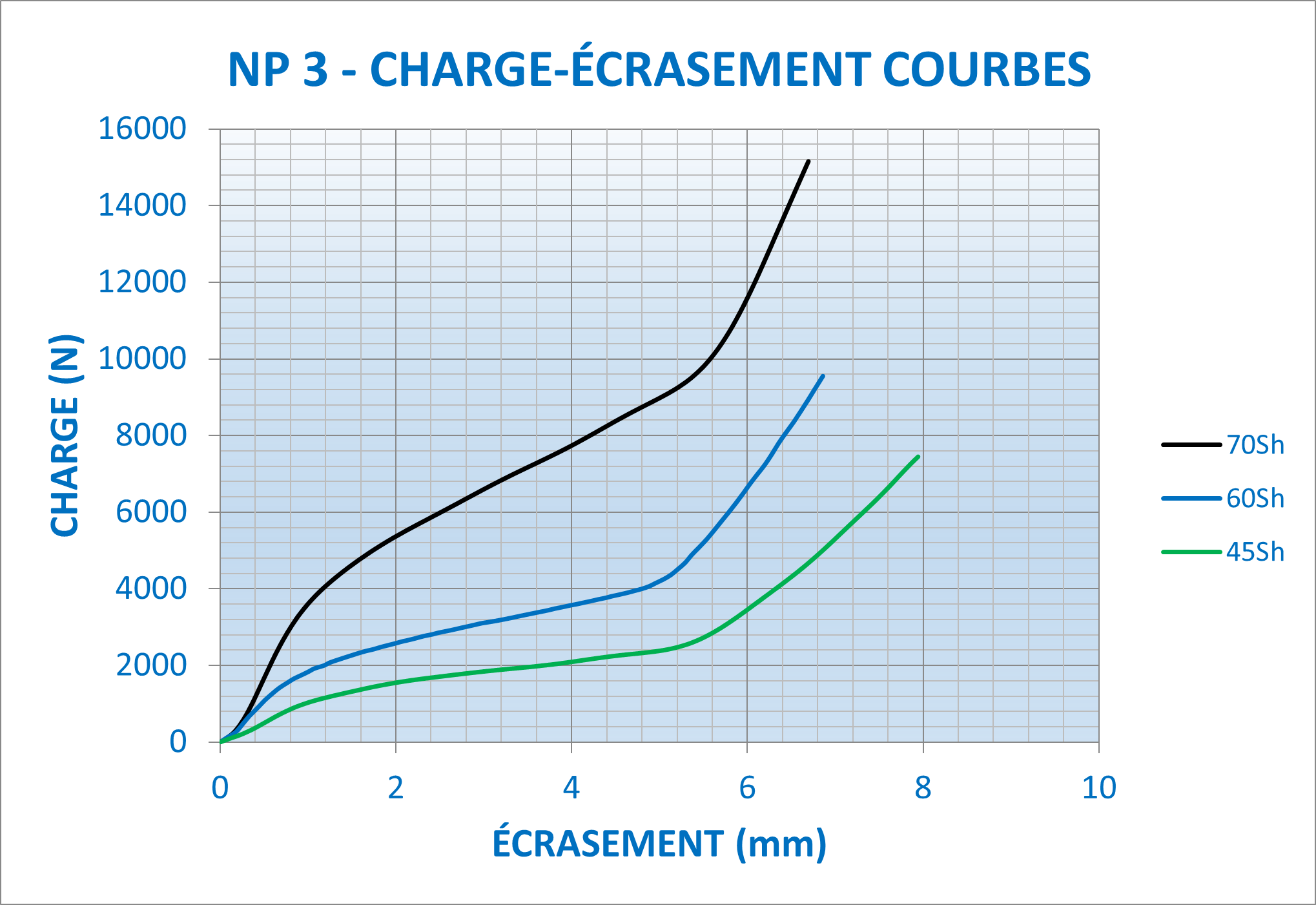

D’ailleurs le support antivibratoire NP-3 se compose d’une seule pièce, ce qui le rend simple et facile à installer. De plus, le support est disponible en trois duretés différentes en caoutchouc naturel de haute qualité : 45Sh, 60Sh, et 70Sh. Les courbes charge-déflexion de ces supports montrent clairement le comportement en deux étapes:

Étant un support préchargé, cela signifie qu’une fois assemblé, sa forme change:

L’architecture permet au système suspendu de se comporter de manière très stable. Par exemple, lorsque le support antivibratoire possède un écrasement statique de 3 mm, il y a un espace d’environ 2 mm entre la rondelle anti-rebond et la butée inférieure:

Cela signifie que lorsque des charges de traction sont présentes, ce qui est une situation très courante dans les applications dynamiquement exigeantes, la butée inférieure arrête très rapidement le système pour le maintenir stable.

APPLICATIONS

Les supports antivibratoires AMC-MECANOCAUCHO® de type NP ont des nombreuses applications dans des équipements et des machines mobiles, y compris les équipements embarqués dans des navires, le transport ferroviaire et routier, tels que les moteurs, des pompes, des groupes électrogènes et même des cabines de tracteur. Ces supports sont exposés à des forces de compression et de traction, ce qui les rend idéaux pour des applications mobiles où les vibrations et les chocs externes sont inévitables. Le support antivibratoire NP-3 offre stabilité et protection, garantissant que les équipements et les machines soient bien protégés et peuvent fonctionner de manière optimale, même dans des conditions exigeantes.

N’hésitez pas à contacter nos ingénieurs d’application pour plus d’informations !
