Butées cylindriques

Butées cylindriques en caoutchouc à base robuste, conçues pour absorber les chocs importants, limiter les courses et réduire les efforts transmis à la structure.

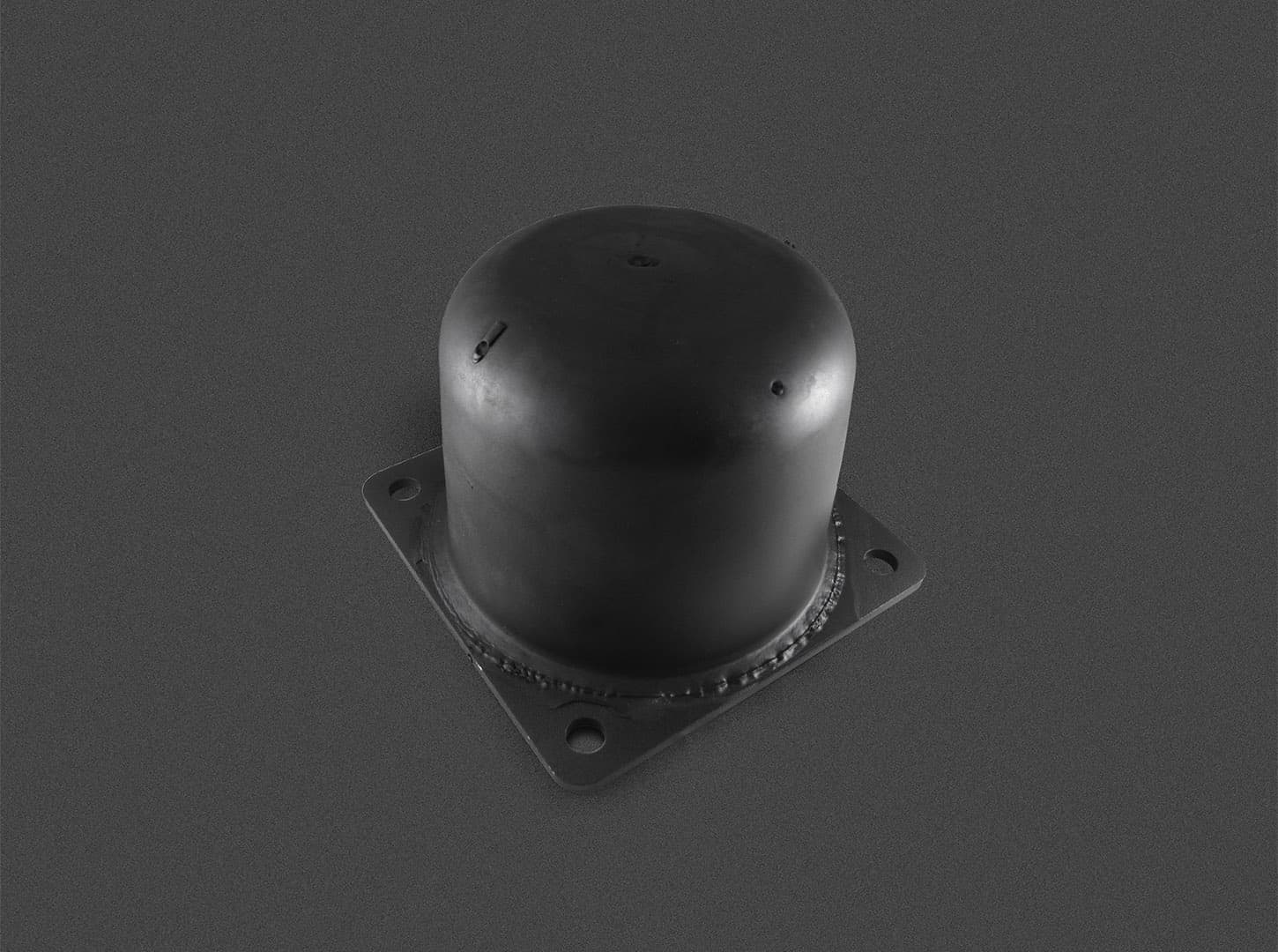

Les butées cylindriques AMC-MECANOCAUCHO® sont des éléments élastiques en caoutchouc conçus pour absorber les chocs et limiter la course des pièces ou équipements en mouvement.

Leur surface de contact plane assure une réponse immédiate lors de l’impact. La déformation élastique du caoutchouc permet d’absorber l’énergie du choc et de réduire les efforts transmis à la structure.

Par rapport à une butée rigide, elles permettent de réduire les efforts d’impact, le bruit et les contraintes mécaniques, contribuant ainsi à protéger les composants et à améliorer la durabilité de l’installation.

Grâce à leur conception robuste et leur base de fixation, les butées cylindriques sont particulièrement adaptées aux machines industrielles, équipements mobiles et mécanismes soumis à des chocs importants, des impacts répétés ou des contacts en fin de course.

Alt imagen
T -100
T -150
T - 250
TypeCodeCharge Max.(kg)Flèche(mm)A(mm)B(mm)C(mm)D(mm)E(mm)Poids(kg)Énergie(Nm)
T -1001170111020-1008612510091.3781120
TypeCodeCharge Max.(kg)Flèche(mm)A(mm)B(mm)C(mm)D(mm)E(mm)Poids(kg)Énergie(Nm)2D3D
T -15011700150005016012518515013,54.2051250
TypeCodeCharge Max.(kg)Flèche(mm)A(mm)B(mm)C(mm)D(mm)E(mm)Poids(kg)Énergie(Nm)2D3D
T - 2501170024000010025020831525014,51812500
Caractéristiques techniques

Caractéristiques techniques

Les butées élastiques sont fabriquées à base d’un mélange de caoutchouc qui permet de grandes déformations avec de remarquables absorptions d’énergie. Elles peuvent être élaborées sur demande avec un caoutchouc très amortissant. L’absorption d’énergie s’effectue ainsi de façon irréversible et s’oppose au phénomène de rebond.
Fonctionnement et Montage
Les butées élastiques peuvent être utilisées dans les deux cas suivants : • Comme butées proprement dites: Le choc se produit en fin de course, en tenant compte de la déflection ou “flèche” maximum que la butée peut supporter. • Comme supports élastiques. Montées comme supports élastiques, les butées peuvent être vissées sur les pieds des machines de façon à ce que leur plan d’appui repose directement sur le sol.
Avantages
01
Installation simple
Ce support ne nécessite pas d'adaptations importantes de la structure pour son installation.
02
Support offrant une grande stabilité
Les suspensions réalisées avec ce support se déplacent à peine, grâce à une géométrie conçue pour contrôler le mouvement de l'élément suspendu.
Téléchargements
Fiche technique
PDF
Télécharger
