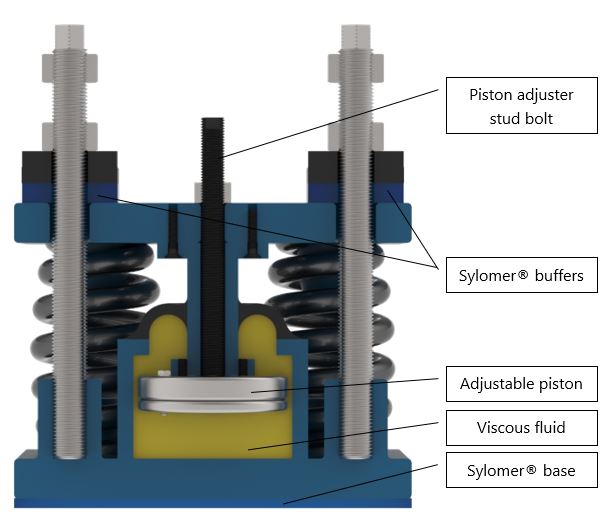

I supporti Vibrabsorber + Sylomer® con sistema di ammortizzamento regolabile, sono composti da una camera di smorzamento nella quale un pistone consente un livello maggiore o minore di spostamento del fluido viscoso contenuto in essa. Il fluido di smorzamento è composto da un elastomero viscoso termostabile e la membrana di gomma vulcanizzata al metallo evita che venga disperso.
La rigidezza dinamica e l'angolo di perdita di questi supporti antivibranti dipendono dall'ampiezza e da quanto rimangono aperti gli orifizi del pistone. Lo spazio disponibile per il passaggio del fluido può essere regolato ruotando i dischi del pistone, modificando quindi lo smorzamento del sistema. Questa rotazione si ottiene girando il bullone centrale da Minimo a Massimo.
Questo supporto antivibrante incorpora particolari in Sylomer® per limitare lo spostamento verticale massimo dell'elemento sospeso.
Inoltre, la base del supporto include una piastra di Sylomer® che riduce la trasmissione delle alte frequenze e del rumore strutturale che può essere trasmesso attraverso le spire elicoidali metalliche delle molle.
Questi supporti antivibranti Vibrabsorber, sono adatti per ogni tipo di applicazione. La loro rigidezza statica, l'angolo di perdita e la massima e minima rigidezza dinamica, possono essere regolati per raggiungere i valori ottimali per ciascuna applicazione.
Il supporto sotto è un esempio di una molla visco-elastica personalizzata con ammortizzamento regolabile:
Questi supporti sono stati sviluppati per una frantumatrice di metalli, con specifici requisiti in termini di comportamento delle vibrazioni:
Sono stati eseguiti dei rilievi vibrazionali per misurare l'ampiezza delle vibrazioni sia con il livello di smorzamento massimo che con il livello minimo.
I risultati di queste misurazioni sono mostrati di seguito:
Ammortizzamento massimo, picchi + 0,7 mm / -0,8 mm:
Ammortizzamento minimo, picchi + 4 mm / -2,5 mm:
I grafici sopra mostrano il vantaggio di regolare lo smorzamento dei supporti per modificare il comportamento del sistema.
Un supporto antivibrante con elevato smorzamento migliora la stabilità del sistema sospeso, che è particolarmente importante quando il sistema passa attraverso una qualsiasi delle sue frequenze naturali o è soggetto a shocks. Tuttavia, poiché viene aumentata anche la rigidezza dinamica del sistema, l'isolamento delle vibrazioni può subire una riduzione, in particolare se le ampiezze delle vibrazioni sono importanti.
Grazie a questa caratteristica, l'operatore finale può regolare lo smorzamento per ottenere il rapporto ottimale tra isolamento delle vibrazioni e stabilità.
Le curve sottostanti sono un esempio dei valori ottenuti per questo determinato modello, che può sopportare carichi statici fino a 40 Ton:
Per ulteriori informazioni su questi supporti antivibranti, non esitare a contattare il nostro
Ufficio Tecnico
. Potremo darvi consigli e adattare il prodotto alla Vostra applicazione.
