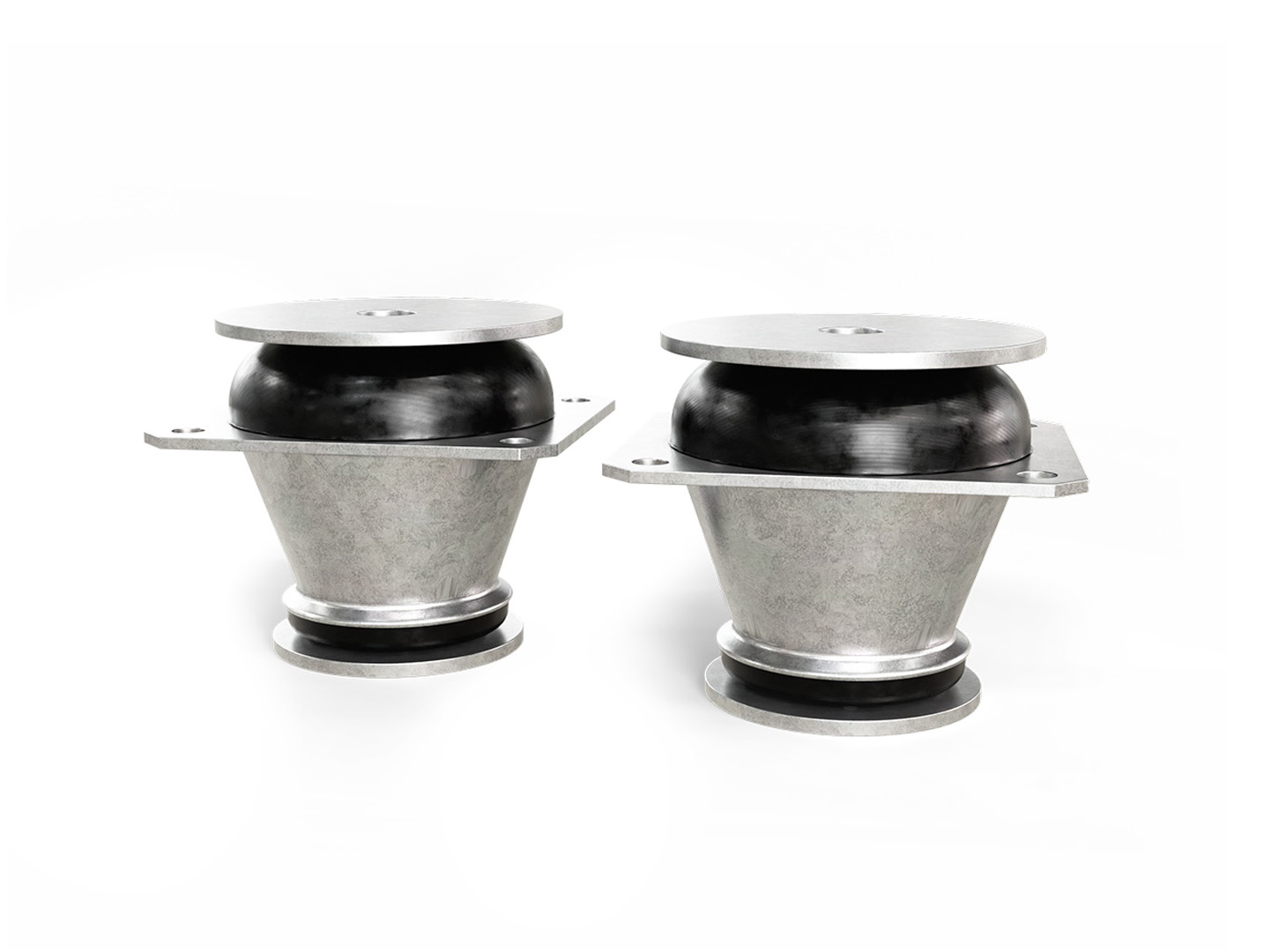

I supporti antivibranti AMC MECANOCAUCHO® Cono 67 e Cono 68 sono ideali per applicazioni mobili con carichi compresi tra 1500 e 5000 kg, a seconda del modello e della durezza della gomma.
I nuovi Coni 67 e 68 sono stati progettati per essere una versione ad alta capacità di carico dei nostri attuali Coni 38 e 39.
CARATTERISTICHE TECNICHE
Il design di questi supporti antivibranti è stato ottimizzato utilizzando il metodo FEM, che garantisce che lo stress nella mescola di gomma sia omogeneo e rientri nei limiti accettabili in tutta la sezione del supporto antivibrante.
Questi supporti sono forniti con rondelle anti rimbalzo e di centraggio per limitare il movimento in compressione e trazione. Come per il resto dei supporti antivibranti conici AMC-MECANOCAUCHO, la stabilità orizzontale è assicurata grazie alle superfici parallele tra i metalli dei componenti esterni e interni.
Cono 67
Il Cono 67 è dotato di alcuni alveoli nella gomma. Grazie a questa caratteristica, questo supporto è più flessibile in una direzione orizzontale rispetto all'altra. Questa caratteristica è particolarmente interessante per quelle applicazioni in cui è richiesta una minore rigidità in uno degli assi, come i motori a combustione interna.

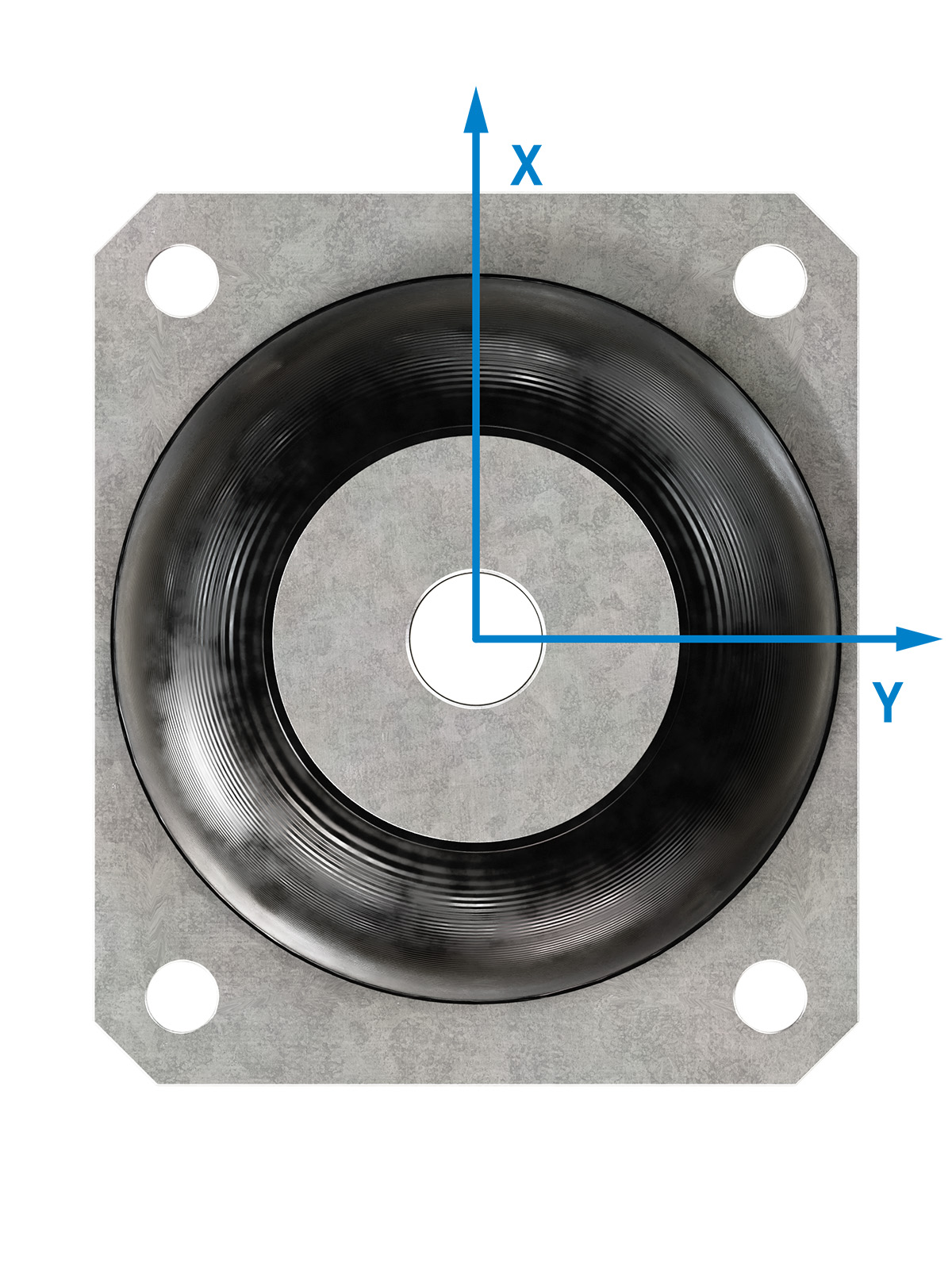

Quando vengono utilizzati per sospendere motori a combustione, sono concepiti per orientare la loro direzione radiale più rigida (X) parallelamente all'albero motore e la loro direzione radiale più flessibile (Y) perpendicolarmente all'albero motore.
Questo tipo di installazione consente un livello di isolamento più elevato nella direzione in cui si produce la maggior parte dell'eccitazione del motore, fornendo al contempo una maggiore stabilità nella direzione longitudinale.
Si vede il Cono 67 dal basso senza la rondella anti-rimbalzo, in cui sono chiaramente visibili gli alveoli su entrambi i lati nella direzione Y:
Il nostro ufficio tecnico è in grado di fornirvi le costanti elastiche e di consigliarvi la posizione ottimale degli alveoli.
Durata e comportamento in sovraccarico

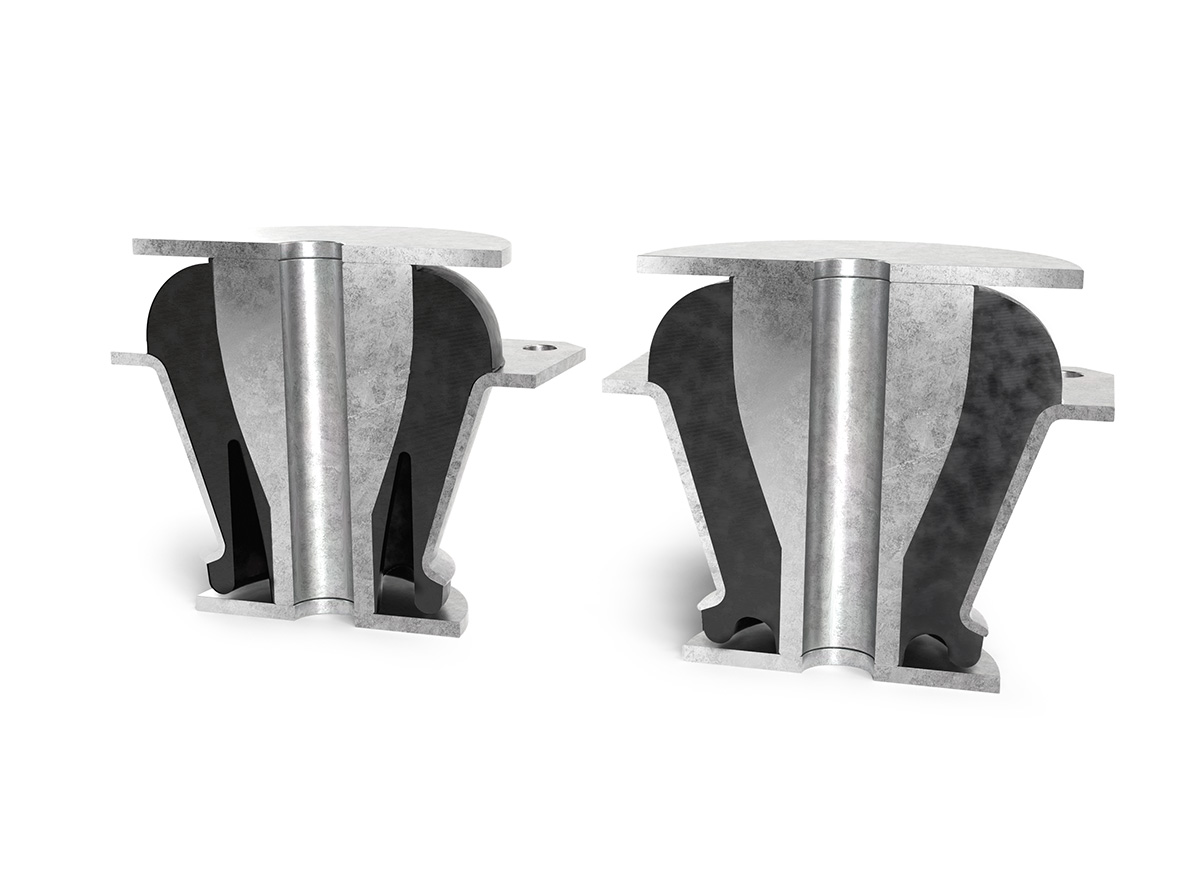

I supporti AMC MECANOCAUCHO® Cono 67 e Cono 68 sono caratterizzati da un design a doppia vulcanizzazione, che li rende adatti a supportare carichi dinamici elevati e ne migliora la durata.
La geometria della gomma di questi supporti garantisce una rigidità progressiva in condizioni di sovraccarico, limitando efficacemente il movimento dell'elemento sospeso.
APPLICAZIONI
Questi supporti antivibranti sono ideali per applicazioni mobili altamente esigenti, come veicoli agricoli o da cantiere.
Garantiscono stabilità e allo stesso tempo smorzano efficacemente urti e vibrazioni.
