Il materiale elastico utilizzato negli AMC-MECANOCAUCHO® TLG + Sylomer® è composto da due strati di Sylomer® in differenti densità, per poter soddisfare diverse applicazioni di carico.
Gli strati di Sylomer® sono incapsulati all'interno di un alloggiamento in alluminio, la cui parte metallica interna, in combinazione con l'alloggiamento esterno, precarica gli strati di Sylomer®. Lo scopo di questo precarico è di ridurre al minimo la flessione del supporto sotto carico, rendendolo adatto ad applicazioni dove risulta fondamentale la stabilità.
La forma delle parti metalliche limita il movimento verticale ascendente quando il supporto acustico è soggetto a carichi a trazione, assicurando l'integrità strutturale del sistema.
Inoltre, le proprietà anticorrosive dell'alluminio, in combinazione con la resistenza all'olio e all'acqua del materiale poliuretanico Sylomer®, rendono il supporto acustico TLG + Sylomer® adatto anche per l’impiego in applicazioni esterne.
Il Sylomer® è un materiale poliuretanico microcellulare particolarmente adatto per l'isolamento del rumore strutturale.

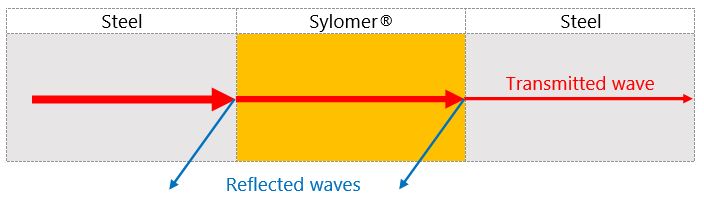

Poiché il rumore dovrà attraversare diversi materiali, ognuno con la propria impedenza acustica, parte dell'energia verrà riflessa da ciascun bordo di cambiamento del materiale, come mostrato nel seguente schema:
Maggiore è la differenza di impedenza di ciascun bordo, maggiore sarà l'energia delle onde riflesse e minore sarà l'energia delle onde trasmesse.
L’impiego principale del supporto acustico TLG + Sylomer® è l'isolamento del rumore strutturale nei telai delle porte dei parcheggi, in quanto il rumore causato dal meccanismo viene isolato con flessioni molto piccole.

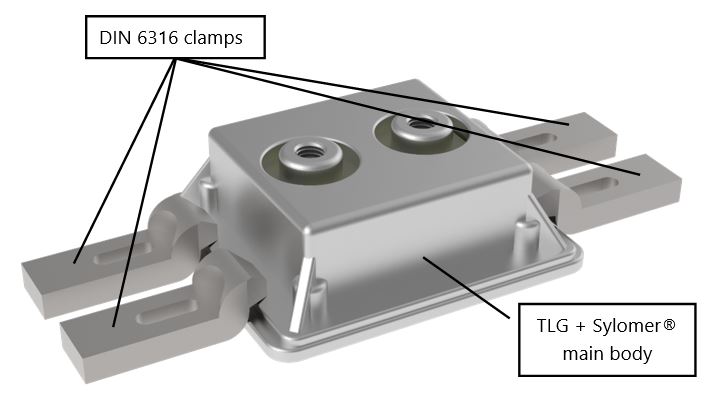

I supporti TLG + Sylomer® vengono installati con elementi di serraggio standard DIN 6316, come mostrato nell'immagine seguente:
Di seguito potrete vedere le dimensioni dei supporti acustici TLG + Sylomer®:

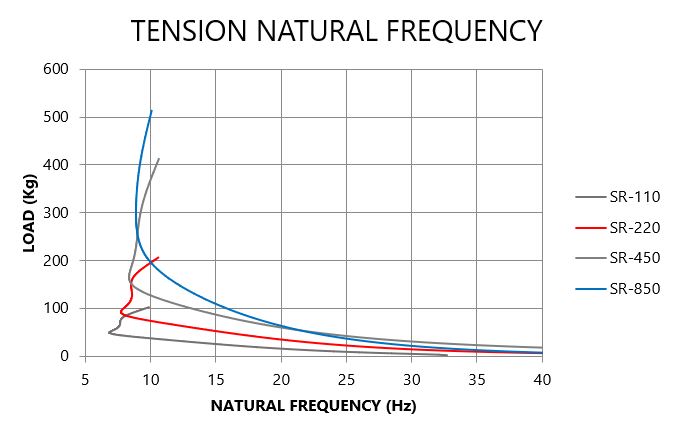

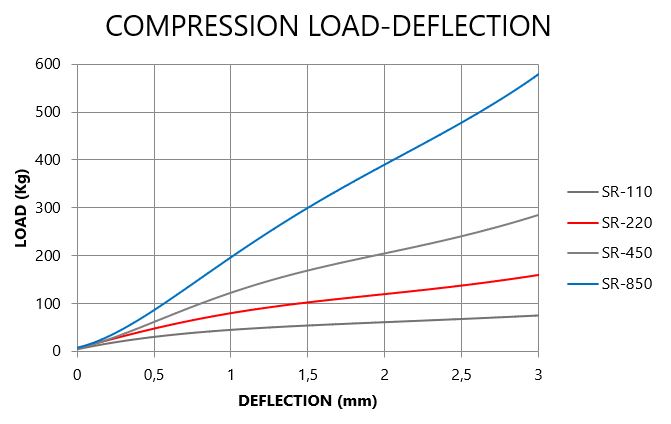

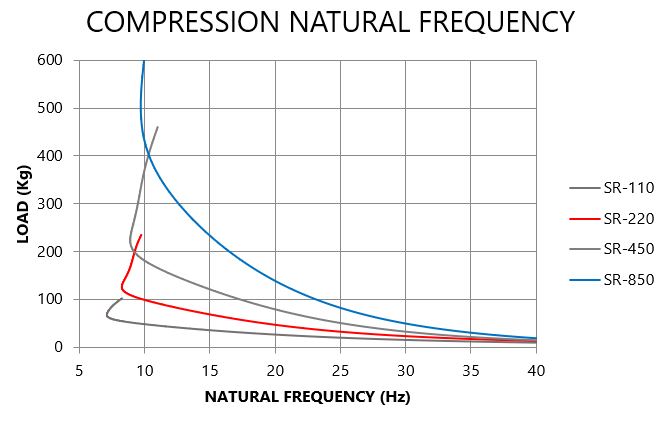

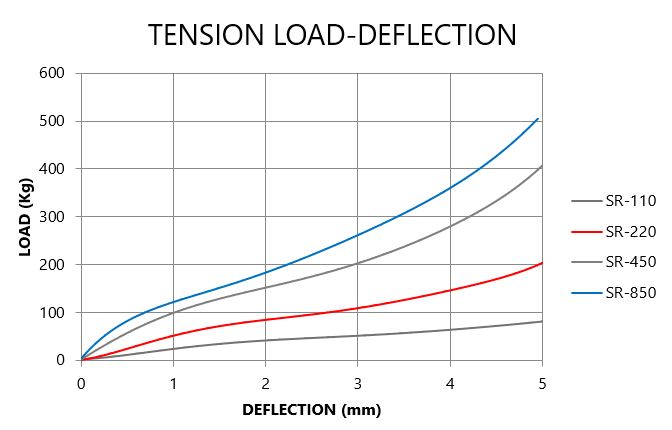

Gli elementi di serraggio standard DIN 6316 sono inclusi con il supporto stesso, disponibile con diverse densità di Sylomer®. Di seguito sono riportati i diversi modelli disponibili e le loro proprietà elastiche:
|
Description
|
MAX. LOAD (Kg)
|
Code
|
|
TLG + Sylomer® 110
|
40
|
176522
|
|
TLG + Sylomer® 220
|
75
|
176523
|
|
TLG + Sylomer® 450
|
120
|
176524
|
|
TLG + Sylomer® 850
|
190
|
176525
|
Per ulteriori informazioni su questo supporto acustico non esitate a contattare il nostro
Ufficio Tecnico
.
