NEUE FZH 1 FEDERELEMENTE+SYLOMER FÜR SCHWINGUNGSDÄMPFENDE HOHLRAUMBÖDEN ZUR TRITTSCHALLDÄMMUNG
Die AMC-MECANOCAUCHO® FZH 1 Feder+Sylomer Schwingungsdämpfer für die Trittschalldämmung bei schwimmenden Böden sind so konzipiert, dass sie mit derselben Höhe wie die FZH 3 Feder-Sylomerlager eingesetzt werden. Dies ist ideal für die Maschinenfundamente bzw. schwimmenden Böden, bei denen die Masse ungleichmäßig verteilt ist.
Diese schwingungsdämpfenden Auflager wurden für eine hocheffektive Trittschalldämmung bei schwimmenden Böden entwickelt . Ihre einfache Installation und ihr geringer Platzbedarf ermöglichen eine außergewöhnliche Schwingungsisolierung schwimmender Böden oder bei Maschinenfundamenten. Das Design erlaubt eine Überprüfung der Federn, wenn nötig auch nach dem Einbau.
 |  |

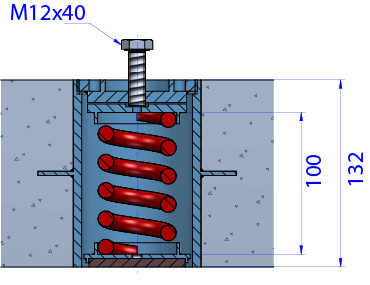

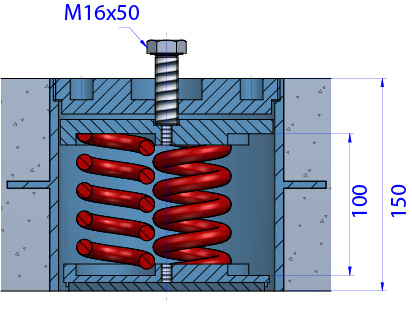

| FZH 1 Spring+Sylomer | FZH 3 Spring+Sylomer |
TECHNISCHE EIGENSCHAFTEN

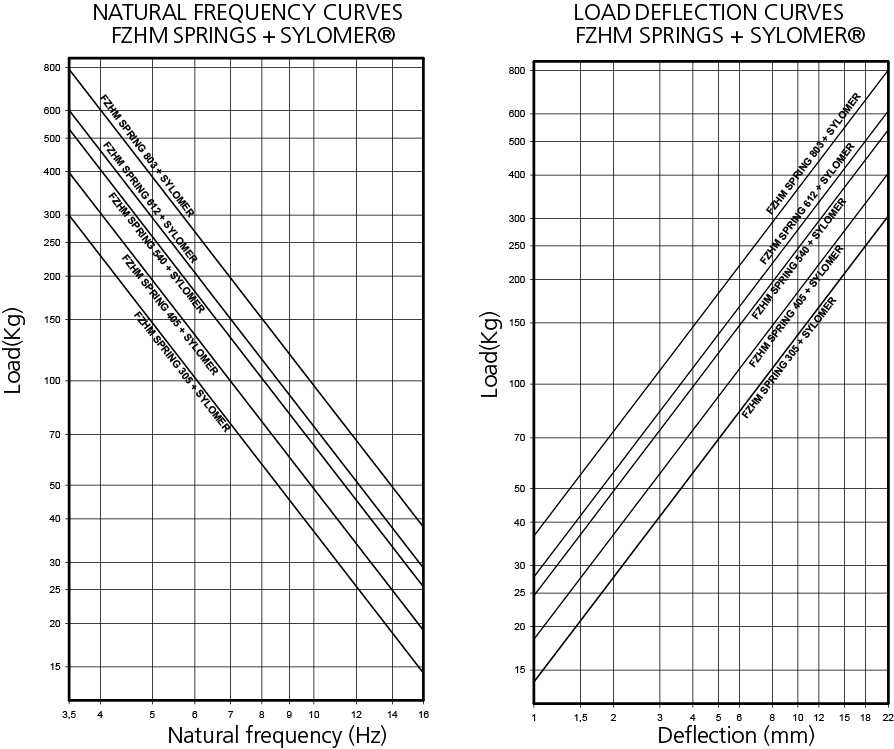

Die FZH 1 Feder+Sylomere werden standardmäßig in 5 verschiedenen Federsteifigkeiten hergestellt, um punktuelle Belastungen von 100 bis 800 kg aufzunehmen. Die Eigenfrequenz an ihrem optimalen Belastungspunkt liegt bei unter 5 Hz.
Typischerweise wird ein Stück pro Laufmeter installiert. Dies kann jedoch entsprechend abgeändert werden, um sich an die Belastung oder die Anforderung an die Eigenfrequenz der Anwendung anzupassen. Sie können auch mit den schwimmenden Bodenbefestigungen FZH 3 Spring+Sylomer kombiniert werden, wie auf dem Bild unten gezeigt.
FZH Feder+Sylomer Schwingungsdämpfer zur Trittschalldämmung bei schwimmenden Böden
Die FZH Federelemente mit Sylomer lassen sich einfach mit herkömmlichen Werkzeugen und ohne jegliches Risiko installieren. Zuerst müssen die Schwingungsdämpfer auf eine Kunststofffolie platziert werden.

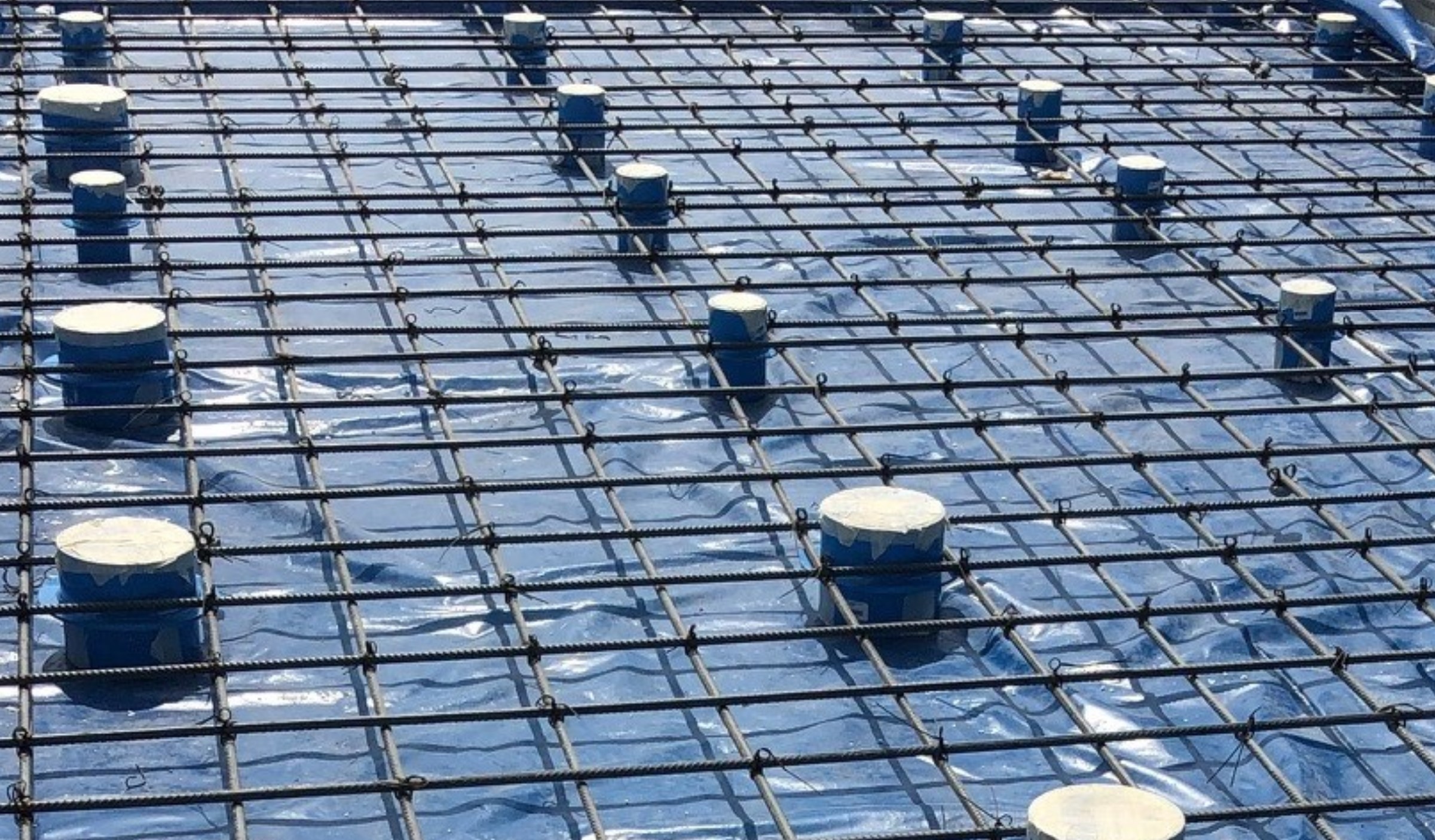

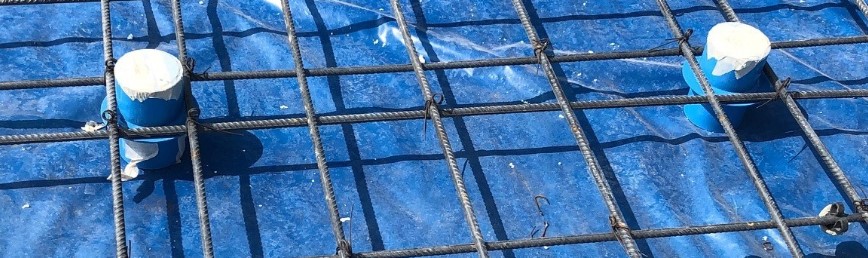

Sobald das erledigt ist, wird die Armierung auf die seitlichen Halterungen an den FZH Federelementen + Sylomer aufgelegt, wie im Bild unten dargestellt.
Wenn der Beton gegossen und getrocknet ist, wird der gesamte Boden schrittweise nach oben geschraubt, wie im nachfolgenden Video durchgeführt.
Sobald die Nivellierung fertig gestellt wurde, ist die Arbeit getan. Die Hauben können sicher geöffnet werden und lassen, falls nötig, zukünftig problemlos eine Überprüfung der Schwingungsdämpfer zu.

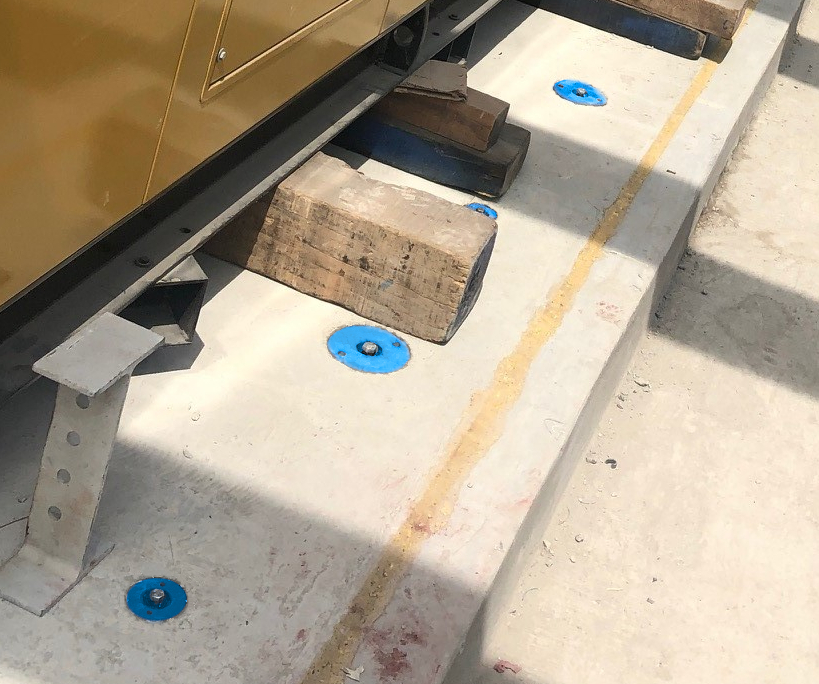

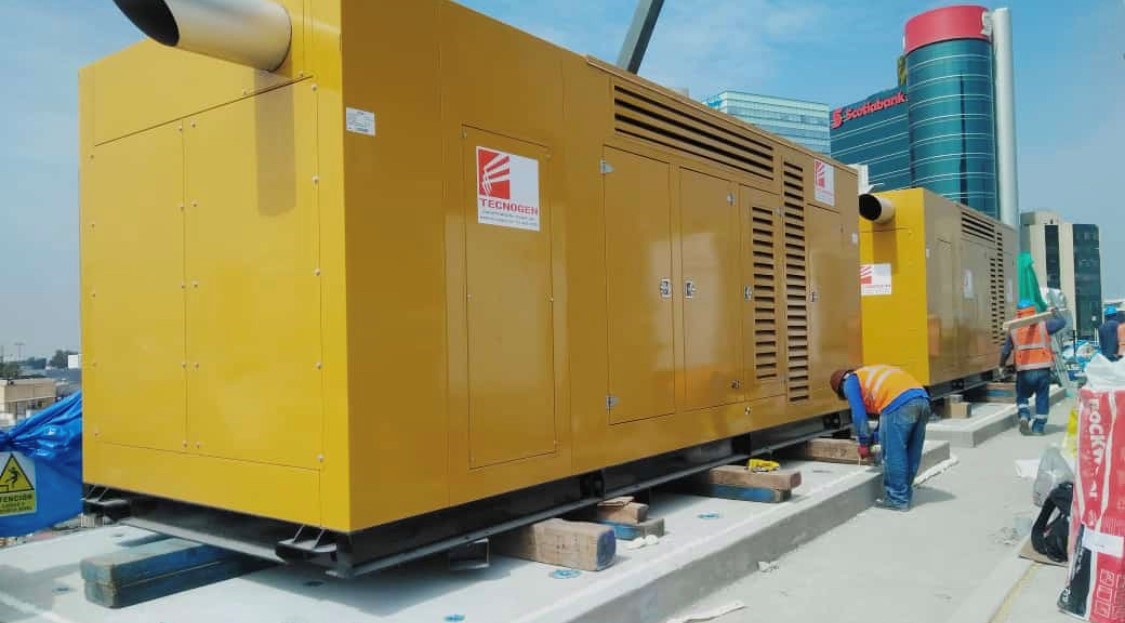

Das nachfolgende Bild zeigt FHZ+Sylomer Schwingungsdämpfer als im Einsatz bei einem Maschinenfundament auf dem Dach einer Bank.

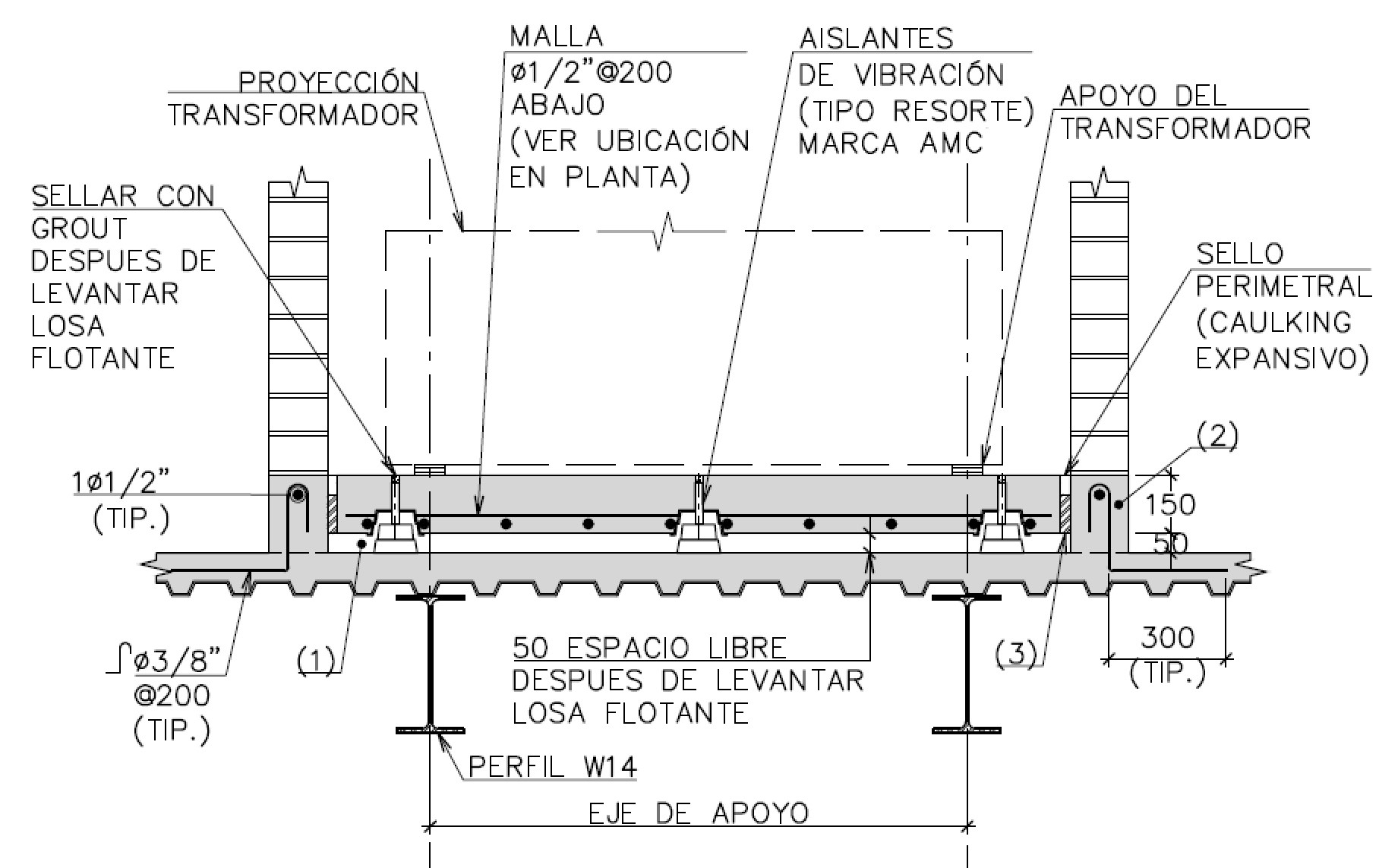

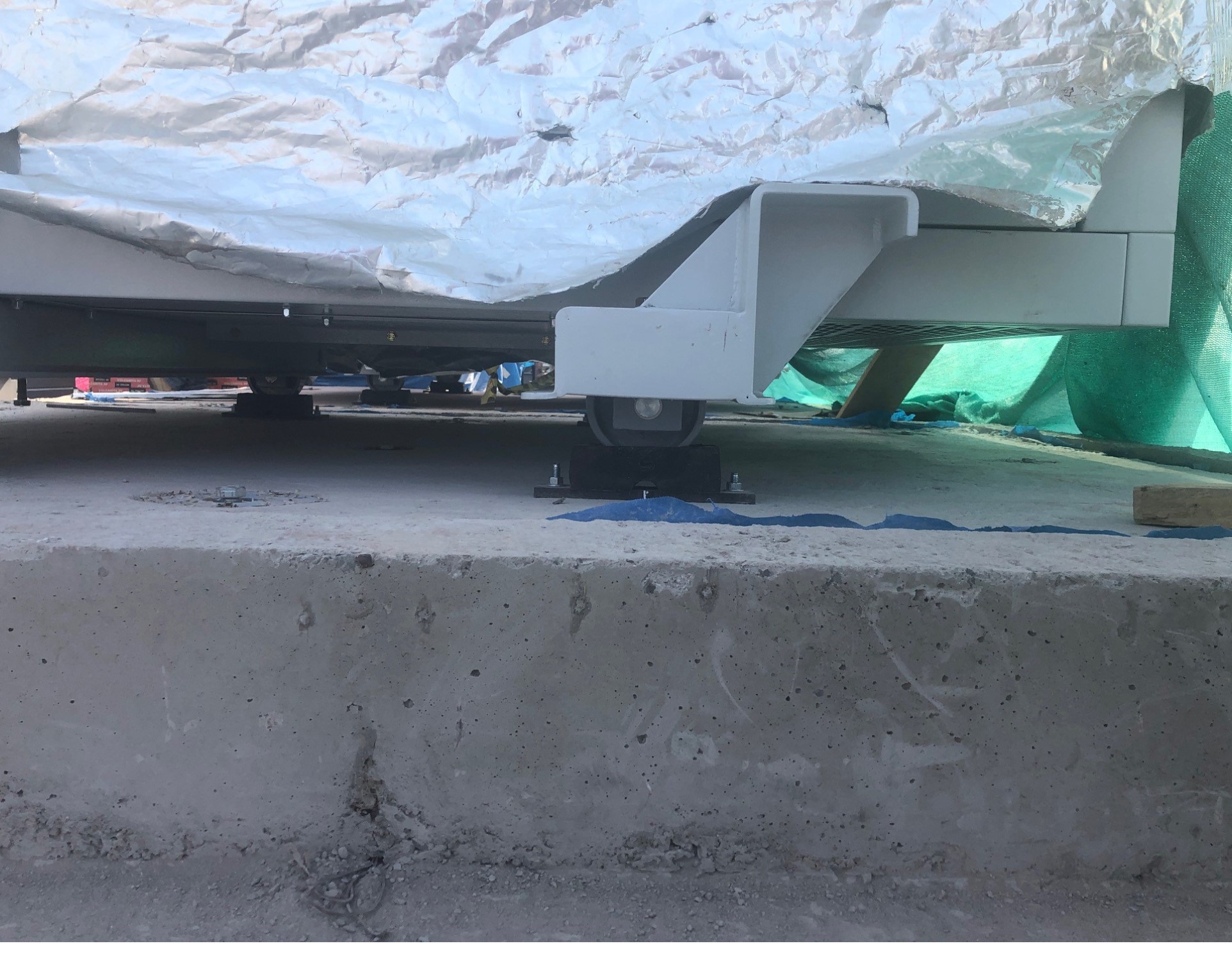

Sie können auch zur Isolierung von Transformatoren in Kombination mit Transformator-Lagern unter Lenkrollen dienen, wie unten gezeigt.
Für mehr Informationen zu diesem Produkt kontaktieren Sie gerne die AMC Anwendungsingenieure.
