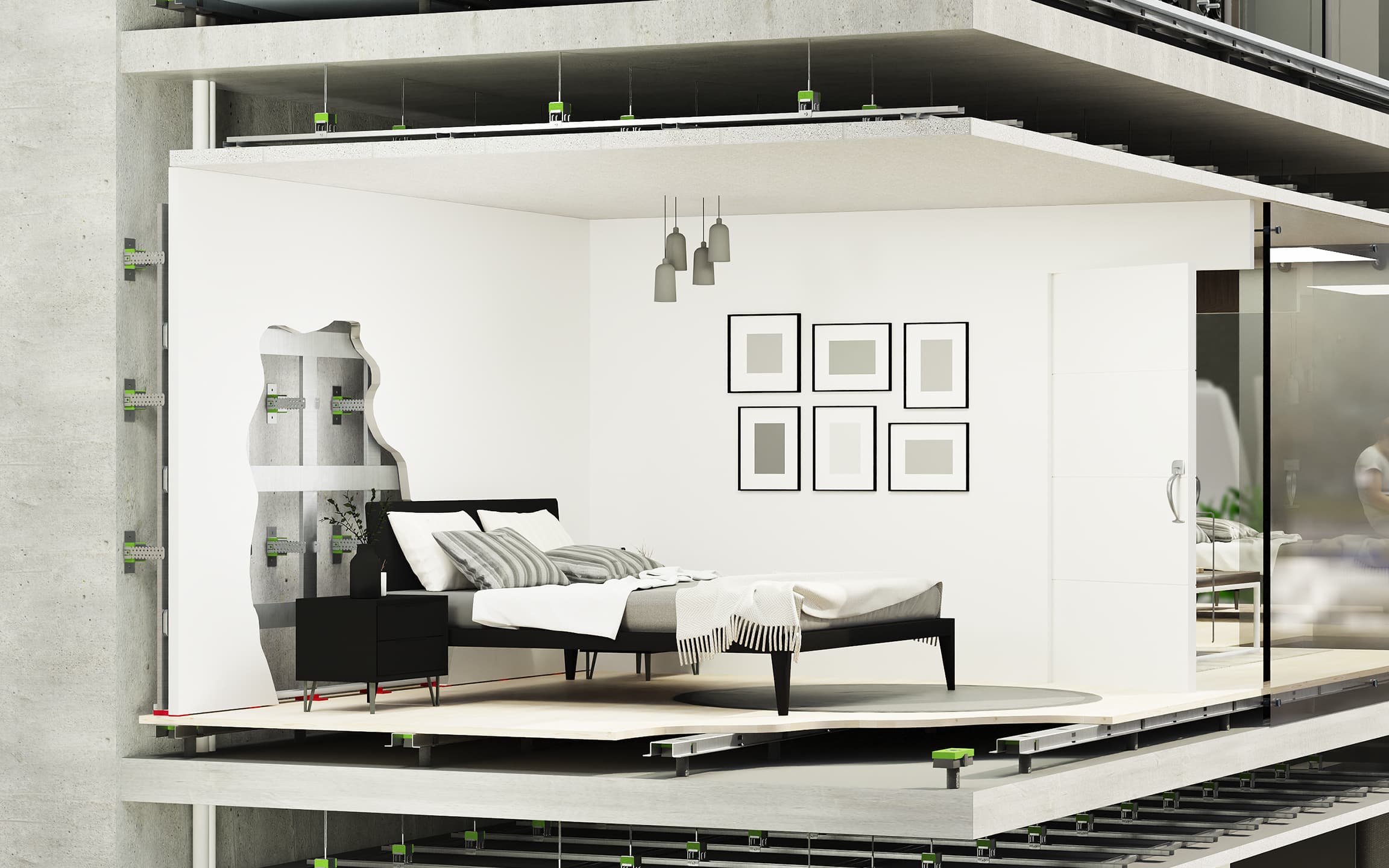

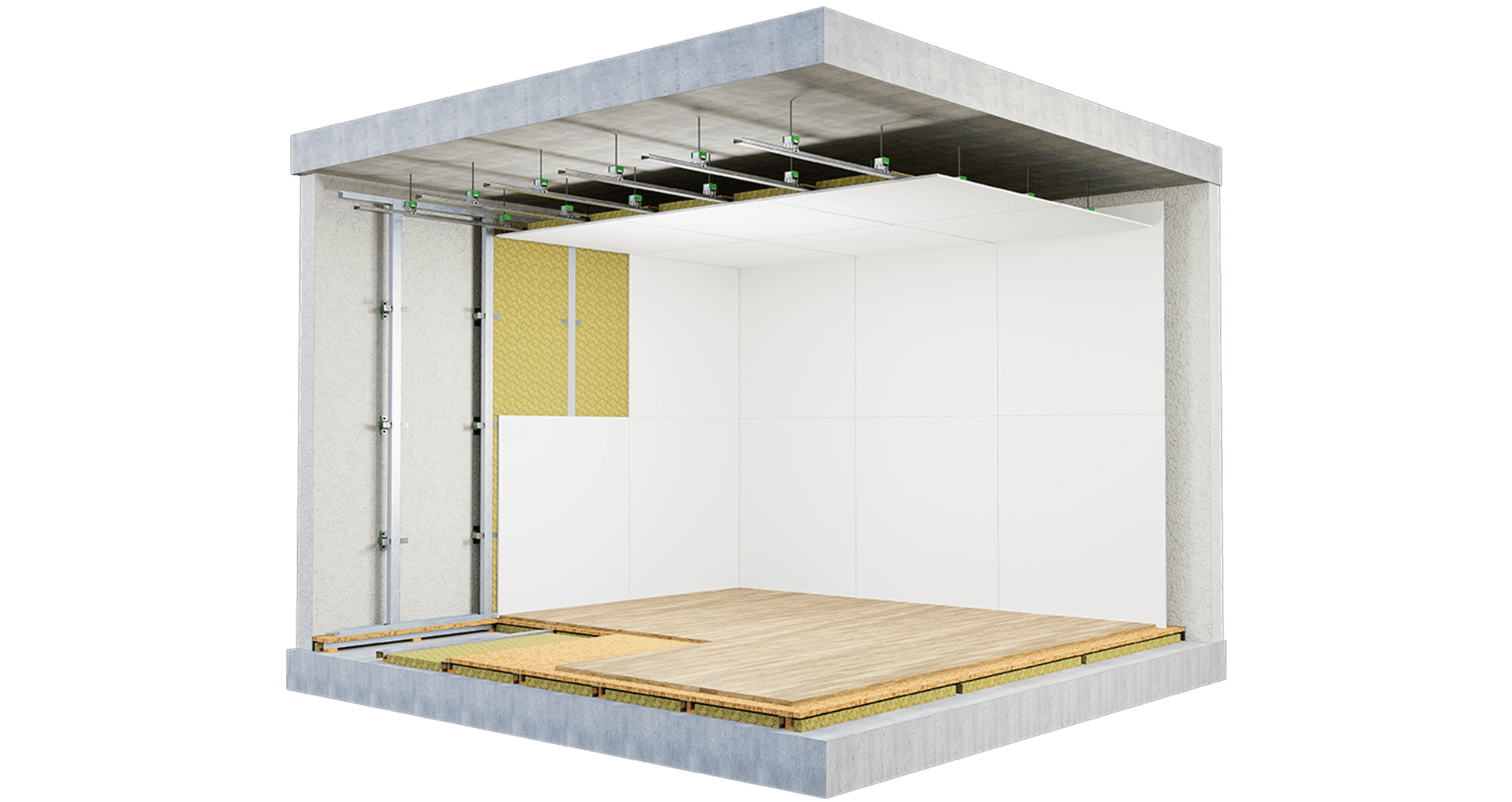

Raum-in-Raum-Technik

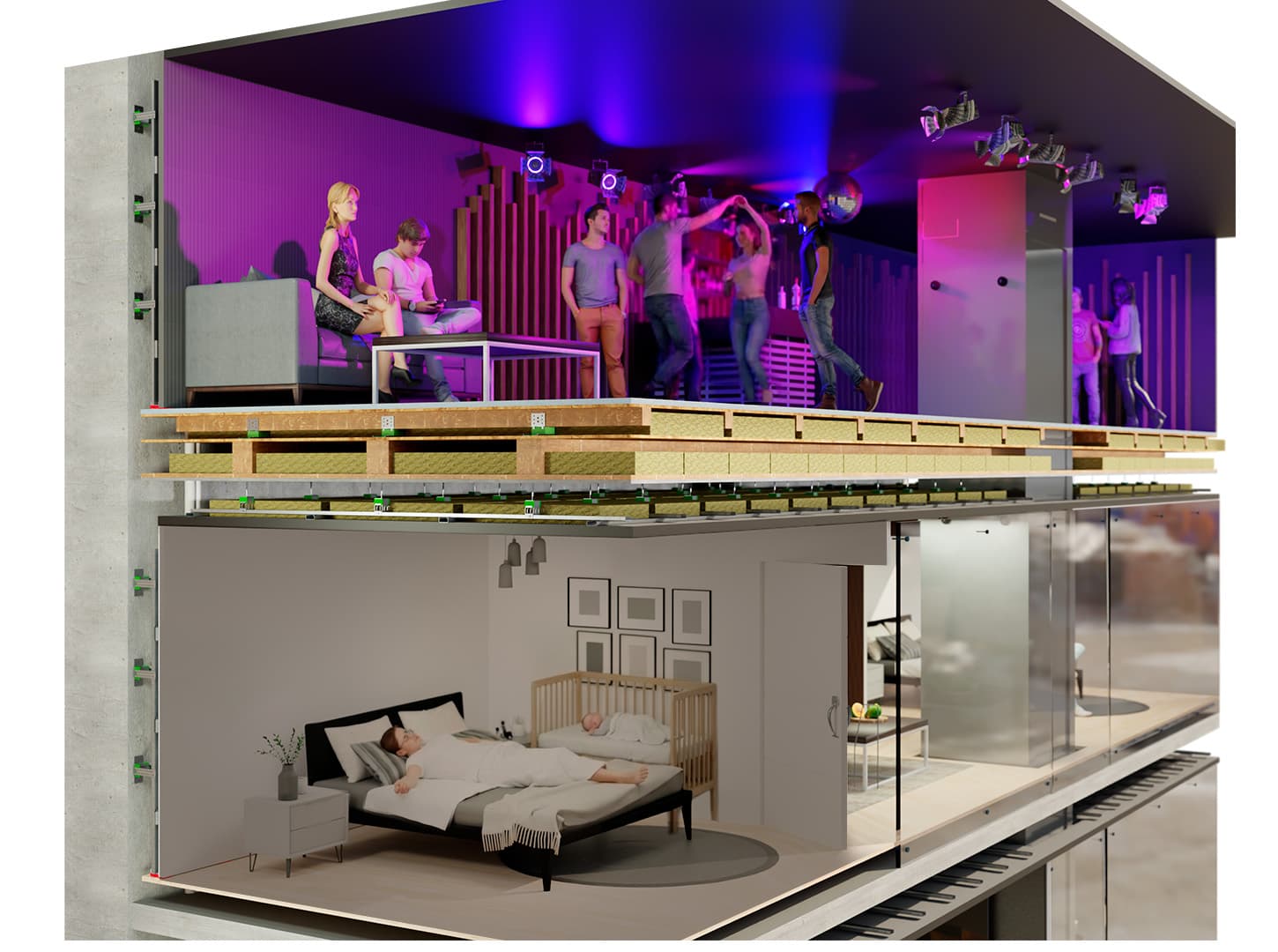

Hörbeispiele zum Vergleich der Geräuschübertragung in einem Hotelzimmer in Holzbauweise mit einer direkt darüber liegenden Musikkneipe.

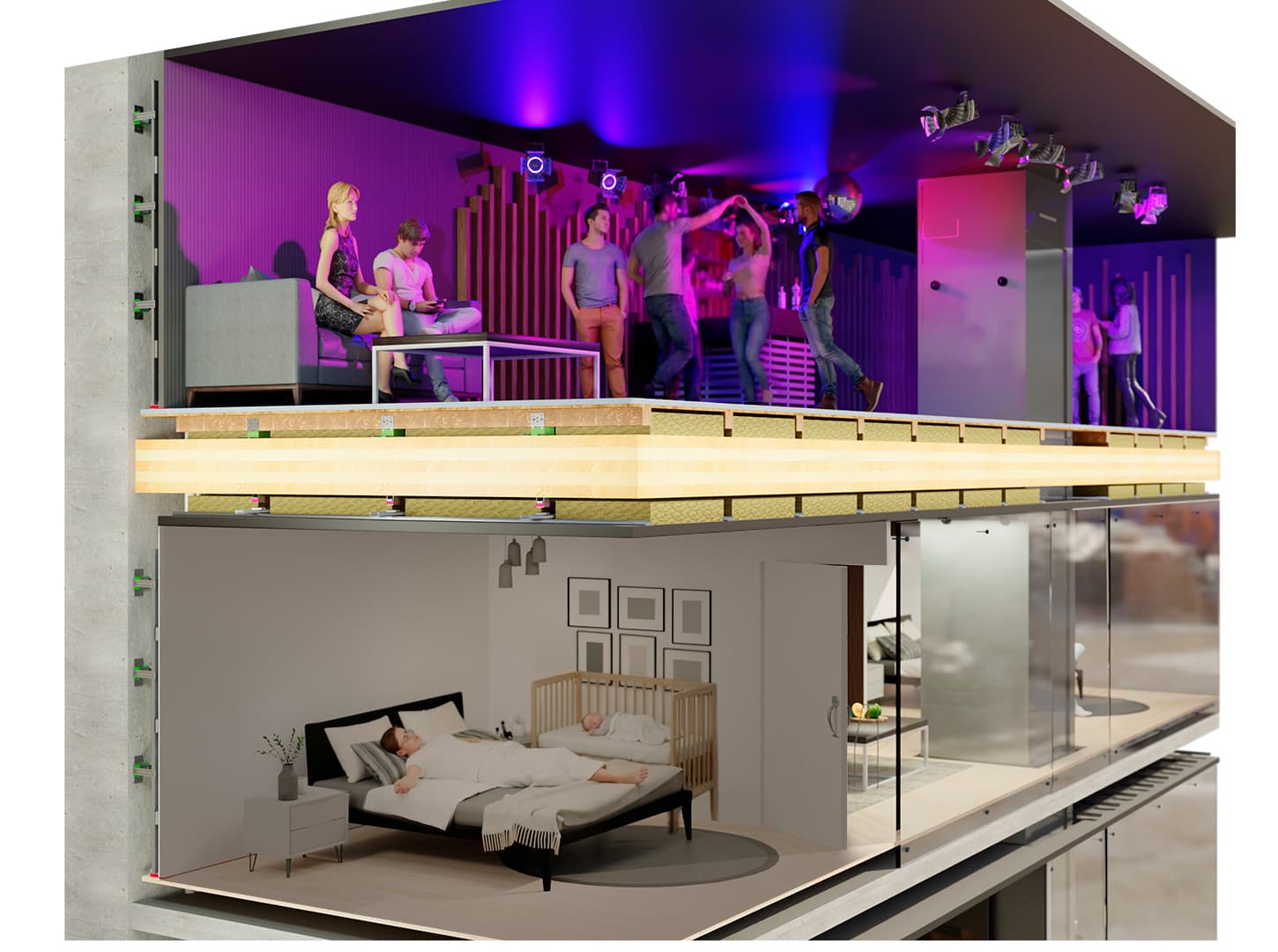

Hörbeispiele zum Vergleich der Geräuschübertragung in einem Hotelzimmer in CLT-Bauweise mit einer direkt darüber liegenden Musikkneipe.

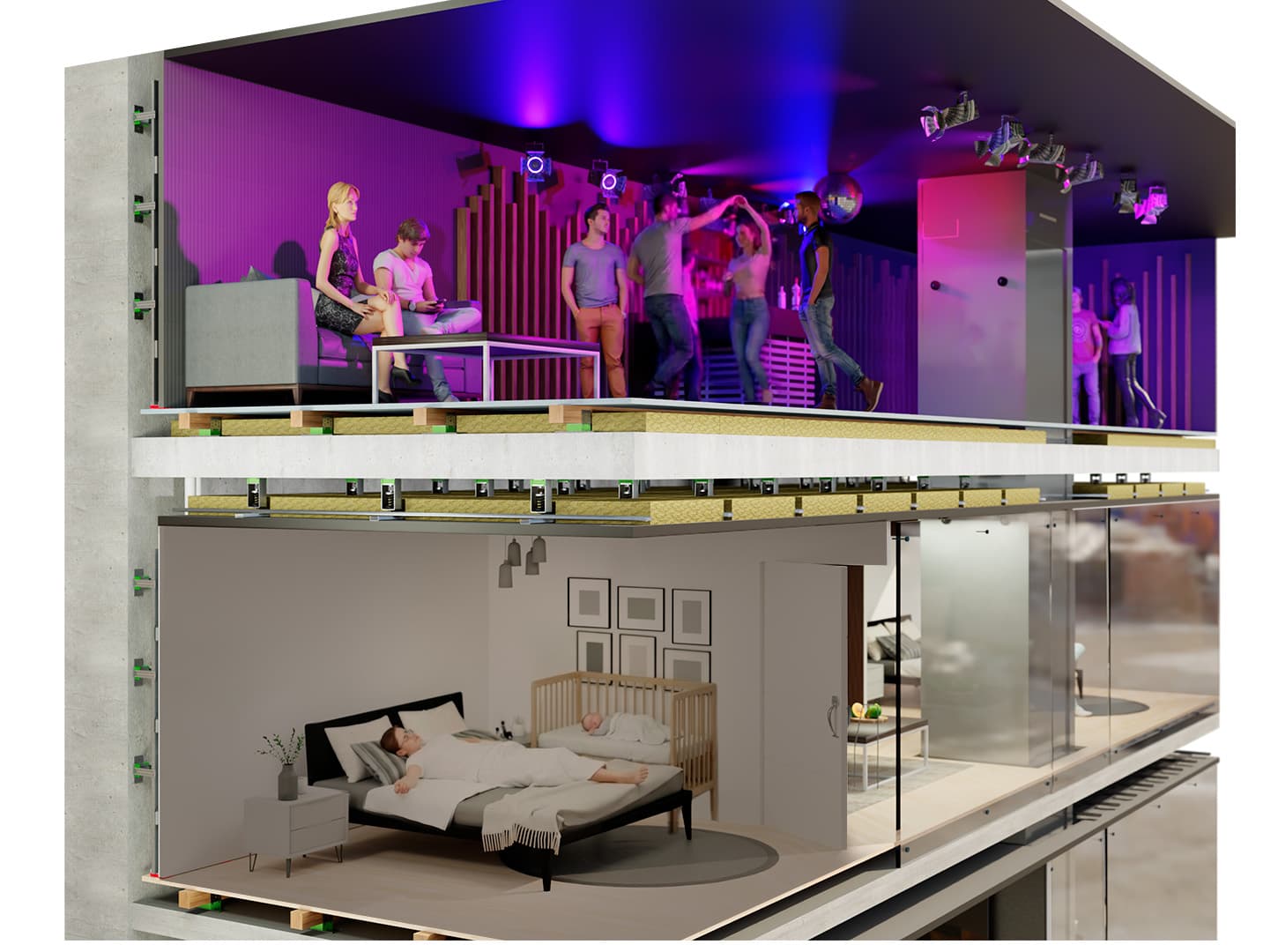

Hörbeispiele zum Vergleich der Geräuschübertragung in einem Hotelzimmer in Massivbauweise mit einer direkt darüber liegenden Musikkneipe.

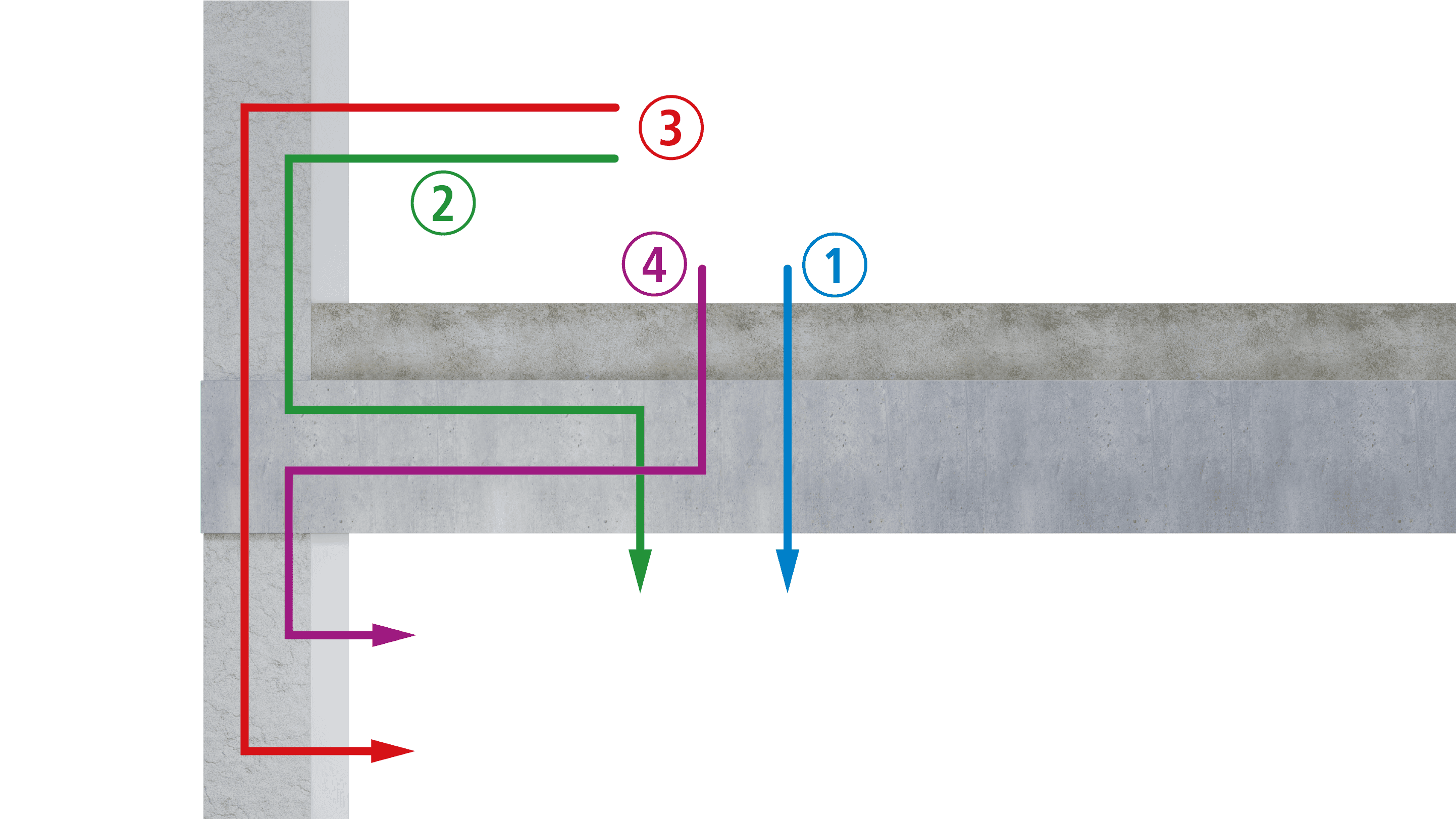

Bei einer Raum-in-Raum-Konstruktion müssen folgende Schallübertragungswege berücksichtigt und elastisch entkoppelt werden:

1. Direkte Schallübertragung über den Boden.
2. Schallübertragung von der Wand über den Boden.
3. Direkte Schallübertragung über die Wand.
4. Schallübertragung vom Boden über die Wand.

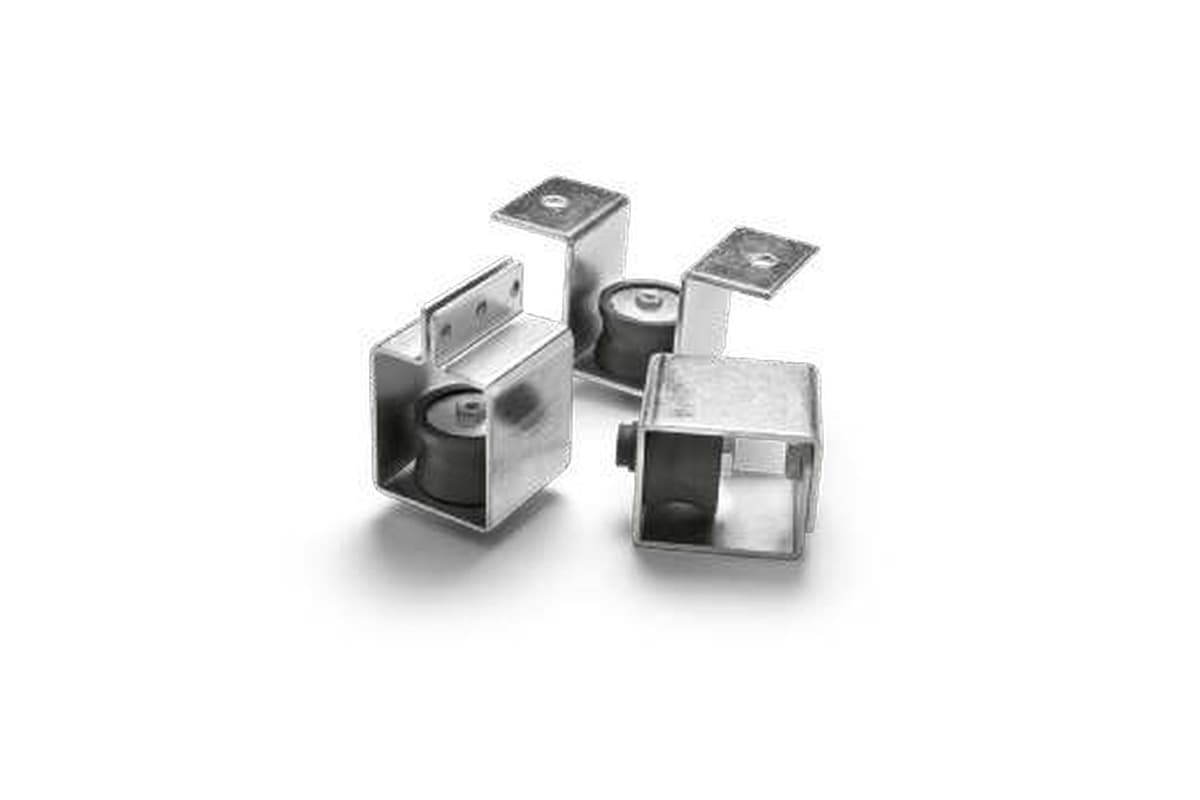

Die kostengünstigste Lösung, wenn nur eine mittlere Schwingungsisolierung erforderlich ist.

• Eigenfrequenz bei ca. 10–15 Hz

• Effektiv bei mittleren und hohen Frequenzen

• Geringe Einfederung

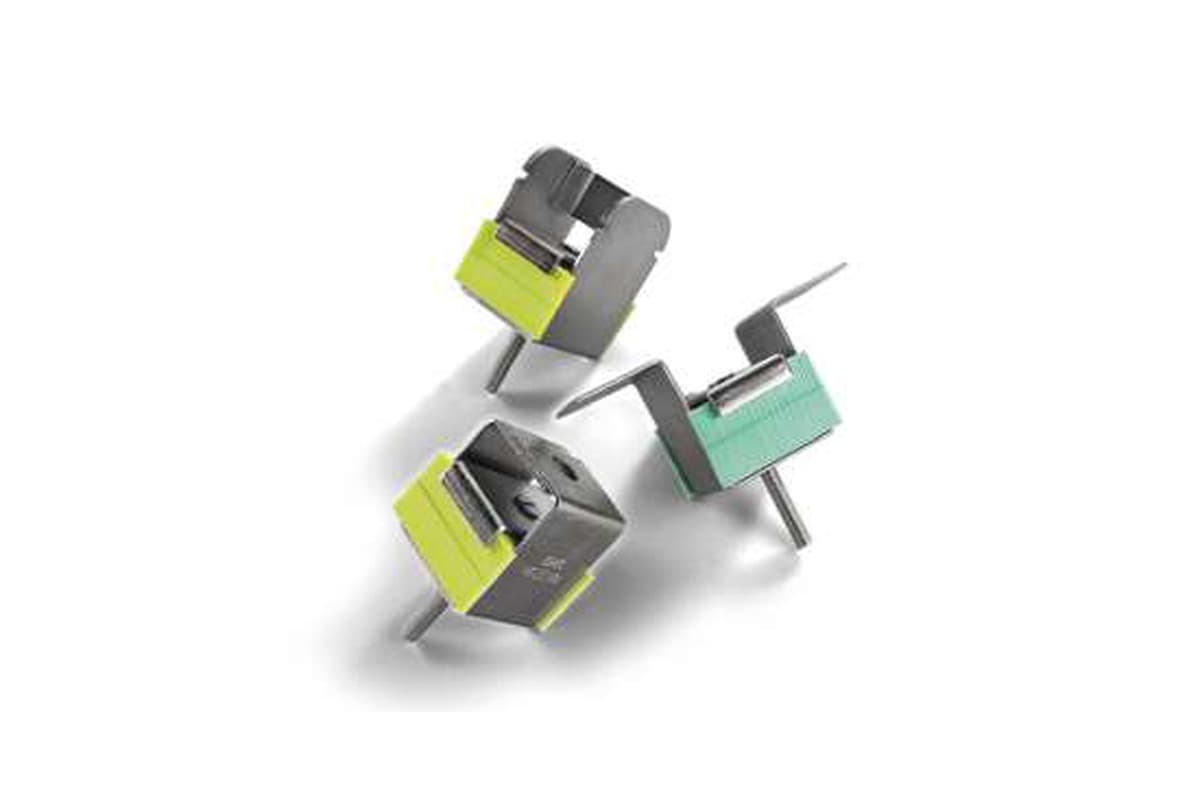

Mikrozelliges Polyurethan mit sehr guten Isolationseigenschaften, stabil und einfach zu installieren.

• Eigenfrequenz bei ca. 7–12 Hz

• Effektiv bei mittleren und hohen Frequenzen

• Sehr geringe Einfederungen

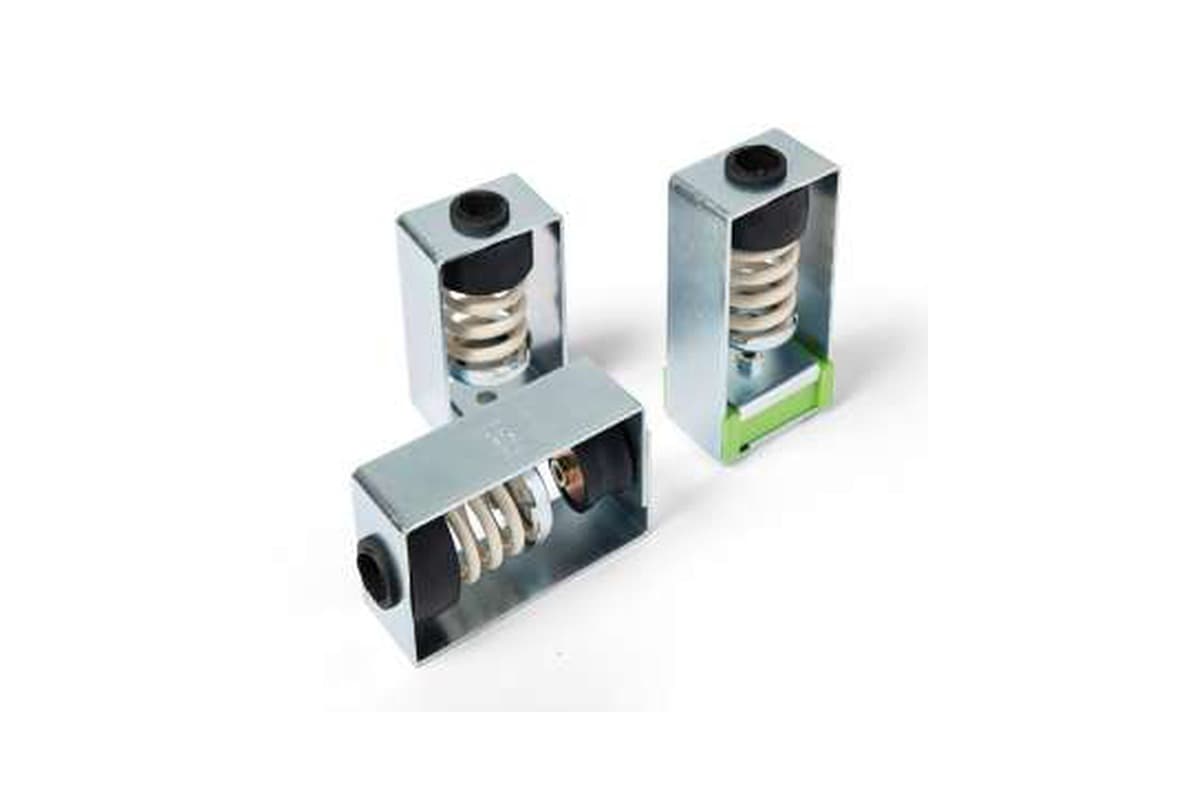

Für maximalen Schallschutz wird die Kombination aus Schraubendruckfeder und Sylomer® empfohlen.

• Eigenfrequenz bei ca. 2–7 Hz

• Effektiv bei geringen und mittleren Frequenzen

• Große statische Einfederungen

Das Projekt bestand darin, die Schalldämmung bei einem Mehrzweckgebäude der Universität Deusto in San Sebastian zu realisieren.

Schwingungsgelagerte Estriche für ein Kino und ein Fitnessstudio in einem denkmalgeschützten Gebäude mit FZH2M+Sylomer®-Lagern.

Niederfrequente Trittschalldämmung durch elastische Entkopplung eines schwimmenden Betonbodens im Le Normandy Theater.

AMC-MECANOCAUCHO hat an der akustischen Isolierung der Sony 5020 Studios Madrid mitgewirkt und elastische Entkopplungslösungen für abgehängte Decken, Wände und andere Bauelemente eingesetzt.
