MONTAGEHINWEISE FÜR AKUSTISCHE DIREKTSCHWINGABHÄNGER BEI VORSATZSCHALEN AMC-MECANOCAUCHO®

EP-500+Sylomer®

EP+Sylomer®

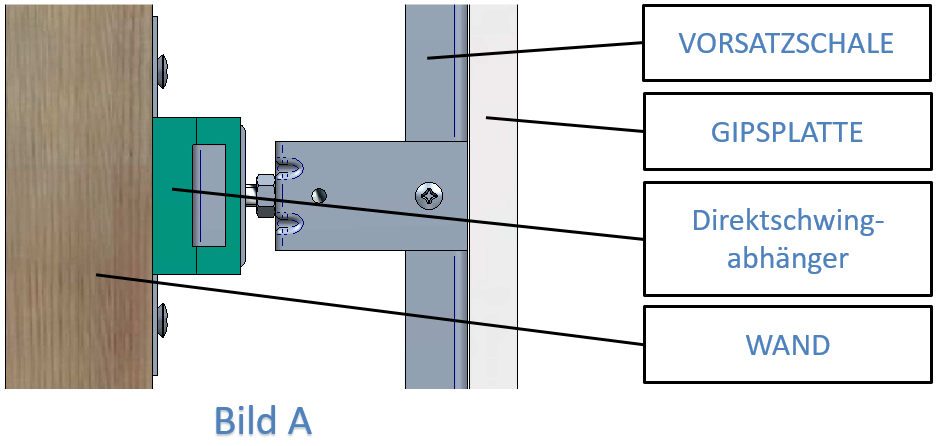

Bild A: Installation der EP 400+Sylomer® zwischen Wand und der Vorsatzschale. Für die Installation der Direktabhänger nutzen Sie die Fixierungsschrauben. Danach befestigen Sie die Vorsatzschale am vorgebohrten Metallteil des EP 400+Sylomer®.

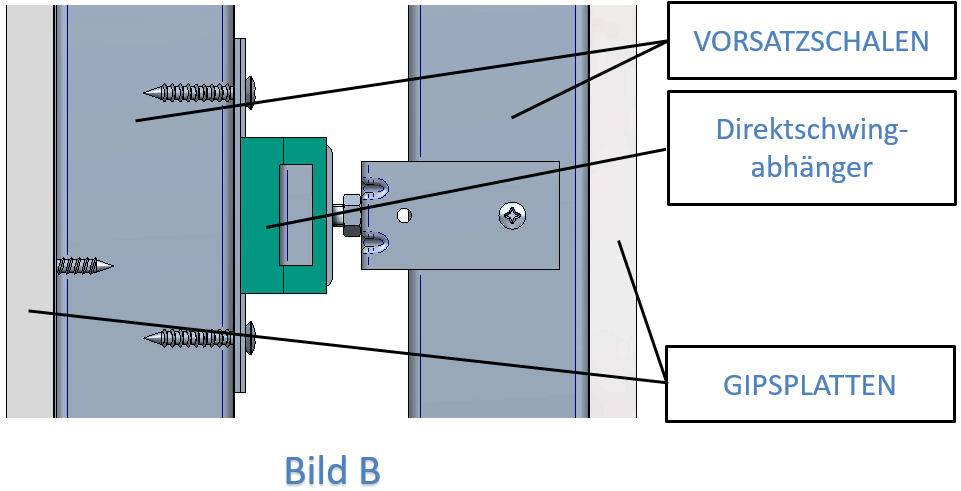

Bild B: Installation der EP 400+Sylomer® zwischen zwei Vorsatzschalen. Für diese Konstruktion gilt das gleiche Vorgehen, nur für die Befestigung nutzen Sie selbstschneidende Schrauben..

FIG C, Beispiel:

Dieses System ist für Wände mit einer Höhe von über 3,5m geeignet. Um die benötigte Anzahl der EP 400 + Sylomer® Direktschwingabhänger zu berechnen, müssen Sie folgende Richtlinie beachten:

• Jede 1,5 Höhenmeter sollte 1 (Reihe) EP+Sylomer® zur Wandbefestigung installiert werden.

Beispiel:

• Falls die Wandhöhe 4,5m ist, müssen 2 (Reihen) Wandbefestigungen angebracht werden: eine bei 1,5m und die zweite bei 3m Höhe.
• Falls die Wand 7,5m hoch ist, müssen 4 (Reihen) Wandbefestigungen in folgenden Höhen befestigt werden: 1,5m, 3m, 4,5m und 6m.

1. MARKIEREN SIE DIE POSITION DER GIPSPLATTE AUF DEM BODEN

2. PLATZIEREN SIE DIE ELASTISCHEN AUFLAGER UND FIXIEREN SIE SIE AM BODEN

3. PLATZIEREN SIE DAS HORIZONTALE PROFIL UND FIXIEREN SIE ES AN DEN AUFLAGERN.

4. MARKIEREN SIE DIE POSITION DER WANDBEFESTIGUNGEN AN DER WAND.

5. PLATZIEREN UND FIXIEREN SIE DIE WANDBEFESTIGUNGEN (1 BEFESITGUNG ALLE 1,5M).

6. SETZEN SIE DIE VERTIKALEN PROFILE AUF DAS HORIZONTALE PROFIL.

7. KONTROLLIEREN SIE, OB DIE PROFILE VERTIKAL AUSGERICHTET SIND.

8. FIXIEREN SIE DIE VERTIKALEN PROFILE AN DER WAND. SIE SOLLTEN KEINER VERTIKALLAST AUSGESETZT SEIN.

9. FREIER RAUM FÜR DIE GIPSPLATTE.

10. PLATZIEREN SIE DIE GIPSPLATTEN AUF DEN BODENAUFLAGERN UND FIXIEREN SIE SIE AN DEN PROFILEN.

11. VERWENDEN SIE SPACHTELMASSE UM DIE FIXIERUNGSPUNKTE ZU VERBERGEN.

12. PASSEN SIE DIE ÜBERSCHÜSSIGEN BODENBFESTIGUNGEN DER GIPLSPLATTE AN.

13. VERFUGEN SIE DIE DEN MINIMALABSTAND VON GIPSPLATTE ZUM BODEN, UM OPTIMALE PERFORMANCE UND OPTIK ZU ERREICHEN.
