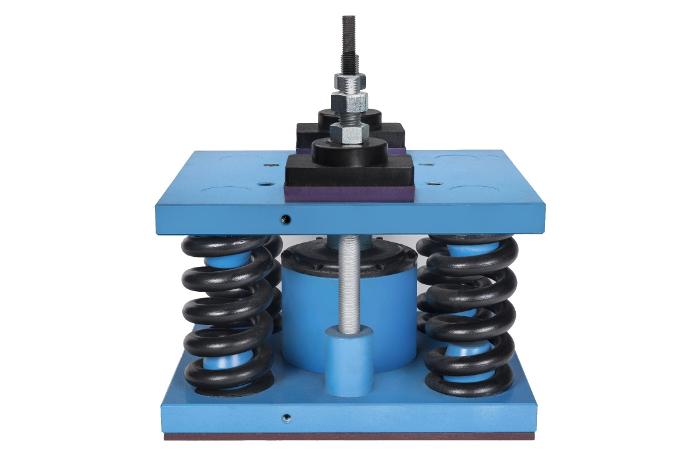

AMC-MECANOCAUCHO® PRÄSENTIERT DAS NEUE VISKO-ELASTISCHE FEDERELEMENT MIT EINSTELLBARER DÄMPFUNG.

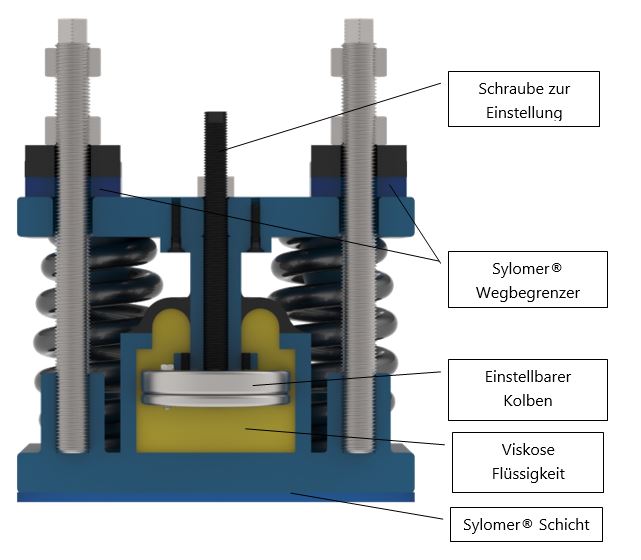

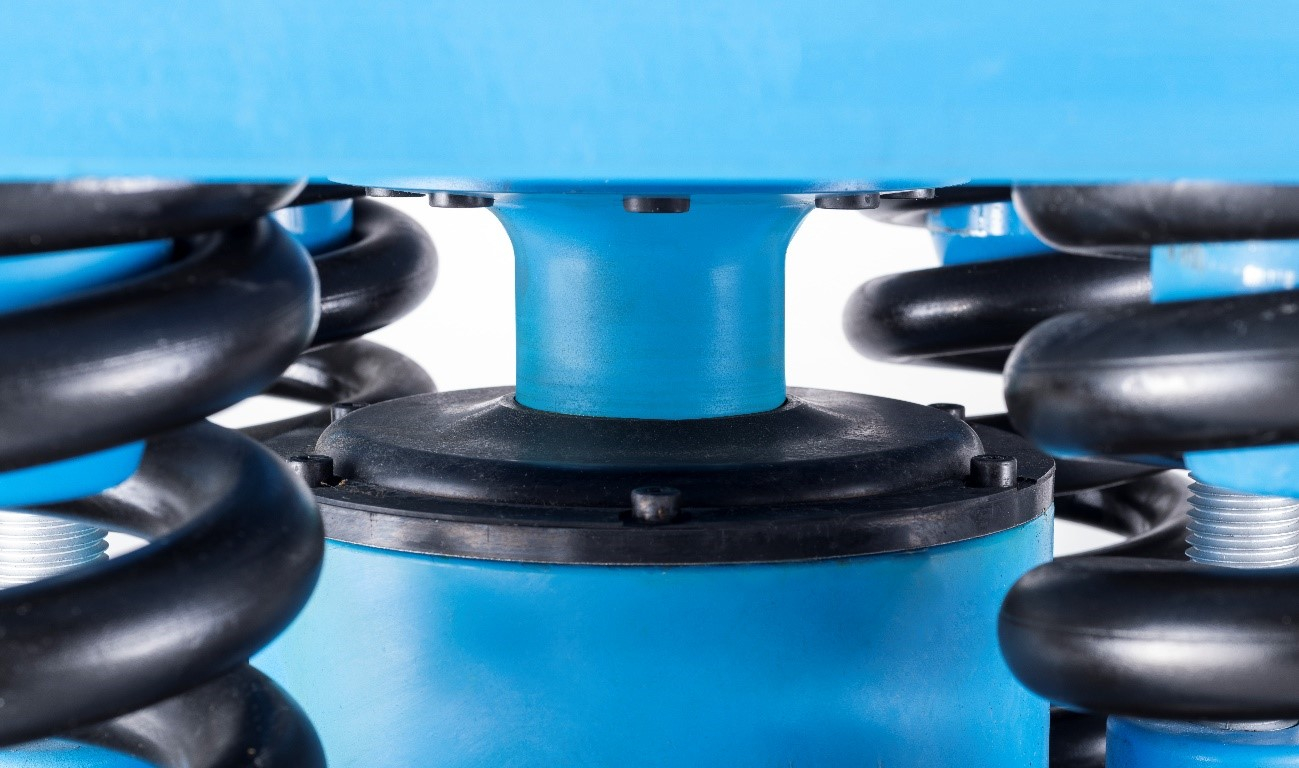

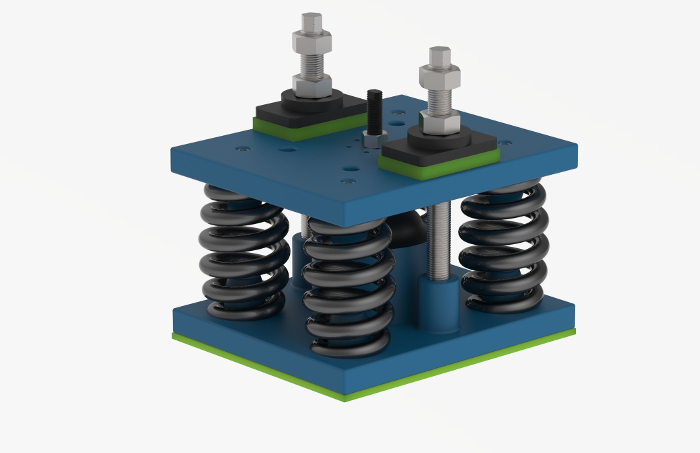

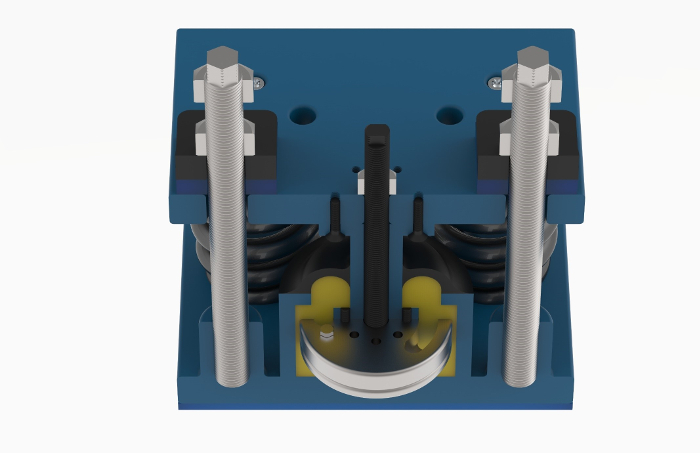

Das Federelement aus der Vibrabsorber + Sylomer® Serie mit einstellbarer Dämpfung besteht aus einem Federpaket aus Schraubendruckfedern, welches zusätzlich mit einer visko-elastischen Dämpfung ausgestattet ist. Die Dämpfung entsteht durch einen Kolben, welcher eine mehr oder weniger viskose, thermostabile Flüssigkeit in einem Zylinder von einer Kammer in die andere verdrängt. Durch die vollständige Anvulkanisierung des Elastomers wird ein Verlust der Flüssigkeit verhindert.

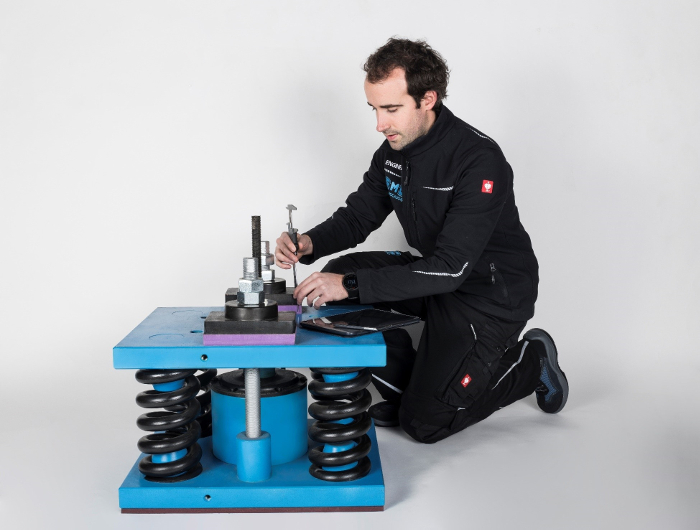

Die dynamische Steifigkeit und der Verlustwinkel dieses Schwingungsdämpfers hängen von der Amplitude und der Öffnung des Spaltes in dem Hydraulikzylinder ab. Dieser Spalt kann individuell eingestellt werden, um die Dämpfung in dem System zu verändern. Die Einstellung erfolgt an einer Schraube an der Oberseite des Schwingungsdämpfers.
Dieser Schwingungsdämpfer ist mit Sylomer® ausgestattet, einem speziell zur Schwingungsdämpfung produzierten mirkozelligen Polyurethan. Dies wird sowohl an der Oberseite verwendet, um die vertikale Auslenkung zu begrenzen, als auch an der Grundplatte, um die Übertragung von höherfrequenter Anregung zu reduzieren, welche sich ansonsten ungehindert über die Metallteile übertragen würde.
Dieser Schwingungsdämpfer der Vibrabsorber Serie wird individuell auf Ihren Bedarf eingestellt, wobei die statische und dynamische Steifigkeit und der Verlustwinkel so angepasst werden können dass ein optimales Ergebnis erzielt wird.

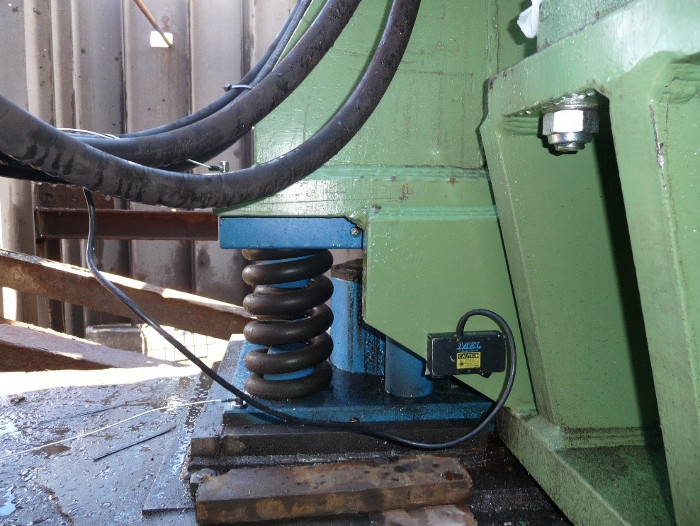

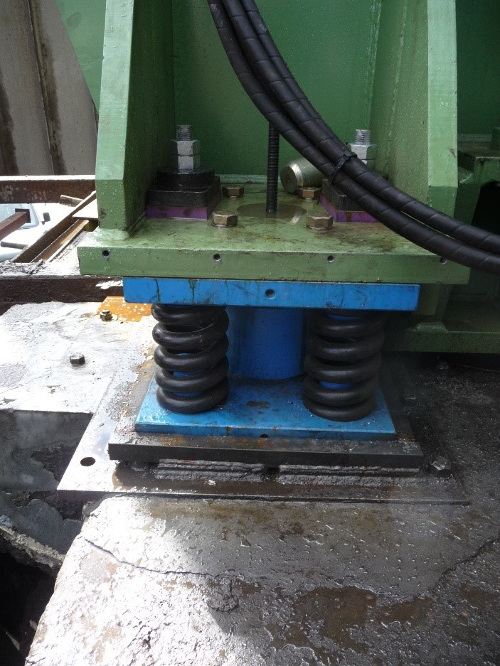

In den nachfolgenden Bildern sehen Sie ein nach Kundenanforderungen gefertigtes visko-elastisches Federelement der AMC Vibrabsorber Serie.
|
|
|
|

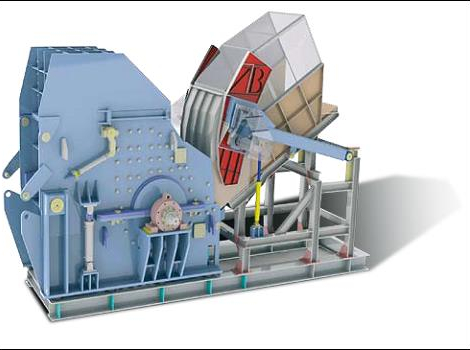

Diese Entwicklung wurde für eine metallverarbeitende Maschine mit spezifischen Anforderungen zur Schwingungsdämpfung durchgeführt.

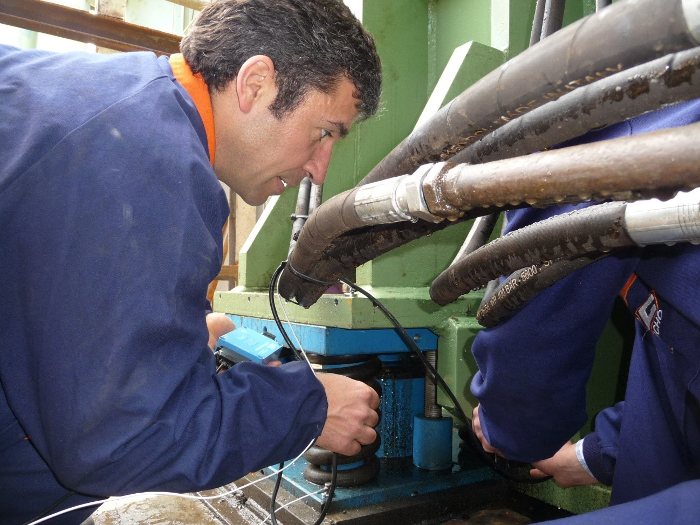

Über eine Schwingungsmessung wurde die dabei auftretende Amplitude mit minimaler und maximaler Dämpfung ermittelt.
|
|
|
|
Die Ergebnisse dieser Messung:
|

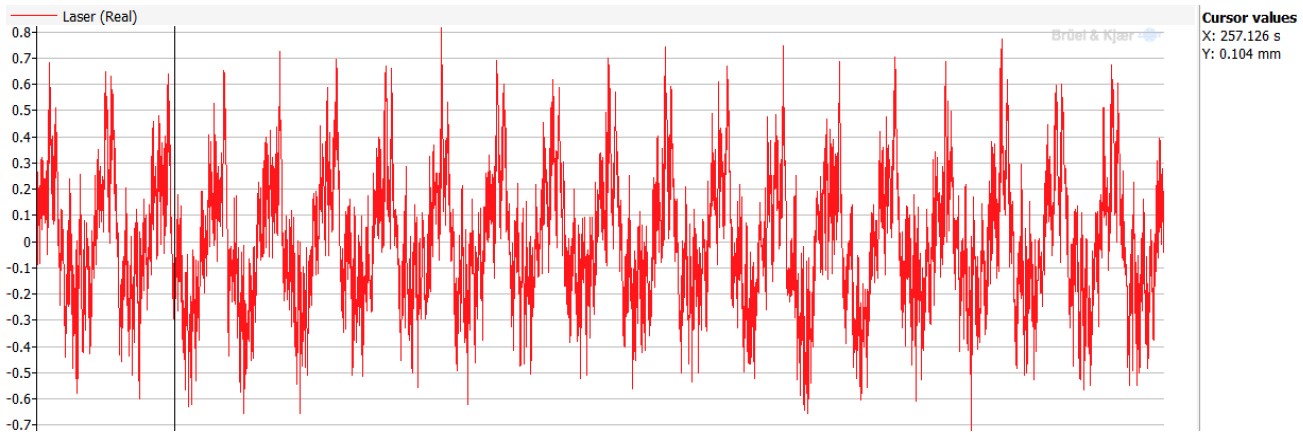

Maximale Dämpfung, Peaks +0,7mm/-0,8mm: |
|
|

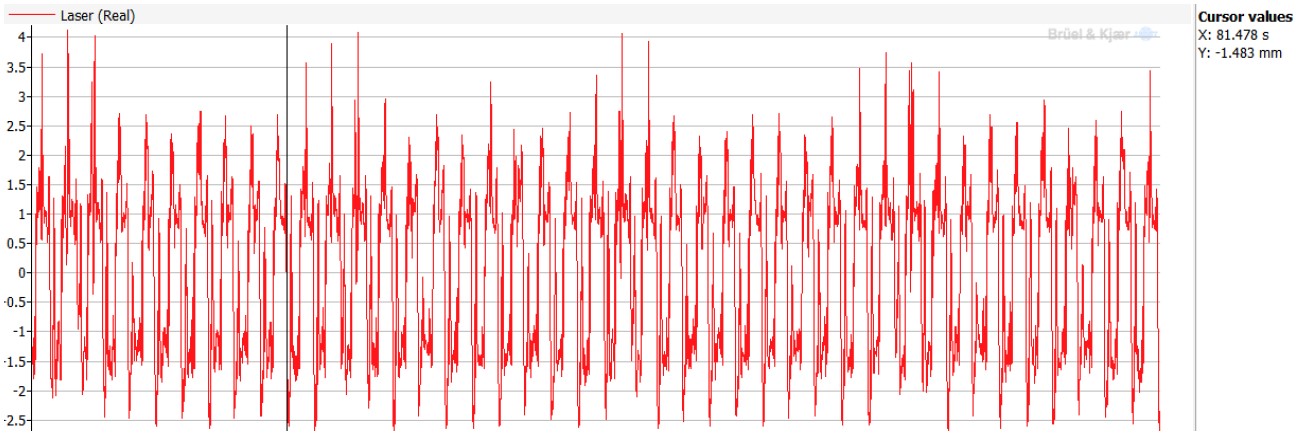

Minimale Dämpfung, Peaks +4mm/-2,5mm: |
|
Die obenstehenden Grafiken zeigen den Vorteil der einstellbaren Dämpfung des Systems.
Ein Schwingungsdämpfer mit hoher Dämpfung minimiert die Auslenkungen und verbessert so die Stabilität des elastisch gelagerten Systems. Dies ist besonders dann wichtig, wenn die Anregung im Bereich der Eigenfrequenzen geschieht oder Stöße auftreten. Da aber durch die höhere Dämpfung die dynamische Steifigkeit erhöht wird, wirkt sich dies negativ auf die Schwingungsisolierung aus, was sich vor allem bei höheren Amplituden bemerkbar macht.
Durch die Einstellbarkeit kann der optimale Kompromiss aus Schwingungsisolierung und Stabilität gefunden werden.

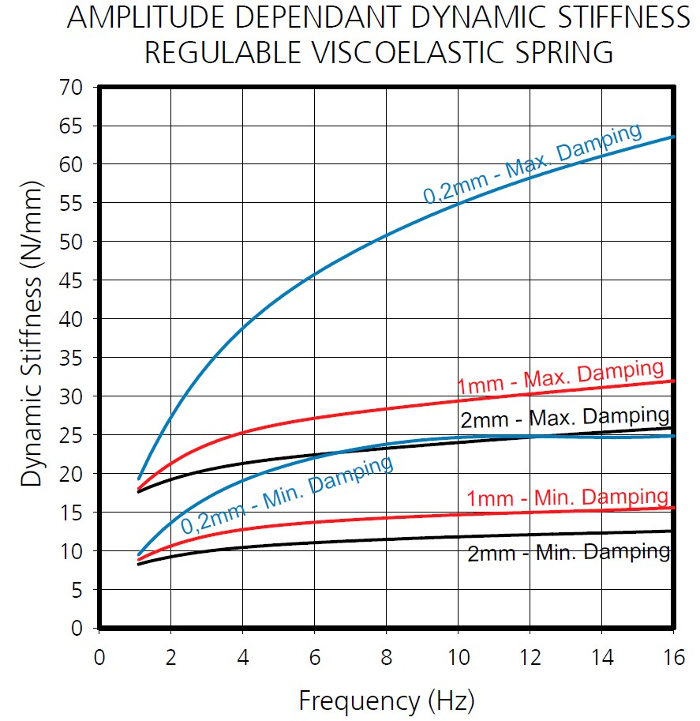

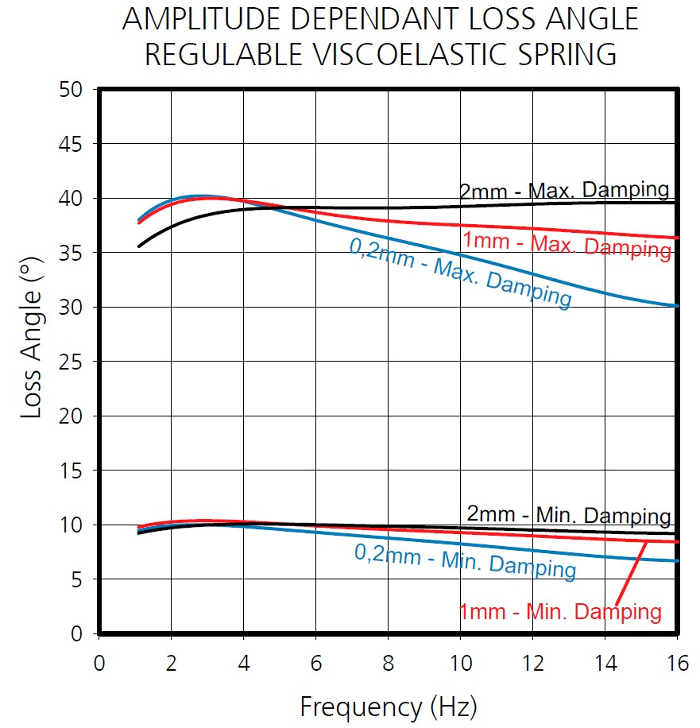

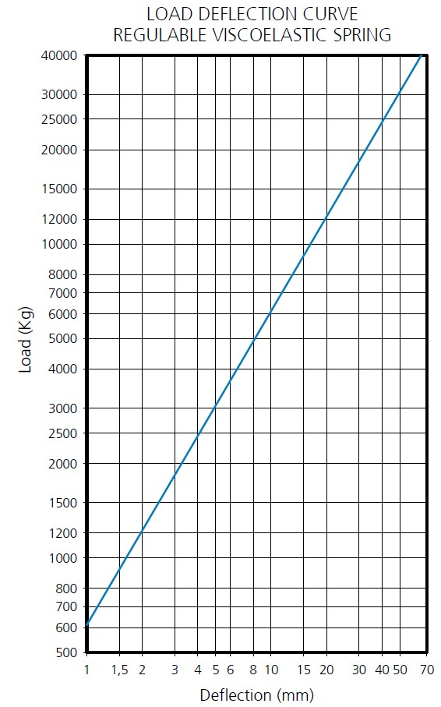

Die nachstehenden Kurven zeigen die schwingungstechnischen Eigenschaften dieser Ausführung, welche für statische Belastungen von bis zu 40 Tonnen geeignet ist.
|
|
|
Wenn Sie Interesse an diesem Schwingungsdämpfer haben beraten wir Sie gerne. Mit unserem AMC Engineering . analysieren wir Ihren Anwendungsfall und passen den Schwingungsdämpfer speziell auf Ihre Bedarfe an..
